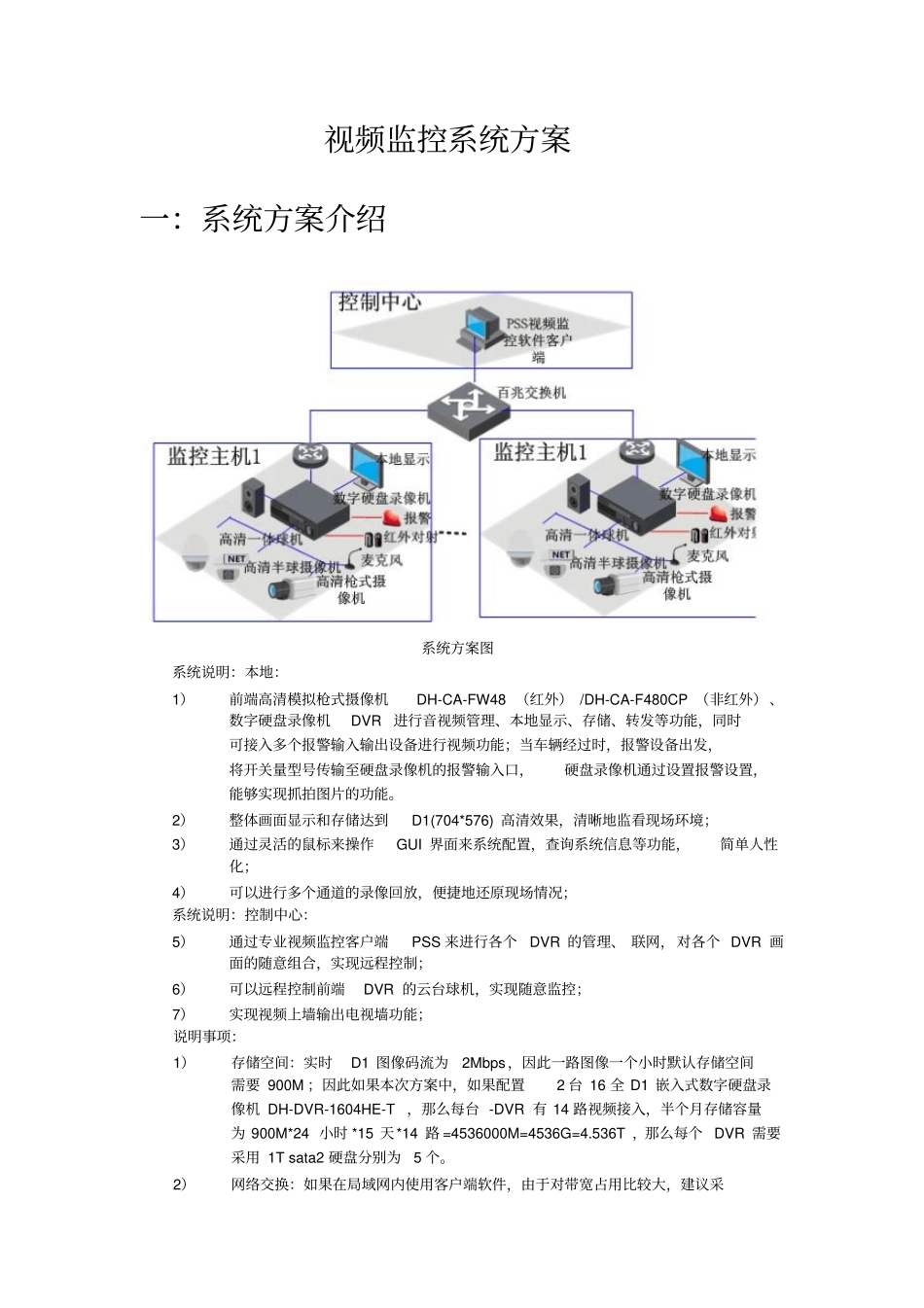

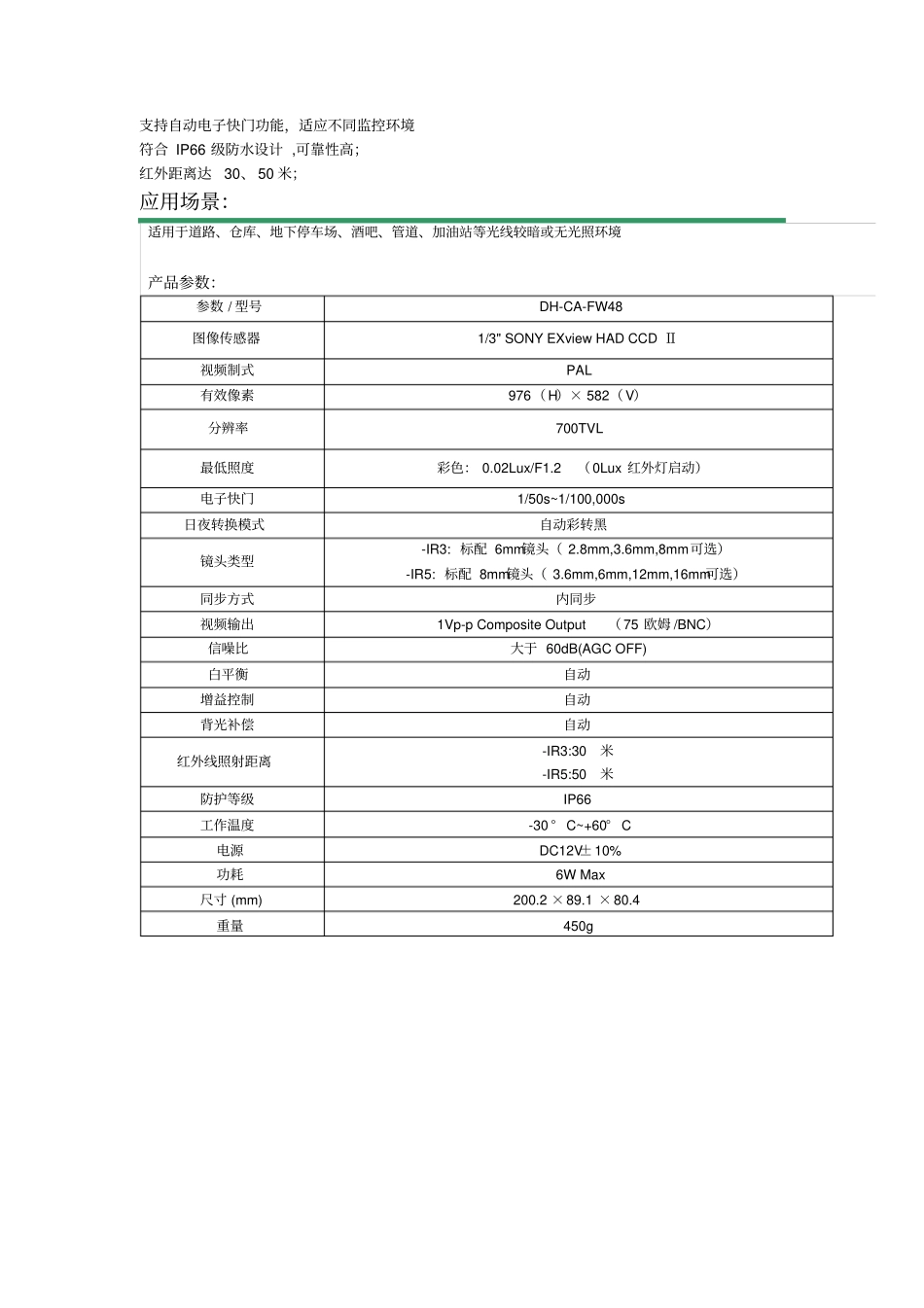

视频监控系统方案一：系统方案介绍系统方案图系统说明：本地：1）前端高清模拟枪式摄像机DH-CA-FW48（红外）/DH-CA-F480CP（非红外）、数字硬盘录像机DVR进行音视频管理、本地显示、存储、转发等功能，同时可接入多个报警输入输出设备进行视频功能；当车辆经过时，报警设备出发，将开关量型号传输至硬盘录像机的报警输入口，硬盘录像机通过设置报警设置，能够实现抓拍图片的功能。2）整体画面显示和存储达到D1(704*576)高清效果，清晰地监看现场环境；3）通过灵活的鼠标来操作GUI界面来系统配置，查询系统信息等功能，简单人性化；4）可以进行多个通道的录像回放，便捷地还原现场情况；系统说明：控制中心：5）通过专业视频监控客户端PSS来进行各个DVR的管理、联网，对各个DVR画面的随意组合，实现远程控制；6）可以远程控制前端DVR的云台球机，实现随意监控；7）实现视频上墙输出电视墙功能；说明事项：1）存储空间：实时D1图像码流为2Mbps，因此一路图像一个小时默认存储空间需要900M；因此如果本次方案中，如果配置2台16全D1嵌入式数字硬盘录像机DH-DVR-1604HE-T，那么每台-DVR有14路视频接入，半个月存储容量为900M*24小时*15天*14路=4536000M=4536G=4.536T，那么每个DVR需要采用1Tsata2硬盘分别为5个。2）网络交换：如果在局域网内使用客户端软件，由于对带宽占用比较大，建议采用百兆交换机来使用，可以有效地保证网络流畅性；二:：产品性能参数DH-CA-FW48系列订货信息：DH-CA-FW42-IR3DH-CA-FW44-IR3DH-CA-FW48-IR3DH-CA-FW42-IR5DH-CA-FW44-IR5DH-CA-FW48-IR5产品特点：分辨率高，图像清晰、细腻；支持自动彩转黑功能，实现昼夜监控；信噪比高，图像画面干净、悦目支持自动电子增益功能，自动调节亮度；支持自动电子快门功能，适应不同监控环境符合IP66级防水设计,可靠性高；红外距离达30、50米；应用场景：适用于道路、仓库、地下停车场、酒吧、管道、加油站等光线较暗或无光照环境产品参数：参数/型号DH-CA-FW48图像传感器1/3"SONYEXviewHADCCDⅡ视频制式PAL有效像素976（H）×582（V）分辨率700TVL最低照度彩色：0.02Lux/F1.2（0Lux红外灯启动）电子快门1/50s~1/100,000s日夜转换模式自动彩转黑镜头类型-IR3:标配6mm镜头（2.8mm,3.6mm,8mm可选）-IR5:标配8mm镜头（3.6mm,6mm,12mm,16mm可选）同步方式内同步视频输出1Vp-pCompositeOutput（75欧姆/BNC）信噪比大于60dB(AGCOFF)白平衡自动增益控制自动背光补偿自动红外线照射距离-IR3:30米-IR5:50米防护等级IP66工作温度-30°C~+60°C电源DC12V±10%功耗6WMax尺寸(mm)200.2×89.1×80.4重量450gDH-CA-F480CP订货信息DH-CA-F480CP产品特点：◎采用高性能的SONYCCD；◎图像分辨率高，分辨率700TVL以上；◎支持自动白平衡功能，色彩还原度高，图像逼真；◎具备ATR（数字宽动态）、HLC(高亮补偿)、BLC(背光补偿)等功能，拓宽动态范围◎信噪比高，图像画面干净、悦目；◎支持OSD菜单控制，适合客户自定义设置；◎支持自动电子增益功能，亮度自适应；◎支持中文/英文/日文等8国语言；应用场景适用于金融、超市、电信、政府、学校、机场、工厂、酒店等要求高清画质的场所。产品参数参数/型号DH-CA-F480CP图像传感器1/3"SONYEXviewHADⅡCCD视频制式PAL有效像素976（H）×582（V）570Kpixels分辨率700TVL最低照度0.01Lux/F1.2电子快门自动:1/50s~1/100，000s，手动:1/50s,1/120s,1/250s,1/500,1/1000s,1/2000s,1/4000s,1/10,000s光圈控制模式自动光圈/手动光圈镜头接口类型CS、CMount可选同步方式内同步视频输出1Vp-pCompositeOutput（75欧姆/BNC）信噪比大于60dB菜单控制镜头类型手动/直流/视频快门/自动增益控制自动/手动逆光补偿关/逆光补偿/高亮度补偿白平衡自动白平衡/抑制色滚/手动/单按锁定/单按/用户1/用户2日夜模式自动/黑白/彩色图像调整镜像/亮度/对比度/锐度/色调/色彩增益自适应色阶再现（数字宽动态）关/辉度/对比度动域检测灵敏度/块状显示/区域选择隐私区域屏蔽区域选择/色彩/透明度/马赛克减噪减噪模式/Y等级/C等级摄像机标志字符设定/位置调整同步模式内同步语言中文/英文/日文等8国语言工作温度-30oC~+60oC电源D...
