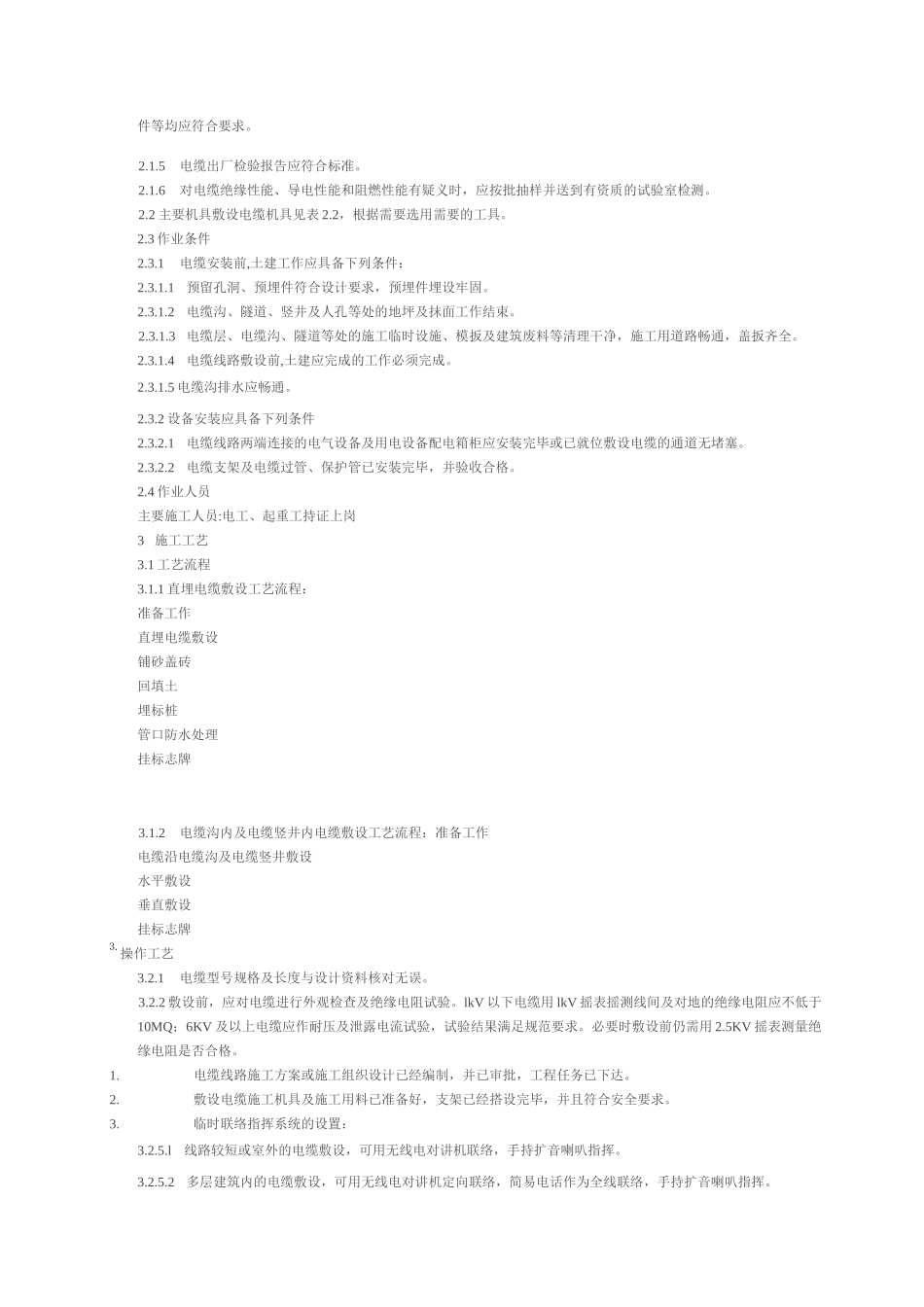

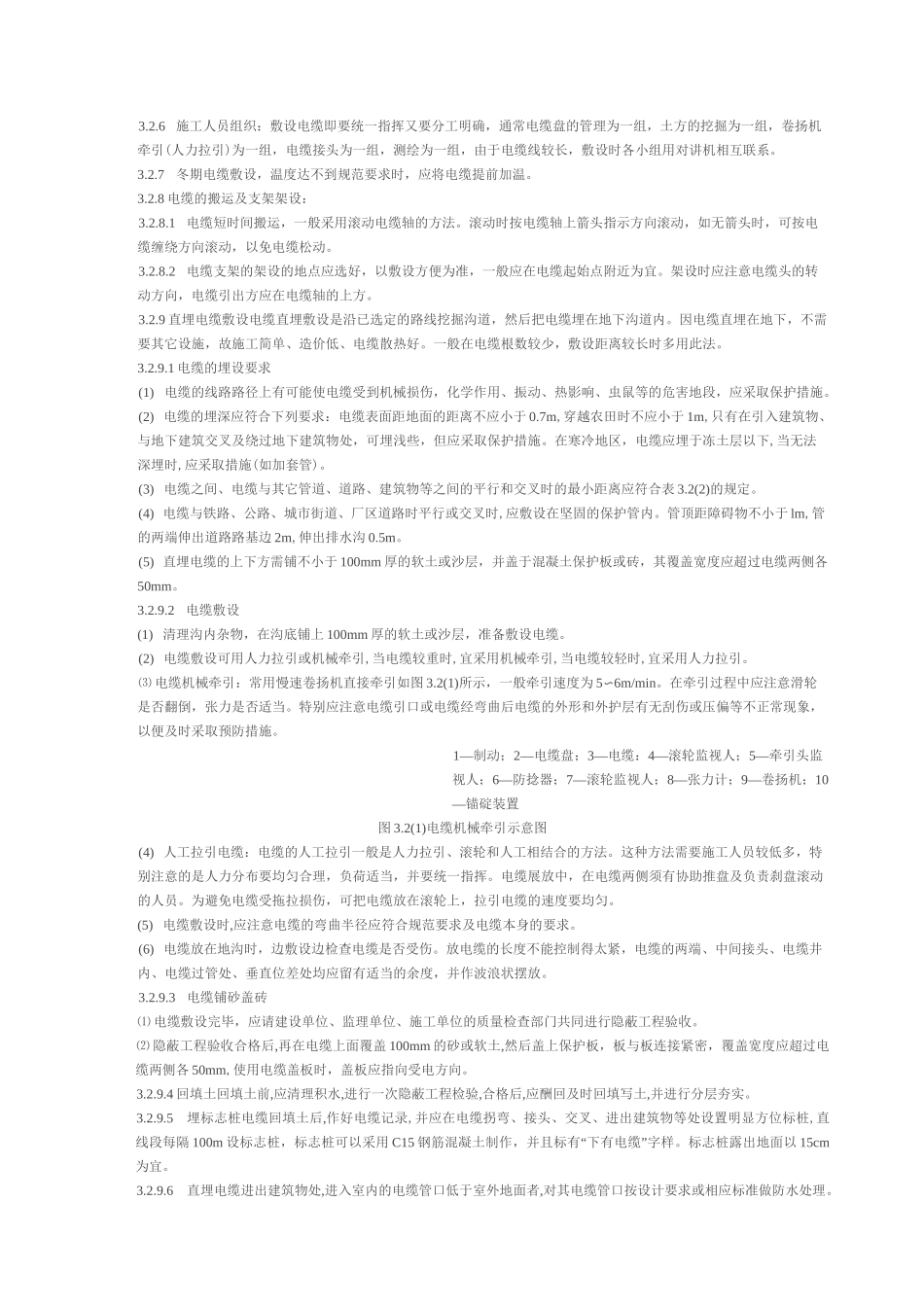

电缆沟内敷设电缆的方法是什么？在电缆沟内敷设电缆的方法与直埋电缆的敷设方法相仿，一般可将滑轮放在沟内，施放完毕，将电缆放于沟底或支架上，并在电缆上绑扎电缆标牌。2F1适用范围本工艺标准适用于10kV及以下一般工业与民用建筑电气工程的塑料控制电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。2施工准备2.1原材料要求2.1.1所有材料规格型号及电压等级符合设计要求，并有产品合格证。2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。2.1.3电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。橡套、塑料电缆外皮及绝缘层无老化及裂纹。表2.2主要工具一览表序号机具名称单位数量用途1电缆牵引端个1牵引电缆时连接卷扬机和电缆首端的金具，用于牵引重量较大的电缆2牵引网套个1牵引电缆时连接卷扬机和电缆首端的金具，用于牵引重量较小的电缆3防捻器个1牵引电缆时消除钢丝绳及电缆的扭转应力4电缆滚轮个若干敷设电缆时的电缆支架，用于减小磨擦和保护电缆，滚轮间距1.5~3m5电动滚轮个现场定敷设电缆时利用其磨擦力推动电缆的外护层，减小牵引力和侧压力6电缆盘千斤顶支架个2敷设电缆时支撑电缆盘，以便电缆盘转动7电缆盘制动装置个1用于制动电缆盘8管口保护喇叭个现场定钢管内敷设电缆时，在管口处保护电缆9卷扬机台1敷设电缆时用于牵引电缆10吊链个2敷设电缆时用于提升电缆11滑轮、钢丝绳、大麻绳套现场定敷设电缆时用于牵引电缆12绝缘摇表个1遥测电缆绝缘13皮尺个5测量电缆长度14钢据个3手工锯割电缆15手锤个3现场用16扳手个5现场用17电气焊工具套1制作支架等切割金属等18电工工具套1现场用19无线电对讲机套4敷设电缆时的通讯工具20手持扩音喇叭个2组织敷设电缆用2.1.4电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。2.1.5电缆出厂检验报告应符合标准。2.1.6对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。2.2主要机具敷设电缆机具见表2.2，根据需要选用需要的工具。2.3作业条件2.3.1电缆安装前,土建工作应具备下列条件：2.3.1.1预留孔洞、预埋件符合设计要求，预埋件埋设牢固。2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。2.3.1.3电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。2.3.1.4电缆线路敷设前,土建应完成的工作必须完成。2.3.1.5电缆沟排水应畅通。2.3.2设备安装应具备下列条件2.3.2.1电缆线路两端连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。2.3.2.2电缆支架及电缆过管、保护管已安装完毕，并验收合格。2.4作业人员主要施工人员:电工、起重工持证上岗3施工工艺3.1工艺流程3.1.1直埋电缆敷设工艺流程：准备工作直埋电缆敷设铺砂盖砖回填土埋标桩管口防水处理挂标志牌3.1.2电缆沟内及电缆竖井内电缆敷设工艺流程：准备工作电缆沿电缆沟及电缆竖井敷设水平敷设垂直敷设挂标志牌3.操作工艺3.2.1电缆型号规格及长度与设计资料核对无误。3.2.2敷设前，应对电缆进行外观检查及绝缘电阻试验。lkV以下电缆用lkV摇表摇测线间及对地的绝缘电阻应不低于10MQ；6KV及以上电缆应作耐压及泄露电流试验，试验结果满足规范要求。必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。1.电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务已下达。2.敷设电缆施工机具及施工用料已准备好，支架已经搭设完毕，并且符合安全要求。3.临时联络指挥系统的设置：3.2.5.l线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。3.2.5.2多层建筑内的电缆敷设，可用无线电对讲机定向联络，简易电话作为全线联络，手持扩音喇叭指挥。3.2.6施工人员组织：敷设电缆即要统一指挥又要分工明确，通常电缆盘的管理为一组，土方的挖掘为一组，卷扬机牵引(人力拉引)为一组，电缆接头为一组，测绘为一组，由于电缆线较长，敷设时各小组用对讲机相互联系。3.2.7冬期电缆敷设，温度达不到规范要...
