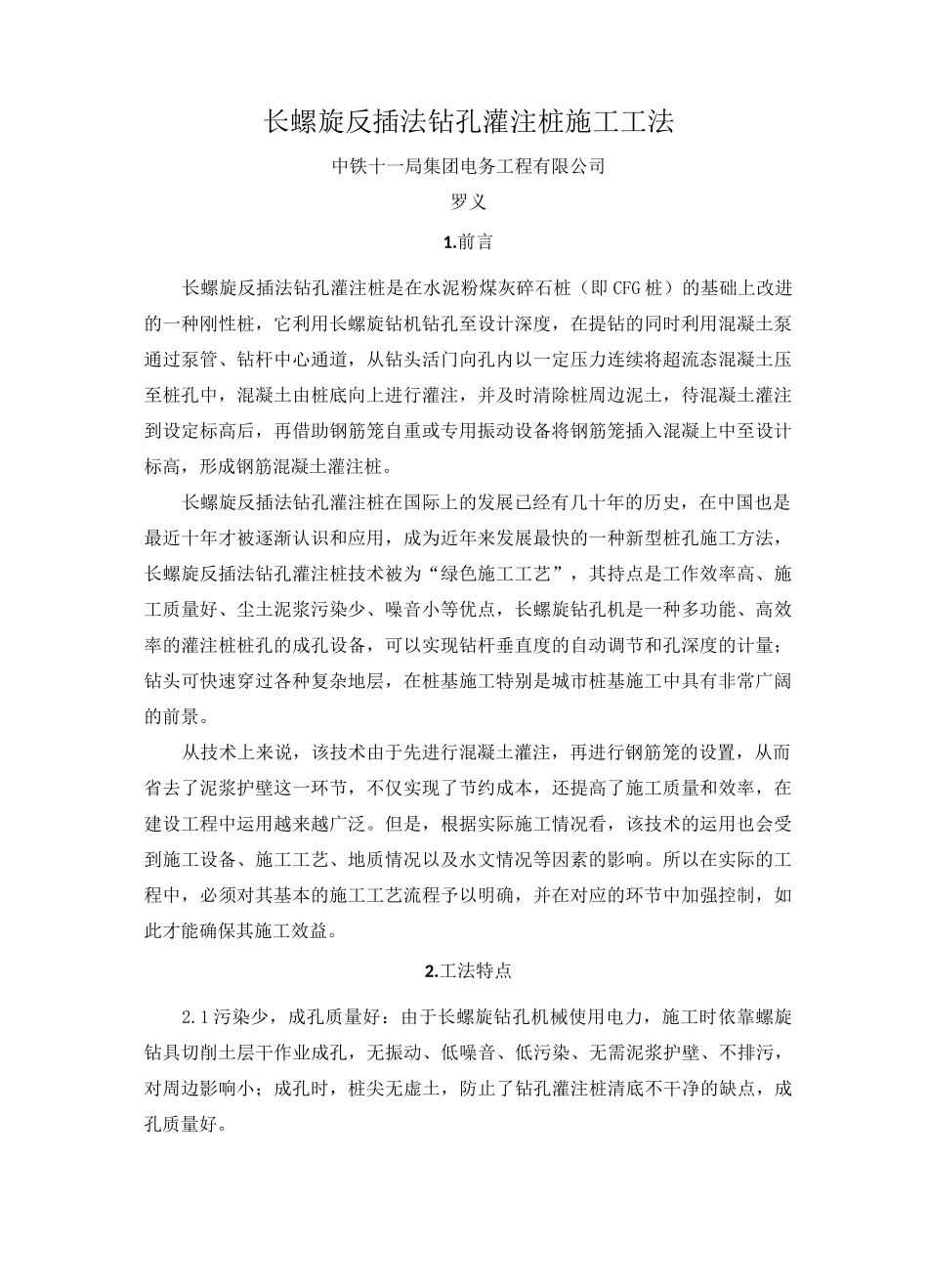

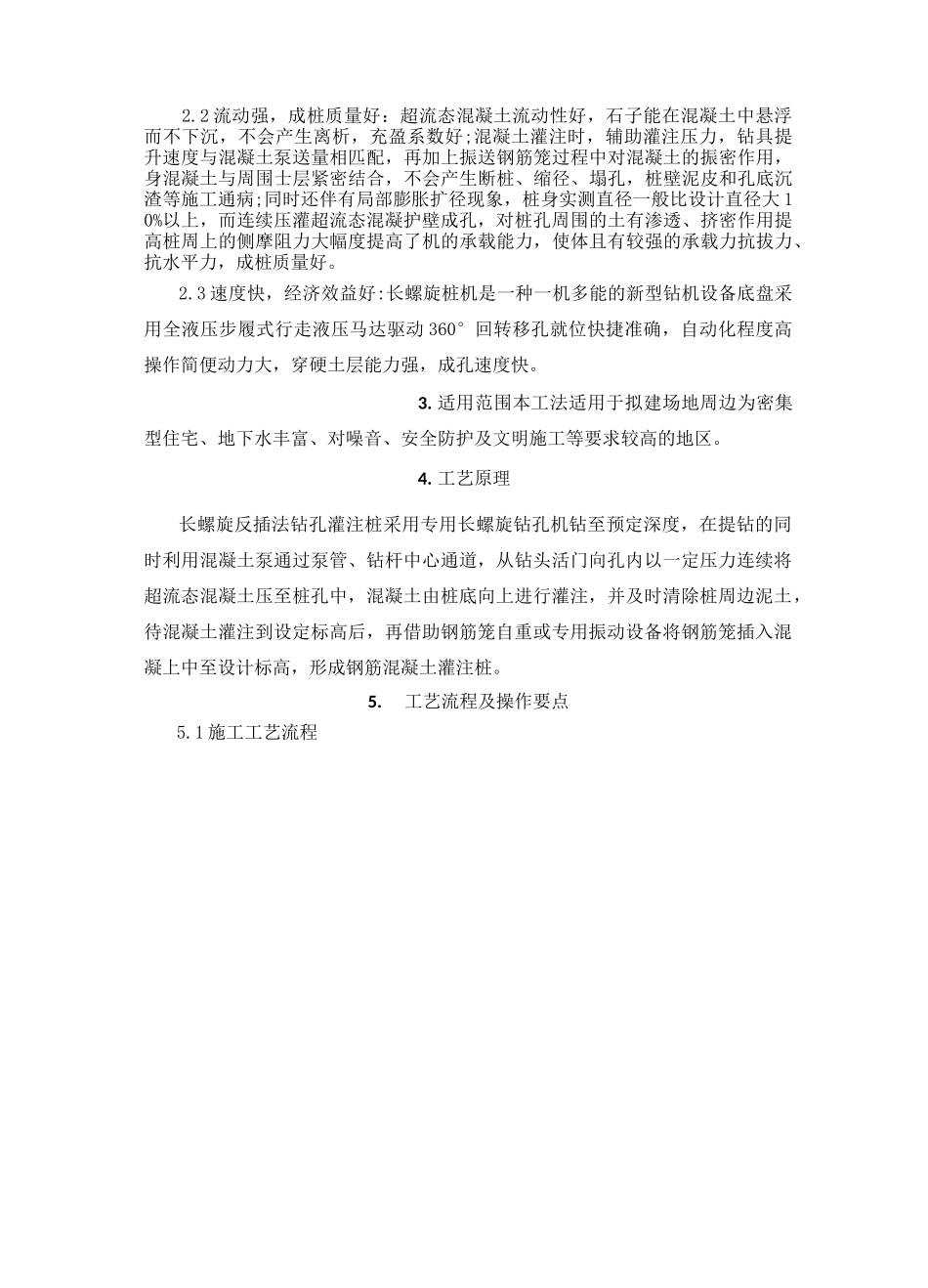

长螺旋反插法钻孔灌注桩施工工法中铁十一局集团电务工程有限公司罗义1.前言长螺旋反插法钻孔灌注桩是在水泥粉煤灰碎石桩（即CFG桩）的基础上改进的一种刚性桩，它利用长螺旋钻机钻孔至设计深度，在提钻的同时利用混凝土泵通过泵管、钻杆中心通道，从钻头活门向孔内以一定压力连续将超流态混凝土压至桩孔中，混凝土由桩底向上进行灌注，并及时清除桩周边泥土，待混凝土灌注到设定标高后，再借助钢筋笼自重或专用振动设备将钢筋笼插入混凝上中至设计标高，形成钢筋混凝土灌注桩。长螺旋反插法钻孔灌注桩在国际上的发展已经有几十年的历史，在中国也是最近十年才被逐渐认识和应用，成为近年来发展最快的一种新型桩孔施工方法，长螺旋反插法钻孔灌注桩技术被为“绿色施工工艺”，其持点是工作效率高、施工质量好、尘土泥浆污染少、噪音小等优点，长螺旋钻孔机是一种多功能、高效率的灌注桩桩孔的成孔设备，可以实现钻杆垂直度的自动调节和孔深度的计量；钻头可快速穿过各种复杂地层，在桩基施工特别是城市桩基施工中具有非常广阔的前景。从技术上来说，该技术由于先进行混凝土灌注，再进行钢筋笼的设置，从而省去了泥浆护壁这一环节，不仅实现了节约成本，还提高了施工质量和效率，在建设工程中运用越来越广泛。但是，根据实际施工情况看，该技术的运用也会受到施工设备、施工工艺、地质情况以及水文情况等因素的影响。所以在实际的工程中，必须对其基本的施工工艺流程予以明确，并在对应的环节中加强控制，如此才能确保其施工效益。2.工法特点2.1污染少，成孔质量好：由于长螺旋钻孔机械使用电力，施工时依靠螺旋钻具切削土层干作业成孔，无振动、低噪音、低污染、无需泥浆护壁、不排污，对周边影响小；成孔时，桩尖无虚土，防止了钻孔灌注桩清底不干净的缺点，成孔质量好。2.2流动强，成桩质量好：超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，充盈系数好;混凝土灌注时，辅助灌注压力，钻具提升速度与混凝土泵送量相匹配，再加上振送钢筋笼过程中对混凝土的振密作用，身混凝土与周围士层紧密结合，不会产生断桩、缩径、塌孔，桩壁泥皮和孔底沉渣等施工通病;同时还伴有局部膨胀扩径现象，桩身实测直径一般比设计直径大10%以上，而连续压灌超流态混凝护壁成孔，对桩孔周围的土有渗透、挤密作用提高桩周上的侧摩阻力大幅度提高了机的承载能力，使体且有较强的承载力抗拔力、抗水平力，成桩质量好。2.3速度快，经济效益好:长螺旋桩机是一种一机多能的新型钻机设备底盘采用全液压步履式行走液压马达驱动360°回转移孔就位快捷准确，自动化程度高操作简便动力大，穿硬土层能力强，成孔速度快。3.适用范围本工法适用于拟建场地周边为密集型住宅、地下水丰富、对噪音、安全防护及文明施工等要求较高的地区。4.工艺原理长螺旋反插法钻孔灌注桩采用专用长螺旋钻孔机钻至预定深度，在提钻的同时利用混凝土泵通过泵管、钻杆中心通道，从钻头活门向孔内以一定压力连续将超流态混凝土压至桩孔中，混凝土由桩底向上进行灌注，并及时清除桩周边泥土，待混凝土灌注到设定标高后，再借助钢筋笼自重或专用振动设备将钢筋笼插入混凝上中至设计标高，形成钢筋混凝土灌注桩。5.工艺流程及操作要点5.1施工工艺流程测量放线定位、复核5.2施工工艺操作要点5.2.1测量放线定桩位、复核测设方法：在设计图纸进行桩位编号，并计算出各桩位的坐标数据，采用电子全站仪根据转至场内并经复测的控制点位测设出将要施工的桩位。5.2.2成孔(1)钻机就位后，进行桩位复检，钻头中心与桩位偏差小于20mm，然后调整钻机，用双垂球双向控制好钻杆垂直度，垂直度允许偏差为桩长的1%。合格后方可平稳钻进。钻头刚接触地面时，先先关闭钻头封口，下钻速度要慢。钻进过程中，不宜反转或提升钻杆。(2)当需要穿越老黏土、厚层砂土、碎石土以及塑性指数大于25的黏土时，应进行试钻。(3)正常钻进速度控制在1〜1.50m/min，钻进过程中，如遇到卡钻、钻机摇晃、偏移，应停钻查明原因，采取纠正措施后方可继续钻进。(4)钻出的土方及时挖机清理转运至施工作业面以外，并统一用汽车外运到弃土场倒弃。5.2.3终孔验收按上...
