桥式起重机安装施工方案(DOC)VIP免费

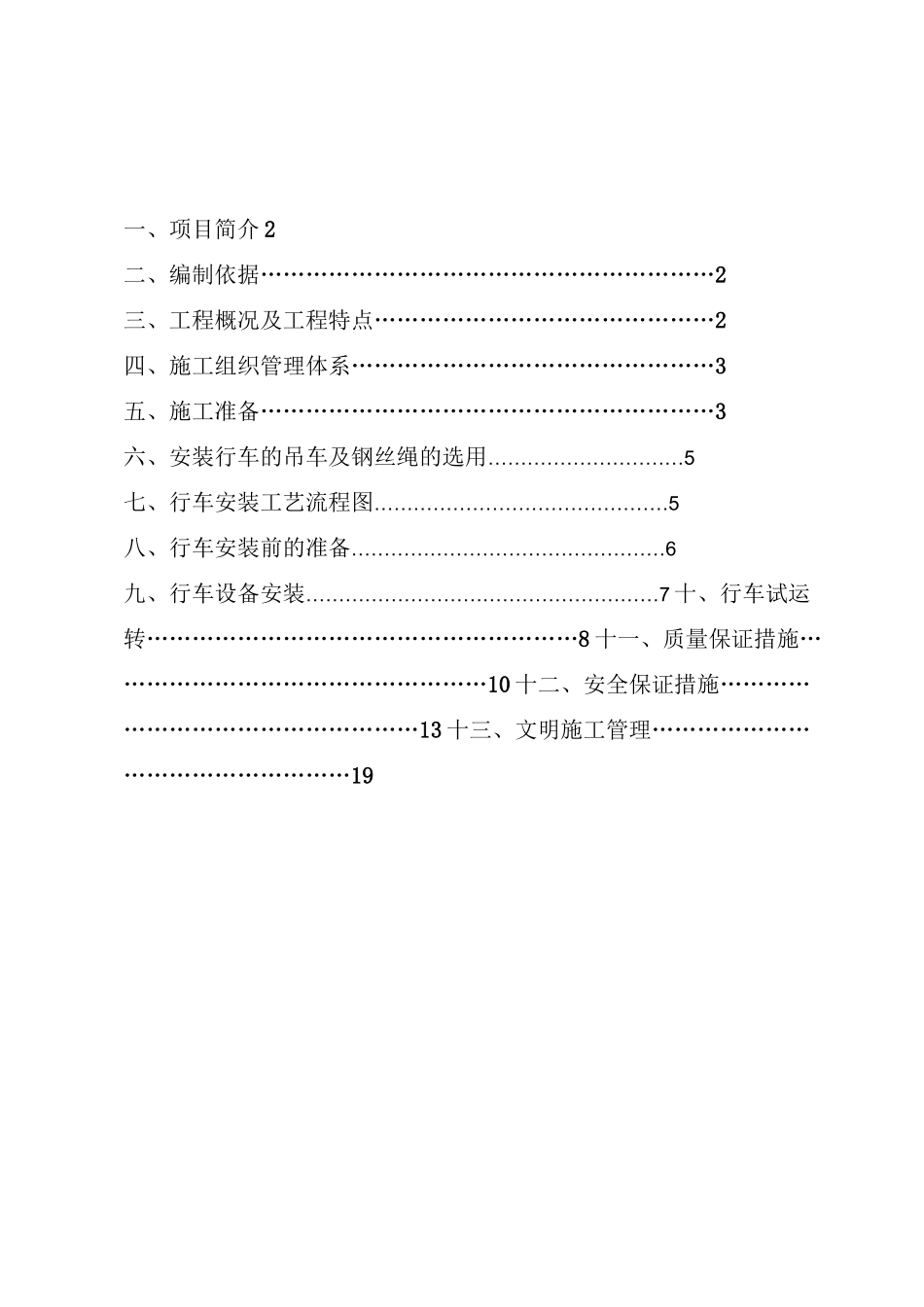

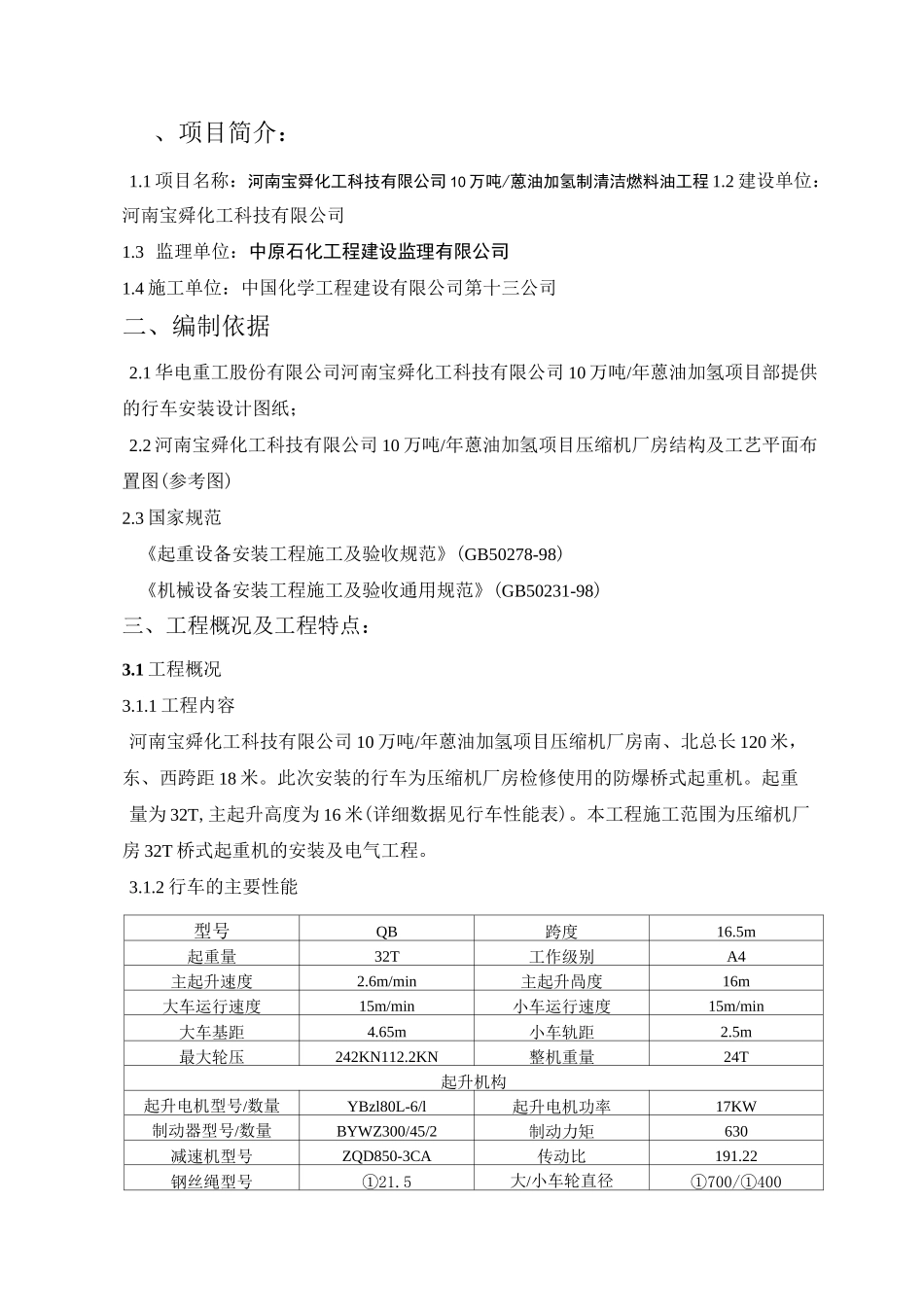

一、项目简介2二、编制依据……………………………………………………2三、工程概况及工程特点………………………………………2四、施工组织管理体系…………………………………………3五、施工准备……………………………………………………3六、安装行车的吊车及钢丝绳的选用…………………………5七、行车安装工艺流程图………………………………………5八、行车安装前的准备…………………………………………6九、行车设备安装………………………………………………7十、行车试运转…………………………………………………8十一、质量保证措施……………………………………………10十二、安全保证措施……………………………………………13十三、文明施工管理……………………………………………19、项目简介：1.1项目名称：河南宝舜化工科技有限公司10万吨/蒽油加氢制清洁燃料油工程1.2建设单位：河南宝舜化工科技有限公司1.3监理单位：中原石化工程建设监理有限公司1.4施工单位：中国化学工程建设有限公司第十三公司二、编制依据2.1华电重工股份有限公司河南宝舜化工科技有限公司10万吨/年蒽油加氢项目部提供的行车安装设计图纸；2.2河南宝舜化工科技有限公司10万吨/年蒽油加氢项目压缩机厂房结构及工艺平面布置图(参考图)2.3国家规范《起重设备安装工程施工及验收规范》(GB50278-98)《机械设备安装工程施工及验收通用规范》(GB50231-98)三、工程概况及工程特点：3.1工程概况3.1.1工程内容河南宝舜化工科技有限公司10万吨/年蒽油加氢项目压缩机厂房南、北总长120米，东、西跨距18米。此次安装的行车为压缩机厂房检修使用的防爆桥式起重机。起重量为32T,主起升高度为16米(详细数据见行车性能表)。本工程施工范围为压缩机厂房32T桥式起重机的安装及电气工程。3.1.2行车的主要性能型号QB跨度16.5m起重量32T工作级别A4主起升速度2.6m/min主起升咼度16m大车运行速度15m/min小车运行速度15m/min大车基距4.65m小车轨距2.5m最大轮压242KN112.2KN整机重量24T起升机构起升电机型号/数量YBzl80L-6/l起升电机功率17KW制动器型号/数量BYWZ300/45/2制动力矩630减速机型号ZQD850-3CA传动比191.22钢丝绳型号①21.5大/小车轮直径①700/①400项目经理：葛东5.1.1熟悉技术资料、掌握聂总工：谢广认真做好与设计院的结合，通过多渠道了解行车各方面的资料，亦前充分掌握行技术员：马冉质检员：蔡安全员：赵新车的技术大车行走机构功率2.5KW制动器型号/数量BYWZ200/25/2电机型号/数量YBZ132M2-6/2制动力矩200减速机型号ZQD350-2Z传动比121.1大车车轮踏面直径①700适应轨道QU70小车车行走机构功率2.5KW制动器型号/数量BYWZ200/25/1电机型号/数量YBZ132M2-6/1制动力矩200减速机型号ZSC600-1传动比75.5小车车轮踏面直径①400适应轨道43kg/m电源电压380V频率50Hz3.2工程特点1）由于压缩机厂房目前钢结构施工未完成，预留北侧第二跨预留，因此行车安装采取在跨外吊装。2）由于厂房内各工种施工人员都在作业，行车吊装时需要吊装工作半径内暂停施工。3）由于两侧结构立柱间隙不足，考虑单片行车桥梁吊装，在轨道上进行组装，后续部件在轨道上进行安装。四、施工组织管理体系五、施工准备5.1技术准备件。认真进行图纸的自审工作，并做妊记录:,刘发现问题及时提出,并得到有关设计部门的明确答复。认真阅读图纸及说明书，做好施工前的技术准备及安全技术交底工作。5.1.2作好技术、安全、质量交底工作行车安装施工前，项目部要组织全体参战施工人员进行技术、安全、质量交底工作。按经审批后的施工方案和规范要求交清安装技术要求、危险源辩识和安全防护方法、安装质量检查把关要求。施工人员需事先熟悉图纸设计要求和GB50278-98《起重设备安装工程施工和验收规范》标准要求，实施时须严格按照质量标准执行。5.2施工人员准备行车安装前，安排好施工力量明确施工任务。施工人员应以起重工为主，由有丰富经验的、安全责任感强的起重工指挥吊装作业。所有施工人员，掌握安全知识和技能，必须持证上岗。特种作业人员，如电工、焊工、起重工、行车工等必须有特殊工种操作证。高空作业人员，必须体检通过。5.3机械...
