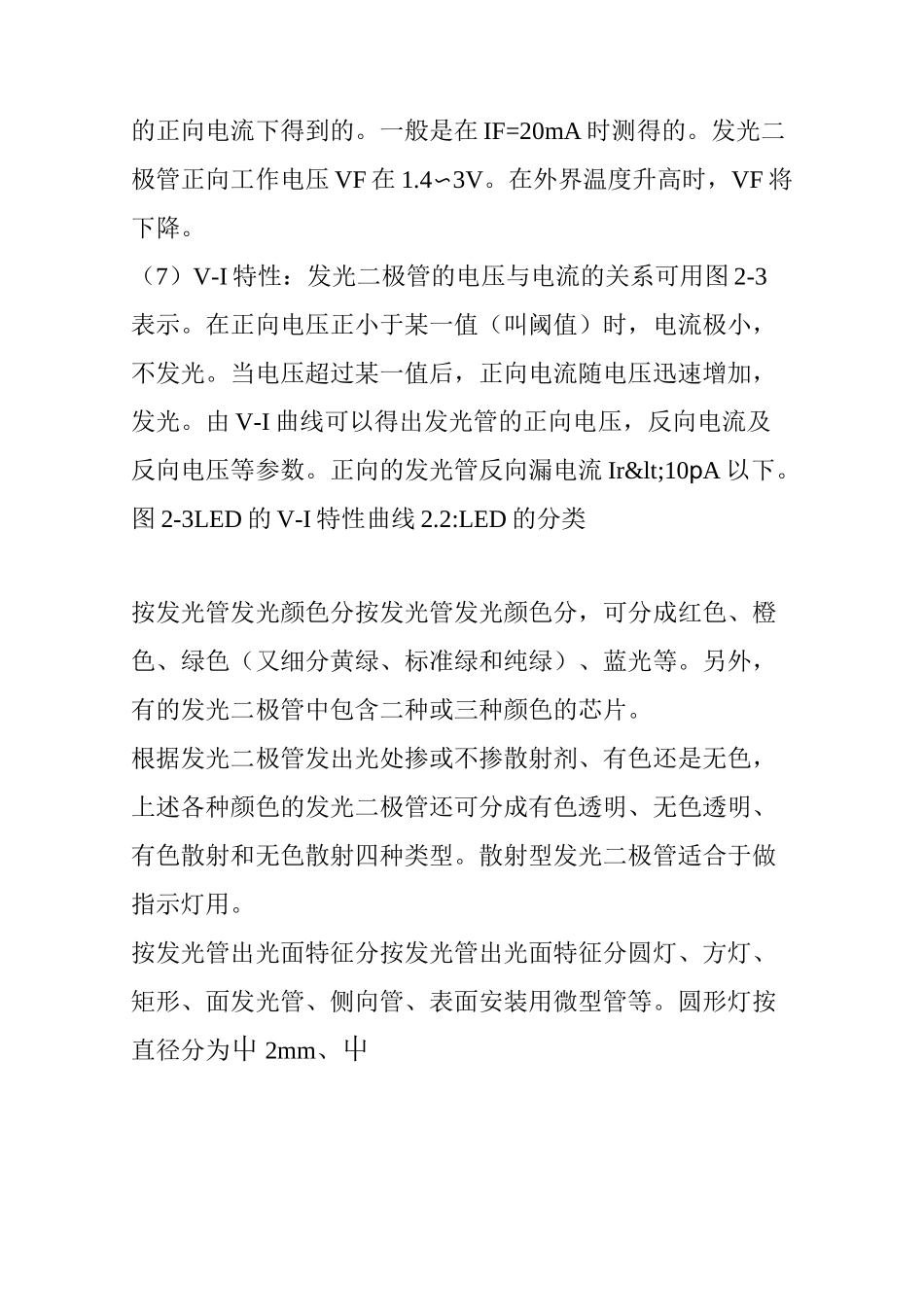

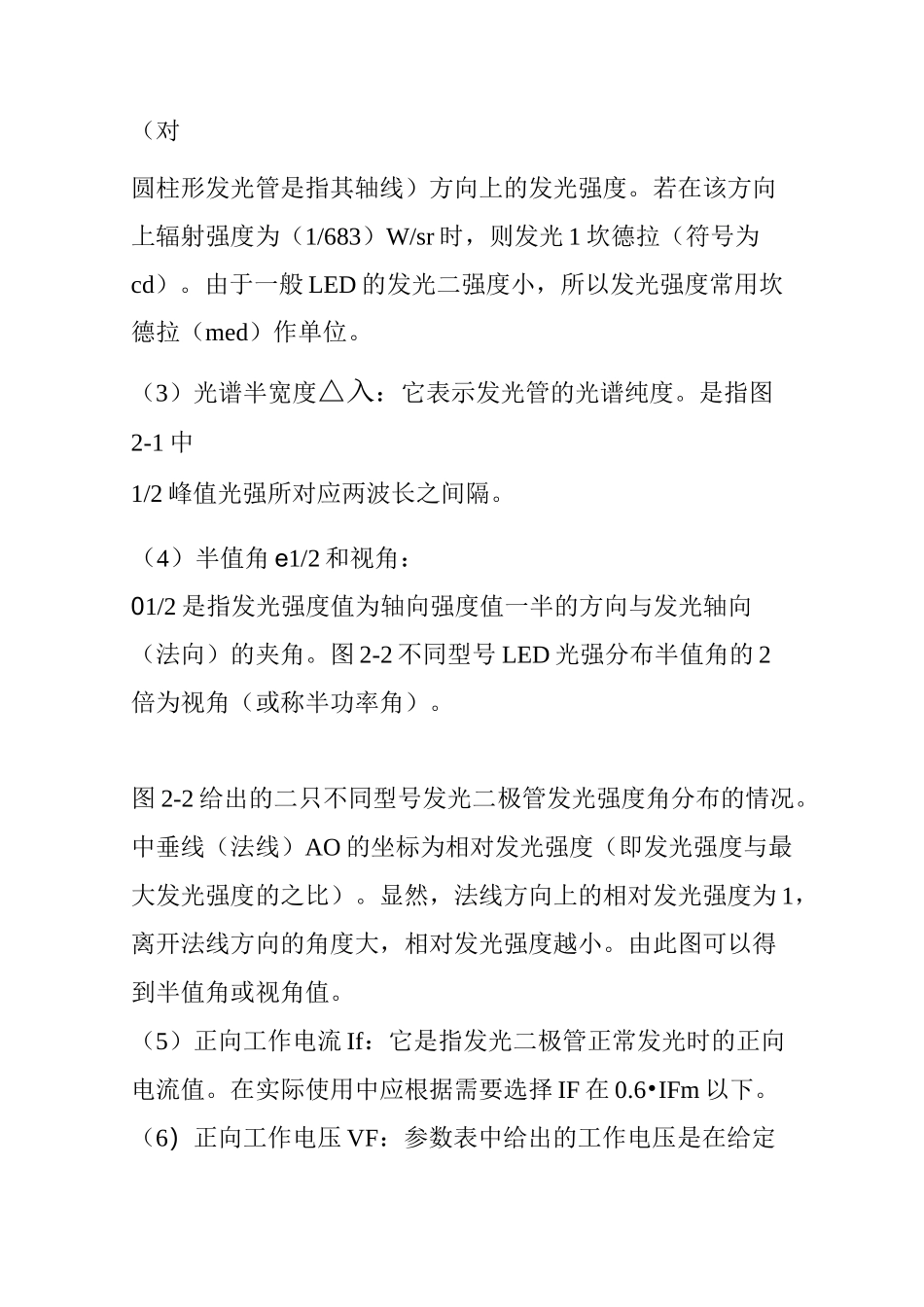

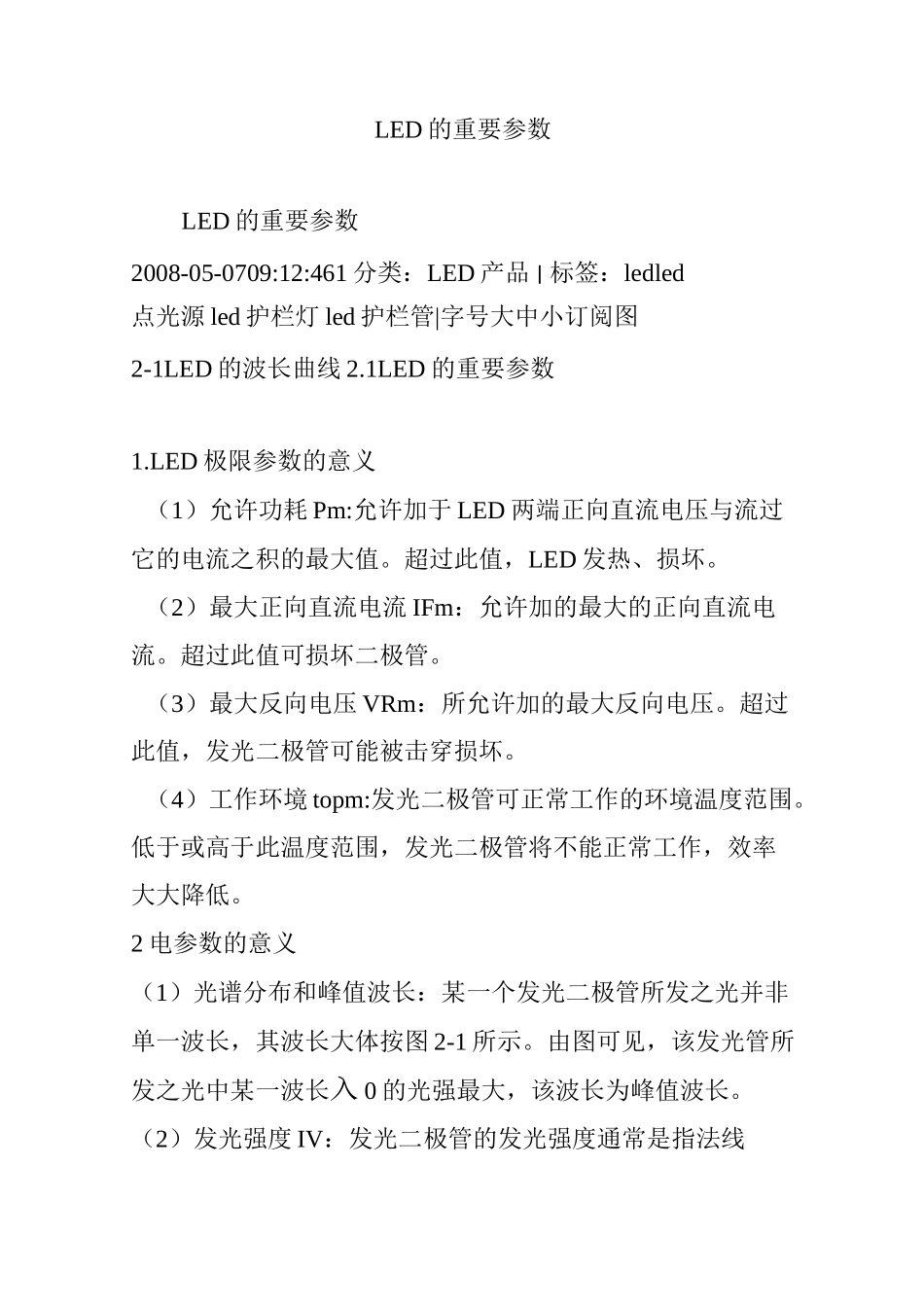

LED的重要参数LED的重要参数2008-05-0709:12:461分类：LED产品丨标签：ledled点光源led护栏灯led护栏管|字号大中小订阅图2-1LED的波长曲线2.1LED的重要参数1.LED极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。（2）最大正向直流电流IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。（3）最大反向电压VRm：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。（4）工作环境topm:发光二极管可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。2电参数的意义（1）光谱分布和峰值波长：某一个发光二极管所发之光并非单一波长，其波长大体按图2-1所示。由图可见，该发光管所发之光中某一波长入0的光强最大，该波长为峰值波长。（2）发光强度IV：发光二极管的发光强度通常是指法线（对圆柱形发光管是指其轴线）方向上的发光强度。若在该方向上辐射强度为（1/683）W/sr时，则发光1坎德拉（符号为cd）。由于一般LED的发光二强度小，所以发光强度常用坎德拉（med）作单位。（3）光谱半宽度△入：它表示发光管的光谱纯度。是指图2-1中1/2峰值光强所对应两波长之间隔。（4）半值角e1/2和视角：01/2是指发光强度值为轴向强度值一半的方向与发光轴向（法向）的夹角。图2-2不同型号LED光强分布半值角的2倍为视角（或称半功率角）。图2-2给出的二只不同型号发光二极管发光强度角分布的情况。中垂线（法线）AO的坐标为相对发光强度（即发光强度与最大发光强度的之比）。显然，法线方向上的相对发光强度为1，离开法线方向的角度大，相对发光强度越小。由此图可以得到半值角或视角值。（5）正向工作电流If：它是指发光二极管正常发光时的正向电流值。在实际使用中应根据需要选择IF在0.6•IFm以下。（6）正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。一般是在IF=20mA时测得的。发光二极管正向工作电压VF在1.4〜3V。在外界温度升高时，VF将下降。（7）V-I特性：发光二极管的电压与电流的关系可用图2-3表示。在正向电压正小于某一值（叫阈值）时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加，发光。由V-I曲线可以得出发光管的正向电压，反向电流及反向电压等参数。正向的发光管反向漏电流Ir<10pA以下。图2-3LED的V-I特性曲线2.2:LED的分类按发光管发光颜色分按发光管发光颜色分，可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。另外，有的发光二极管中包含二种或三种颜色的芯片。根据发光二极管发出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。散射型发光二极管适合于做指示灯用。按发光管出光面特征分按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。圆形灯按直径分为屮2mm、屮4.4mm、屮5mm、屮8mm、屮10mm及屮20mm等。国外通常把屮3mm的发光二极管记作T-1；把屮5mm的记作T-1（3/4）；把屮4.4mm的记作T-1（1/4）。由半值角大小可以估计圆形发光强度角分布情况。从发光强度角分布图来分有三类：（1）高指向性。一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。半值角为5。〜20。或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。（2）标准型。通常作指示灯用，其半值角为20。〜45。。（3）散射型。这是视角较大的指示灯，半值角为45。〜90。或更大，散射剂的量较大。按发光二极管的结构分按发光二极管的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。按发光强度和工作电流分按发光强度和工作电流分有普通亮度的LED（发光强度<10mcd）；超高亮度的LED（发光强度>100mcd）；把发光强度在10〜100mcd间的叫高亮度发光二极管。一般LED的工作电流在十几mA至几十mA,而低电流LED的工作电流在2mA以下（亮度与普通发光管相同）。按发光波长分发光二极管依发光波长分为可见光发光二极管（波长450〜680nm）与?可见光发光二极管（波...
