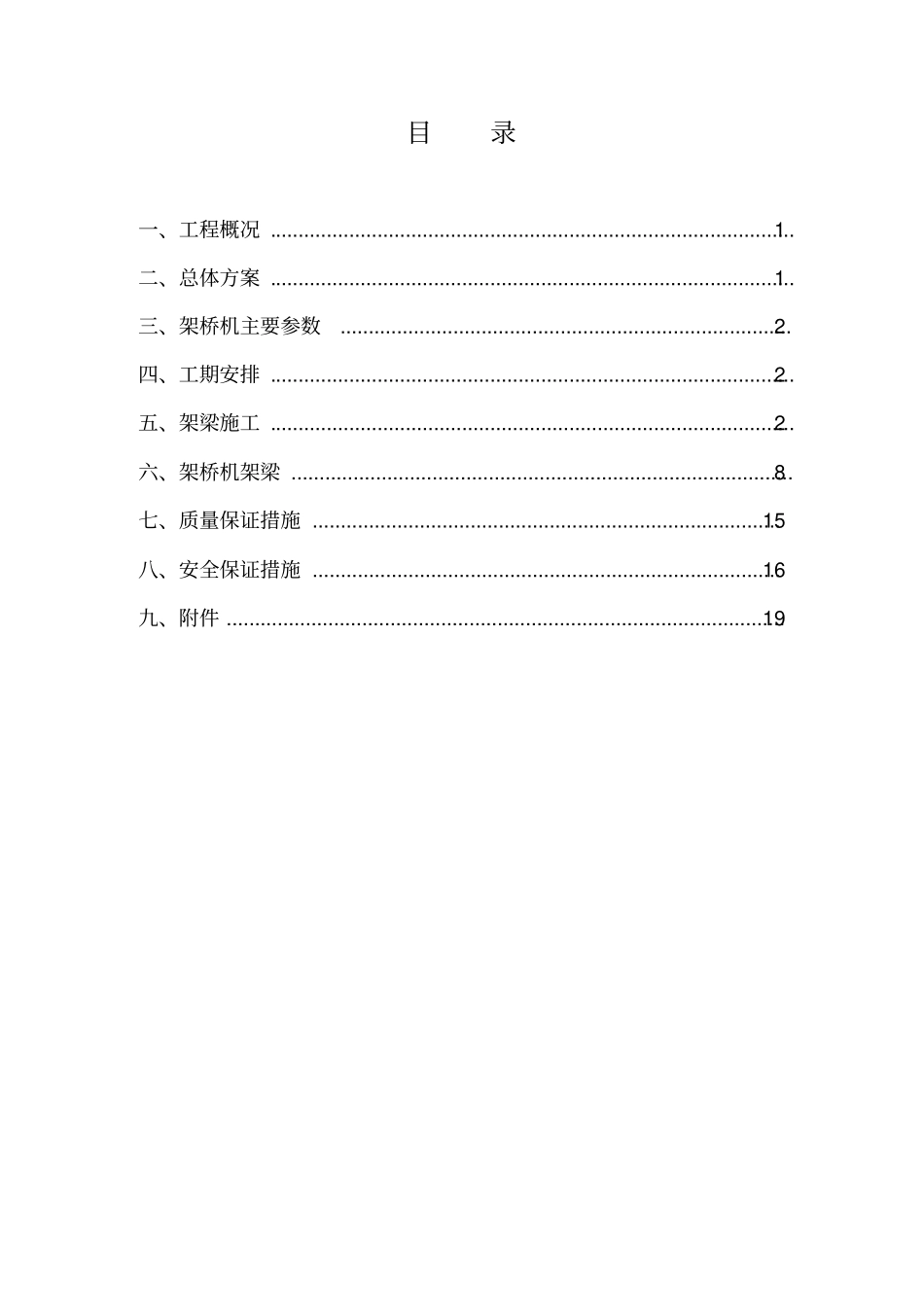

齐平公路改扩建工程项目二标段20mT梁架设方案专家评审意见编制：复核：审核：批准：中铁十七局集团第五工程有限公司目录一、工程概况.............................................................................................1二、总体方案.............................................................................................1三、架桥机主要参数................................................................................2四、工期安排.............................................................................................2五、架梁施工.............................................................................................2六、架桥机架梁.........................................................................................8七、质量保证措施...................................................................................15八、安全保证措施...................................................................................16九、附件...................................................................................................19中寨大桥20mT梁架设方案一、工程概况中寨大桥全长307.08m，平面位于圆曲线上，圆曲线半径175m，纵坡4%，桥面宽10.417m。下部结构采用柱式桥墩，桩式桥台，最大墩高26.33m；上部结构采用预应力混凝土连续T梁，横桥向由5片T梁组成，湿接缝宽度0.4m，全桥共用20mT梁75片，梁体尺寸规格、吊装重量和工程数量如下表：型号及部位尺寸规格(cm)吊装重量(t)数量(片)20mT梁左11500*18504415左21500*17004015左31500*17004015左41500*17004015左51500*18504415二、总体方案本桥20mT梁采用WJQ180-40A3型桁架式架桥机从第1跨向第15跨架设。架桥机在0号桥台后路基上拼装，拼装时，按设计结构少安装1节主梁（12m），架桥机拼装长度为40m。20mT梁在预制场内采用一台50T吊车起吊装车，经运梁便道、道路基运至架桥机后方喂梁、安装，顺路线前进方向每跨T梁从左向右按1#、2#、3#、4#、5#的顺序依次编号，架梁先后顺序为3#→2#→4#→1#→5#。三、架桥机主要参数1、主要结构形式主体结构形式：三角桁架操作方式：集中控制吊具型式：扁担式2、主要技术参数额定起重量：120t架梁跨度/桥机跨度：20m整机工作级别：A3最大架设纵坡：5%最大架设横坡：5%起升高度：4m下降深度：1m大车基距：5m小车轨距：5m整机尺寸：40m×6.38m×6.1m总功率：46kw过孔速度：3m/min起升速度：0.64m/min小车纵、横移速度：3m/min整机横移速度：3m/min整机重量：120t四、工期安排架梁施工总工期计划为：2013年4月6日～2013年4月20日，具体时间安排如下：架桥机进场、拼装、验收：2013年4月6日～2013年4月10日；架梁（第1→6跨）：2013年4月11日～2013年4月20日。五、架梁施工（一）施工准备1.人员、设备组织（1）架梁人员配置序号工作内容人员配置1总体安排架梁总指挥：技术负责人：施工负责人：安全负责人：物资设备负责人：实验负责人：架梁作业队长：应急保障负责人：后勤负责人：2装梁施工负责人：技术负责人：安全负责人：起重工：操作工人：3运梁施工负责人：安全负责人：驾驶员：其他运梁工人：4架梁施工负责人：技术负责人：安全负责人：现场技术人员：桥机操作工：1人电工：1人电焊工：3人液压工：1人普通工人：6人（2）主要机械设备配置序号机具名称规格单位数量备注1汽车吊25t台2架桥机拼装250t台2装梁3运梁平车50t辆2运梁4架桥机TLQJ120T/30M-A3台1架梁5电焊机台4梁板之间连接6发电机100KW台1应急发电2．技术准备（1）架梁前技术准备由测量工程师计算出支座垫石中心坐标，经复核无误后用全站仪放样，并用墨线弹出垫石、永久支座、临时支座纵、横向中心线和梁端线，并用水准仪测量临时支座中心点处盖梁的高程，计算出临时支座高度，计算时必须考虑桥梁纵坡；对准备架设的箱梁按照架梁的顺序进行编号，弹出梁端中线。复核支座垫石强度、结构尺寸、顶面标高及平面位置，要求预埋件、橡胶支座...
