小镇地区污水处理厂排水管线工程VIP免费

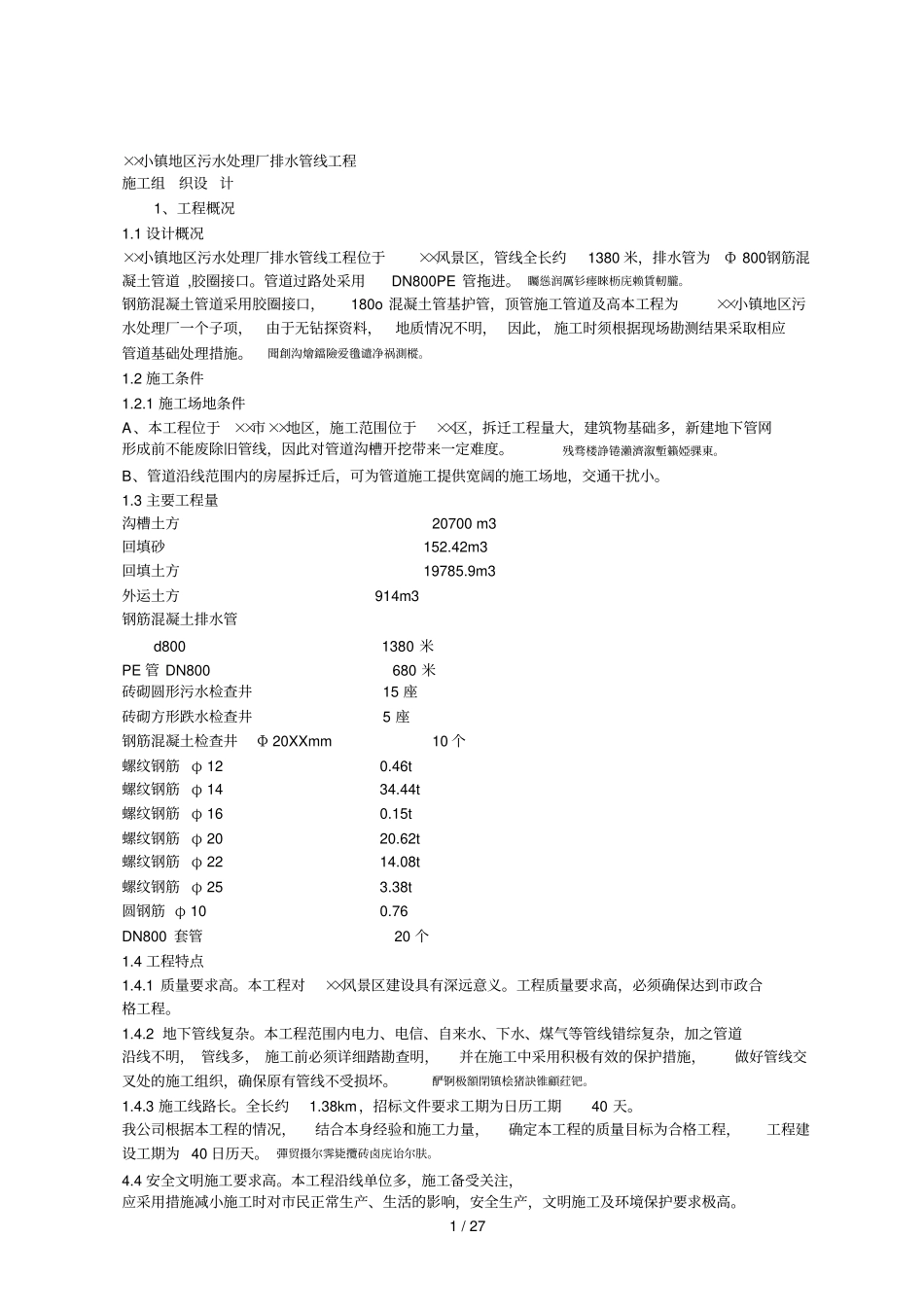

1/27××小镇地区污水处理厂排水管线工程施工组织设计1、工程概况1.1设计概况××小镇地区污水处理厂排水管线工程位于××风景区，管线全长约1380米，排水管为Ф800钢筋混凝土管道,胶圈接口。管道过路处采用DN800PE管拖进。矚慫润厲钐瘗睞枥庑赖賃軔朧。钢筋混凝土管道采用胶圈接口，180o混凝土管基护管，顶管施工管道及高本工程为××小镇地区污水处理厂一个子项，由于无钻探资料，地质情况不明，因此，施工时须根据现场勘测结果采取相应管道基础处理措施。聞創沟燴鐺險爱氇谴净祸測樅。1.2施工条件1.2.1施工场地条件A、本工程位于××市××地区，施工范围位于××区，拆迁工程量大，建筑物基础多，新建地下管网形成前不能废除旧管线，因此对管道沟槽开挖带来一定难度。残骛楼諍锩瀨濟溆塹籟婭骒東。B、管道沿线范围内的房屋拆迁后，可为管道施工提供宽阔的施工场地，交通干扰小。1.3主要工程量沟槽土方20700m3回填砂152.42m3回填土方19785.9m3外运土方914m3钢筋混凝土排水管d8001380米PE管DN800680米砖砌圆形污水检查井15座砖砌方形跌水检查井5座钢筋混凝土检查井Φ20XXmm10个螺纹钢筋φ120.46t螺纹钢筋φ1434.44t螺纹钢筋φ160.15t螺纹钢筋φ2020.62t螺纹钢筋φ2214.08t螺纹钢筋φ253.38t圆钢筋φ100.76DN800套管20个1.4工程特点1.4.1质量要求高。本工程对××风景区建设具有深远意义。工程质量要求高，必须确保达到市政合格工程。1.4.2地下管线复杂。本工程范围内电力、电信、自来水、下水、煤气等管线错综复杂，加之管道沿线不明，管线多，施工前必须详细踏勘查明，并在施工中采用积极有效的保护措施，做好管线交叉处的施工组织，确保原有管线不受损坏。酽锕极額閉镇桧猪訣锥顧荭钯。1.4.3施工线路长。全长约1.38km，招标文件要求工期为日历工期40天。我公司根据本工程的情况，结合本身经验和施工力量，确定本工程的质量目标为合格工程，工程建设工期为40日历天。彈贸摄尔霁毙攬砖卤庑诒尔肤。4.4安全文明施工要求高。本工程沿线单位多，施工备受关注，应采用措施减小施工时对市民正常生产、生活的影响，安全生产，文明施工及环境保护要求极高。2/272、施工部署2.1现场施工组织2.1.1总体施工安排本工程施工的主导思想为：“先下游后上游，顶挖结合，见缝插针，以建促迁”。根据工程特点及施工段划分原则，各施工项目之间的合理搭接和逻辑关系，施工总体安排上，按开槽施工和顶管施工两条主要施工作业线展开，详见施工进度横道图。謀荞抟箧飆鐸怼类蒋薔點鉍杂。2.1.2施工作业段划分由于本工程施工线路长、工期紧，为确保工程质量和工程进度，我们通过认真分析工程特点，结合公司施工机械设备、施工能力考虑作如下安排：厦礴恳蹒骈時盡继價骚卺癩龔。将本工程划分为两个施工作业段，第一施工作业段：0+000至0+690段，第二施工作业段：0+690－1+380段。两个作业段排水工程敷设管道部分分别根据各施工工序分段，按流水施工安排。顶管施工段按平行施工安排。茕桢广鳓鯡选块网羈泪镀齐鈞。2.1.3施工方法选择通过阅读设计图纸和其它有关资料并结合我单位现场勘察结果及以往施工经验，对采用的施工方法作如下安排：A、为防止阻碍交通，过路段采用顶管法施工。B、P144－P146段管道横穿排水涵，明挖作业支护难度大，采用顶管法施工。C、其它过路段，采用顶管法施工。D、其余管道均采用明挖敷设，施工顺序上以先下游后上游为原则。2.2施工准备2.2.1施工现场布置A、驻地办公室及工人住房通过与当地居民及有关单位联系，租用居民空房作为项目部办公室及工人住房。项目部总部、施办公室设在管道东侧。鹅娅尽損鹌惨歷茏鴛賴縈诘聾。B、材料堆放、搅拌场设置本工程沿线拆迁区面积大，便于搭设临时设施：根据施工段划分，在0+300东侧，0+580东侧设计管线一侧的宽敞位置，设置机车停放场所、混凝土（砂浆）搅拌场、水泥库、钢筋加工场、砂石料堆放场地。籟丛妈羥为贍偾蛏练淨槠挞曉。2.2.2技术准备由于本工程位于市区，地下管线复杂，无明确的地下管线图，对工作坑定位，沟槽开挖带来困难。另由于地下管线影响，工作坑只能采取逆作法和地下连接墙作为围护的施工工艺，明挖管道须加强对各类管线...
