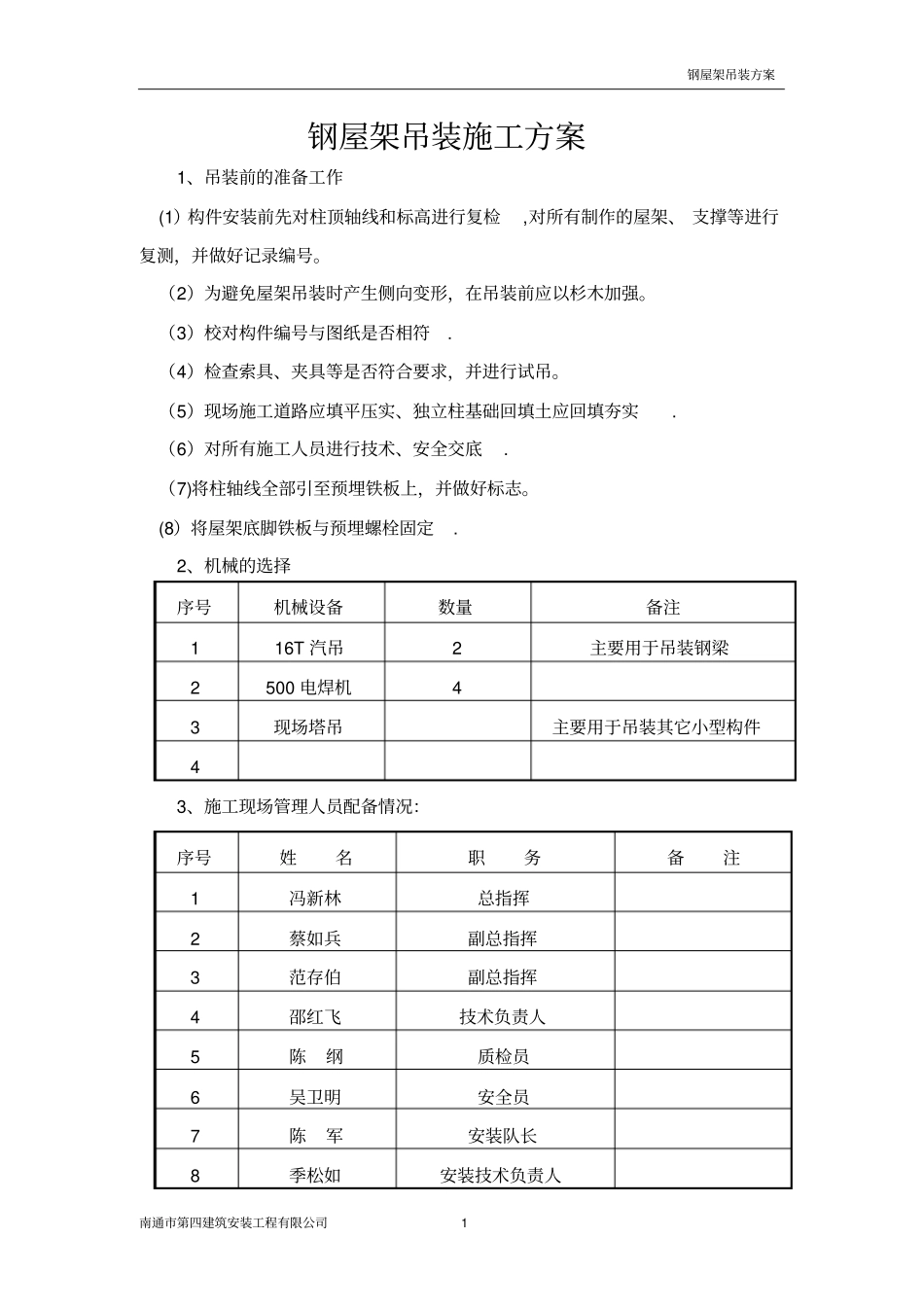

钢屋架吊装方案南通市第四建筑安装工程有限公司1钢屋架吊装施工方案1、吊装前的准备工作(1）构件安装前先对柱顶轴线和标高进行复检,对所有制作的屋架、支撑等进行复测，并做好记录编号。（2）为避免屋架吊装时产生侧向变形，在吊装前应以杉木加强。（3）校对构件编号与图纸是否相符.（4）检查索具、夹具等是否符合要求，并进行试吊。（5）现场施工道路应填平压实、独立柱基础回填土应回填夯实.（6）对所有施工人员进行技术、安全交底.（7)将柱轴线全部引至预埋铁板上，并做好标志。(8）将屋架底脚铁板与预埋螺栓固定.2、机械的选择序号机械设备数量备注116T汽吊2主要用于吊装钢梁2500电焊机43现场塔吊主要用于吊装其它小型构件43、施工现场管理人员配备情况：序号姓名职务备注1冯新林总指挥2蔡如兵副总指挥3范存伯副总指挥4邵红飞技术负责人5陈纲质检员6吴卫明安全员7陈军安装队长8季松如安装技术负责人钢屋架吊装方案南通市第四建筑安装工程有限公司24、具体施工人员配备序号工种人数1安装指挥22汽吊驾驶员23起重工124安装工305电焊工45、吊装顺序及时间根据本工程实际情况,起吊进场后首先将拼装好的屋架移至相应的位置，然后将屋架扶直，按照土建划分的施工段由两侧向中间进行吊装。吊装时间为8：00—17：00，夜晚严禁吊装。每日吊装数量为3-4榀屋架.6、具体施工方法（1）屋架采用横吊梁四点绑扎，绑扎时吊索与水平面的夹角不宜小于45o。（具体位置见示意图）（2）两台吊机根据各自机械性能和运至安装就位时的回转半径位置，确定停机位置,屋架起吊时，先将屋架吊离地面50cm左右，确保无误后再起钩上升吊装。起吊在屋架的两端各系一根回风绳用于控制构件的方向。（3)钢屋架吊至安装所需高度后，二台吊机必须统一指挥，中心柱两侧两榀屋架对称同时起吊，同时对称降钩就位。到位后，必须严格控制吊索，不能一次性松得太多，应该等两边钢屋架全部调至安装轴线位置后再同时下降,直到达到安装所需要求，严禁一边先就位安装。第一榀钢屋架校正后与山墙预埋件固定，第二榀屋架用开间尺来固定。对平面弯曲较大处，可用手拉葫芦进行调整,松钩以后，安装支撑和檩条等。（4）屋架主要校正垂直偏差。规范规定:屋架上弦(在跨中）对通过两个支座中心的垂直面偏差不得大于h/250（h为屋架高度，为10㎜)。屋架吊装就位后，用L100×80×10与柱顶预埋件焊接，使屋架临时固定在该范围中。然后根据屋架垂直度方向，采用木插进行调节.待调节完毕，将屋架下弦与预埋铁进行钢屋架吊装方案南通市第四建筑安装工程有限公司3焊接。检查时可用线锤或经纬仪。用经纬仪检查，是将仪器安置在被检查屋架的跨外，距柱横轴线为a（a为1m左右)，然后观测屋架上弦所挑出的三个挂线木卡尺上的标志（一个安装在屋架上中央,两个安装在屋架上弦两端，标志距屋架上弦轴线均为a）是否在同一垂直面上，如偏差超过规定数值（如屋架吊装的允许偏差，下弦中心线对定位轴线的位移为5mm垂直度为1/250屋架高），进行校正（5）焊接时，对于同一中柱两侧的两榀屋架，应采用四台电焊机同时焊接，以此减少焊接后产生的变形而影响钢屋架的垂直度和对中柱的偏移。（6）所有焊接焊缝高度、长度，按图纸要求进行,凡是用螺栓连接时，不得动火扩孔。所有连接螺栓和锚栓于构件校正后，应将螺纹打毛或与螺母焊实，以防松动。（7）吊装就位后，钢屋架之间必须用系杆和檩条做拉接，使屋架形成稳定的空间体系。同样当天吊装的屋架必须全部做好拉接工作，以防意外情况的发生；吊装就位，要认真做好校正和固定，使屋架的安装偏差控制在规范范围之内。7.安全生产、文明施工：（1）进入施工现场必须正确佩带好安全帽及安全带,必须严格按照项目部制定的各项规章制度执行.(2）汽吊吊运钢梁时,其回转半径内严禁站人，必须严格服从指挥人员的指挥.(3)对于钢梁，必须在确保稳定的基础上方可降钩。（4）现场钢梁、支撑以及其它施工机具、设备等均按照指定位置排放整齐。8。其它未尽事宜参照现行规范执行。钢屋架吊装方案南通市第四建筑安装工程有限公司49。附录：1750017500屋架吊装吊点示意图Φ150钢管横担，12000mm长。3T葫芦3T葫芦大于45度大于45度说明：图...
