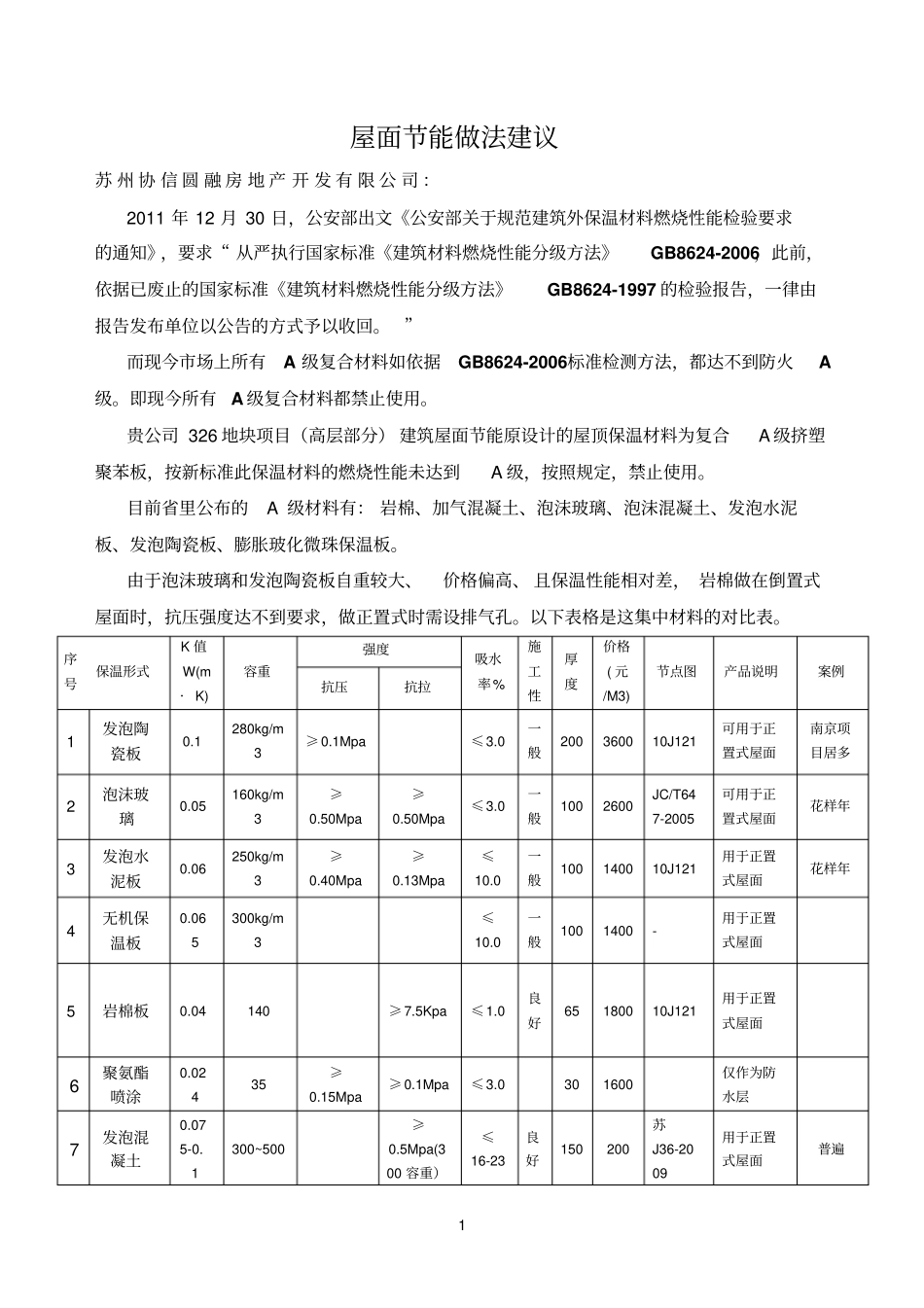

1屋面节能做法建议苏州协信圆融房地产开发有限公司：2011年12月30日，公安部出文《公安部关于规范建筑外保温材料燃烧性能检验要求的通知》，要求“从严执行国家标准《建筑材料燃烧性能分级方法》GB8624-2006，此前，依据已废止的国家标准《建筑材料燃烧性能分级方法》GB8624-1997的检验报告，一律由报告发布单位以公告的方式予以收回。”而现今市场上所有A级复合材料如依据GB8624-2006标准检测方法，都达不到防火A级。即现今所有A级复合材料都禁止使用。贵公司326地块项目（高层部分）建筑屋面节能原设计的屋顶保温材料为复合A级挤塑聚苯板，按新标准此保温材料的燃烧性能未达到A级，按照规定，禁止使用。目前省里公布的A级材料有：岩棉、加气混凝土、泡沫玻璃、泡沫混凝土、发泡水泥板、发泡陶瓷板、膨胀玻化微珠保温板。由于泡沫玻璃和发泡陶瓷板自重较大、价格偏高、且保温性能相对差，岩棉做在倒置式屋面时，抗压强度达不到要求，做正置式时需设排气孔。以下表格是这集中材料的对比表。序号保温形式K值W(m·K)容重强度吸水率%施工性厚度价格(元/M3)节点图产品说明案例抗压抗拉1发泡陶瓷板0.1280kg/m3≥0.1Mpa≤3.0一般200360010J121可用于正置式屋面南京项目居多2泡沫玻璃0.05160kg/m3≥0.50Mpa≥0.50Mpa≤3.0一般1002600JC/T647-2005可用于正置式屋面花样年3发泡水泥板0.06250kg/m3≥0.40Mpa≥0.13Mpa≤10.0一般100140010J121用于正置式屋面花样年4无机保温板0.065300kg/m3≤10.0一般1001400-用于正置式屋面5岩棉板0.04140≥7.5Kpa≤1.0良好65180010J121用于正置式屋面6聚氨酯喷涂0.02435≥0.15Mpa≥0.1Mpa≤3.0301600仅作为防水层7发泡混凝土0.075-0.1300~500≥0.5Mpa(300容重）≤16-23良好150200苏J36-2009用于正置式屋面普遍2经调研，我公司建议：1、平屋面可选用燃烧性能为A级的泡沫混凝土（容重300）作为屋面保温材料，同时考虑到泡沫混凝土厚度过大及防水的问题，可将聚氨酯防水一体化系统当做防水层喷涂在泡沫混凝土之上，可以大大减少泡沫混凝土厚度。两种做法如下：平屋面做法1：细石混凝土(内配筋)（40.00mm）+水泥砂浆（20.00mm）+APP改性沥青防水卷材（3.00mm）+泡沫混凝土(ρ=300)（150.00mm）+涂膜防水层（2.00mm）+水泥砂浆（20.00mm）+钢筋混凝土（120.00mm）平屋面做法2：细石混凝土(内配筋)（40.00mm）+水泥砂浆（20.00mm）+聚氨酯防水层（30.00mm）+泡沫混凝土(ρ=300)（55.00mm）+涂膜防水层（2.00mm）+水泥砂浆（20.00mm）+钢筋混凝土（120.00mm）平屋面做法3：细石混凝土(内配筋)（40.00mm）+APP改性沥青防水卷材（3.00mm）+发泡水泥板（100.00mm）+水泥砂浆（20.00mm）+聚氨酯涂膜防水层（2.00mm）+1:8水泥加气混凝土（30.00mm）+钢筋混凝土（120.00mm）2、坡屋顶可选用波形沥青瓦屋面系统，沥青瓦下面做岩棉带屋面保温。坡屋面做法：英红彩瓦（10.00mm）+波形沥青防水板（2.00mm）+一般空气层（热流向上（水平、倾斜））（20.00mm）+岩棉带（70.00mm）+水泥砂浆（20.00mm）+钢筋混凝土（120.00mm）波形沥青瓦屋面与普通屋面的的价格对比如下表所示对比项倒置式屋面构造沥青防水板屋面构造（图集：国标07CJ15）屋面构造层单价屋面构造层单价简易图造价差异化1、屋面瓦相同1、屋面瓦相同2、挂瓦条相同2、挂瓦条相同3-1、顺水条6.003-1、沥青防水板（含搭接损耗）63.003对比3-2屋面系施工费40.003-2、紧固件、节点防水卷材6.004-1、40厚细石混凝土204、保温隔热层1304-2、￠4冷拔钢筋105、钢筋混凝土屋面板相同5-1、油毛毡隔离层3.27屋面一体化施工费30.005-2、保温隔热层（厚度增加25%）180混凝土砂浆找平层106、SBS防水卷材327、混凝土砂浆找平层108、钢筋混凝土屋面板相同剔除同口径造价后合计301.2剔除同口径造价后合计239苏州硅电科技有限公司2012年2月10日
