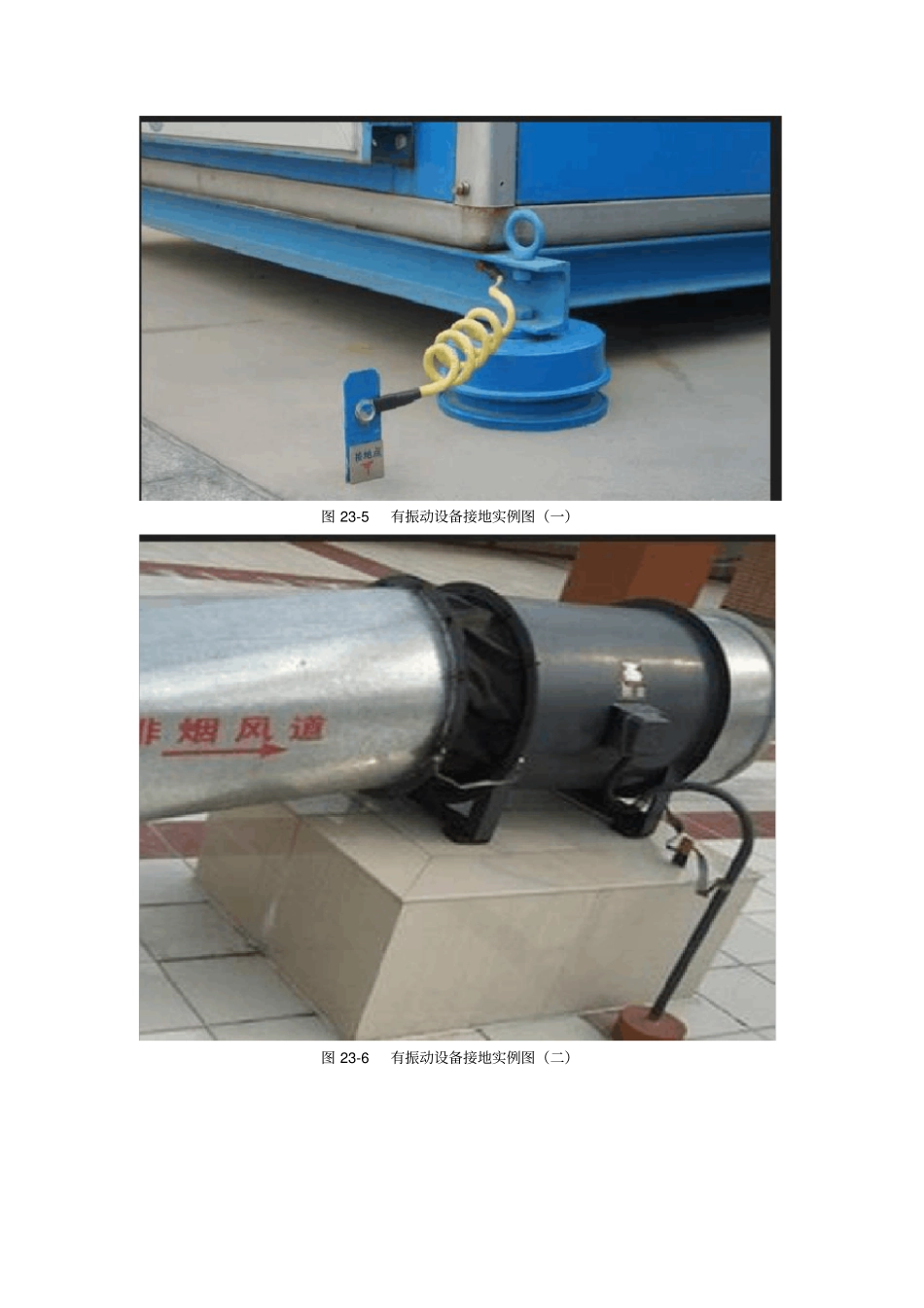

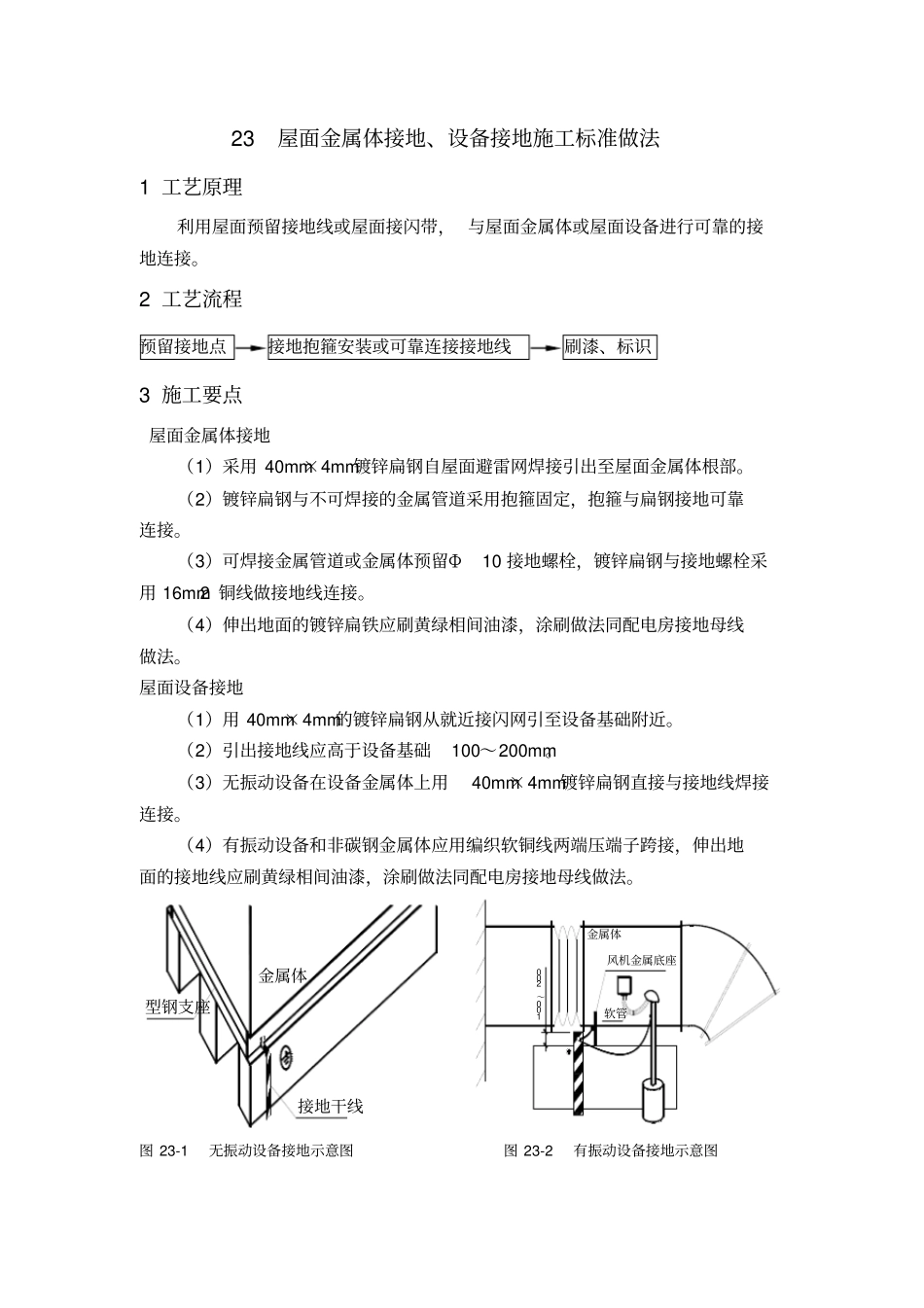

23屋面金属体接地、设备接地施工标准做法1工艺原理利用屋面预留接地线或屋面接闪带，与屋面金属体或屋面设备进行可靠的接地连接。2工艺流程预留接地点接地抱箍安装或可靠连接接地线刷漆、标识3施工要点屋面金属体接地（1）采用40mm×4mm镀锌扁钢自屋面避雷网焊接引出至屋面金属体根部。（2）镀锌扁钢与不可焊接的金属管道采用抱箍固定，抱箍与扁钢接地可靠连接。（3）可焊接金属管道或金属体预留Φ10接地螺栓，镀锌扁钢与接地螺栓采用16mm2铜线做接地线连接。（4）伸出地面的镀锌扁铁应刷黄绿相间油漆，涂刷做法同配电房接地母线做法。屋面设备接地（1）用40mm×4mm的镀锌扁钢从就近接闪网引至设备基础附近。（2）引出接地线应高于设备基础100～200mm。（3）无振动设备在设备金属体上用40mm×4mm镀锌扁钢直接与接地线焊接连接。（4）有振动设备和非碳钢金属体应用编织软铜线两端压端子跨接，伸出地面的接地线应刷黄绿相间油漆，涂刷做法同配电房接地母线做法。接地干线金属体型钢支座金属体软管100～200风机金属底座图23-1无振动设备接地示意图图23-2有振动设备接地示意图图23-3屋面金属体接地实例图图23-4屋面桥架接地实例图图23-5有振动设备接地实例图（一）图23-6有振动设备接地实例图（二）
