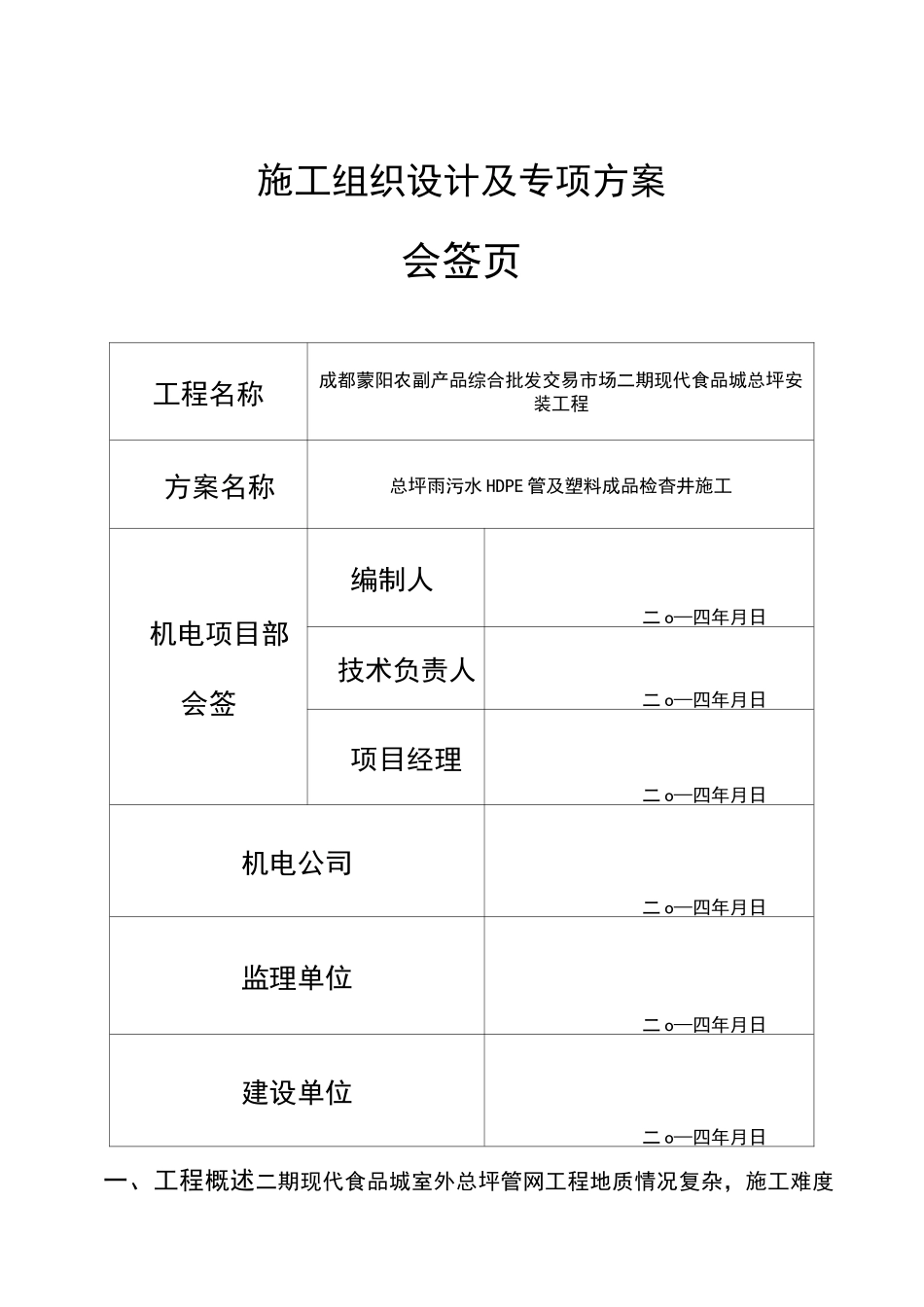

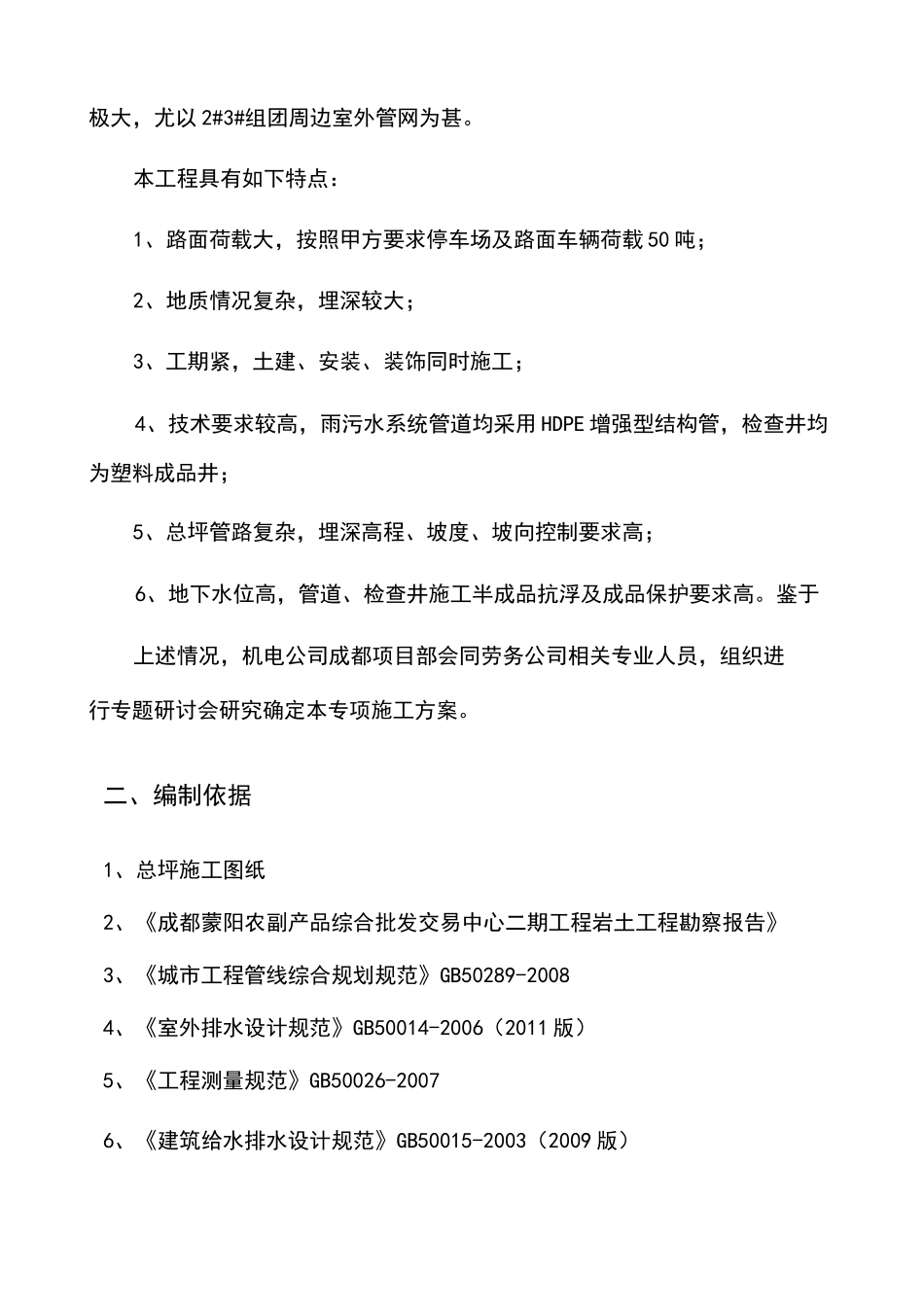

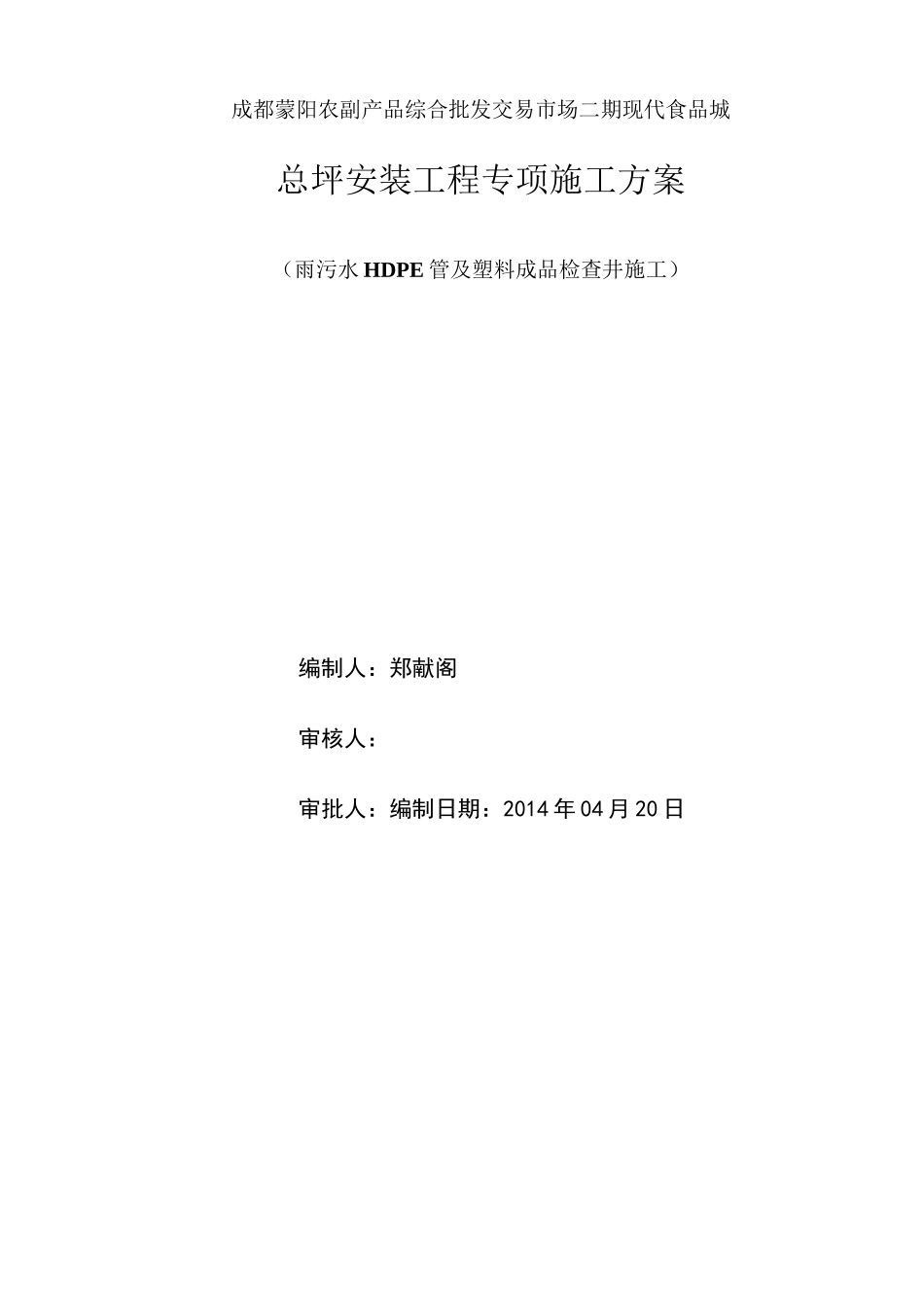

成都蒙阳农副产品综合批发交易市场二期现代食品城总坪安装工程专项施工方案（雨污水HDPE管及塑料成品检查井施工）编制人：郑献阁审核人：审批人：编制日期：2014年04月20日施工组织设计及专项方案会签页工程名称成都蒙阳农副产品综合批发交易市场二期现代食品城总坪安装工程方案名称总坪雨污水HDPE管及塑料成品检杳井施工机电项目部会签编制人二o—四年月日技术负责人二o—四年月日项目经理二o—四年月日机电公司二o—四年月日监理单位二o—四年月日建设单位二o—四年月日一、工程概述二期现代食品城室外总坪管网工程地质情况复杂，施工难度极大，尤以2#3#组团周边室外管网为甚。本工程具有如下特点：1、路面荷载大，按照甲方要求停车场及路面车辆荷载50吨；2、地质情况复杂，埋深较大；3、工期紧，土建、安装、装饰同时施工；4、技术要求较高，雨污水系统管道均采用HDPE增强型结构管，检查井均为塑料成品井；5、总坪管路复杂，埋深高程、坡度、坡向控制要求高；6、地下水位高，管道、检查井施工半成品抗浮及成品保护要求高。鉴于上述情况，机电公司成都项目部会同劳务公司相关专业人员，组织进行专题研讨会研究确定本专项施工方案。二、编制依据1、总坪施工图纸2、《成都蒙阳农副产品综合批发交易中心二期工程岩土工程勘察报告》3、《城市工程管线综合规划规范》GB50289-20084、《室外排水设计规范》GB50014-2006（2011版）5、《工程测量规范》GB50026-20076、《建筑给水排水设计规范》GB50015-2003（2009版）7、《成都市房屋建筑和市政基础设施工程施工现场管理暂行标准（环境和卫生）》的通知（成建委发【2004】218号）8、《给水排水管道工程施工及验收规范》GB50268-20089、《建筑小区塑料排水检查井》08SS52310、《全国通用给排水标准图集》S1\S2\S311、《给排水图集》苏S01-200412、《埋地塑料排水管施工》04S52013、《埋地聚乙烯结构壁管》GB/14、《市政排水用塑料检查井国家行业标准》CJ/T326-201015、《建筑小区排水塑料检查井应用技术规程》CECS227-200714、公司类似工程施工经验。三、项目管理机构及岗位职责组织机构详见施工组织设计）项目部管理人员配备表序号职务姓名职责分工1项目经理雷前进负责项目部生产经营管理全面工作2生产经理郭守情分管施工生产、施工安全、现场协调及管理3技术总工郑献阁分管项目施工技术、测量、检杳、试验工作4责任工长马斌（总负责）朱波王海峰（临设）邹攀景东峰吴鹏曾彦之负责项目现场施工质量监督检杳、协调沟通5材料曹辉负责项目物资采购供应；仓储保管；监督使用。6内业胡益伟天气预报收集发布；工程资料收集整理报送。7商务张文风曾彦之（兼）工程商务收方、签证、核价、工程进度报审。8质安周邹攀（兼）施工现场质量安全管理、监督检杳四、主要工程量给排水及消防系统主要工程量一览表序号名称规格型号单位数量备注1HDPE污水管DN400米12502HDPE污水管DN300米209283HDPE雨水管DN300米98614HDPE雨水管DN400米22415HDPE雨水管DN500米11976HDPE雨水管DN600米11157HDPE雨水管DN700米5878砼预制雨水管DN800米2099砼预制雨水管DN1000米6#、7#地块内，暂不施工10雨水口2030个698暂定11塑料检杳井SLJZB2-600个986暂定12塑料检杳井SLJZB2-700个212暂定13塑料检杳井SLJZB2-1000个83暂定141516五、HDPE雨污水管及塑料检查井施工方案园区内排水采用雨污分流制，雨水分三路排入物流大道雨水渠以及纵七路雨水管道。园区内雨水设计重现期为1a,平均综合径流系数取。室外雨水管管径小于800mm，采用HDPE通用增强型结构壁管，覆土深度小于3m，选用环刚度SN8，覆土深度大于3m，选用环刚度，管道采取热缩套管连接。埋深不足米时，需在管道上加钢套管加固。室外雨水管管径大于800mm，采用钢筋砼预制管，覆土深度小于3m，选用环刚度SN8,覆土深度大于3m，选用环刚度SN16,管道采用管底平接方式，橡胶圈连接。埋深不足米时，需在管道上加钢套管加固。雨水口之间及雨水口与雨水检查井的连接管除已特别标明的外均采用DN300mm，坡度i二。污水最大排水量约为85m3/h,化粪池前管径为DN300坡度为；化粪池后管径为DN400，坡度为，污水经化粪池处理后最终排入纵七路市...
