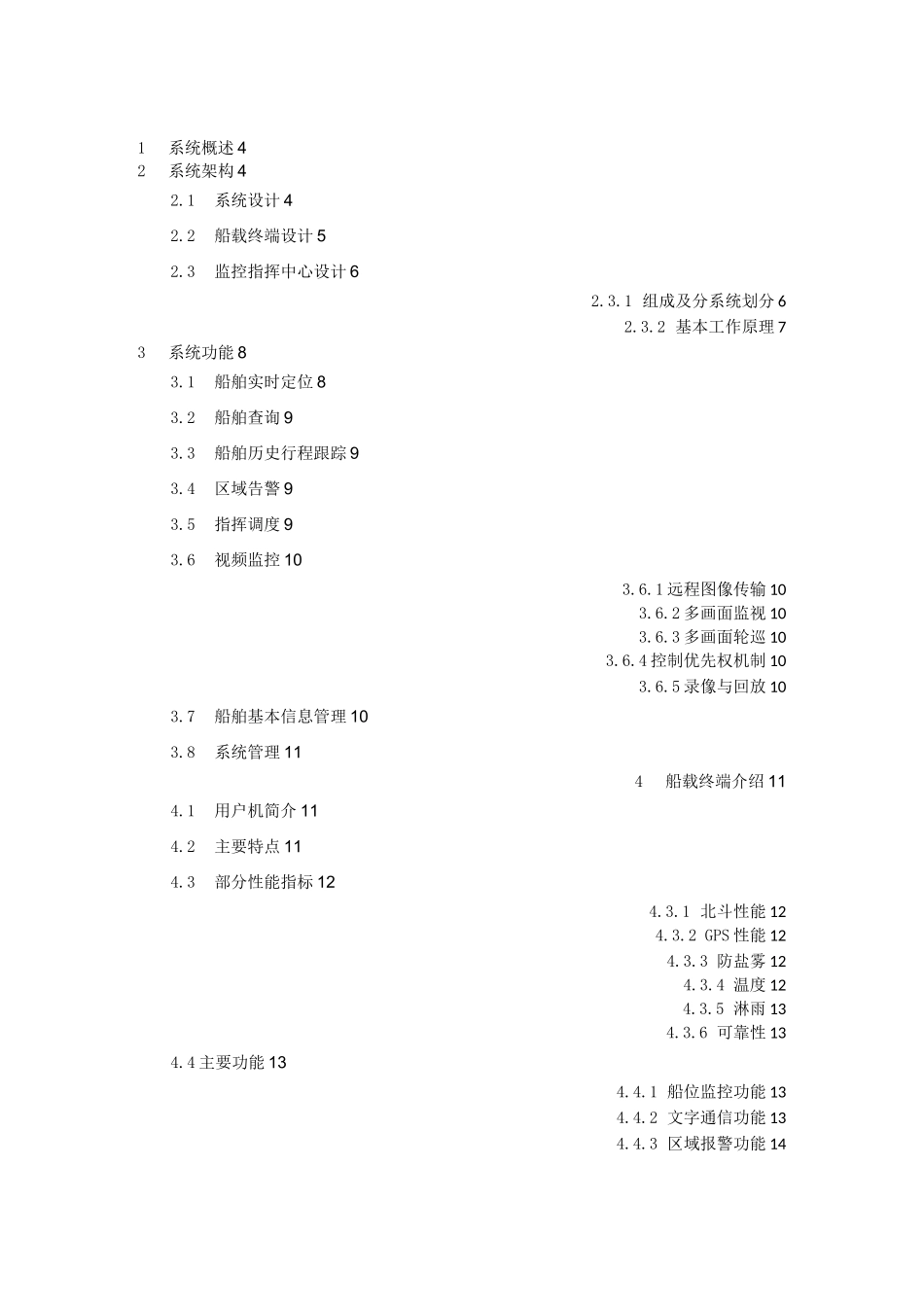

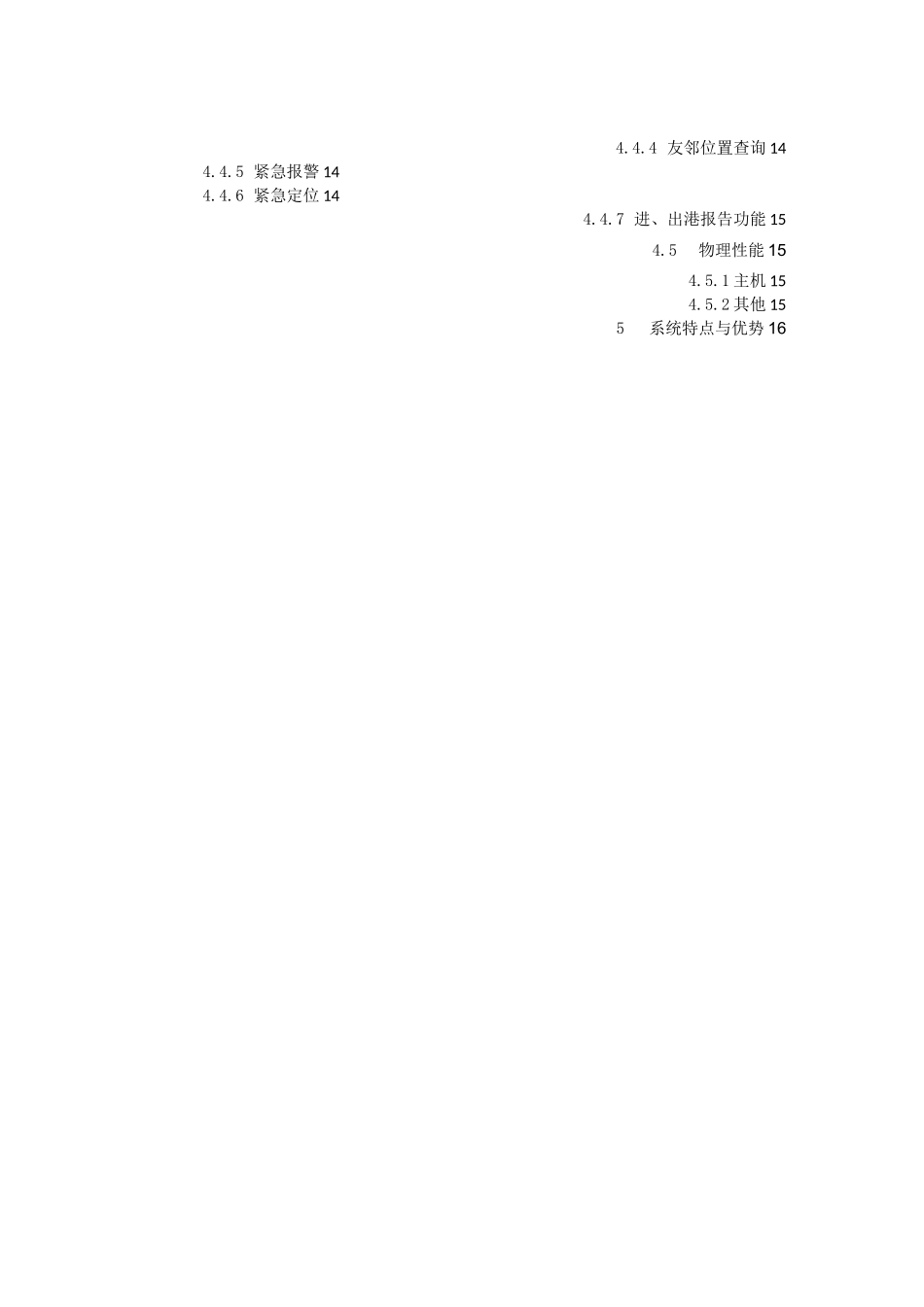

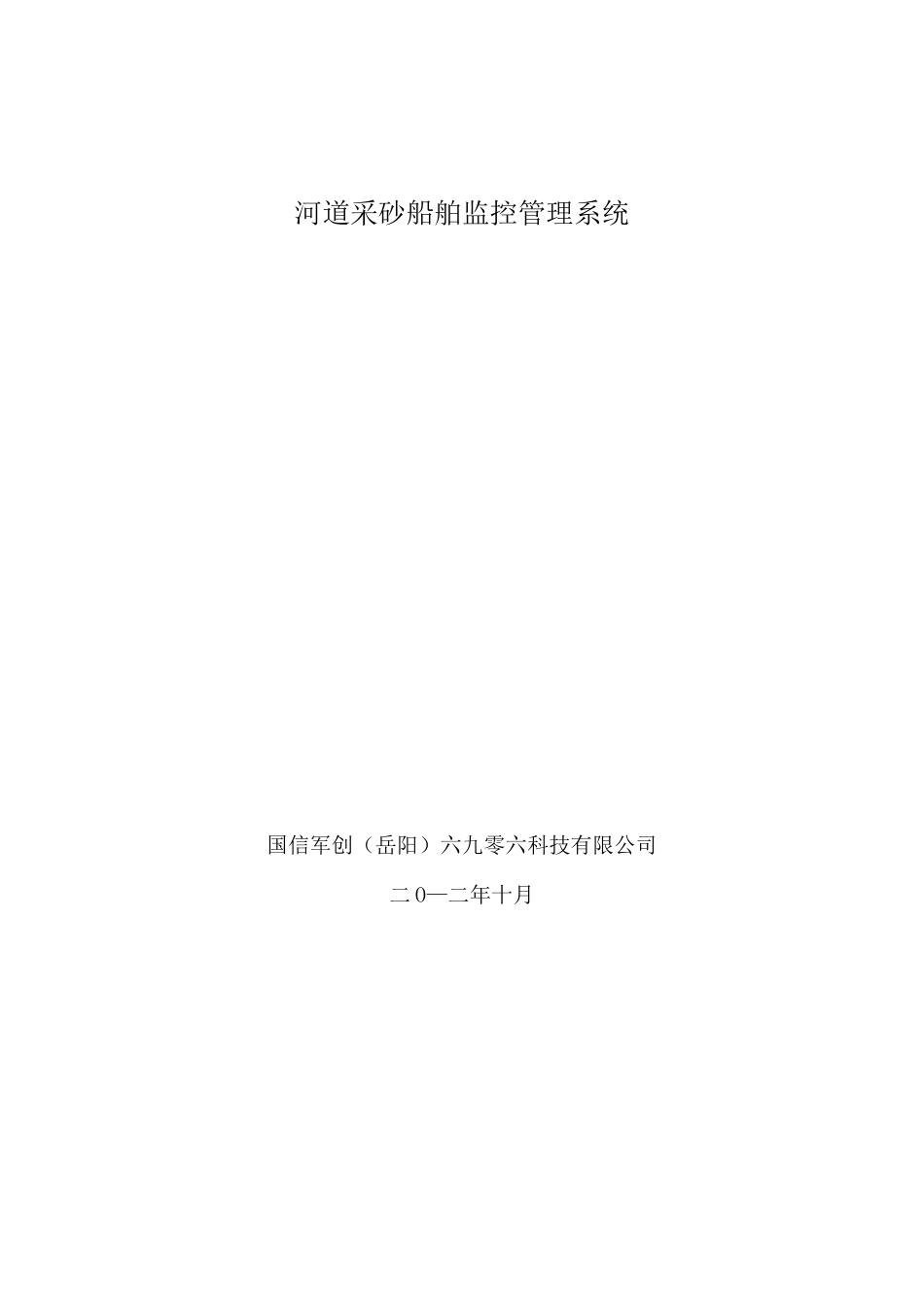

河道采砂船舶监控管理系统国信军创（岳阳）六九零六科技有限公司二O—二年十月1系统概述42系统架构42.1系统设计42.2船载终端设计52.3监控指挥中心设计62.3.1组成及分系统划分62.3.2基本工作原理73系统功能83.1船舶实时定位83.2船舶查询93.3船舶历史行程跟踪93.4区域告警93.5指挥调度93.6视频监控103.6.1远程图像传输103.6.2多画面监视103.6.3多画面轮巡103.6.4控制优先权机制103.6.5录像与回放103.7船舶基本信息管理103.8系统管理114船载终端介绍114.1用户机简介114.2主要特点114.3部分性能指标124.3.1北斗性能124.3.2GPS性能124.3.3防盐雾124.3.4温度124.3.5淋雨134.3.6可靠性134.4主要功能134.4.1船位监控功能134.4.2文字通信功能134.4.3区域报警功能144.4.4友邻位置查询144.4.5紧急报警144.4.6紧急定位144.4.7进、出港报告功能154.5物理性能154.5.1主机154.5.2其他155系统特点与优势16北斗卫星国信军创（岳阳）的06监控中右适营服务中心图1系统体系结构在岳阳市河道采砂管理局设立总监控中心，对所有注册挖沙船进行监控调度、搜救指挥，提供气象、报警等的发播和查询服务以及船地间的信息转发。在其它需要的地方设立分监控中心，配置监控中心的远程监控终端，用于所辖船舶监控调度及遇险后搜救过程中的监控指挥。2.2船载终端设计在挖沙船上配置船载终端如图2所示，用于船舶导航及输入报告电文、显示调度命令信息等。()主要由操作员操作的操作台、监控信息处理及显示平台3）数据处理及备份子系统包括数据中央处理器等处理模块在内，主要由数据和信息处理软件和相应的硬件支撑平台组成。4）数据通信子系统包括VPN地面网数据通信设备。5）电源子系统主要由主电源、备份UPS和相关供配电设备组成。整个系统设备的基本组成示意如下图所示。图3系统设备组成图2.3.2基本工作原理监控中心接收各监控终端的信息，将其传送给数据处理及备份子系统进行数据合理性检验和信号完好性检验，并存储在数据库中；监控及操作子系统基于电矗掠鼻打1直按囲嘴=5子地图可视化显示监控终端的实时数据，接收本地操作台的控制命令并将其解释为对各监控终端或系统设备的控制命令；监控指挥中心通过数据通信子系统将监控中心的数据通播到各移动通信终端。主监控指挥中心图4监控指挥中心功能结构图3系统功能3.1船舶实时定位船舶实时定位：24小时连续不断提供被监控船舶的位置信息，可通过对船舶点名查看、设置形态、定时发送、报警发送等多种方式获得静态或动态数据信息。主要包括以下功能：♦分组监控：系统根据用户的组织结构和管理结构，可以对船舶分级分组管理，在监控的时候，可以对不同的分组船舶进行监控。♦实时轨迹显示：根据需要以点或线的方式显示船舶实时行驶轨迹。♦多目标监控：在同一个监控窗口中同时监控多个目标。♦设置监控频率：可以设定船舶按照不同的频率，如3分钟一次或者1小时一次等，向中心回传船舶信息。而同时报警信息是实时传送的，不受监控频率的限制。3.2船舶查询•定点查船用鼠标选择一条船只或在地图上点击某位置，在设定的范围内船舶自动回传其位置及相关信息，并刷新地图。•查询船舶根据船舶编号、船号、或位置查询相关船舶，并显示出当前位置、方向和状态。3.3船舶历史行程跟踪船舶历史轨迹回放就是提供对船舶历史行程情况的查询和回放。♦历史轨迹回放：轨迹回放功能主要向用户提供对船舶历史行程的回查并显示线状或点状运行路线。♦轨迹导出：可将历史轨迹数据导出为XML文件或海图文件。♦定点行程查询：根据地点查询船舶是否到过该区域。♦行程记录报表：以文本报表的形式显示船舶在特定时段的行驶轨迹并可打印或下载保存。3.4区域告警可在电子地图中绘制告警区域，船舶一旦进入告警区域，控制中心会自动进行告警，并通知进入告警区域的船舶。3.5指挥调度接收到报警数据后，用比较醒目的符号状态显示移动目标，同时伴以声音提示。不同于特定的固化声音报警，软件平台可将信息内容转化为语音播出。根据监控中心提供的信息，及时发送调度信息发送给相关部门和相关船只，并反馈调度的结果。3.6视频监控3.6.1远程图像传输系统采用3G无线传输，使用一张WCDMA卡传输视频。监控...
