带传动例题与自测题VIP免费

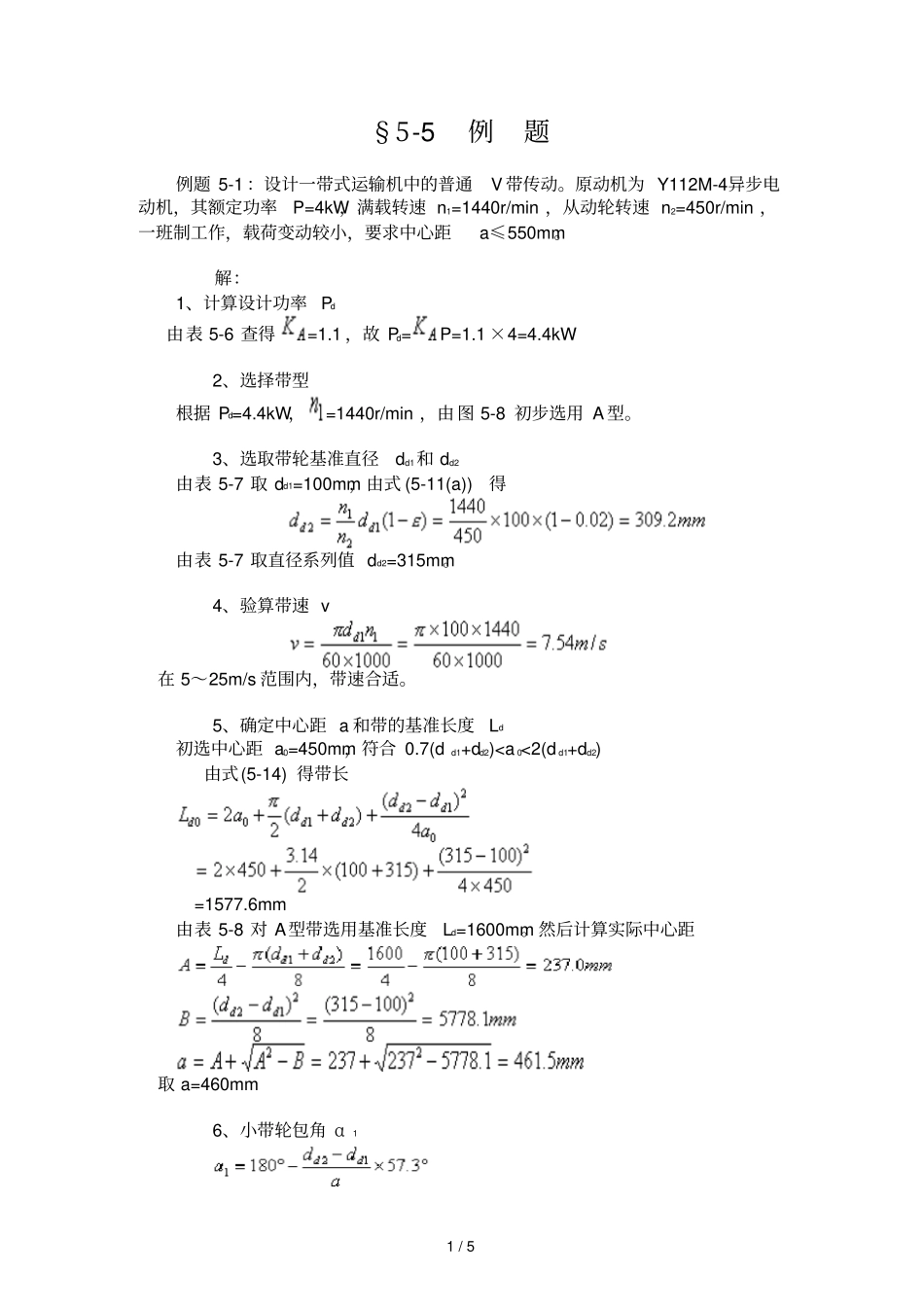

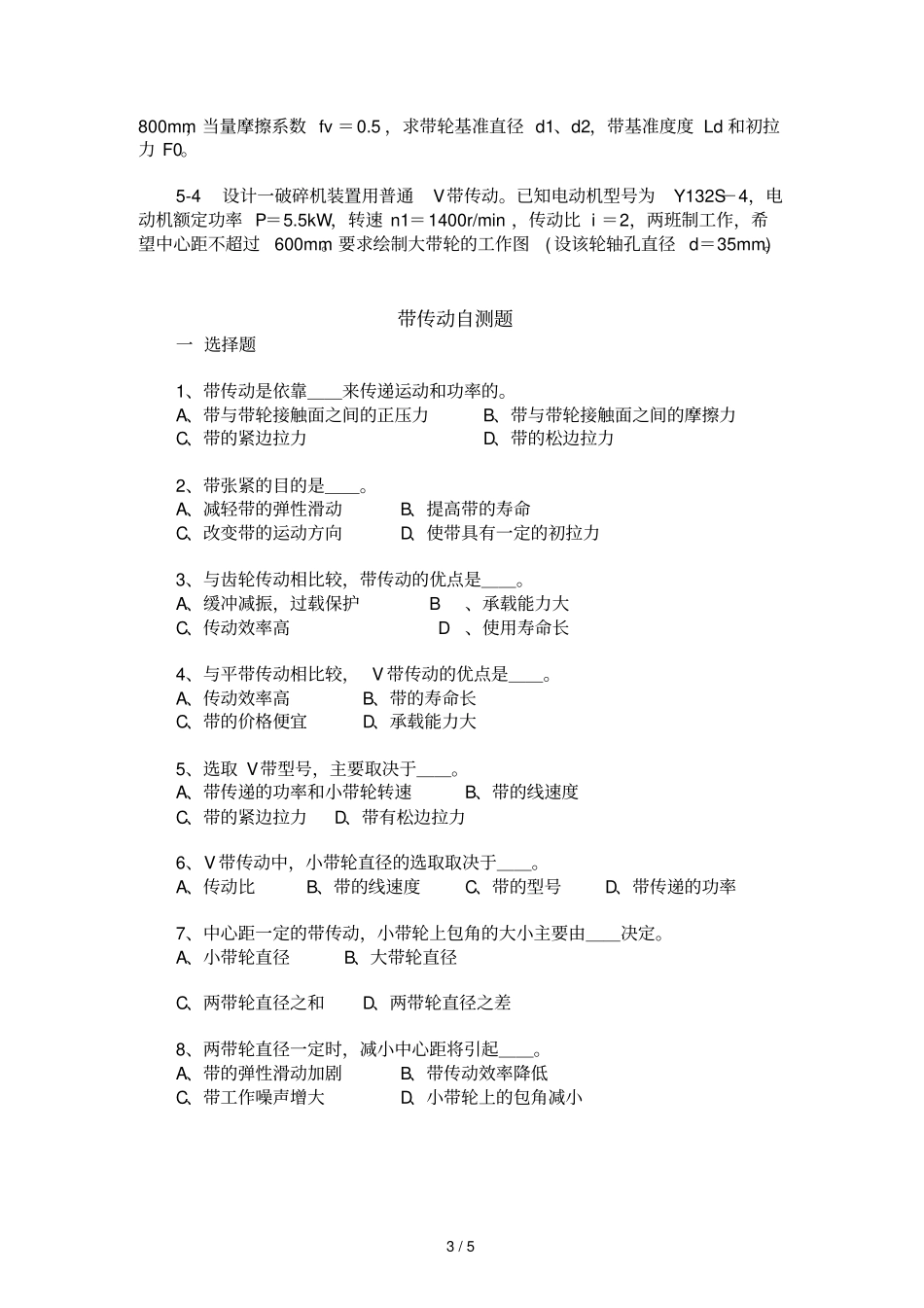

1/5§5-5例题例题5-1：设计一带式运输机中的普通V带传动。原动机为Y112M-4异步电动机，其额定功率P=4kW，满载转速n1=1440r/min，从动轮转速n2=450r/min，一班制工作，载荷变动较小，要求中心距a≤550mm。解：1、计算设计功率Pd由表5-6查得=1.1，故Pd=P=1.1×4=4.4kW2、选择带型根据Pd=4.4kW，=1440r/min，由图5-8初步选用A型。3、选取带轮基准直径dd1和dd2由表5-7取dd1=100mm，由式(5-11(a))得由表5-7取直径系列值dd2=315mm。4、验算带速v在5～25m/s范围内，带速合适。5、确定中心距a和带的基准长度Ld初选中心距a0=450mm，符合0.7(dd1+dd2)
