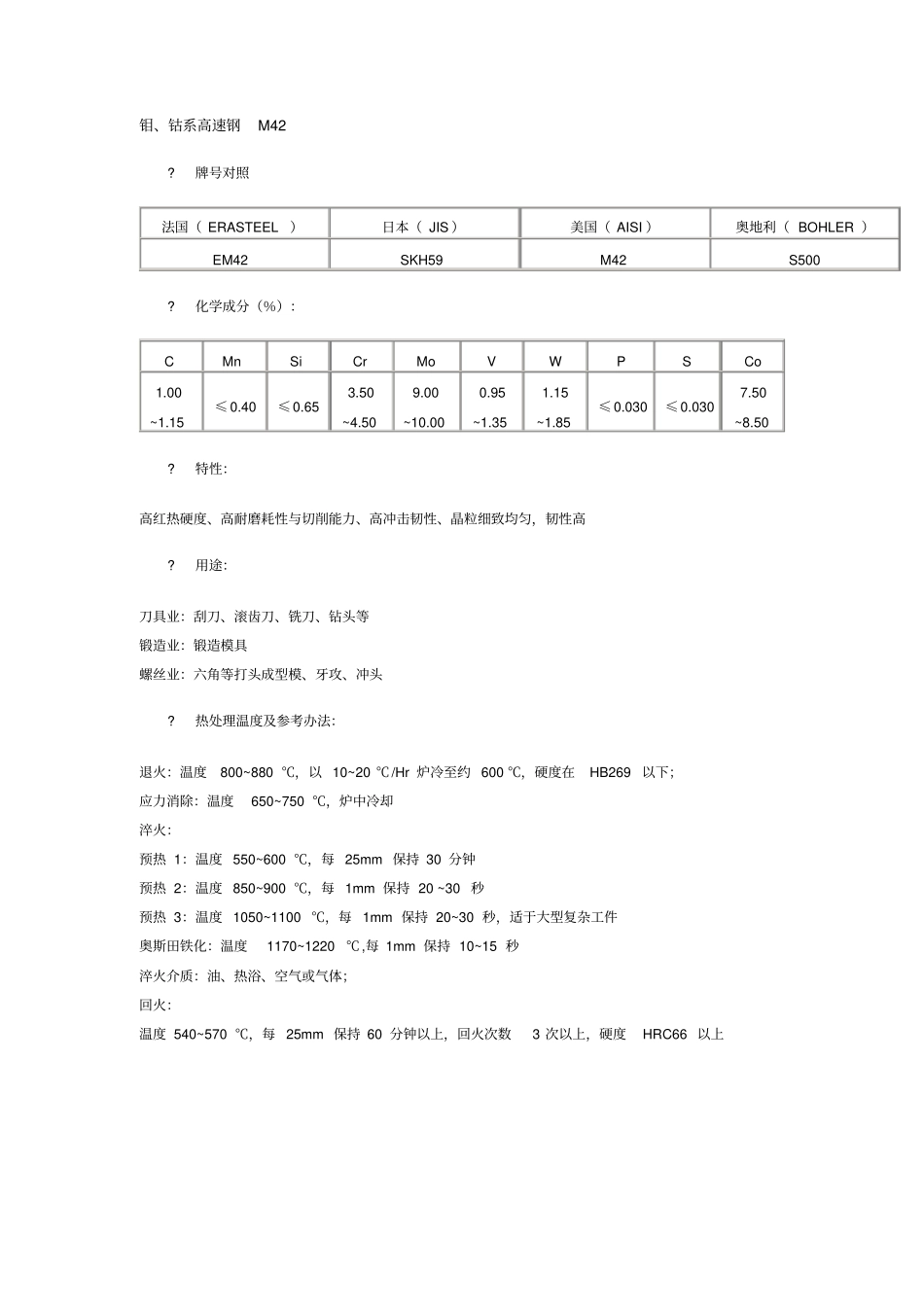

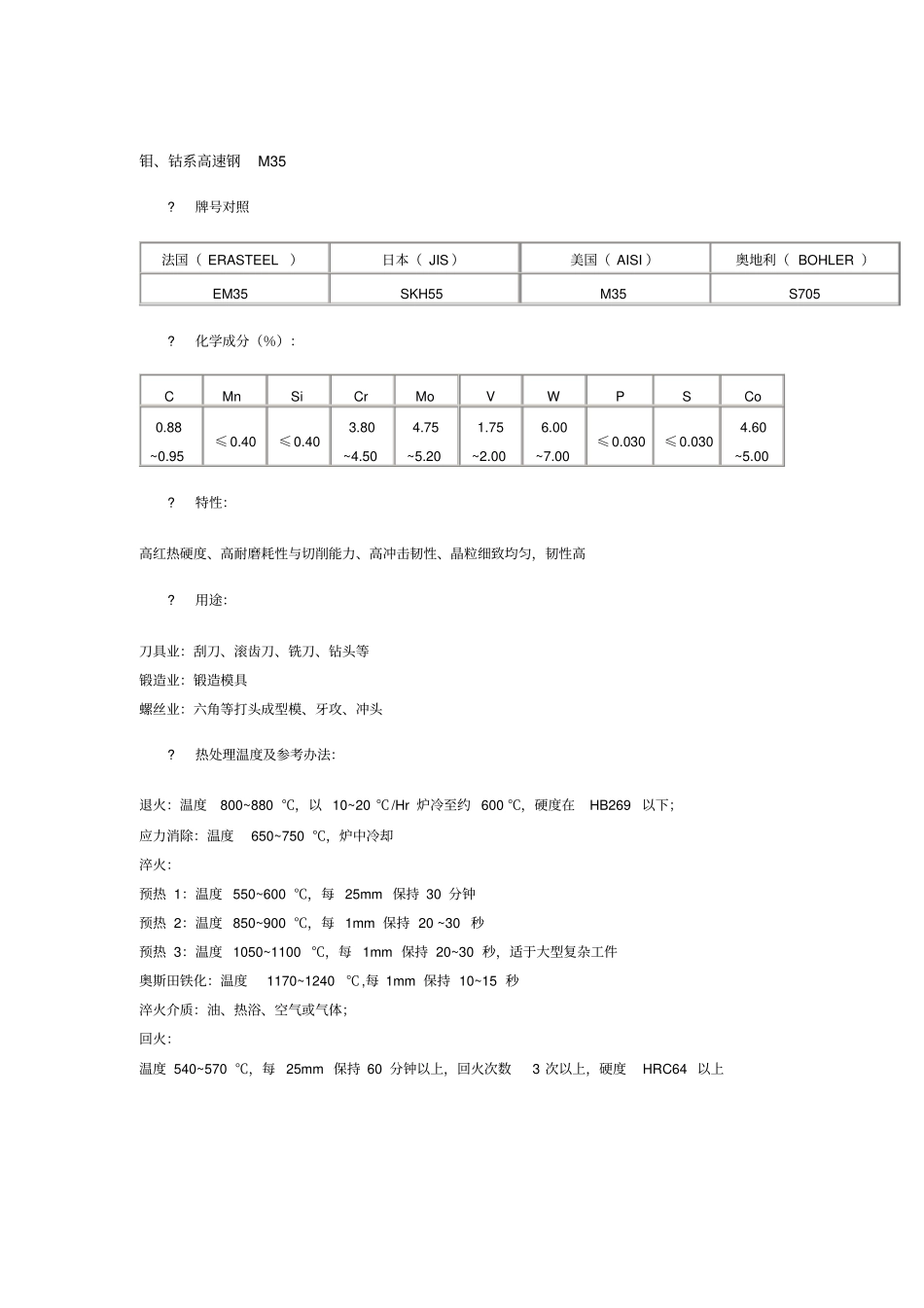

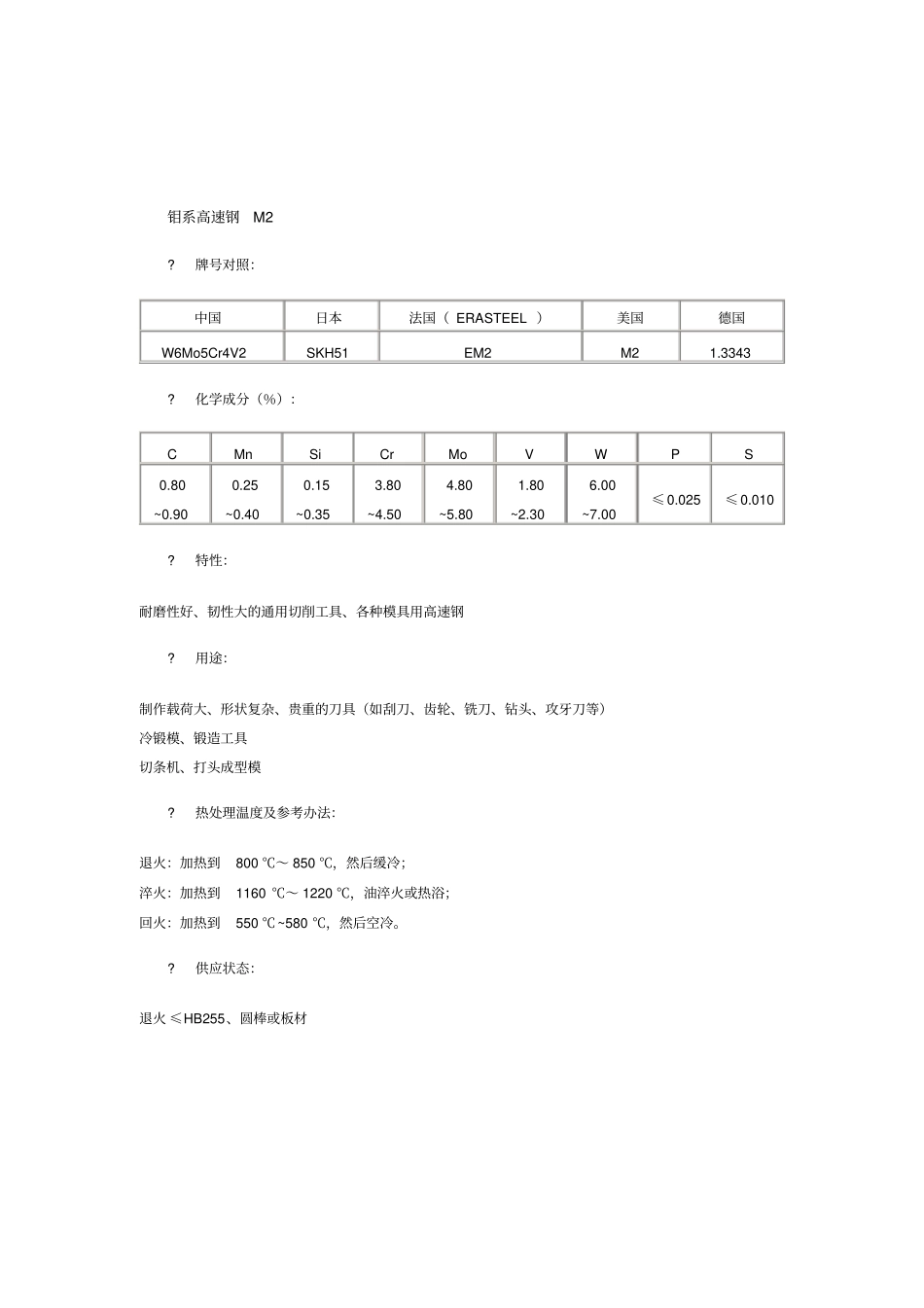

钼系高速钢M2?牌号对照：中国日本法国（ERASTEEL）美国德国W6Mo5Cr4V2SKH51EM2M21.3343?化学成分（％）：CMnSiCrMoVWPS0.80~0.900.25~0.400.15~0.353.80~4.504.80~5.801.80~2.306.00~7.00≤0.025≤0.010?特性：耐磨性好、韧性大的通用切削工具、各种模具用高速钢?用途：制作载荷大、形状复杂、贵重的刀具（如刮刀、齿轮、铣刀、钻头、攻牙刀等）冷锻模、锻造工具切条机、打头成型模?热处理温度及参考办法：退火：加热到800℃～850℃，然后缓冷；淬火：加热到1160℃～1220℃，油淬火或热浴；回火：加热到550℃~580℃，然后空冷。?供应状态：退火≤HB255、圆棒或板材钼、钴系高速钢M35?牌号对照法国（ERASTEEL）日本（JIS）美国（AISI）奥地利（BOHLER）EM35SKH55M35S705?化学成分（％）：CMnSiCrMoVWPSCo0.88~0.95≤0.40≤0.403.80~4.504.75~5.201.75~2.006.00~7.00≤0.030≤0.0304.60~5.00?特性：高红热硬度、高耐磨耗性与切削能力、高冲击韧性、晶粒细致均匀，韧性高?用途：刀具业：刮刀、滚齿刀、铣刀、钻头等锻造业：锻造模具螺丝业：六角等打头成型模、牙攻、冲头?热处理温度及参考办法：退火：温度800~880℃，以10~20℃/Hr炉冷至约600℃，硬度在HB269以下；应力消除：温度650~750℃，炉中冷却淬火：预热1：温度550~600℃，每25mm保持30分钟预热2：温度850~900℃，每1mm保持20~30秒预热3：温度1050~1100℃，每1mm保持20~30秒，适于大型复杂工件奥斯田铁化：温度1170~1240℃,每1mm保持10~15秒淬火介质：油、热浴、空气或气体；回火：温度540~570℃，每25mm保持60分钟以上，回火次数3次以上，硬度HRC64以上钼、钴系高速钢M42?牌号对照法国（ERASTEEL）日本（JIS）美国（AISI）奥地利（BOHLER）EM42SKH59M42S500?化学成分（％）：CMnSiCrMoVWPSCo1.00~1.15≤0.40≤0.653.50~4.509.00~10.000.95~1.351.15~1.85≤0.030≤0.0307.50~8.50?特性：高红热硬度、高耐磨耗性与切削能力、高冲击韧性、晶粒细致均匀，韧性高?用途：刀具业：刮刀、滚齿刀、铣刀、钻头等锻造业：锻造模具螺丝业：六角等打头成型模、牙攻、冲头?热处理温度及参考办法：退火：温度800~880℃，以10~20℃/Hr炉冷至约600℃，硬度在HB269以下；应力消除：温度650~750℃，炉中冷却淬火：预热1：温度550~600℃，每25mm保持30分钟预热2：温度850~900℃，每1mm保持20~30秒预热3：温度1050~1100℃，每1mm保持20~30秒，适于大型复杂工件奥斯田铁化：温度1170~1220℃,每1mm保持10~15秒淬火介质：油、热浴、空气或气体；回火：温度540~570℃，每25mm保持60分钟以上，回火次数3次以上，硬度HRC66以上粉末高速钢?牌号对照美国法国埃赫曼奥地利百禄瑞典一胜百A23ASP2023—ASP-23A30ASP2030S590ASP-30A60ASP2060—ASP-60?化学成分（％）：牌号CCrMoVWCoA231.284.205.003.106.40—A301.304.205.003.106.408.30A602.304.107.006.506.4010.3?ASP20231、特性：极高韧性均匀细致碳化物组织、兼具横向与纵向机械性质2、用途：切削工具：拉刀、滚齿刀、铣刀、牙攻、特殊钻头等成型工具：冷扎工作辊、冲棒、牙轮、IC封装模具、冷/温锻造模其他：精密冲压模、分条刀?ASP20301、特性：兼具极高韧性及耐热性均匀细致碳化物组织、兼具横向与纵向机械性质2、用途：切削工具：拉刀、滚齿刀、端铣刀、刮齿刀、牙攻、特殊钻头等冲压工具：冷间成型、粉末成型、精密冲剪用途模具应用：六角整头模、冷/温锻造模其他：IC封装模、分条刀、裁剪刀、冷轧辊?ASP20601、特性：极高强度及耐磨耗性均匀细致碳化物组织、兼具横向与纵向机械性质2、用途：切削工具：拉刀、滚齿刀、牙攻、特殊钻头等成型工具：冷扎工作辊、冲棒、牙轮其他：精密冲压模、分条刀?热处理温度及参考办法：钢种淬火温度回火温度×次数硬度（HRC）A231100-1180℃560-580℃×360-651175-1220℃550-570℃×364-66A301050-1180℃560-580℃×362-651180-1220℃560-580℃×365-671180-1220℃540-560℃×367-68A601180-1200℃540-560℃×367-70高速钢GV3——丝锥专用GV3高速钢为新一代丝锥、板牙及螺纹刀具专用牌号，乃是法国埃赫曼高速钢公司经过多年努力于2004年研制成功，目的在与取代传统...
