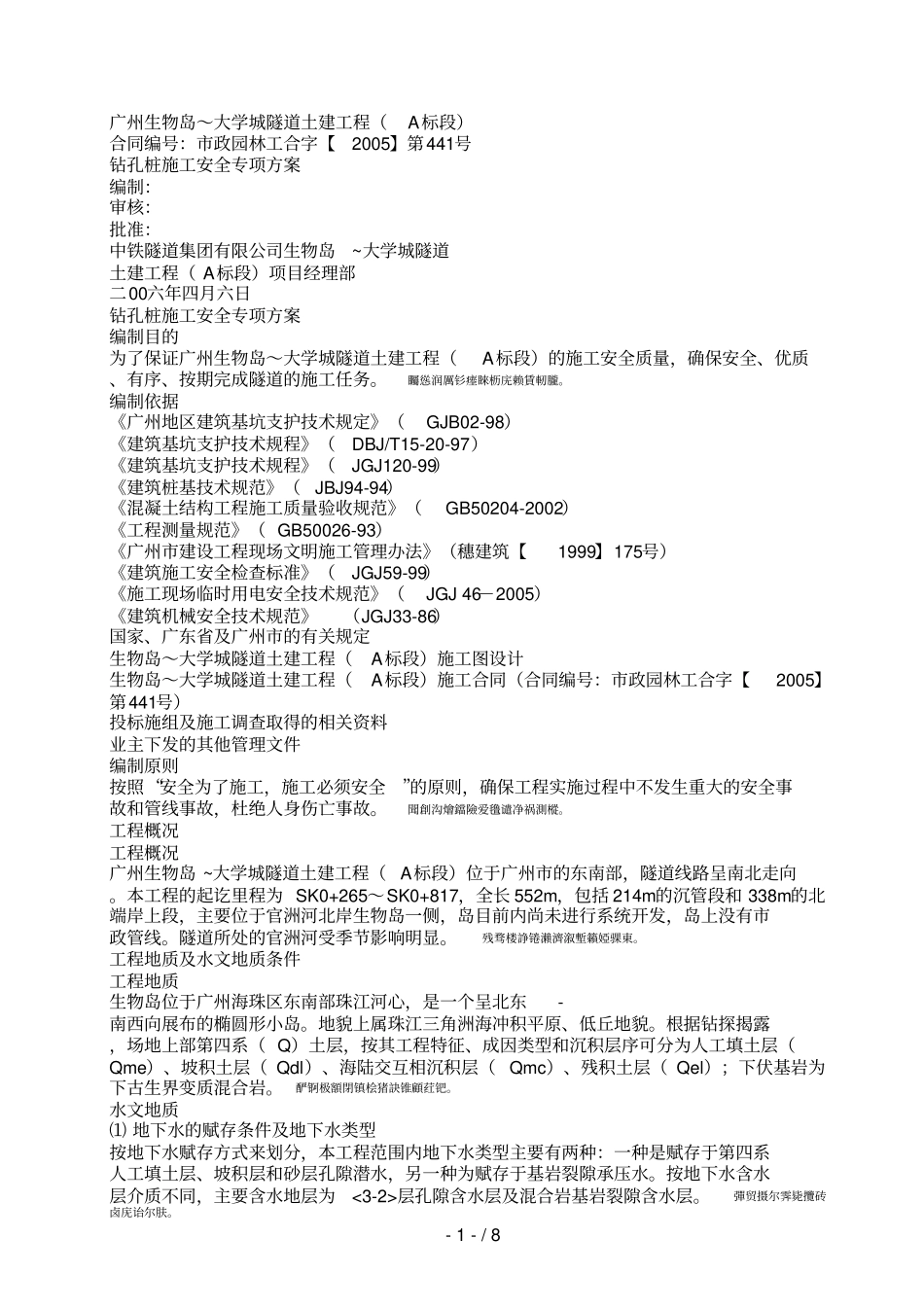

-1-/8广州生物岛～大学城隧道土建工程（A标段）合同编号：市政园林工合字【2005】第441号钻孔桩施工安全专项方案编制：审核：批准：中铁隧道集团有限公司生物岛~大学城隧道土建工程（A标段）项目经理部二00六年四月六日钻孔桩施工安全专项方案编制目的为了保证广州生物岛～大学城隧道土建工程（A标段）的施工安全质量，确保安全、优质、有序、按期完成隧道的施工任务。矚慫润厲钐瘗睞枥庑赖賃軔朧。编制依据《广州地区建筑基坑支护技术规定》（GJB02-98）《建筑基坑支护技术规程》（DBJ/T15-20-97）《建筑基坑支护技术规程》（JGJ120-99）《建筑桩基技术规范》（JBJ94-94）《混凝土结构工程施工质量验收规范》（GB50204-2002）《工程测量规范》（GB50026-93）《广州市建设工程现场文明施工管理办法》（穗建筑【1999】175号）《建筑施工安全检查标准》（JGJ59-99）《施工现场临时用电安全技术规范》（JGJ46－2005）《建筑机械安全技术规范》（JGJ33-86）国家、广东省及广州市的有关规定生物岛～大学城隧道土建工程（A标段）施工图设计生物岛～大学城隧道土建工程（A标段）施工合同（合同编号：市政园林工合字【2005】第441号）投标施组及施工调查取得的相关资料业主下发的其他管理文件编制原则按照“安全为了施工，施工必须安全”的原则，确保工程实施过程中不发生重大的安全事故和管线事故，杜绝人身伤亡事故。聞創沟燴鐺險爱氇谴净祸測樅。工程概况工程概况广州生物岛~大学城隧道土建工程（A标段）位于广州市的东南部，隧道线路呈南北走向。本工程的起讫里程为SK0+265～SK0+817，全长552m，包括214m的沉管段和338m的北端岸上段，主要位于官洲河北岸生物岛一侧，岛目前内尚未进行系统开发，岛上没有市政管线。隧道所处的官洲河受季节影响明显。残骛楼諍锩瀨濟溆塹籟婭骒東。工程地质及水文地质条件工程地质生物岛位于广州海珠区东南部珠江河心，是一个呈北东-南西向展布的椭圆形小岛。地貌上属珠江三角洲海冲积平原、低丘地貌。根据钻探揭露，场地上部第四系（Q）土层，按其工程特征、成因类型和沉积层序可分为人工填土层（Qme）、坡积土层（Qdl）、海陆交互相沉积层（Qmc）、残积土层（Qel）；下伏基岩为下古生界变质混合岩。酽锕极額閉镇桧猪訣锥顧荭钯。水文地质⑴地下水的赋存条件及地下水类型按地下水赋存方式来划分，本工程范围内地下水类型主要有两种：一种是赋存于第四系人工填土层、坡积层和砂层孔隙潜水，另一种为赋存于基岩裂隙承压水。按地下水含水层介质不同，主要含水地层为<3-2>层孔隙含水层及混合岩基岩裂隙含水层。彈贸摄尔霁毙攬砖卤庑诒尔肤。-2-/8⑵地下水补给、径流和排泄条件本工程地处亚热带季风性气候区，其中大气降雨是本区地下水的主要补给来源之一，每年4～9月份是地下水的补给期，10月～次年3月为地下水消耗期和排泄期。根据本路段的岩土层特征及地表水的分布特征分析，本路段地下水的主要补给来源以大气降水和官洲河水的渗透补给为主。其中第四系孔隙水，属浅循环地下水，与官洲河河水水力联系明显，地下水位受涨落潮影响上下波动，天然水力坡度不大；基岩裂隙水以垂直循环为主，径流途径不大。排泄方式主要表现为在江水低潮时向江河排泄，另外主要以地表蒸发和植物蒸腾方式排泄。謀荞抟箧飆鐸怼类蒋薔點鉍杂。⑶地下水的富水性本工程区内地下水主要为赋存于第四系冲积<3-2>层粉细层砂孔隙类潜水，其次为赋存于基岩中的裂隙承压水。砂层普遍呈松散状，透水性较强，但分布范围较局限，富水性有限；基岩中裂隙发育部位，透水性一般，具承压裂隙水，富水性有限，透水性差，富水性弱，为弱透水层或相对隔水层。本工程区域内地下水富水性贫乏到一般。厦礴恳蹒骈時盡继價骚卺癩龔。设计概况围护桩设计本工程围护结构采用桩锚支护、锚杆格梁＋喷锚支护、喷锚支护等支护方式。桩锚支护组成方式为：围护桩采用钻孔灌注桩，分别为φ1000@1200或φ1200@1400，桩顶设冠梁，冠梁下部每间隔2m加设腰梁，桩间采用旋喷桩挡土、止水，再加设预应力锚索。场地放坡开挖到8.3m平台后，进行钻孔桩施工，钻孔桩混凝土等级C30，钢筋为HPB235，HRB335，混凝土保护层70mm。采用...
