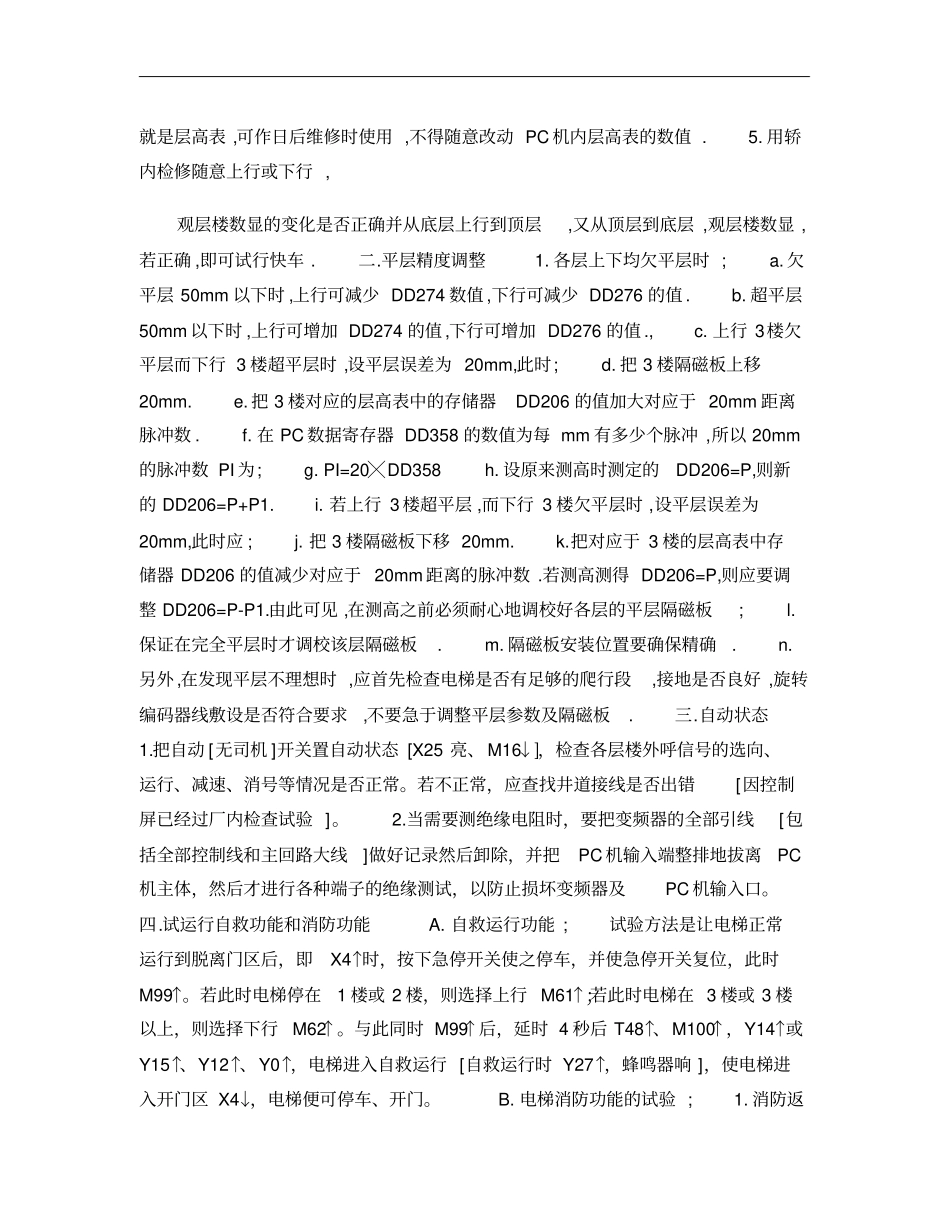

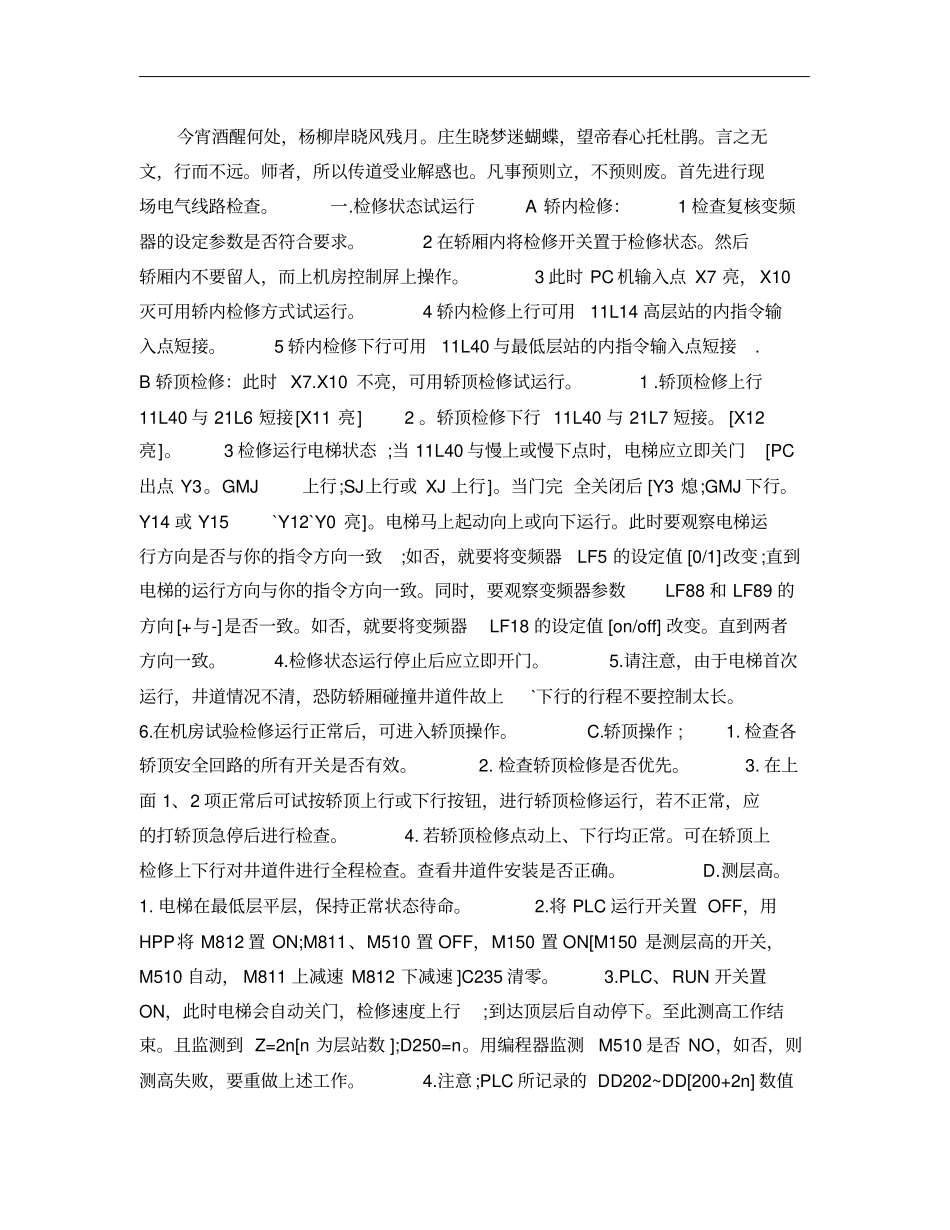

今宵酒醒何处，杨柳岸晓风残月。庄生晓梦迷蝴蝶，望帝春心托杜鹃。言之无文，行而不远。师者，所以传道受业解惑也。凡事预则立，不预则废。首先进行现场电气线路检查。一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。2在轿厢内将检修开关置于检修状态。然后轿厢内不要留人，而上机房控制屏上操作。3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。4轿内检修上行可用11L14高层站的内指令输入点短接。5轿内检修下行可用11L40与最低层站的内指令输入点短接.B轿顶检修：此时X7.X10不亮，可用轿顶检修试运行。1.轿顶检修上行11L40与21L6短接[X11亮]2。轿顶检修下行11L40与21L7短接。[X12亮]。3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC出点Y3。GMJ上行;SJ上行或XJ上行]。当门完全关闭后[Y3熄;GMJ下行。Y14或Y15`Y12`Y0亮]。电梯马上起动向上或向下运行。此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。如否，就要将变频器LF18的设定值[on/off]改变。直到两者方向一致。4.检修状态运行停止后应立即开门。5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。6.在机房试验检修运行正常后，可进入轿顶操作。C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。2.检查轿顶检修是否优先。3.在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。4.若轿顶检修点动上、下行均正常。可在轿顶上检修上下行对井道件进行全程检查。查看井道件安装是否正确。D.测层高。1.电梯在最低层平层，保持正常状态待命。2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。3.PLC、RUN开关置ON，此时电梯会自动关门，检修速度上行;到达顶层后自动停下。至此测高工作结束。且监测到Z=2n[n为层站数];D250=n。用编程器监测M510是否NO，如否，则测高失败，要重做上述工作。4.注意;PLC所记录的DD202~DD[200+2n]数值就是层高表,可作日后维修时使用,不得随意改动PC机内层高表的数值.5.用轿内检修随意上行或下行,观层楼数显的变化是否正确并从底层上行到顶层,又从顶层到底层,观层楼数显,若正确,即可试行快车.二.平层精度调整1.各层上下均欠平层时;a.欠平层50mm以下时,上行可减少DD274数值,下行可减少DD276的值.b.超平层50mm以下时,上行可增加DD274的值,下行可增加DD276的值.,c.上行3楼欠平层而下行3楼超平层时,设平层误差为20mm,此时;d.把3楼隔磁板上移20mm.e.把3楼对应的层高表中的存储器DD206的值加大对应于20mm距离脉冲数.f.在PC数据寄存器DD358的数值为每mm有多少个脉冲,所以20mm的脉冲数PI为;g.PI=20╳DD358h.设原来测高时测定的DD206=P,则新的DD206=P+P1.i.若上行3楼超平层,而下行3楼欠平层时,设平层误差为20mm,此时应;j.把3楼隔磁板下移20mm.k.把对应于3楼的层高表中存储器DD206的值减少对应于20mm距离的脉冲数.若测高测得DD206=P,则应要调整DD206=P-P1.由此可见,在测高之前必须耐心地调校好各层的平层隔磁板;l.保证在完全平层时才调校该层隔磁板.m.隔磁板安装位置要确保精确.n.另外,在发现平层不理想时,应首先检查电梯是否有足够的爬行段,接地是否良好,旋转编码器线敷设是否符合要求,不要急于调整平层参数及隔磁板.三.自动状态1.把自动[无司机]开关置自动状态[X25亮、M16↓]，检查各层楼外呼信号的选向、运行、减速、消号等情况是否正常。若不正常，应查找井道接线是否出错[因控制屏已经过厂内检查试验]。2.当需要测绝缘电阻时，要把变频器的全部引线[包括全部控制线和主回路大线]做好记录然后卸除，并把PC机输入端整排地拔离PC机主体，然后才进行各种端子的绝缘测试，以防止损坏变频器及PC机输入口。四.试运行自救功能和消防功能A.自救运行功能;试验方法是让电梯正常运行到脱离门区后，即X4↑时，按下急停开关使之停车，并使急停开关复位，此时...
