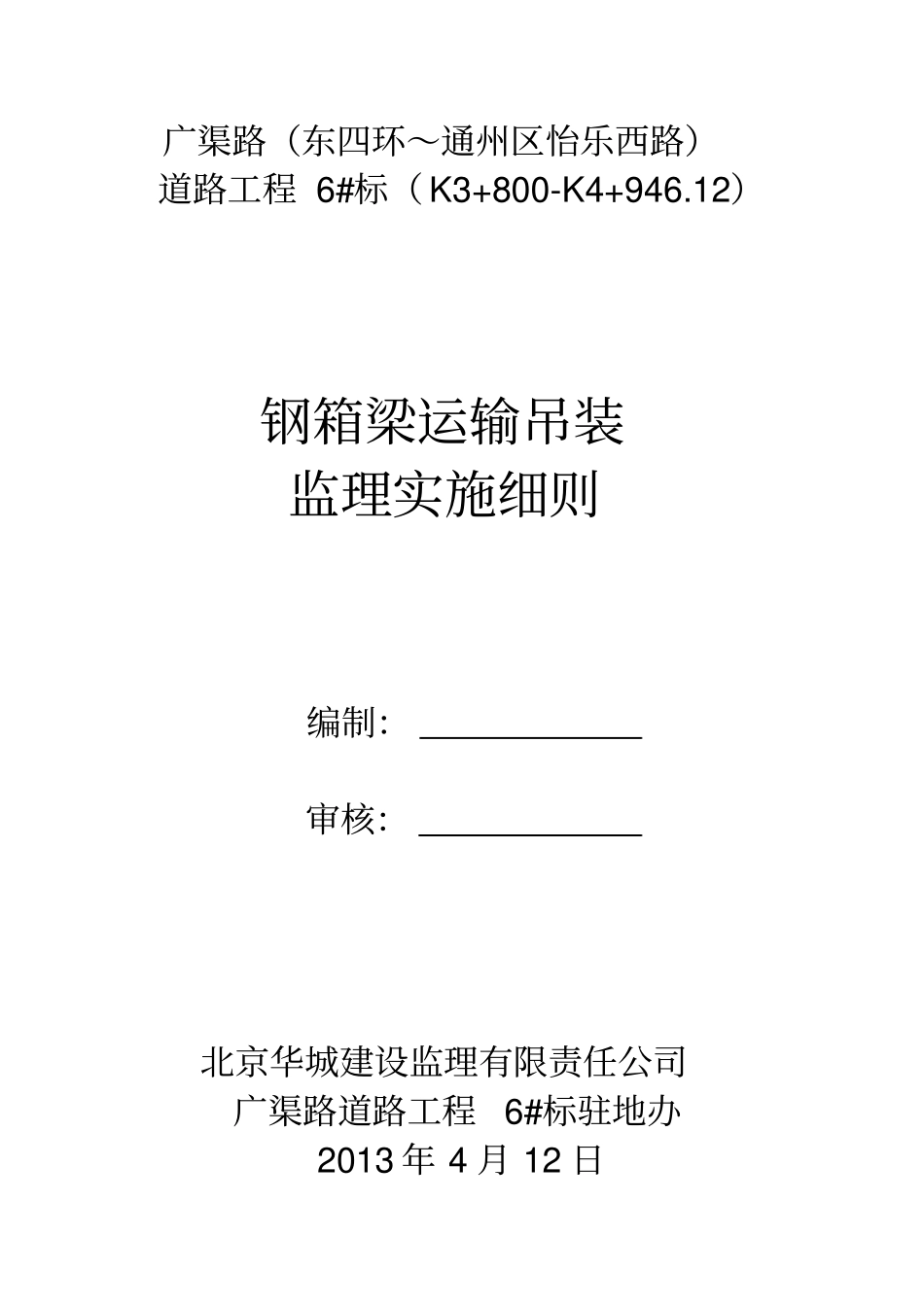

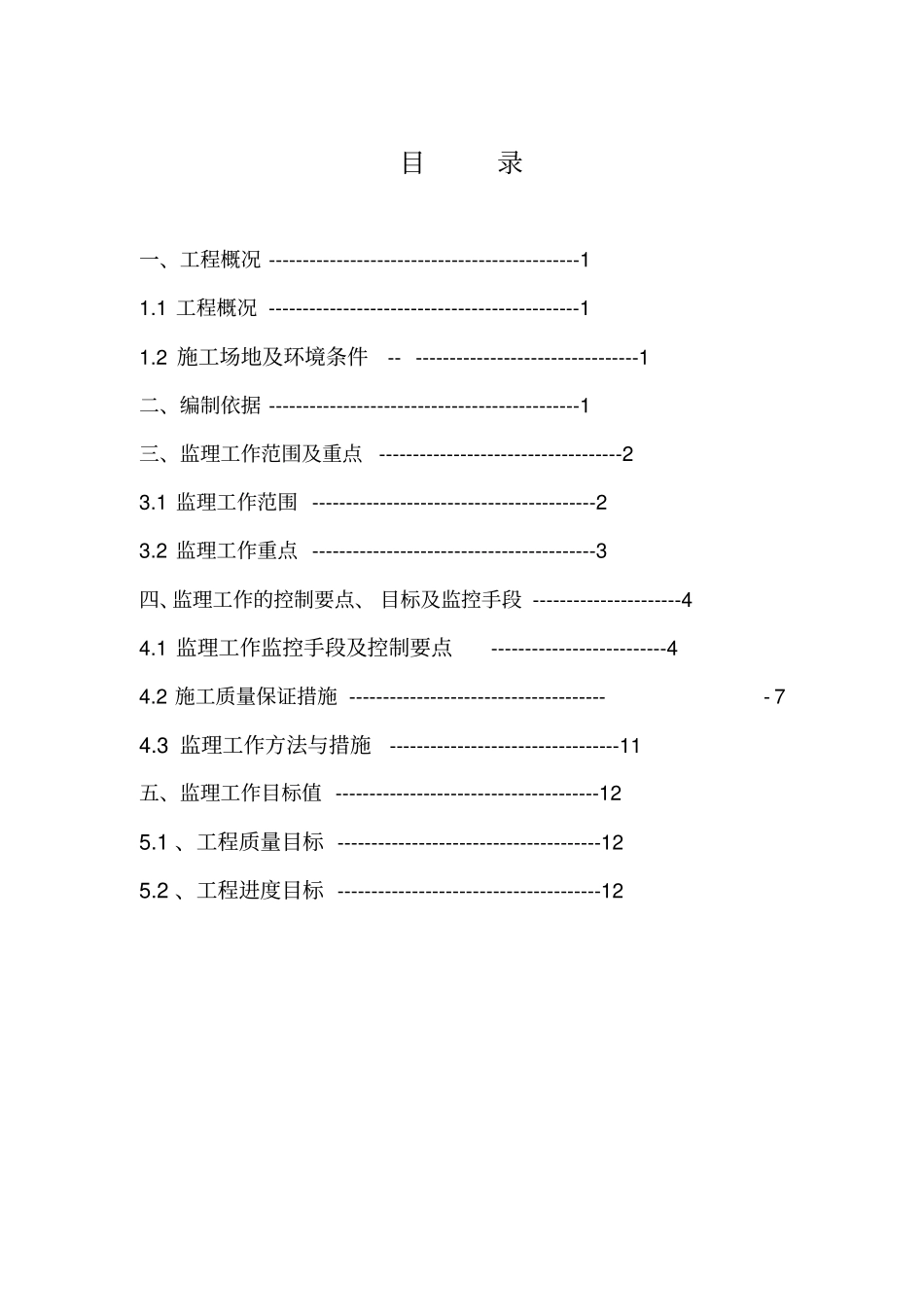

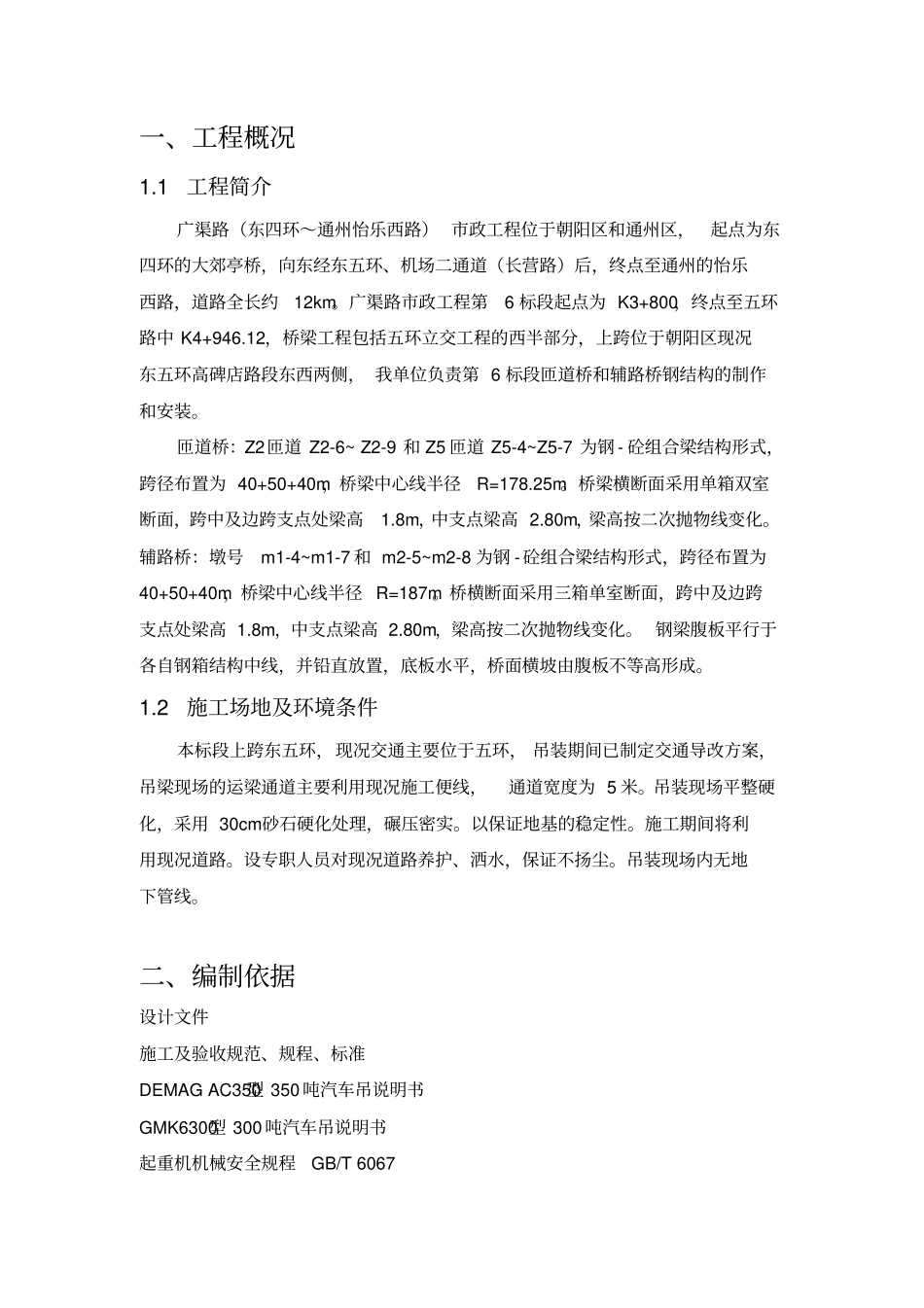

广渠路（东四环～通州区怡乐西路）道路工程6#标（K3+800-K4+946.12）钢箱梁运输吊装监理实施细则编制：审核：北京华城建设监理有限责任公司广渠路道路工程6#标驻地办2013年4月12日目录一、工程概况----------------------------------------------11.1工程概况----------------------------------------------11.2施工场地及环境条件-----------------------------------1二、编制依据----------------------------------------------1三、监理工作范围及重点------------------------------------23.1监理工作范围------------------------------------------23.2监理工作重点------------------------------------------3四、监理工作的控制要点、目标及监控手段----------------------44.1监理工作监控手段及控制要点--------------------------44.2施工质量保证措施---------------------------------------74.3监理工作方法与措施----------------------------------11五、监理工作目标值---------------------------------------125.1、工程质量目标---------------------------------------125.2、工程进度目标---------------------------------------12一、工程概况1.1工程简介广渠路（东四环～通州怡乐西路）市政工程位于朝阳区和通州区，起点为东四环的大郊亭桥，向东经东五环、机场二通道（长营路）后，终点至通州的怡乐西路，道路全长约12km。广渠路市政工程第6标段起点为K3+800，终点至五环路中K4+946.12，桥梁工程包括五环立交工程的西半部分，上跨位于朝阳区现况东五环高碑店路段东西两侧，我单位负责第6标段匝道桥和辅路桥钢结构的制作和安装。匝道桥：Z2匝道Z2-6~Z2-9和Z5匝道Z5-4~Z5-7为钢-砼组合梁结构形式，跨径布置为40+50+40m，桥梁中心线半径R=178.25m。桥梁横断面采用单箱双室断面，跨中及边跨支点处梁高1.8m，中支点梁高2.80m，梁高按二次抛物线变化。辅路桥：墩号m1-4~m1-7和m2-5~m2-8为钢-砼组合梁结构形式，跨径布置为40+50+40m，桥梁中心线半径R=187m。桥横断面采用三箱单室断面，跨中及边跨支点处梁高1.8m，中支点梁高2.80m，梁高按二次抛物线变化。钢梁腹板平行于各自钢箱结构中线，并铅直放置，底板水平，桥面横坡由腹板不等高形成。1.2施工场地及环境条件本标段上跨东五环，现况交通主要位于五环，吊装期间已制定交通导改方案，吊梁现场的运梁通道主要利用现况施工便线，通道宽度为5米。吊装现场平整硬化，采用30cm砂石硬化处理，碾压密实。以保证地基的稳定性。施工期间将利用现况道路。设专职人员对现况道路养护、洒水，保证不扬尘。吊装现场内无地下管线。二、编制依据设计文件施工及验收规范、规程、标准DEMAGAC350型350吨汽车吊说明书GMK6300型300吨汽车吊说明书起重机机械安全规程GB/T6067起重机用钢丝绳检验和报废实用规程GB/T5972起重机设计规范GB/T3811建筑卷扬机GB/T1955重要用途钢丝绳GB8918工程建设安装起重施工规范HG20201涂装前钢材料表面处理规程SYJ4007-86建筑钢结构焊接规程JGJ81-2000北京市建设工程施工现场管理办法（72号令）北京市建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-82-2003北京市桥梁工程施工安全技术规程DBJ01-85-2004北京市市政工程施工安全操作规程DBJ01-56-2001建设工程施工现场安全资料规程DB11/383-2006建设工程监理规程DBJ01-41-2002三、监理工作范围及重点3.1监理工作范围3.1.1按时编报、修改、完成监理实施细则及计划，做到全面落实；3.1.2熟悉合同文件和设计文件，了解工程现场，在认真学习合同文件、工作程序、工作标准和管理办法及图纸会审的基础上，由监理（或指定的责任人）负责组织监理人员以分项工程为单位实施上级与下级监理间的工作交底，认真填写图纸会审记录和监理工作交底记录；3.1.3参与交桩和设计交底工作，独立进行监理标段内贯通复测，并审查承包人提交的复测结果和施工图设计，进行现场交验并验收承包人施工放样，按时批复承包人报送的文件；3.1.4审核承包人授权的常驻工地现场代表的资质，以及其它派驻现场的主要技术、管理人员的资质，督促和检查承包人建立质...
