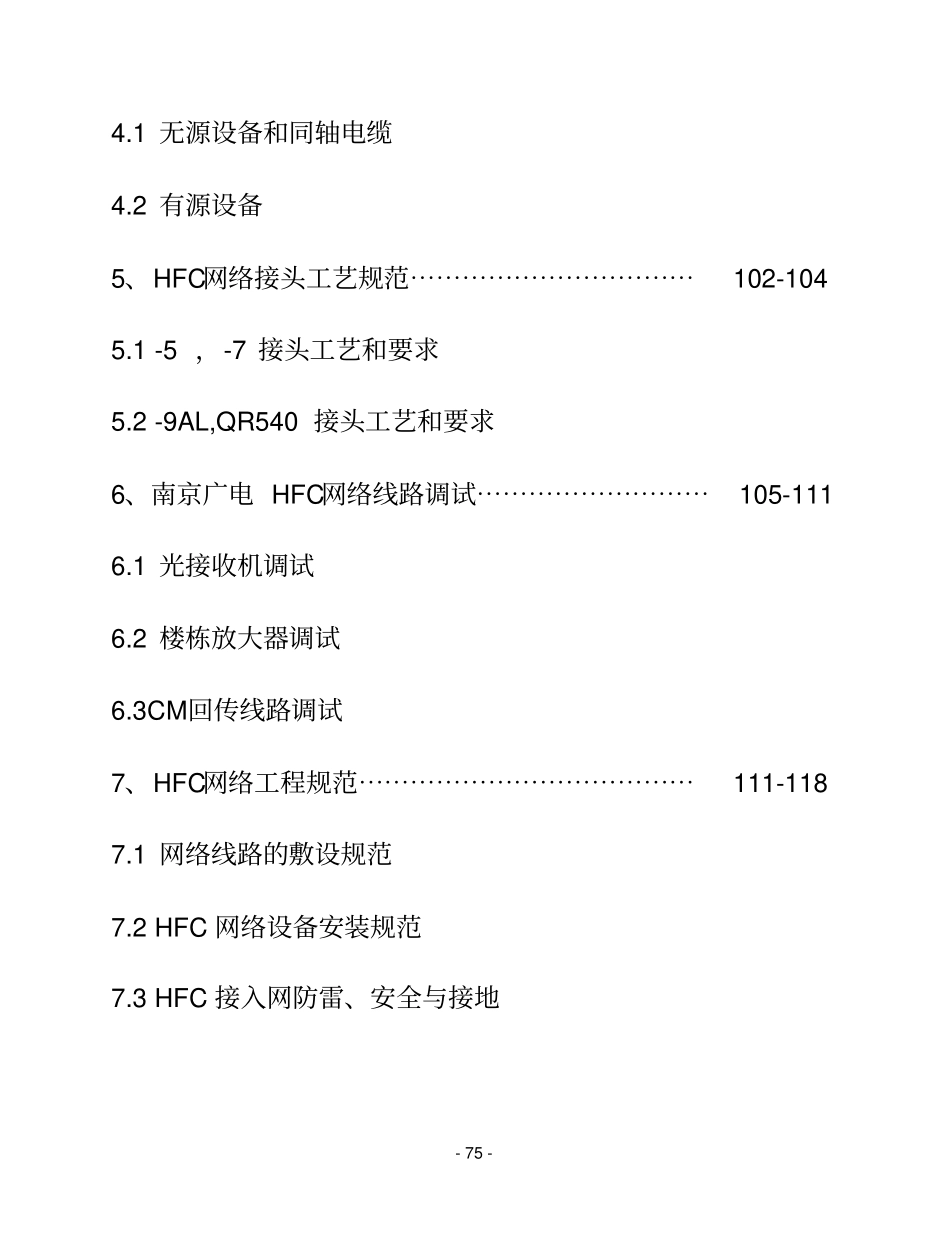

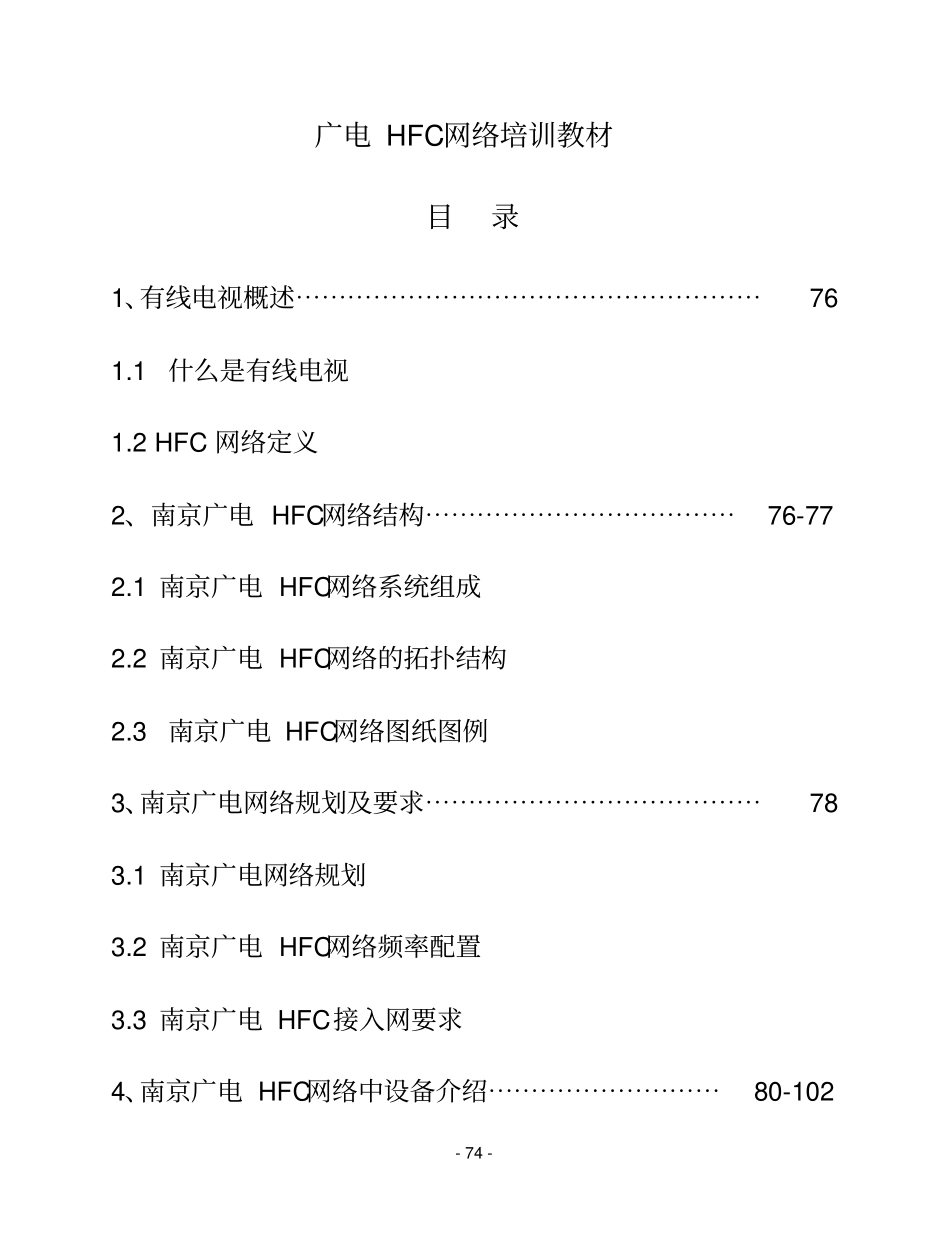

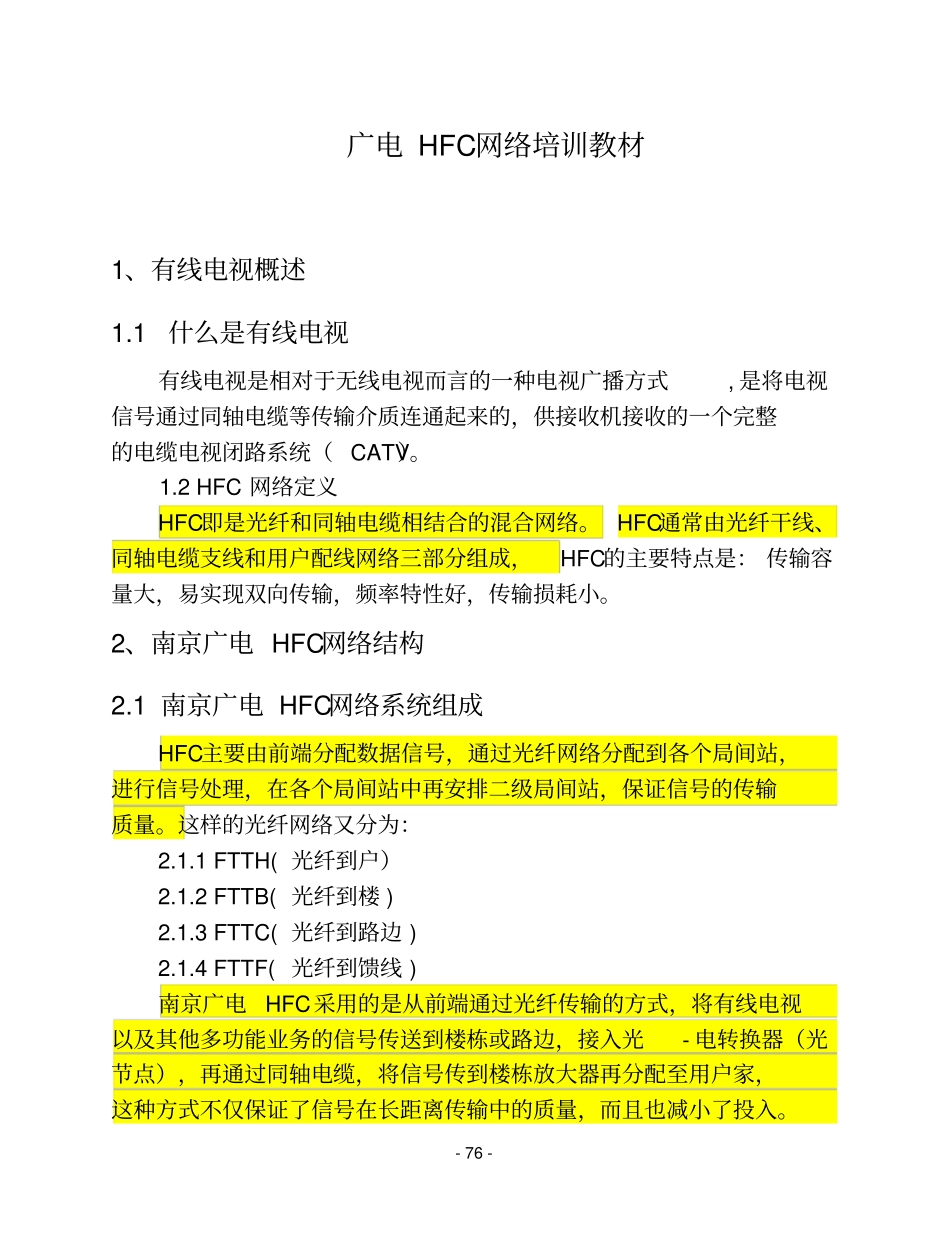

-74-广电HFC网络培训教材目录1、有线电视概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯761.1什么是有线电视1.2HFC网络定义2、南京广电HFC网络结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76-772.1南京广电HFC网络系统组成2.2南京广电HFC网络的拓扑结构2.3南京广电HFC网络图纸图例3、南京广电网络规划及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯783.1南京广电网络规划3.2南京广电HFC网络频率配置3.3南京广电HFC接入网要求4、南京广电HFC网络中设备介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯80-102-75-4.1无源设备和同轴电缆4.2有源设备5、HFC网络接头工艺规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯102-1045.1-5，-7接头工艺和要求5.2-9AL,QR540接头工艺和要求6、南京广电HFC网络线路调试⋯⋯⋯⋯⋯⋯⋯⋯⋯105-1116.1光接收机调试6.2楼栋放大器调试6.3CM回传线路调试7、HFC网络工程规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111-1187.1网络线路的敷设规范7.2HFC网络设备安装规范7.3HFC接入网防雷、安全与接地-76-广电HFC网络培训教材1、有线电视概述1.1什么是有线电视有线电视是相对于无线电视而言的一种电视广播方式,是将电视信号通过同轴电缆等传输介质连通起来的，供接收机接收的一个完整的电缆电视闭路系统（CATV）。1.2HFC网络定义HFC即是光纤和同轴电缆相结合的混合网络。HFC通常由光纤干线、同轴电缆支线和用户配线网络三部分组成，HFC的主要特点是：传输容量大，易实现双向传输，频率特性好，传输损耗小。2、南京广电HFC网络结构2.1南京广电HFC网络系统组成HFC主要由前端分配数据信号，通过光纤网络分配到各个局间站，进行信号处理，在各个局间站中再安排二级局间站，保证信号的传输质量。这样的光纤网络又分为：2.1.1FTTH(光纤到户）2.1.2FTTB(光纤到楼)2.1.3FTTC(光纤到路边)2.1.4FTTF(光纤到馈线)南京广电HFC采用的是从前端通过光纤传输的方式，将有线电视以及其他多功能业务的信号传送到楼栋或路边，接入光-电转换器（光节点），再通过同轴电缆，将信号传到楼栋放大器再分配至用户家，这种方式不仅保证了信号在长距离传输中的质量，而且也减小了投入。-77-2.2南京广电HFC网络的拓扑结构为了适应多节目和交互式业务的服务需求，建设一个高可靠、高质量、支持未来交互式业务的广播电视通信平台，南京广电制定了《南京有线电视HFC宽带综合业务网的规划》和《南京有线电视网升级改造技术方案》，根据网络规划，到目前为止，南京广电已基本建成了以光纤环为主干网、以HFC为接入网的城域型有线电视宽带综合业务网。南京广电网络综合信息网络拓扑结构图从拓扑结构图中可以看出，南京广电宽带综合业务网采用一级主干环网和二级环网与星、树型结构的860MHz光电混合网(HFC)结合的模式。从功能上来讲，南京广电网络的网络结构为有线电视传输业务和数据传输业务（即A/B）平台相结合的形式。2.3南京广电HFC网络图纸图例主前端城西局间站城东局间站城北局间站64芯64芯64芯64芯二级站二级站二级站16芯16芯16芯16芯16芯HFC接入网一级环网二级环网-78-光接收机放大器-5电缆-7电缆-9AL电缆QR540电缆常用图纸图例用户终端盒集中分配器负载过流/分配器（有源/无源）过流/分支器（有源/无源）3、南京广电网络规划及要求3.1南京广电网络规划分为二级：光纤主干网（包括环网）、同轴电缆分配网。3.1.1光纤主干网：光纤主干网络采用模拟1550nm外调制激光器和大功率光纤放大器构成光纤有线电视干线环形网络，在每个局间站再直接用大功率光纤放大器进行光放大来覆盖用户。3.1.2同轴电缆分配网：即HFC网络结构中采用一至二级电放大形式来覆盖用户。主要有以下两种情况：室外分配网结构（光节点至分配放大器）：分配网的结构模型采用FTTLan（光纤到最后一级放大器）方式，即由光接收机将光信号变换为电信号，再推动若干分配放大器，分配放大器输出带斜率信号。分配放大器至用户终端：分配放大器至用户终端是通过各种型号的无源器件和同轴电缆连接至用户终端，如图所示：-79-数字电视维修流程运维部客户服务部呼叫中心YNNYYNN是否楼放以上故障客户服务部呼叫中心电话回访判断是否业务范围是否需要专项维护维修信息反馈单据归档故障分析转入线路维护流程现场维修客户服务部呼...
