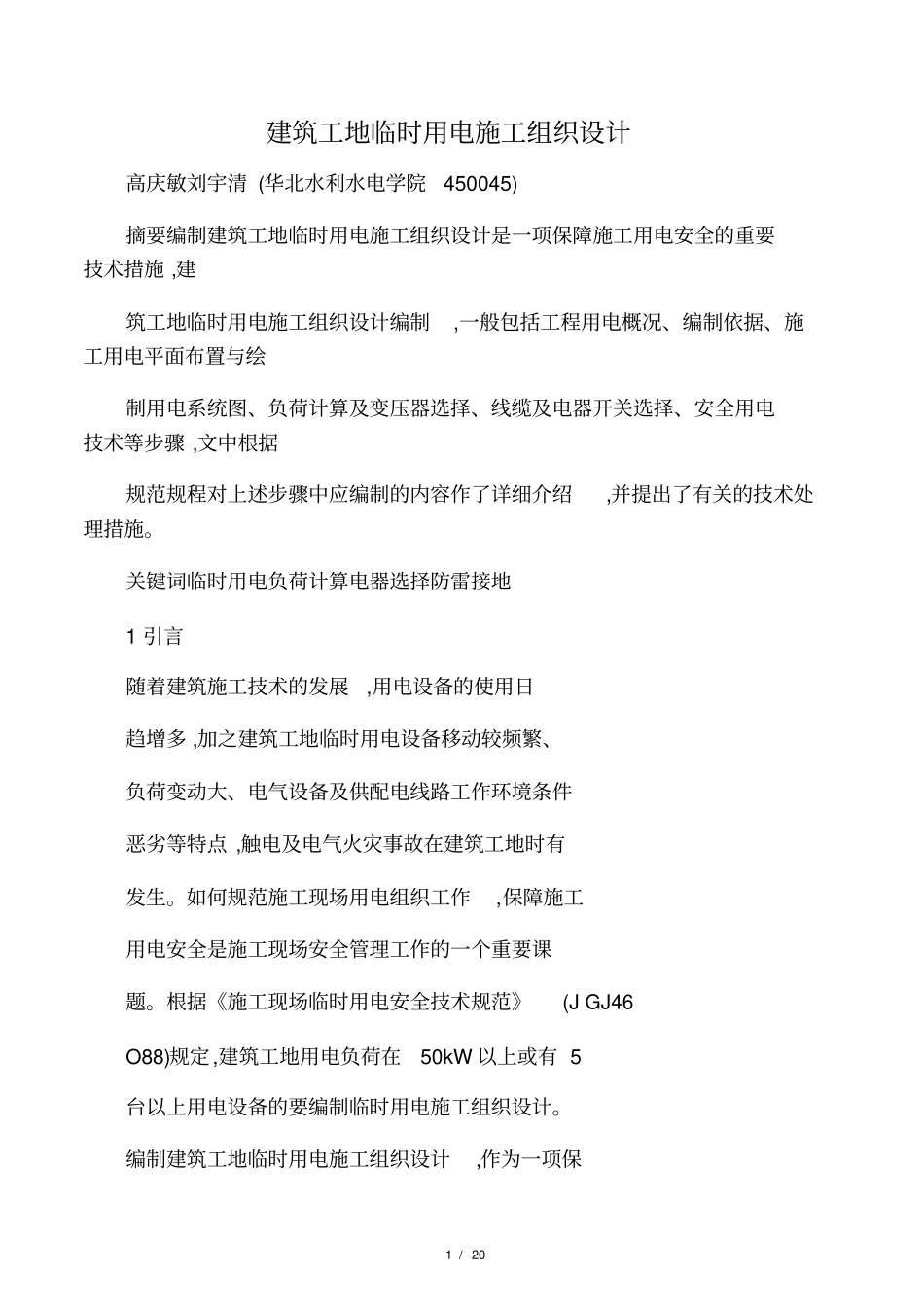

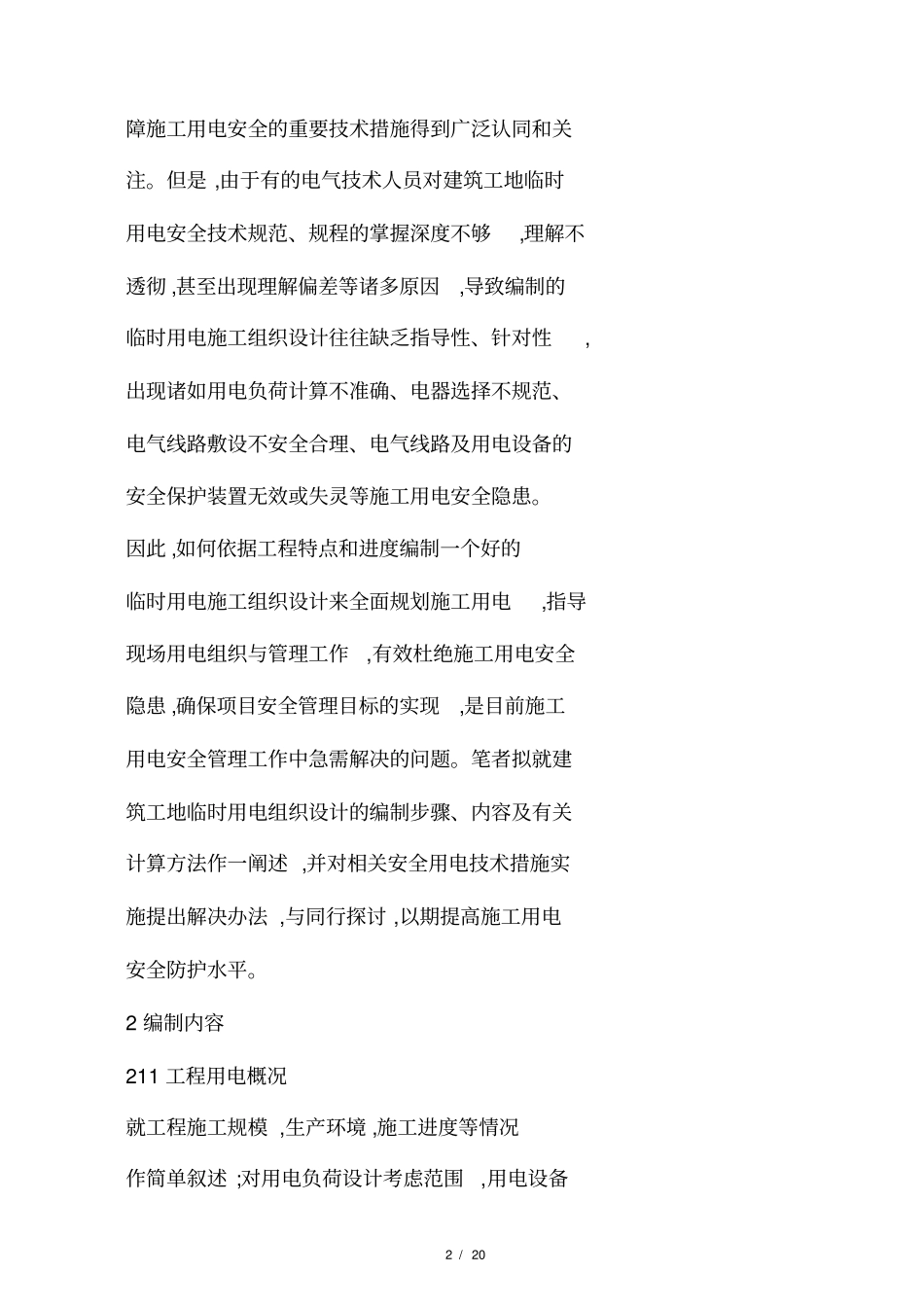

1/20建筑工地临时用电施工组织设计高庆敏刘宇清(华北水利水电学院450045)摘要编制建筑工地临时用电施工组织设计是一项保障施工用电安全的重要技术措施,建筑工地临时用电施工组织设计编制,一般包括工程用电概况、编制依据、施工用电平面布置与绘制用电系统图、负荷计算及变压器选择、线缆及电器开关选择、安全用电技术等步骤,文中根据规范规程对上述步骤中应编制的内容作了详细介绍,并提出了有关的技术处理措施。关键词临时用电负荷计算电器选择防雷接地1引言随着建筑施工技术的发展,用电设备的使用日趋增多,加之建筑工地临时用电设备移动较频繁、负荷变动大、电气设备及供配电线路工作环境条件恶劣等特点,触电及电气火灾事故在建筑工地时有发生。如何规范施工现场用电组织工作,保障施工用电安全是施工现场安全管理工作的一个重要课题。根据《施工现场临时用电安全技术规范》(JGJ46O88)规定,建筑工地用电负荷在50kW以上或有5台以上用电设备的要编制临时用电施工组织设计。编制建筑工地临时用电施工组织设计,作为一项保2/20障施工用电安全的重要技术措施得到广泛认同和关注。但是,由于有的电气技术人员对建筑工地临时用电安全技术规范、规程的掌握深度不够,理解不透彻,甚至出现理解偏差等诸多原因,导致编制的临时用电施工组织设计往往缺乏指导性、针对性,出现诸如用电负荷计算不准确、电器选择不规范、电气线路敷设不安全合理、电气线路及用电设备的安全保护装置无效或失灵等施工用电安全隐患。因此,如何依据工程特点和进度编制一个好的临时用电施工组织设计来全面规划施工用电,指导现场用电组织与管理工作,有效杜绝施工用电安全隐患,确保项目安全管理目标的实现,是目前施工用电安全管理工作中急需解决的问题。笔者拟就建筑工地临时用电组织设计的编制步骤、内容及有关计算方法作一阐述,并对相关安全用电技术措施实施提出解决办法,与同行探讨,以期提高施工用电安全防护水平。2编制内容211工程用电概况就工程施工规模,生产环境,施工进度等情况作简单叙述;对用电负荷设计考虑范围,用电设备3/20在现场分布使用情况,不同施工期间用电量的统计及用电负荷分析,电源引接点位置,特别是重要施工机具及各个施工阶段对用电可靠性的要求等情况作简单阐述。212编制依据a1在建工程施工组织总设计(施工计划、设备清单及平面布置图等);b1《施工现场临时用电安全技术规范》(JGJ46O88);c1《建设工程施工现场供用电安全规范》(GB50194O93);d1在建工程地方用电安全规程与要求;e1企业内部用电安全作业规程等。213施工用电平面布置与绘制用电系统图施工用电平面布置要根据施工现场总平面布置中用电设备的分布情况,充分考虑到不同施工时期用电设备变化及重大用电负荷设备使用情况,同时还要考虑在建工程的脚手架搭设、塔吊等起重吊装作业半径,现场其他工艺管线防护要求,以及现场内施工机械车辆和人员流径等情况,在满足用电线路安全距离等情况下,正确合理布置配电线路路4/20由。按照施工用电安全技术规范的开关箱就近机具设置,用电设备集中处设置分配电箱,总电源箱就近负荷中心等原则,合理布置各级配电(开关)箱位置,同时要考虑其设置位置的操作方便与安全性。建筑工地临时用电施工组织设计———高庆敏刘宇清(91)·43·?1995-2005TsinghuaTongfangOpticalDiscCo.,Ltd.Allrightsreserved.绘制用电系统图主要考虑现场临时用电的配电方式选择。通常总电源箱到分配电箱采用树干式配电,分配电箱到开关箱采用放射式配电,对用电有特殊要求的、特别重要负荷或大容量负荷,如塔机、砼输送泵、微电脑控制施工设备等用电设备的配电可直接由总配电箱专线供电。需要注意的是,对于现场单相负荷如电焊机组,在进行负荷分配时要考虑用电三相负荷平衡原则,均衡地将现场单相负荷设备分接在不同相序上。214负荷计算21411计算公式根据施工用电平面布置和用电系统图,负荷计算应从开关箱、分配电箱、总电源箱逐级进行,负荷计算通常采用需要系数法,其计算公式为:5/20a1用电设备(开关箱)的计算负荷及计算电流。计算功率:Pjs=Pe/η(kW)计算电流:Ijs=Pjs/(3×Ue×cosφ)(A)当用电设备为单相负荷时的计算电流:Ijs=Pjs/(Ue×cosφ)(A)b1用电设...
