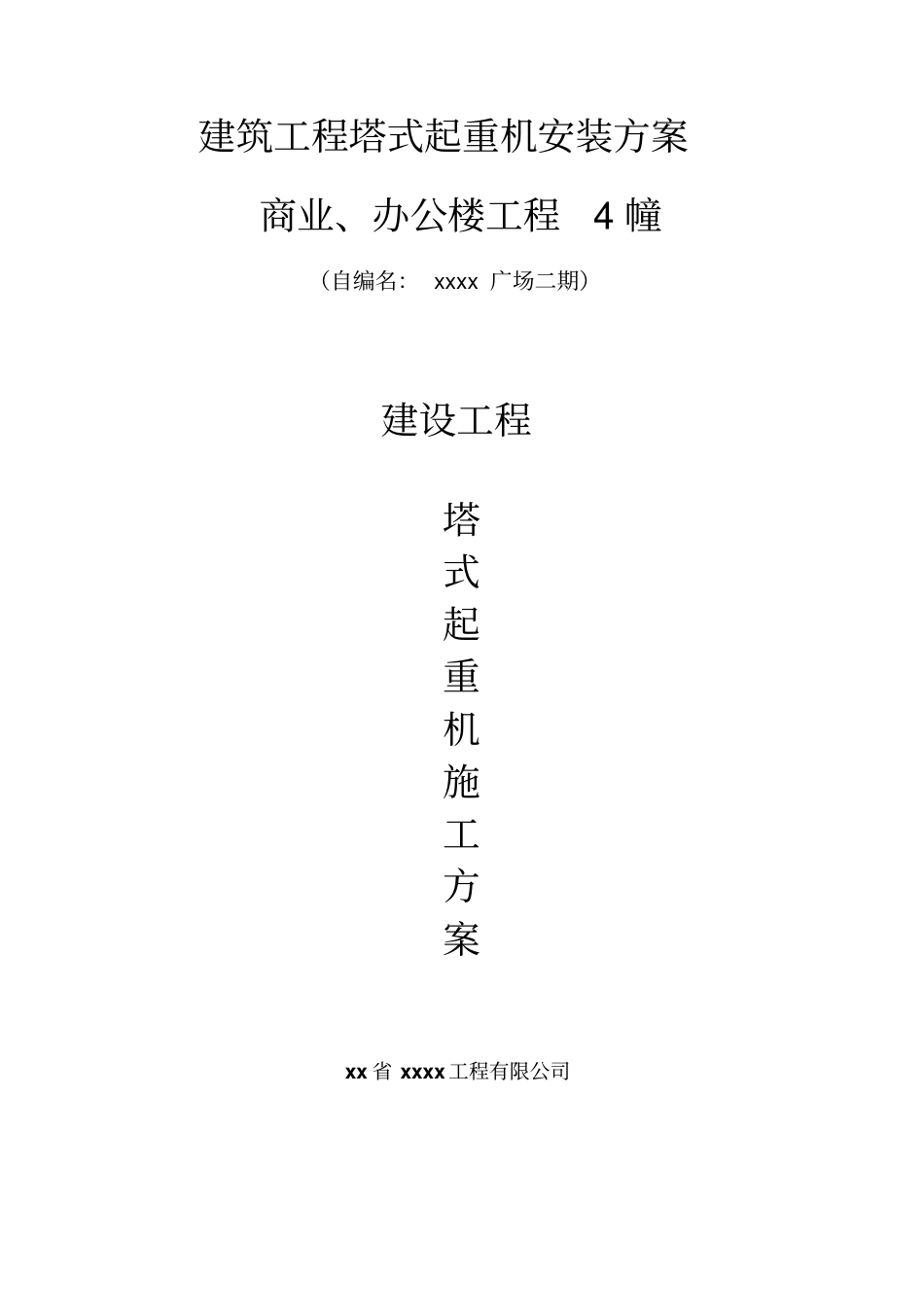

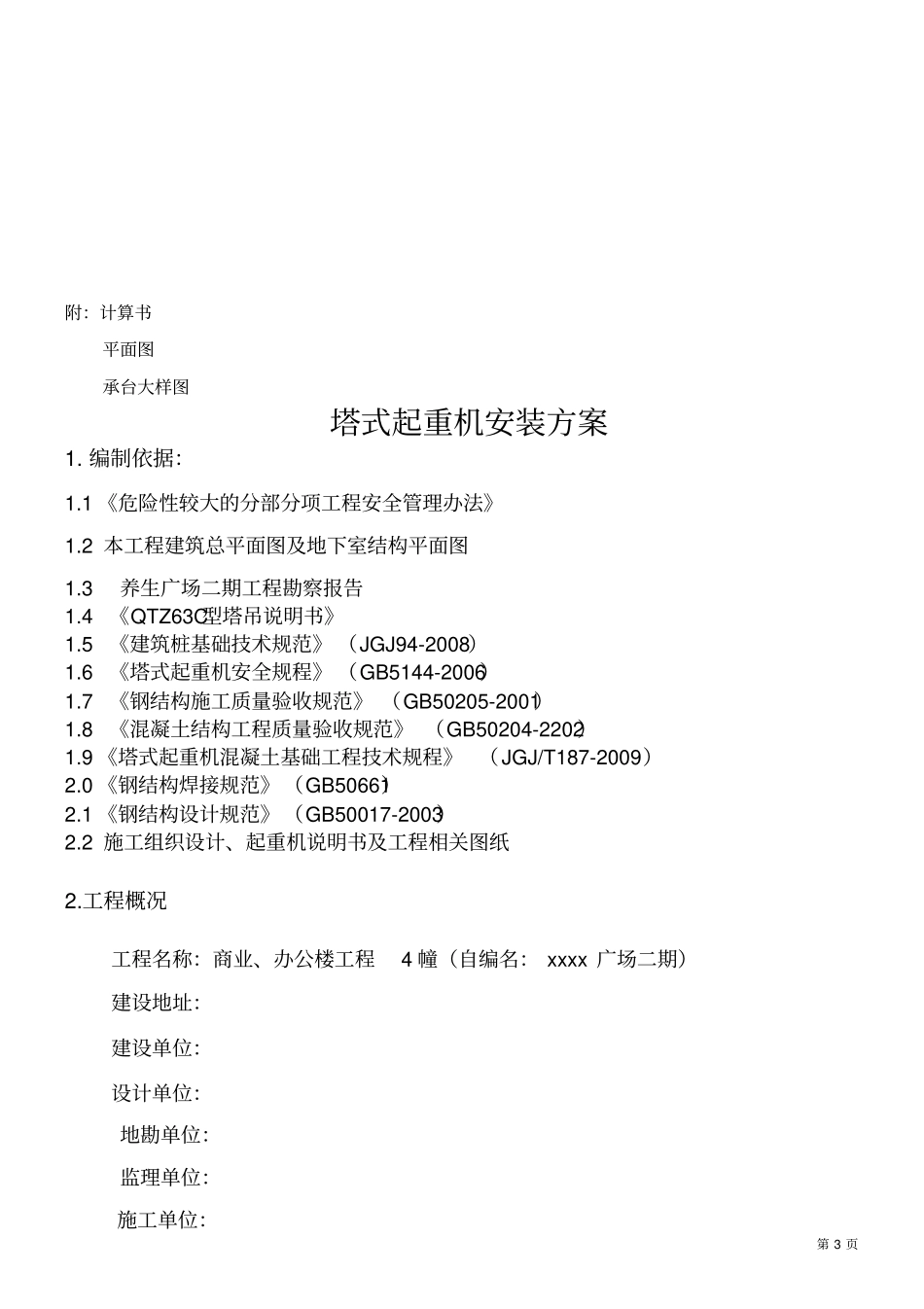

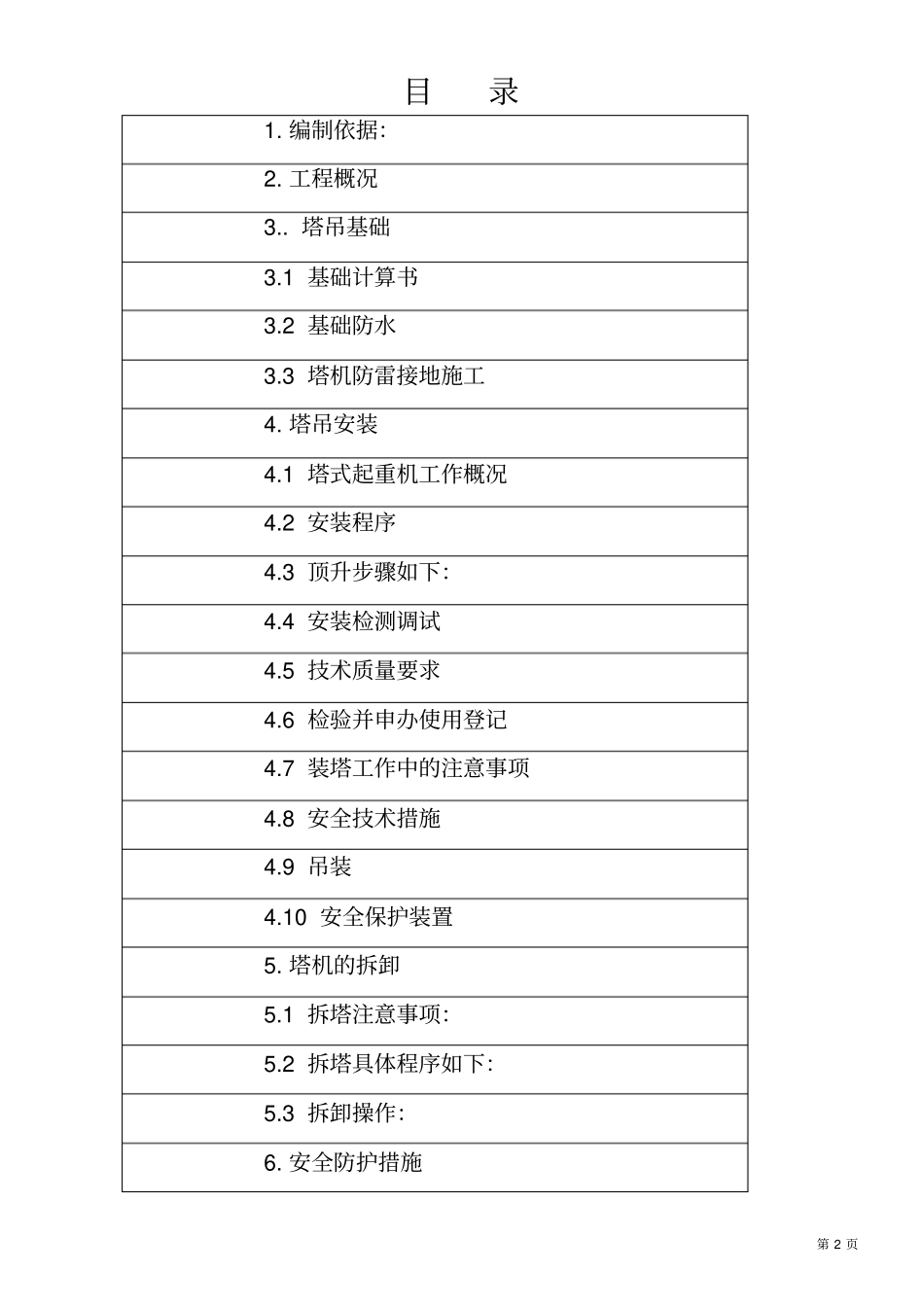

建筑工程塔式起重机安装方案商业、办公楼工程4幢（自编名：xxxx广场二期）建设工程塔式起重机施工方案xx省xxxx工程有限公司第2页目录1.编制依据：2.工程概况3..塔吊基础3.1基础计算书3.2基础防水3.3塔机防雷接地施工4.塔吊安装4.1塔式起重机工作概况4.2安装程序4.3顶升步骤如下：4.4安装检测调试4.5技术质量要求4.6检验并申办使用登记4.7装塔工作中的注意事项4.8安全技术措施4.9吊装4.10安全保护装置5.塔机的拆卸5.1拆塔注意事项：5.2拆塔具体程序如下：5.3拆卸操作：6.安全防护措施第3页附：计算书平面图承台大样图塔式起重机安装方案1.编制依据：1.1《危险性较大的分部分项工程安全管理办法》1.2本工程建筑总平面图及地下室结构平面图1.3养生广场二期工程勘察报告1.4《QTZ63C型塔吊说明书》1.5《建筑桩基础技术规范》（JGJ94-2008）1.6《塔式起重机安全规程》（GB5144-2006）1.7《钢结构施工质量验收规范》（GB50205-2001）1.8《混凝土结构工程质量验收规范》（GB50204-2202）1.9《塔式起重机混凝土基础工程技术规程》（JGJ/T187-2009）2.0《钢结构焊接规范》（GB50661）2.1《钢结构设计规范》（GB50017-2003）2.2施工组织设计、起重机说明书及工程相关图纸2.工程概况工程名称：商业、办公楼工程4幢（自编名：xxxx广场二期）建设地址：建设单位：设计单位：地勘单位：监理单位：施工单位：第4页本工程计划安装四台塔吊，建筑物总高度分别是塔楼97.5m，塔吊安装高度为106m，商业2号楼26.4m，塔吊安装高度为34m，安装附墙3道。该机型号为长沙中联重工科技发展股份有限公司，塔吊安装位置详见平面布置图。塔吊安装起重臂长塔吊一号，二号50m，塔吊三号55m，塔吊四号60m，附近无高层建筑物，无高压线，首次安装高度至40.5m，能进行360°旋转。该塔机需按相关用电规范设置专用电箱，每台用电总功率为60kw。3..塔吊基础塔吊1号，2号基础采用冲孔灌注桩，桩直径1600mm,孔桩采用中风化层作为持力层，塔吊3号，4号基础采用预应力管桩，桩直径500mm，孔桩采用强风化层作为持力层，抗拔系数0.7。3.1基础计算书3.2基础防水1、因塔吊基础穿过地下室底板，因此在穿地下室底板处6mm厚钢板做止水板，做法如下图。位置在底板的中间，焊接必须牢固密封位置正确，混凝土浇捣密实。地下室底板防水构造后浇补偿收缩砼钢板止水带-300*3止水钢板示意图2.因塔吊基础穿过地下室顶板，所以在地下室顶板开一个2200mmx2350mm大小的预留孔，沿预留孔一周设置3mm厚300mm宽止水钢板带，在原有的钢筋间距中线位置加设同直径同型号的同间距绑扎，两侧必须锚入现浇板内，锚入深度按钢筋直径的10d计算。节点做法如下图。第5页3.3塔机防雷接地施工塔机防雷接地采用专用的接地线，接地电阻不大于4Ω，塔吊接地地线与钢格构柱用φ12圆钢焊接，并通过钢格构柱同塔吊桩基钢筋的焊接形成一个接地网，确保塔吊防雷的安全。4.塔吊安装4.1塔式起重机工作概况塔式起重机情况：（主要安装部件吊点位置见附图）名称重量t名称重量t备注基础节1基础节22.7回转总成4.2驾驶室0.5平衡臂（连拉杆）5.5标准节1.230起重臂（连拉杆）8.3爬升架4平衡重块I2.05共8块塔顶1.75平衡重16.465米臂长回转塔身1.2塔式起重机性能起重力矩：800KN.m;第6页最大起重量：6T;起升独立高度：40.5m;起升最大高度：141.3m;工作幅度（最大）：60m;最大回转半径：60.4m.安装人员组成工作岗位姓名岗位职责现场负责人全面负责安装过程的指挥协调工作技术负责人负责安装过程的技术指导工作安装班长安装、指挥电工安装电源、照明安全员全面负责安装过程的安全工作高空安装作业人员安装、调试、检查各部件及整机。塔吊司机负责安装过程塔吊的驾驶地面安装作业人员拼装、绑扎4.2安装程序第7页1.根据使用说明书，基础采用支腿式固定基础在基础预埋螺栓须在绑扎钢筋时应先将支腿定好位，浇筑混凝土时应防止走位，基础水平误差小于1‰，基础混凝土达到设计要求强度后安装方可安装；2.在预埋螺栓安装基础节；3.安装标准节3节。注意爬梯踏步方向，塔身垂直度偏差应少于3‰。4.在地面将液压油箱、液压顶升系统组装到顶升套架上，吊装顶升套架。5.在地面将回转部分、上下支承...
