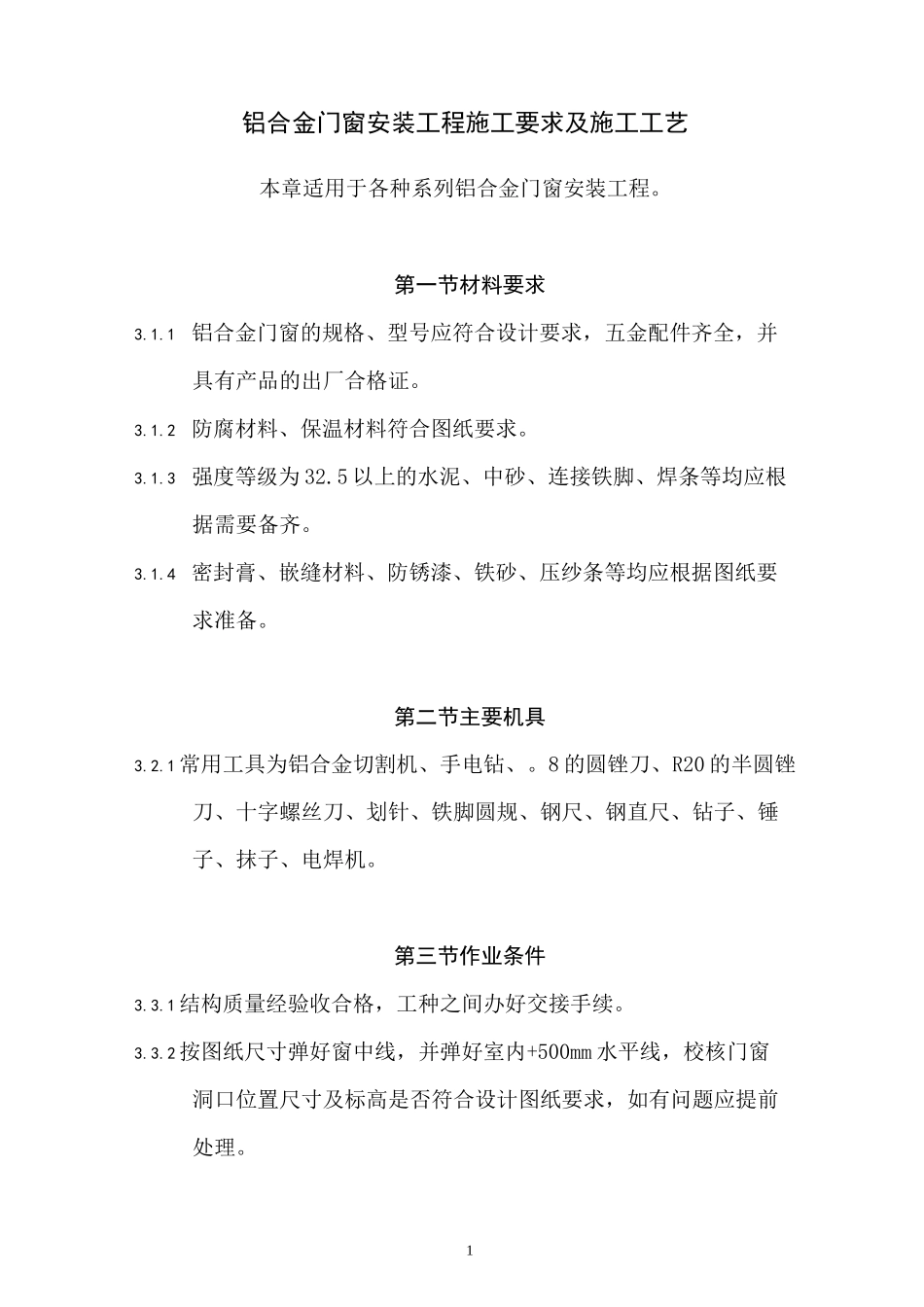

1铝合金门窗安装工程施工要求及施工工艺本章适用于各种系列铝合金门窗安装工程。第一节材料要求3.1.1铝合金门窗的规格、型号应符合设计要求，五金配件齐全，并具有产品的出厂合格证。3.1.2防腐材料、保温材料符合图纸要求。3.1.3强度等级为32.5以上的水泥、中砂、连接铁脚、焊条等均应根据需要备齐。3.1.4密封膏、嵌缝材料、防锈漆、铁砂、压纱条等均应根据图纸要求准备。第二节主要机具3.2.1常用工具为铝合金切割机、手电钻、。8的圆锉刀、R20的半圆锉刀、十字螺丝刀、划针、铁脚圆规、钢尺、钢直尺、钻子、锤子、抹子、电焊机。第三节作业条件3.3.1结构质量经验收合格，工种之间办好交接手续。3.3.2按图纸尺寸弹好窗中线，并弹好室内+500mm水平线，校核门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前处理。23.3.3检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内杂务清理干净。3.3.4铝合金门窗的拆包，检查：将窗框周围包扎布拆去，按图纸要求核对型号和检查外观质量，如发现有劈棱、窜角和翘曲不平、偏差超标、严重损坏、外观色差大等缺陷，应找有关人员协商解决，经修整鉴定后才能安装。3.3.5提前检查铝合金门窗，如保护膜破损者应补粘后再安装。第四节操作工艺3.5.1工艺流程：弹线找规矩—>门窗洞口处理——防腐处理及埋设连接杆件铝合金门窗拆包、检查——就位和临时固定——门窗固定及方法-铝合金门窗安装一门窗口四周堵缝、密封嵌缝一清理一安装五金配件一安装门窗纱扇密封条3.5.2弹线找规矩：在最顶层找出外门窗口边线，用大线坠将门窗边线下引，并在每层门窗口处划线标记，对个别不直的边应处理。高层建筑宜用经纬仪找垂直线。3.5.3门窗口的水平位置应以楼层+50C水平线为准，往上返，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。3.5.4门窗洞口处理，墙厚方向的安装位置：根据外墙大样图及窗台板的宽度确定铝合金门窗在墙厚方向的安装位置，如外墙厚度有3偏差时原则上应以同一房间窗台板外露尺寸一致为准，窗台板应深入铝合金窗下5mm。3.5.5防腐处理及埋设连接杆件：1门窗框两侧的防腐处理应按设计要求进行，如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护，避免填缝水泥浆直接与铝合金门窗表面接触，产生氧化反应，腐蚀铝合金门窗。2铝合金门窗安装时若采用连接铁件固定时，铁件应进行防腐处理，连接件最好选用不锈钢件。3.5.6运输及安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。3.5.7就位和临时固定：根据放好的安装位置线安装，并将其吊直找正，无问题后用木楔临时固定。3.5.8门窗的固定及方法：铝合金门窗与墙体的固定有二种方法：1沿窗框外墙用电锤打©6孔(深60mm),并用Y型©6钢筋(40mmX60mm),粘建筑胶水泥浆，打入孔中，待水泥浆终凝后，再将连接铁脚与预埋钢筋焊牢。2连接铁件与预埋钢板或剔除的结构箍筋焊接。3不论采取哪种方法固定，铁脚至窗角的距离不应大于180mm，铁脚间距应小于600mm。4铝合金门窗安装节点见图3.4.8-4。4563.5.912343.5.13.5.1处理门窗框与墙体缝隙：铝合金门窗固定以后，应及时处理门窗框与墙体缝隙。如设计未规定填塞材料品种时，应采用矿棉或玻璃毡条分层填塞缝隙，外表面留5—8mm深槽口填嵌缝膏。若在门窗两侧进行防腐处理后，可填嵌低碱性水泥浆或低碱性细石混凝土。铝合金窗应在窗台板安装后将窗上、下缝同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。铝合金窗框安装：将预留门洞按铝合金门框尺寸提前修好。在门框的侧边钉好连接件或木砖。门框安装并找好垂直度及几何尺寸后，用射钉枪或自攻螺钉将其门框与预埋件固定。用低碱性水泥浆将门框与墙体四周的缝隙填实。地弹簧座的安装：根据地弹簧安装位置，提前剔洞，将地弹簧放入凹坑内，用水泥浆固定。地弹簧安装应注意地弹簧座的上皮一定与室内地面平。地弹簧的转轴线要与门框斜料的定位销轴心线一致。铝合金门扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框连接相同，见图3.5...
