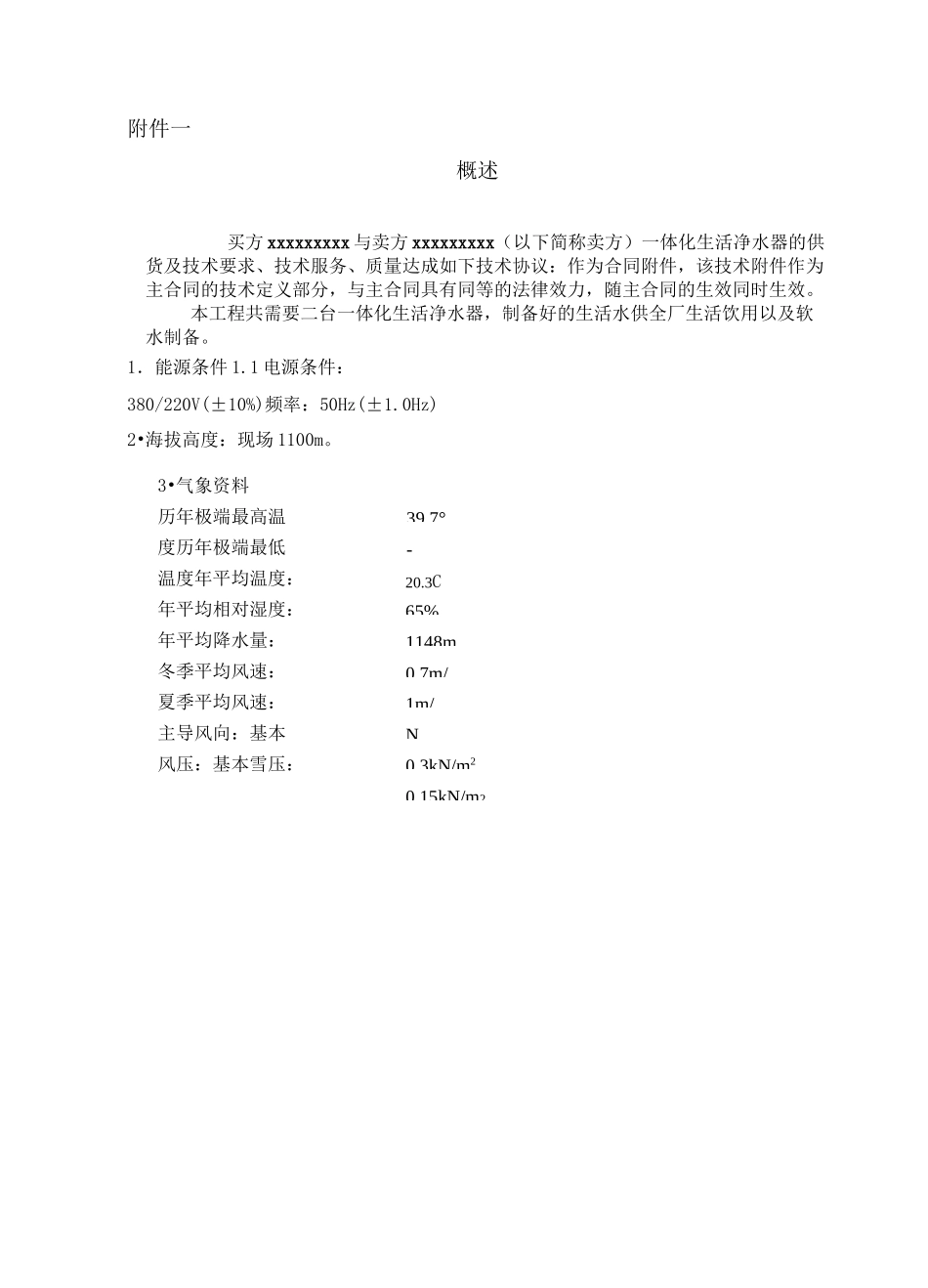

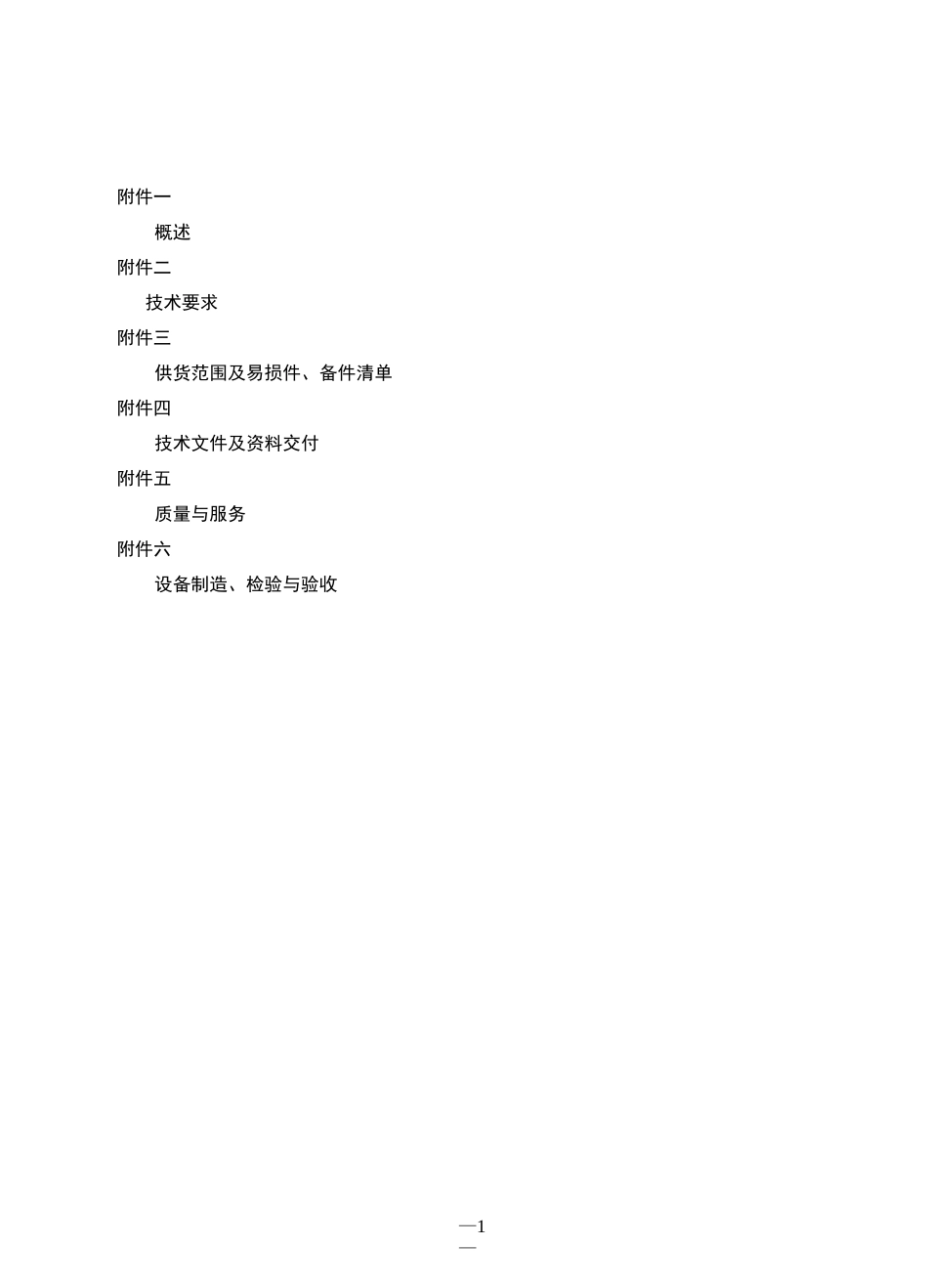

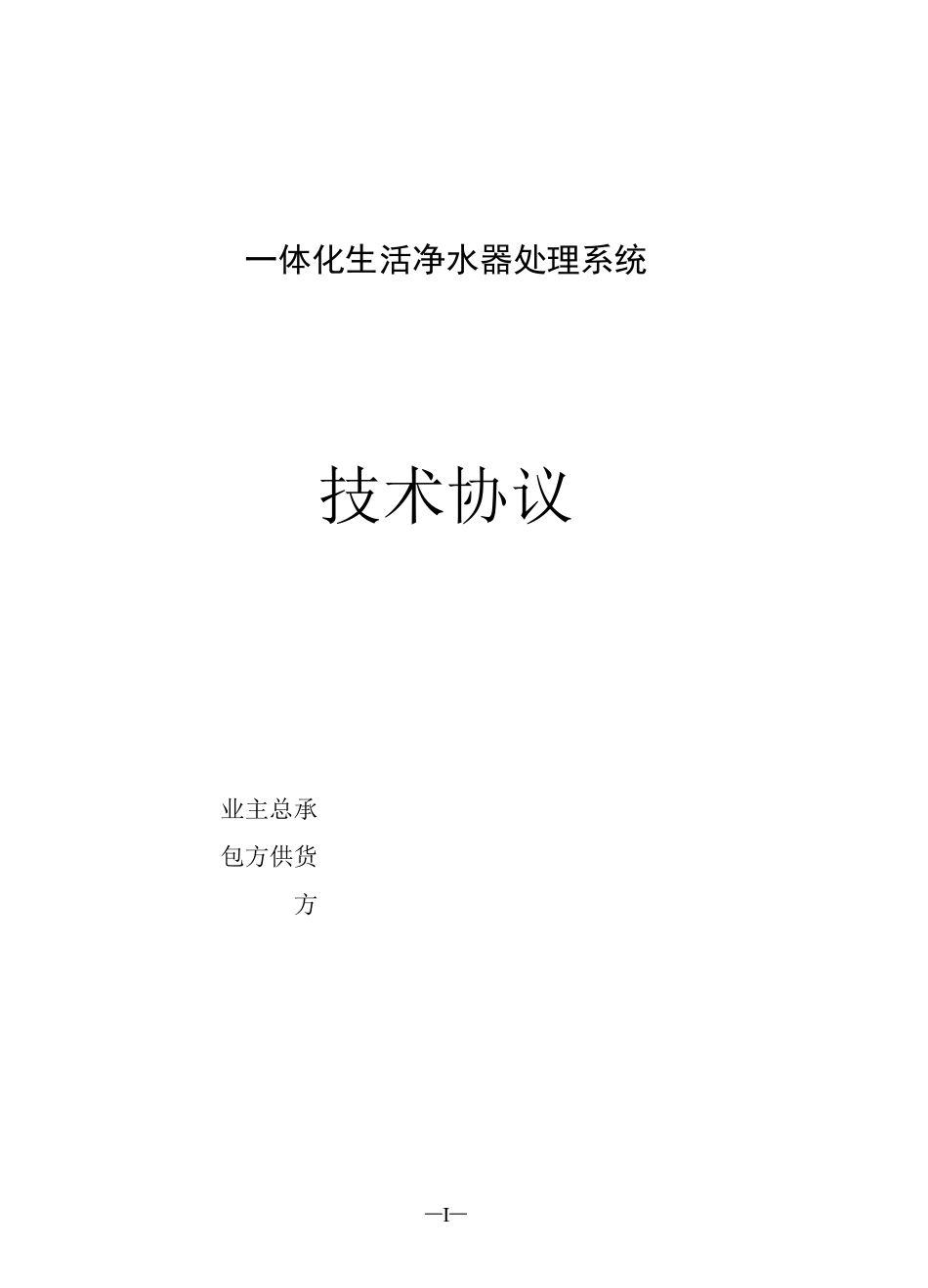

一体化生活净水器处理系统技术协议业主总承包方供货方—1—附件一概述附件二技术要求附件三供货范围及易损件、备件清单附件四技术文件及资料交付附件五质量与服务附件六设备制造、检验与验收3•气象资料历年极端最高温度历年极端最低温度年平均温度：年平均相对湿度：年平均降水量：冬季平均风速：夏季平均风速：主导风向：基本风压：基本雪压：39.7°-20.3C65%1148m0.7m/1m/N0.3kN/m20.15kN/m2概述买方xxxxxxxxx与卖方xxxxxxxxx（以下简称卖方）一体化生活净水器的供货及技术要求、技术服务、质量达成如下技术协议：作为合同附件，该技术附件作为主合同的技术定义部分，与主合同具有同等的法律效力，随主合同的生效同时生效。本工程共需要二台一体化生活净水器，制备好的生活水供全厂生活饮用以及软水制备。1．能源条件1.1电源条件：380/220V(±10%)频率：50Hz(±1.0Hz)2•海拔高度：现场1100m。附件一附件二技术要求1.水源及水质一体化净水器系统设计产水规模为40m3/h，为在设备检修期间保证生产用水，设计2台一用一备，供水水源采用金沙江江水经预处理后的水。本工程一体化净水器进出水水质指标如下：表1水质指标一览表项目进水指标出水指标pH6〜96.5〜9浊度W1000mg/L3000W5mg/L3菌落总数1000CFU/mL500CFU/mL2.设计、制造遵守的规范和标准在进行设计、制造、检验等工程中，所有材料、设备制造工艺、质量控制和产品验收等均遵守国家标准、国标标准或国际公认的标准的规定。若现行规范、标准有修改时，应按新规范、新标准执行。某些国内标准没有涉及的项目，参照国际相关企业标准执行。•《水处理设备技术条件》JB/T2932-99•《平面格栅除污机》CJ/T3048-1995•《水处理设备油漆，包装技术条件》ZBJ98003-87•《化工设备、管道外防腐设计规定》HGJ34-90•《普通碳素结构钢技术条件》GB/T700-1998•《焊条》GB981〜984-85•《水处理设备原材料入厂检验》ZBJ98004-87•法兰按JB/T81-94标准执行•分散式供水水质标准GB5749-2006•生活饮用水检验规范(2001)•二次供水设施卫生规范(GB17051—1997)•《生活饮用水卫生标准》(GB5749-2006)—4原水3■工艺流消净水上清液排污Y二次沉淀匕清水池定期外地面供水泵地面■►用4。工艺详述一体化净水器2台，单台处理量40m3/h，配套设施包括手动钢制闸板门，格栅除污机，絮凝剂加药装置、混凝剂加药装置。一体化净水器主要由罐体、多层六角小孔孔管反应器、蜂窝斜管、集水槽、布水器、滤板、滤帽、石英砂、虹吸管、检修平台爬梯等组成。根据水源情况，因水源水质变化较大：进水水质浊度正常浊度:200-1000mg/l,为适应不同的浊度，本工艺中加药系统采用絮凝剂加药装置及混凝剂加药装置，确保系统出水符合用水标准。根据系统需要配置2台40m3/h的全自动一体化净水器，2套加药装置。全自动一体化净水器是一种新型全自动处理设备，集小网格反应、斜管沉淀、重力过滤、全自动虹吸反洗于一体，设备采用手动控制一体化净水器的排泥。（全自动控制）5.工作原理投加絮凝剂的原水经进水总管静态混合器充分混和后从设备中部进水管进入絮凝反应圆筒内，并冲击集泥斗中活性污泥，与投加在反应器中的絮凝剂混合并一起经过多层六角小孔孔管作用，形成众多湍流的微涡旋，涡旋的离心惯性效应增加，有效地增加取水地面—5—加了颗粒碰撞次数，由于过管水流的惯性作用，矾花产生强烈的变形，使矾花中处于吸附能级低的部分，由于其变形揉动作用达到高吸能级的部位，这样就使得通过小孔孔管之后矾花变得更密实粗大，絮凝效果更好，因为大幅度的提高了反应效率，絮凝时间可缩短至4~5min。经絮凝反应后在水流的作用下矾花进入斜管沉淀区，在这里巧妙的利用污泥悬浮层，增加了污水与活性悬浮物的碰撞，接触，提高了吸附机率，减少了药剂的投加量，节约了运行药剂费用；在斜管沉淀区利用浅池理论加速沉淀。更细的矾花则进入过滤区被滤料筛滤，筛滤后的水进入清水区。斜管沉淀区沉淀的污泥靠重力部分下滑集泥斗，依靠重力排除池外。过滤采用多腔重力无阀滤池，使用多腔产水反洗一腔，整个过滤反洗不用阀门和控制仪表，运用虹吸原理实现全自动运行。6.一体化净水器数量：型号：...
