建筑电气工程施工监理实施细则范本VIP免费

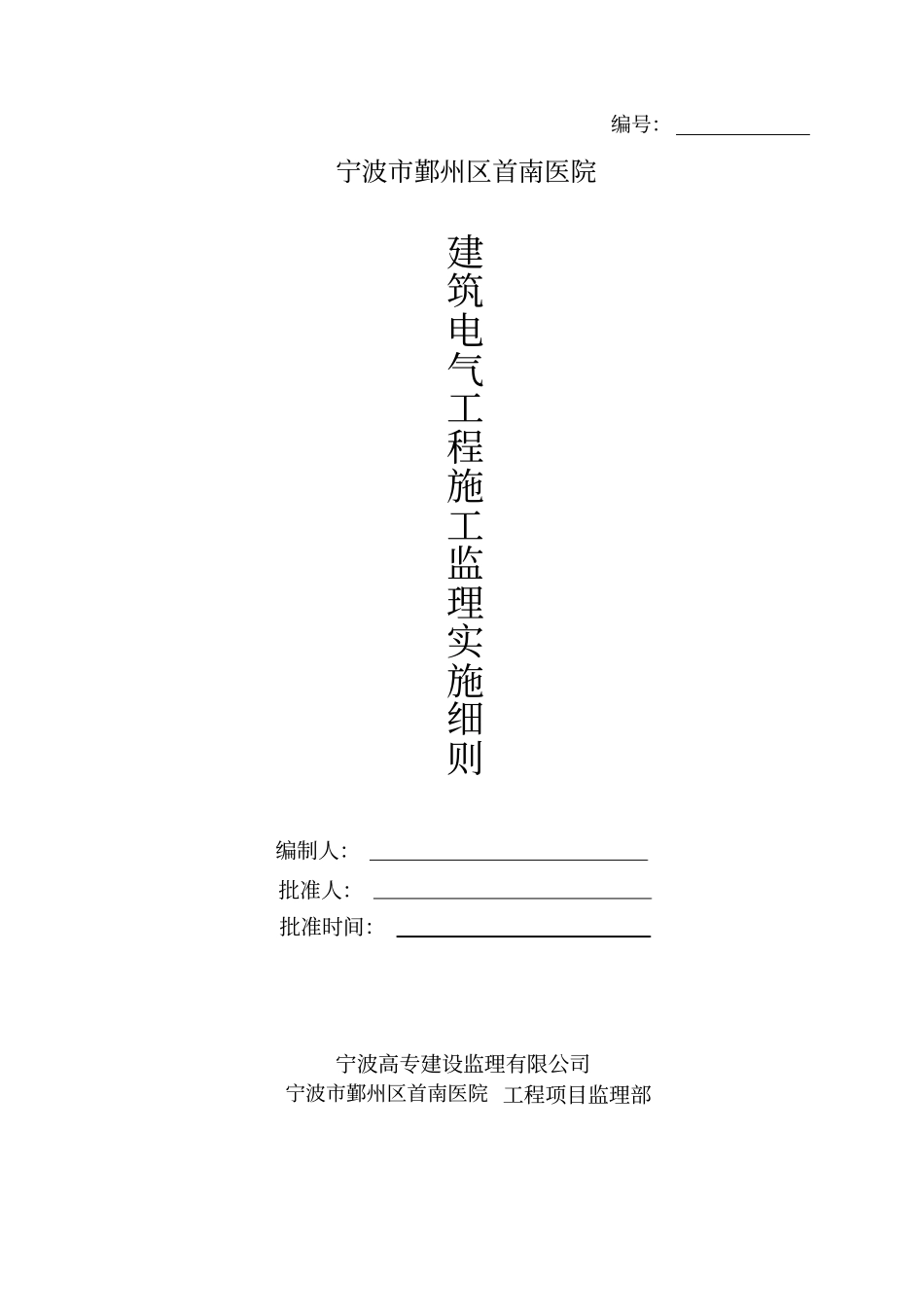

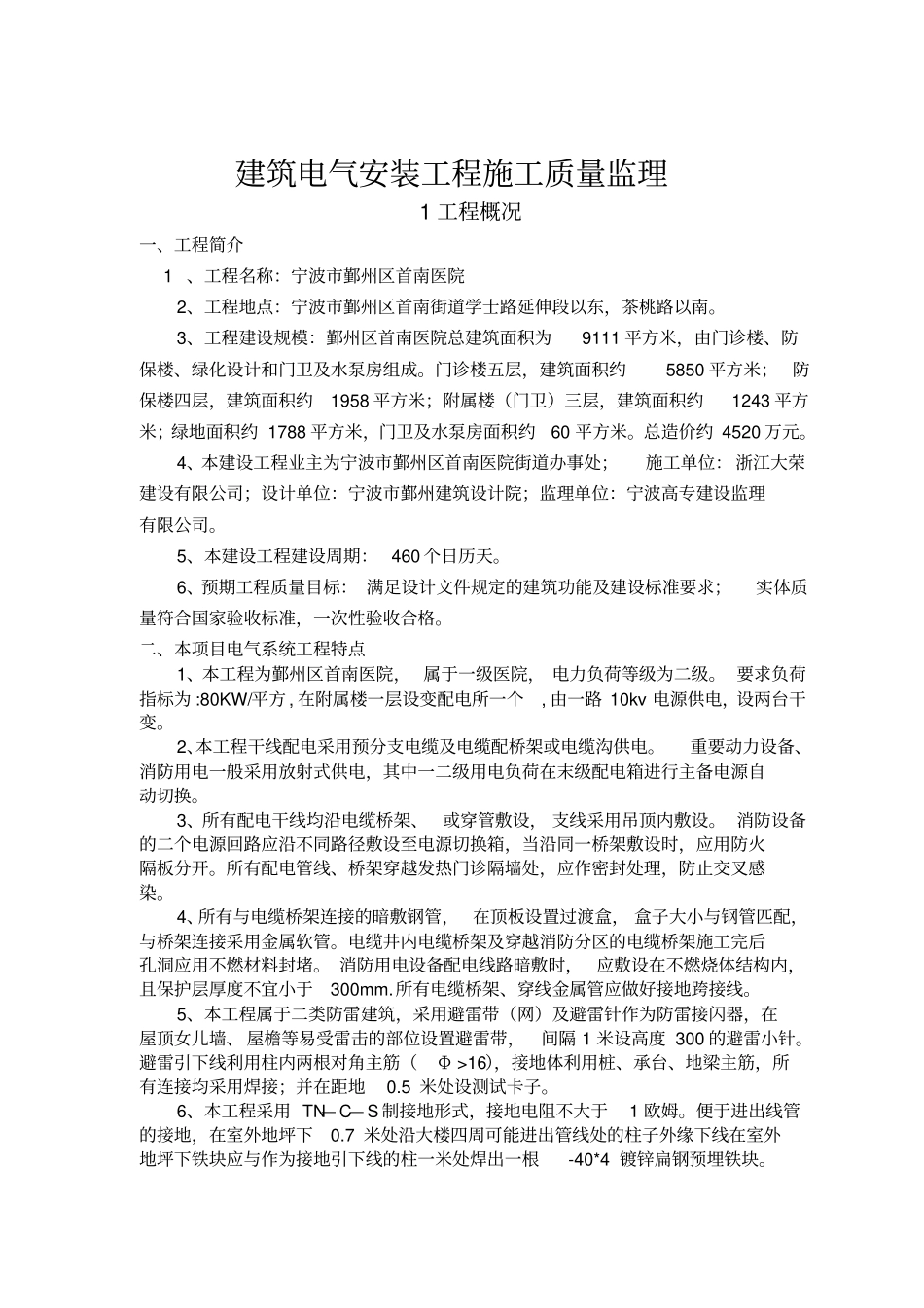

编号：宁波市鄞州区首南医院建筑电气工程施工监理实施细则编制人：批准人：批准时间：宁波高专建设监理有限公司宁波市鄞州区首南医院工程项目监理部目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43、质量控制目标⋯⋯⋯⋯⋯⋯⋯⋯⋯44、监理工作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯55、质量控制要点⋯⋯⋯⋯⋯⋯⋯⋯⋯66、质量通病⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯157、调试要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯198、质量验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19建筑电气安装工程施工质量监理1工程概况一、工程简介1、工程名称：宁波市鄞州区首南医院2、工程地点：宁波市鄞州区首南街道学士路延伸段以东，茶桃路以南。3、工程建设规模：鄞州区首南医院总建筑面积为9111平方米，由门诊楼、防保楼、绿化设计和门卫及水泵房组成。门诊楼五层，建筑面积约5850平方米；防保楼四层，建筑面积约1958平方米；附属楼（门卫）三层，建筑面积约1243平方米；绿地面积约1788平方米，门卫及水泵房面积约60平方米。总造价约4520万元。4、本建设工程业主为宁波市鄞州区首南医院街道办事处；施工单位：浙江大荣建设有限公司；设计单位：宁波市鄞州建筑设计院；监理单位：宁波高专建设监理有限公司。5、本建设工程建设周期：460个日历天。6、预期工程质量目标：满足设计文件规定的建筑功能及建设标准要求；实体质量符合国家验收标准，一次性验收合格。二、本项目电气系统工程特点1、本工程为鄞州区首南医院，属于一级医院，电力负荷等级为二级。要求负荷指标为:80KW/平方,在附属楼一层设变配电所一个,由一路10kv电源供电，设两台干变。2、本工程干线配电采用预分支电缆及电缆配桥架或电缆沟供电。重要动力设备、消防用电一般采用放射式供电，其中一二级用电负荷在末级配电箱进行主备电源自动切换。3、所有配电干线均沿电缆桥架、或穿管敷设，支线采用吊顶内敷设。消防设备的二个电源回路应沿不同路径敷设至电源切换箱，当沿同一桥架敷设时，应用防火隔板分开。所有配电管线、桥架穿越发热门诊隔墙处，应作密封处理，防止交叉感染。4、所有与电缆桥架连接的暗敷钢管，在顶板设置过渡盒，盒子大小与钢管匹配，与桥架连接采用金属软管。电缆井内电缆桥架及穿越消防分区的电缆桥架施工完后孔洞应用不燃材料封堵。消防用电设备配电线路暗敷时，应敷设在不燃烧体结构内，且保护层厚度不宜小于300mm.所有电缆桥架、穿线金属管应做好接地跨接线。5、本工程属于二类防雷建筑，采用避雷带（网）及避雷针作为防雷接闪器，在屋顶女儿墙、屋檐等易受雷击的部位设置避雷带，间隔1米设高度300的避雷小针。避雷引下线利用柱内两根对角主筋（Φ>16），接地体利用桩、承台、地梁主筋，所有连接均采用焊接；并在距地0.5米处设测试卡子。6、本工程采用TN—C—S制接地形式，接地电阻不大于1欧姆。便于进出线管的接地，在室外地坪下0.7米处沿大楼四周可能进出管线处的柱子外缘下线在室外地坪下铁块应与作为接地引下线的柱一米处焊出一根-40*4镀锌扁钢预埋铁块。2编制依据（1）《供配电系统设计规范》（GB50052-95）（2）《低压配电设计规范》（GB50054-95）（3）《建筑物防雷设计规范》(GB50057-94)（2000版）（4）《建筑照明设计标准》（GB50034-2004）（5）《综合医院建筑设计规范》(JGJ49-88)（6）《民用建筑电气设计规范》（JGJ/16-2008）（7）《电气装置安装工程施工及验收规范》(GB50254-259-96)（8）《建筑电气工程施工质量验收规范》（GB50303-2002）（9）《施工现场临时用电安全技术规范》（JGJ46-2005）（10）《电气装置安装工程电气设备交接试验标准》（GB50150-91）（11）《建设工程监理规范》（GB50319-2000）3质量控制目标（1）民用建筑电气安装工程质量应符合现行有关技术标准、规范的规定。（2）《建筑电气工程施工质量验收规范》（GB50303-2002）建筑电气安装分部工程又分若干个分项工程，有电缆线路，配管及管内穿线，槽板配线，电力变压器安装，高压开关安装，成套配电柜（盘）及动力开关柜安装，低压电器安装，电机的电气检查和接线，电气照明器具及配电箱（盘）安装，避雷针（网）及接地装置安装等。每个分项工程的...
