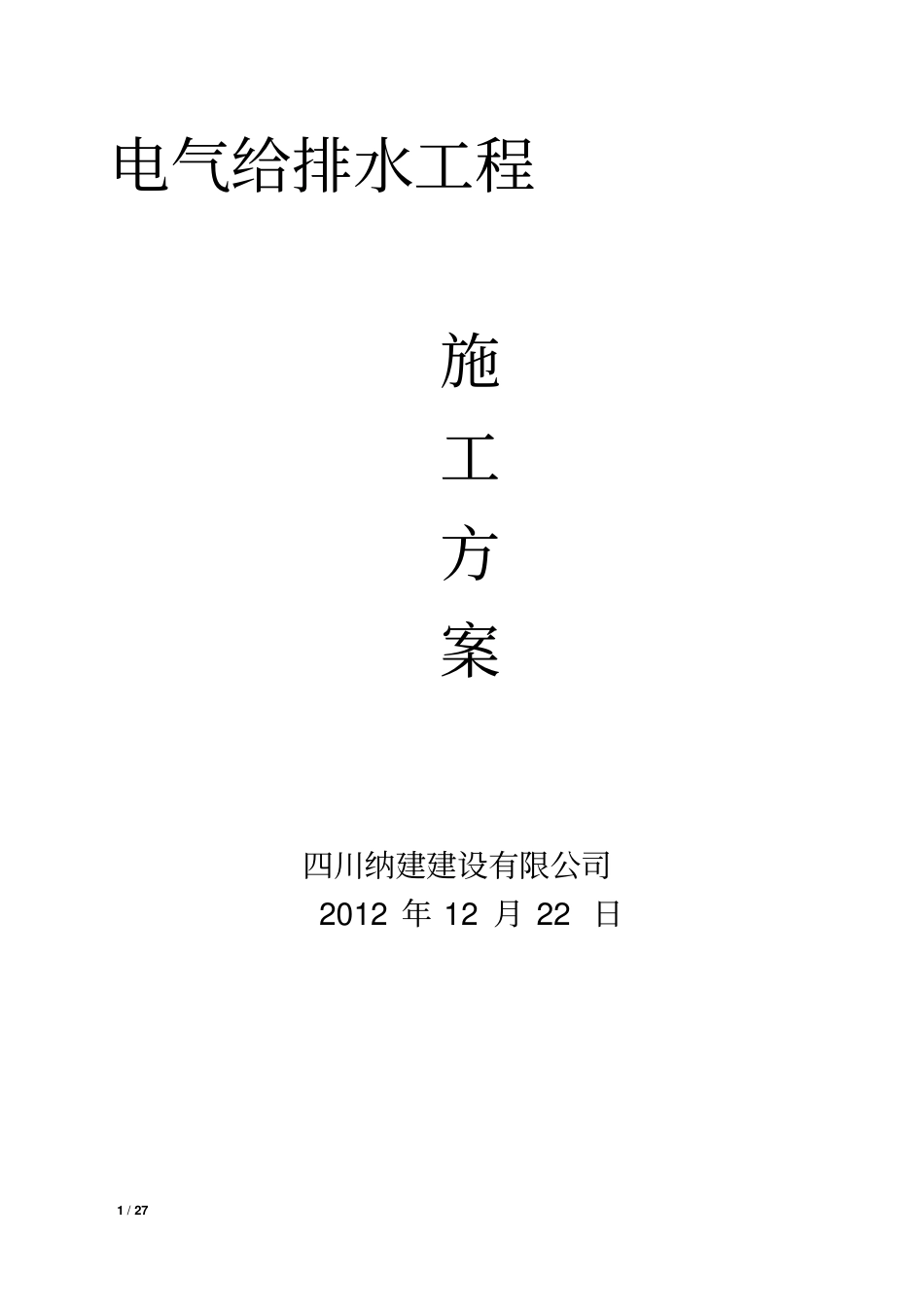

1/27电气给排水工程施工方案四川纳建建设有限公司2012年12月22日2/27目录1、编制依据........................................................32工程概况........................................................33.主要施工方法和技术措施.........................................43.1给排水各系统安装施工方案......................................41、卫生间施工............................................42、管道安装..............................................73.钢塑管道施工..........................错误！未定义书签。3.2给排水调试方案。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。123.3电器系统施工方案。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。141、钢管敷设工程。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。142、桥架、线槽敷设......................................183、配电箱安装...........................................184、电气器具安装........................................204、保证施工安全生产的技术措施....................................243/271、编制依据1.1施工图表1-2图纸名称图纸编号出图日期宜宾六尺巷酒业有限公司技改项目酿造车间电施S12044SD0100至0109水施S12044SS0100至01052012年12月22日1.2适用于本工程的主要标准、法律法规、规范规程、图集及有关文件表1-3类别名称编号国家建筑给水排水及采暖工程施工质量验收规范GB50242-2002国家建筑电气工程施工质量验收规范GB50303-2002国家电气装置安装工程电缆线路施工及验收规范GB50168-92国家电气装置安装工程低压电器施工及验收规范GB50254-96图集等电位联接安装接地装置安装建筑物防雷设施安装02D50103D501国家电气装置安装工程接地装置施工及验收规范GB50169-92地方建筑安装分项工程施工工艺规程(第六、七分册)DBJ/T01-26-20032工程概况2.1工程项目基本情况表2－1序号项目内容1工程名称宜宾六尺巷酒业有限公司技改项目酿造车间门房2地理位置宜宾南溪区和平镇3建设单位宜宾六尺巷酒业有限公司4设计单位中国轻工业武汉设计工程有限责任公司4/275勘察单位四川宜宾市建设勘察设计有限公司6监督单位南溪质检站7监理单位四川西格摩监理有限公司8施工总包四川纳建建设有限责任公司9建筑功能生产制造10合同工期300天11合同质量目标合格12合同承包范围电气工程、给排水工程等3.主要施工方法和技术措施3.1给排水各系统安装施工方案1、卫生间施工卫生间施工采用小流水段施工方法。A卫生间给排水管道安装⑴做好楼板预留洞。⑵排水管道安装前对土建协商作出放线要求，找好卫生器具的甩口尺寸以及甩口高度，由干管、立管到支管依次安装，并在土建封堵楼板洞前再次核定坐标是否准确。⑶卫生间所有管道均采用暗装方式敷设，卫生器具的连接管则埋墙敷设。在卫生间墙体砌完后，按照各种洁具给水的安装尺寸在墙上开槽，管道沿槽安装，并按照墙体装饰面的厚度预留好尺寸，将管口用丝堵封好。车间浴室给水管道明装。B.卫生器具的安装⑴安装的工艺流程：安装准备→卫生器具及配件检验→卫生器具的安装→卫生器具配件预装→卫生器具稳装→卫生器具与墙体地坪处理→卫生器具外观检查→通水试验⑵施工要点①所有与卫生器具连接的管道水压试验、闭水试验己完毕，并己办好预、隐预检手续后进行卫生器具的安装。卫生器具在稳装前应进行检查、清洗。配件与卫生器具应配套，部分卫生器具应进行预制后再安装。5/27②卫生器具的排水出口与排水管道的承口的连接必须严密不漏。③安装中应满足如下要求：位置正确，安装稳定，外观端正，严密性，可拆性能好，安装后防堵塞。④卫生器具的安装必须在允许偏差之内，卫生器具安装允许偏差如下表：项目允许偏差（mm）坐标单排10成排5标高单排15器具水平度成排10器具垂直度3⑶洗涤盆安装①洗涤盆产品应平整无损裂。排水栓应有不小于8mm直径的溢流孔。②排水栓与洗涤盆连接时排水栓溢流孔应尽量对准洗涤盆溢流...
