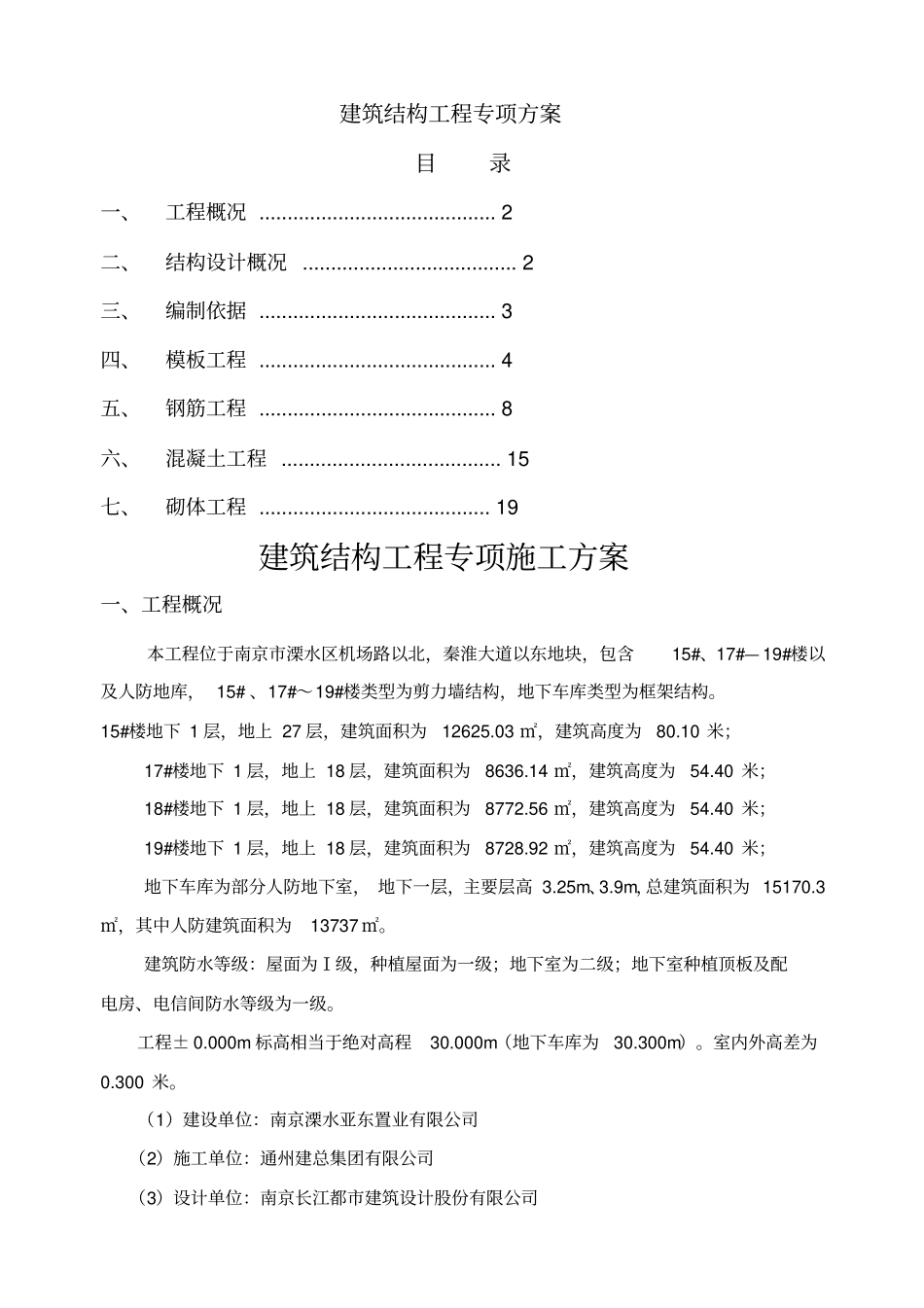

建筑结构工程专项方案目录一、工程概况..........................................2二、结构设计概况......................................2三、编制依据..........................................3四、模板工程..........................................4五、钢筋工程..........................................8六、混凝土工程.......................................15七、砌体工程.........................................19建筑结构工程专项施工方案一、工程概况本工程位于南京市溧水区机场路以北，秦淮大道以东地块，包含15#、17#—19#楼以及人防地库，15#、17#～19#楼类型为剪力墙结构，地下车库类型为框架结构。15#楼地下1层，地上27层，建筑面积为12625.03㎡，建筑高度为80.10米；17#楼地下1层，地上18层，建筑面积为8636.14㎡，建筑高度为54.40米；18#楼地下1层，地上18层，建筑面积为8772.56㎡，建筑高度为54.40米；19#楼地下1层，地上18层，建筑面积为8728.92㎡，建筑高度为54.40米；地下车库为部分人防地下室，地下一层，主要层高3.25m、3.9m，总建筑面积为15170.3㎡，其中人防建筑面积为13737㎡。建筑防水等级：屋面为Ⅰ级，种植屋面为一级；地下室为二级；地下室种植顶板及配电房、电信间防水等级为一级。工程±0.000m标高相当于绝对高程30.000m（地下车库为30.300m）。室内外高差为0.300米。（1）建设单位：南京溧水亚东置业有限公司（2）施工单位：通州建总集团有限公司（3）设计单位：南京长江都市建筑设计股份有限公司（4）监理单位：南京国通建设工程咨询有限公司（5）勘察单位：江苏省地质工程勘察院（6）质量等级：1幢市优二、结构设计概况本工程结构安全等级为二级，抗震防裂度为7度，抗震设防分类为标准设防类，设计使用年限50年。混凝土强度等级（构造柱及圈梁采用C25混凝土）1）地下车库：构件位置砼强度等级备注垫层基础C15底板、外墙地下室C35P6地下室底板、外墙、顶板、水池及后浇带混凝土均采用JL-T高抗裂高抗渗复合型纤维膨胀剂。地下室内墙C35地下室柱C35顶板、顶板梁C35P62）15#楼：序号构件剪力墙、连梁梁、板楼梯1基础地梁C30P6214.440标高以下C55C30C30314.440-26.040标高范围C50C30C30426.040-40.540标高范围C40C30C30540.540标高以上C30C30C303）17#—19#楼：序号构件剪力墙、连梁梁、板楼梯1基础地梁C35P6211.540标高以下C50C30C30311.540-20.240标高范围C40C30C30420.240标高以上C30C30C30梁、柱、基础的结构主筋采用HRB400E热轧钢筋，箍筋采用HPB300、HRB335\400热轧钢筋，填充墙见下表：设计部位墙体材料类型墙体材料强度等级砌筑砂浆类型砌筑砂浆强度等级外填充墙240厚煤矸石烧结自保温砌块MU10.0混合砂浆M5.0内填充墙煤矸石烧结空心砖MU5.0混合砂浆M5.0地下室内隔墙煤矸石烧结空心砖MU5.0混合砂浆M5.0钢管木方扣件夹板柱模板加固示意图钢管400400300400地面以下与土壤混凝土实心砖MU20水泥砂浆M10.0地下车库内墙加气混凝土砌块A3.5混合砂浆M5.0.三、编制依据（1）同城逸境家园三期二标段施工图纸（2）《混凝土结构工程施工质量验收规范》GB50204-2015（3）《建筑工程施工质量验收统一标准》GB50300-2013（4）《砌体工程施工质量验收规范》GB50203-2002（5）江苏省工程建设标准住宅工程质量通病控制标准（DGJ32/J16-2014)（6）方案中未尽事宜，按现行规范及南京安居保障房建设发展有限公司相关文件执行四、模板工程为提高商品砼结构质量，本工程按清水混凝土要求施工，工程面积大，施工工期短，要投入大量的高质量的模板和周转材料，根据工程特点，支撑选用早拆模体系，加速模板周转。主体结构配制三套模板，在施工过程中如发现模板起皮开裂及时支模维修。4.1柱、梁板、墙模板施工柱模板的加固采用定型钢筋与“十”字形排列的对拉螺栓相结合的方法，示意图如下：梁板模施工时先测定标高，铺设梁底板，根据楼层图弹出梁线进行平面位置校正、固定。较浅的梁（一般为450mm以内）支好侧模，而较深的梁先绑扎梁钢筋，再支侧模，然后支平台模板和柱、梁、板交接处的节点模，梁底模板，侧模及板模采用12mm覆膜竹胶板，梁底及板底用...
