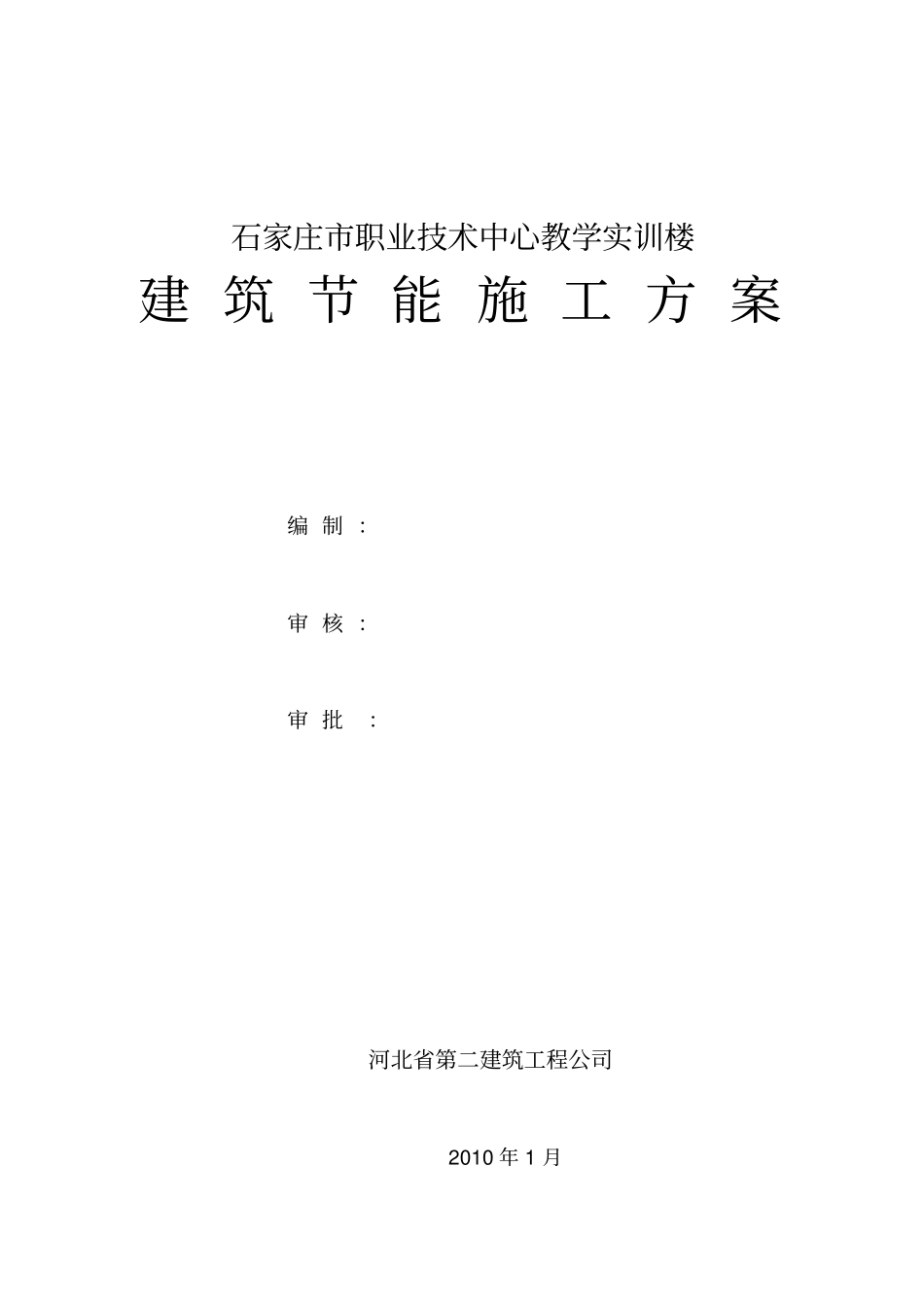

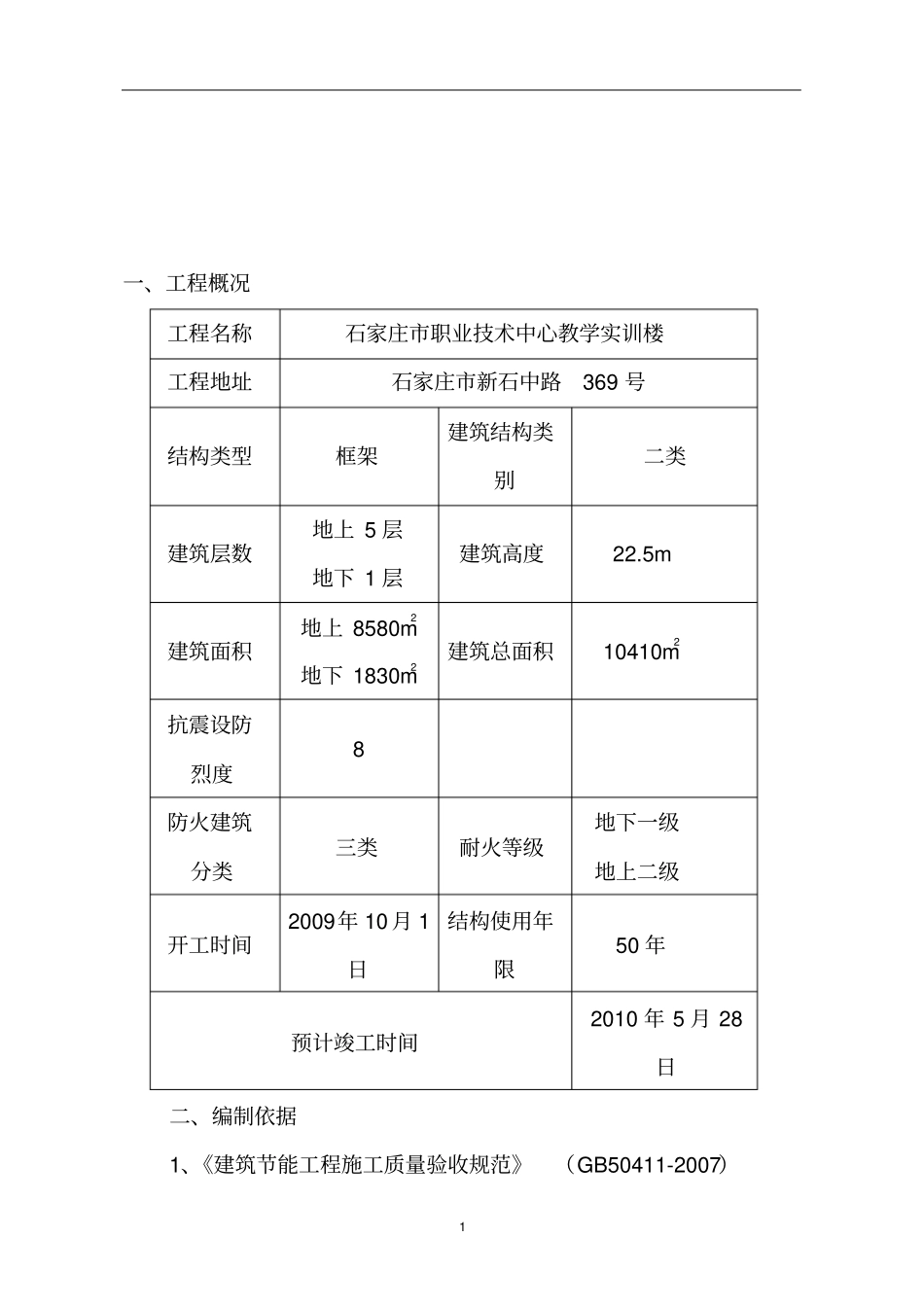

石家庄市职业技术中心教学实训楼建筑节能施工方案编制：审核：审批：河北省第二建筑工程公司2010年1月1一、工程概况工程名称石家庄市职业技术中心教学实训楼工程地址石家庄市新石中路369号结构类型框架建筑结构类别二类建筑层数地上5层地下1层建筑高度22.5m建筑面积地上8580m2地下1830m2建筑总面积10410m2抗震设防烈度8防火建筑分类三类耐火等级地下一级地上二级开工时间2009年10月1日结构使用年限50年预计竣工时间2010年5月28日二、编制依据1、《建筑节能工程施工质量验收规范》（GB50411-2007）22、《公共建筑节能设计标准》（GB50189-2005）3、《外墙外保温工程技术规程》（JGJ144-2004）4、本工程建筑节能报告5、《全国民用建筑工程设计技术措施节能专篇一建筑》（2007）6、《挤塑聚苯乙烯泡沫塑料板保温系统建筑构造》（08CJ16）7、《居住建筑节能设计标准》（DB13(J)63-2007）三、工程节能设计说明(一)屋面做法:（自上而下）1、防滑地砖（8mm-10mm）；2、低标号水泥砂浆（10mm）；3、PET自粘防水卷材（1.5mm）；4、水泥砂浆找平（20mm）；5、1.8水泥珍珠岩找坡；6、挤塑聚苯板保温（55mm）；7、钢筋混凝土（100mm）。（二）外墙做法一：铝单板+挤塑聚苯板（50mm）+加砌砼块墙体（200mm）；（三）外墙做法二：花岗岩（20mm）+挤塑聚苯板（50mm）+加砌砼块墙体（200mm）；（四）外墙做法三：贴仿石面砖+挤塑板（50mm）+加砌砼块墙体（200mm）。（五）玻璃门窗做法：3外窗：断热铝合金低辐射中空玻璃，6mm+12空气+6mm,自身遮阳系数0.7,气密性为7级，水密性为3级，传热系数2.7W/m2k。（六）其他1、非采暖或空调房间与采暖或空调房间的楼板主要保温构造做法：20mm挤塑聚苯板；2、接触室外空气地板主要保温做法：50mm挤塑聚苯板；3、以下部位阻断热桥或保温措施：外门窗口周边侧墙做法：粘贴30厚胶粉聚苯颗粒浆料；外墙圈梁、柱同外墙皮平，外侧统一粘贴50厚挤塑聚苯板；其他挑出的构件、附墙部件，如女儿墙、挑檐、雨篷、装饰线等，粘贴30厚聚苯板；4、建筑节能设计判定说明：建筑体形系数、窗墙比、外门窗气密性和各部维护结构传热系数同时满足GB0189-2005《公共建筑节能设计标准》规定，直接判定满足节能设计标准要求。5、主要保温构造材料干密度（㎏/m3）导热系数标准值（w/m.k）：材料干密度Kg/m3导热系数标准值（w/m.k）材料干密度Kg/m3导热系数标准（w/m.k）值挤塑聚苯板300.0331：8水泥膨胀珍珠岩4000.16胶粉聚苯颗粒2300.059水泥砂浆18000.93钢筋混凝土25001.74细石混凝土23001.514加气混凝土砌块6000.25注：主要保温构造材料干密度、导热系数标准值选自GB50176-93《建筑热工设计规范》及DB13(J)-2007《居住建筑节能设计标准》。（七）电气1、疏散指示照明仅在火灾时点亮；2、楼梯间照明采用节能自息开关；3、采用楼宇自控系统，使各设备运行处于最节能状态；4、对二次装修照明设计要求选用节能灯具，灯具自带电子镇流器，；充分利用自然光，避免长明灯；缩小开关范围，避免大范围开灯。四、施工阶段与质量控制主要内容I、建筑节能各分部施工要点(一)加气砼砌块1、一般要求1.1、砌块在运输、装卸过程中，严禁抛掷和倾倒，现场堆置高度不超过2m。1.2、砌筑前，加气砼砌块应提前浇水湿润，含水率宜为10-15，现场检测时可把加气砼砌块砍断，四周湿印为15mm即可。当施工间歇完毕重新砌筑时，应对原砌体顶面洒水湿润。1.3、砌筑时应根据弹好的轴线进行排加气砼砌块，对砌体中沟槽、管道、观测点、水、电、暖、卫洞槽等应在砌筑中按照施工图留出或砌入，不宜在砌好的砌体上开槽凿洞。52、施工要点2.1、工艺流程：弹线定位→构造柱钢筋绑扎→拉结筋植筋→圈梁下砌体砌筑→圈梁、构造柱钢筋、模板、混凝土→圈梁上部砌体砌筑→顶部斜加气砼砌块砌筑。2.2、施工工艺：（1）弹线定位：根据建筑图纸和楼层轴线位置，在板上放出隔墙及门窗洞口的位置线，构造柱位置线；然后用吊线的方法，将底板上的位置线引至顶板上；最后沿墙体位置线的外侧，弹出墙体施工50控制线。（2）构造柱钢筋绑扎：按线调整结构预留构造柱钢筋位置，并预先按箍筋的数量，将箍筋套入构造柱上；绑扎竖向钢筋绑扎...
