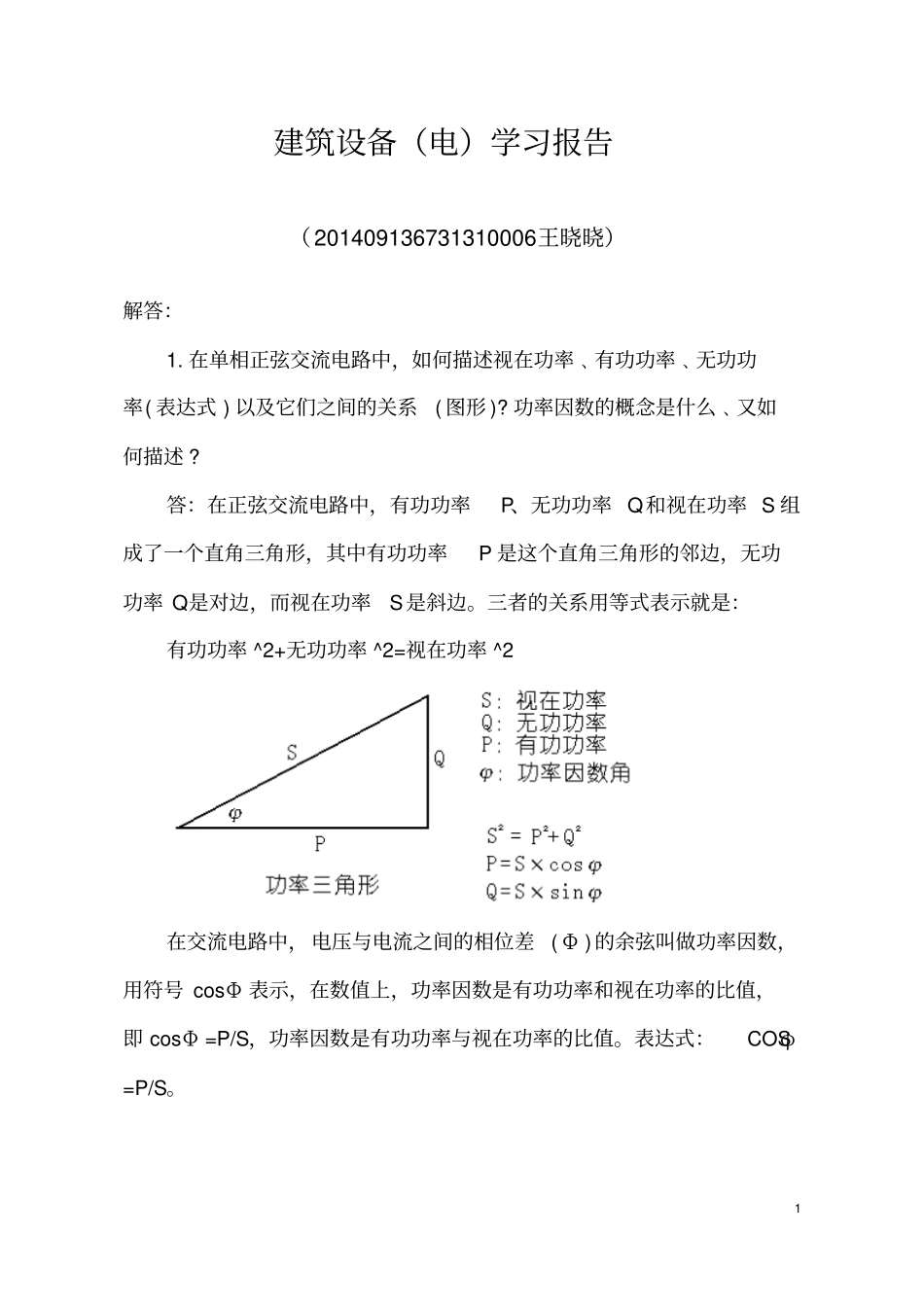

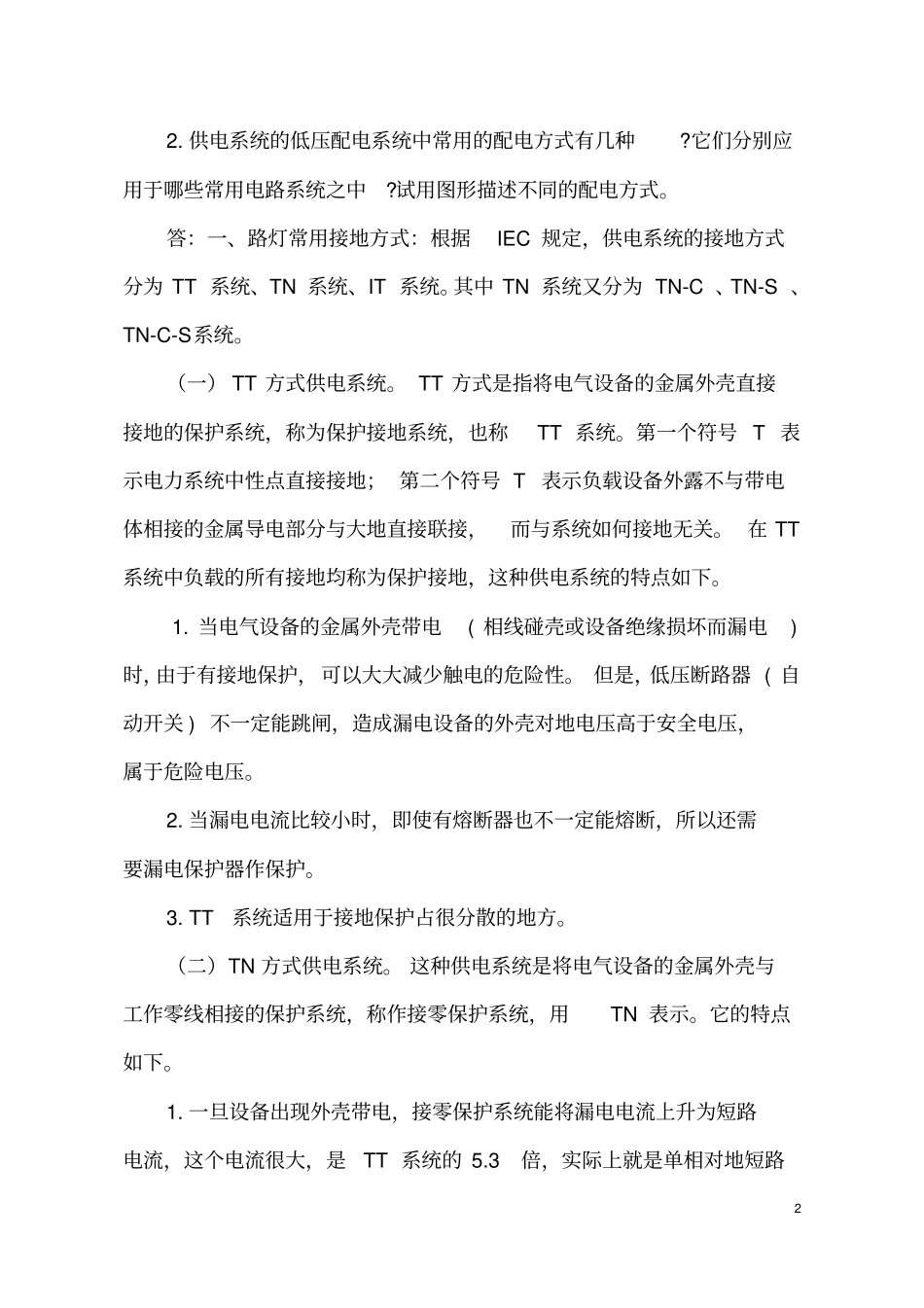

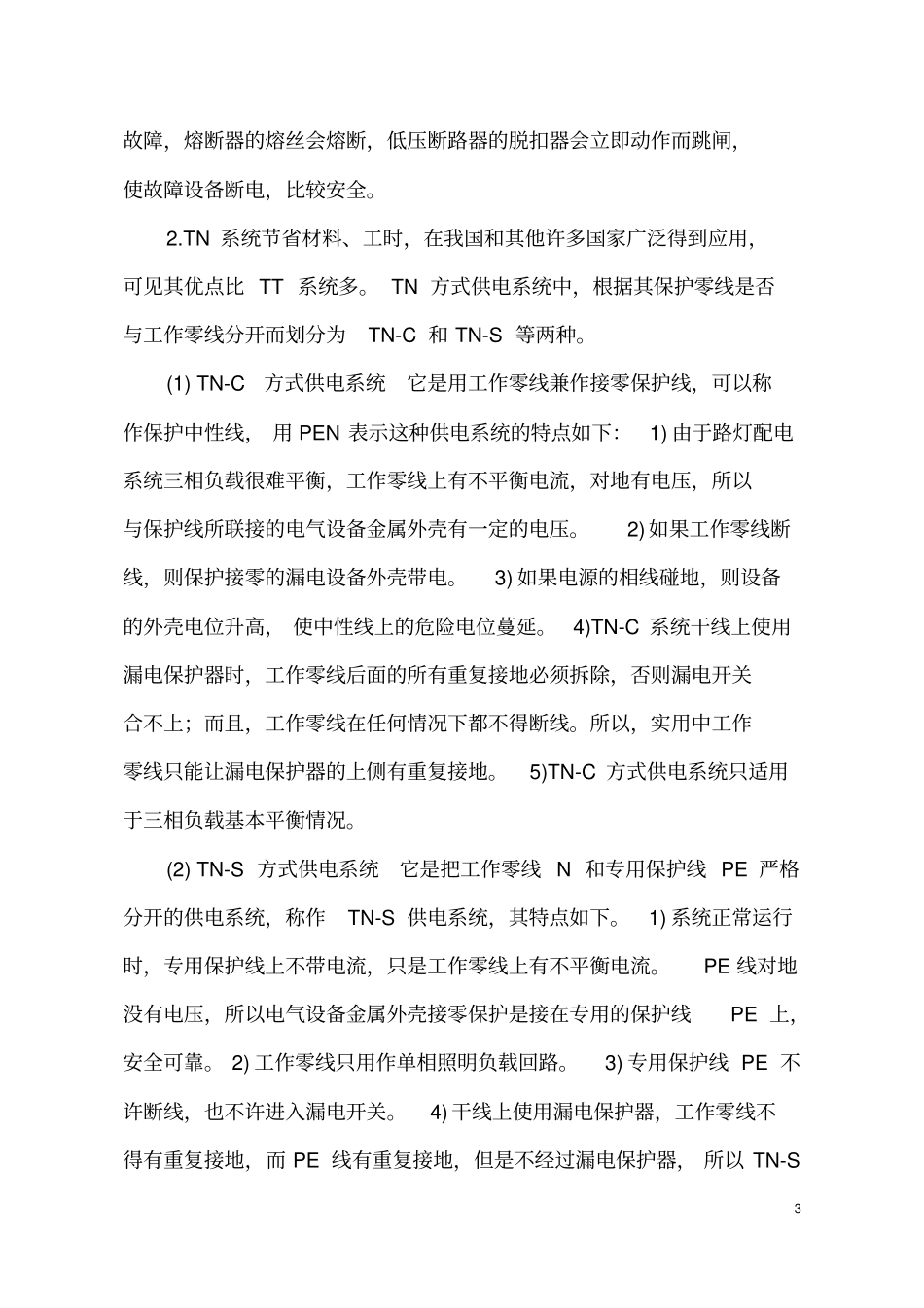

1建筑设备（电）学习报告（201409136731310006王晓晓）解答：1.在单相正弦交流电路中，如何描述视在功率﹑有功功率﹑无功功率(表达式)以及它们之间的关系(图形)?功率因数的概念是什么﹑又如何描述?答：在正弦交流电路中，有功功率P、无功功率Q和视在功率S组成了一个直角三角形，其中有功功率P是这个直角三角形的邻边，无功功率Q是对边，而视在功率S是斜边。三者的关系用等式表示就是：有功功率^2+无功功率^2=视在功率^2在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S，功率因数是有功功率与视在功率的比值。表达式：COSφ=P/S。22.供电系统的低压配电系统中常用的配电方式有几种?它们分别应用于哪些常用电路系统之中?试用图形描述不同的配电方式。答：一、路灯常用接地方式：根据IEC规定，供电系统的接地方式分为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。（一）TT方式供电系统。TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，这种供电系统的特点如下。1.当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器(自动开关)不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。2.当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护。3.TT系统适用于接地保护占很分散的地方。（二）TN方式供电系统。这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。它的特点如下。1.一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路3故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。2.TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见其优点比TT系统多。TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。(1)TN-C方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，用PEN表示这种供电系统的特点如下：1)由于路灯配电系统三相负载很难平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。2)如果工作零线断线，则保护接零的漏电设备外壳带电。3)如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。4)TN-C系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。所以，实用中工作零线只能让漏电保护器的上侧有重复接地。5)TN-C方式供电系统只适用于三相负载基本平衡情况。(2)TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，其特点如下。1)系统正常运行时，专用保护线上不带电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。2)工作零线只用作单相照明负载回路。3)专用保护线PE不许断线，也不许进入漏电开关。4)干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S4系统供电干线上也可以安装漏电保护器。5)TN-S方式供电系统安全可靠，适用对安全要求较高的配电线路。(3)TN-C-S方式供电系统在配电线路中，如果前部分是TN-C方式供电，而下一部分采用TN-S方式供电系统，则可以在系统后部分现场总配电箱分出PE线，这种系统称为TN-C-S供电系统。TN-C-S系统的特点如下。1)工作零线N与专用保护线PE相联通，当线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。负载越不平衡，灯杆外壳对地电压偏移就越大。所以要...
