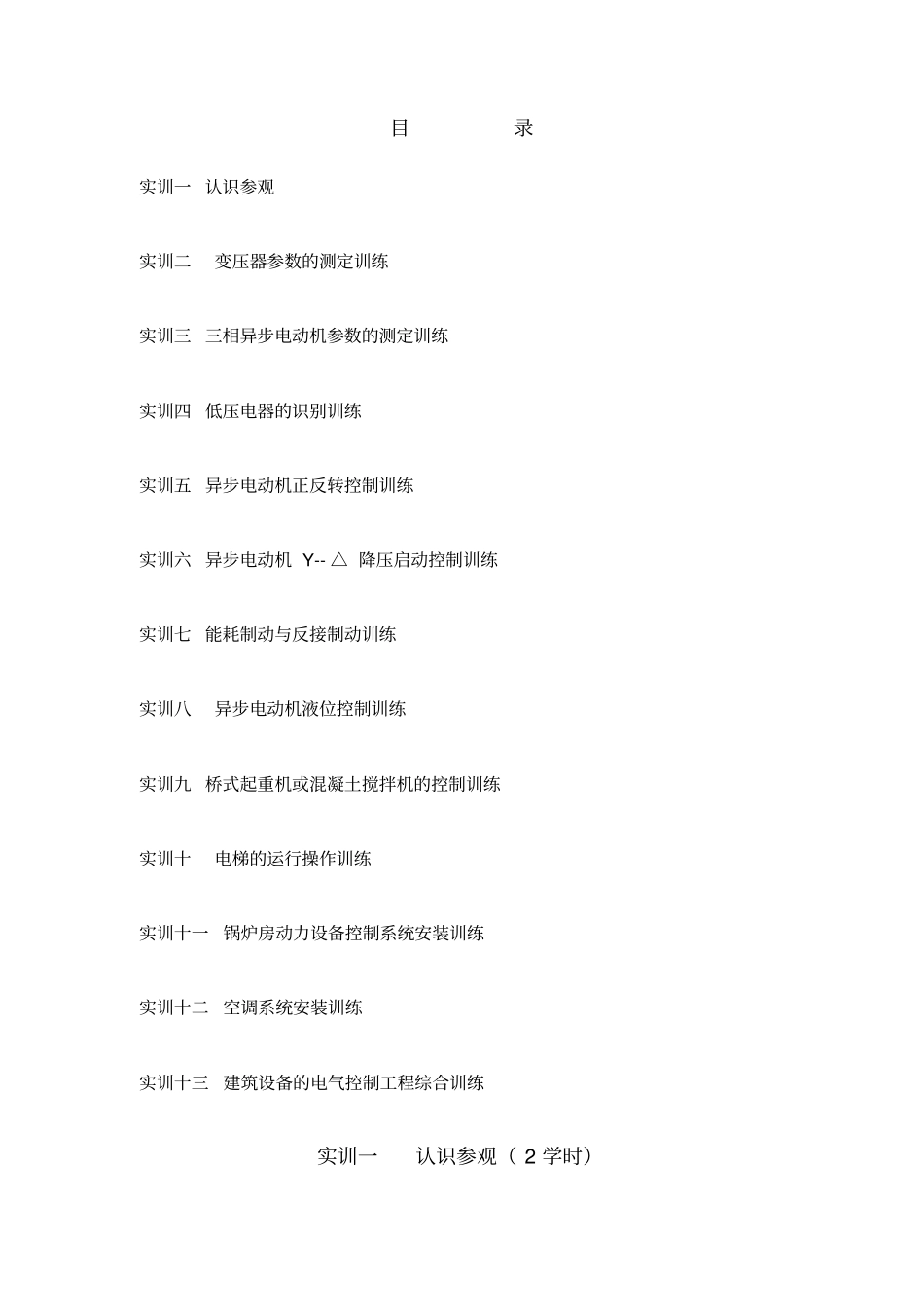

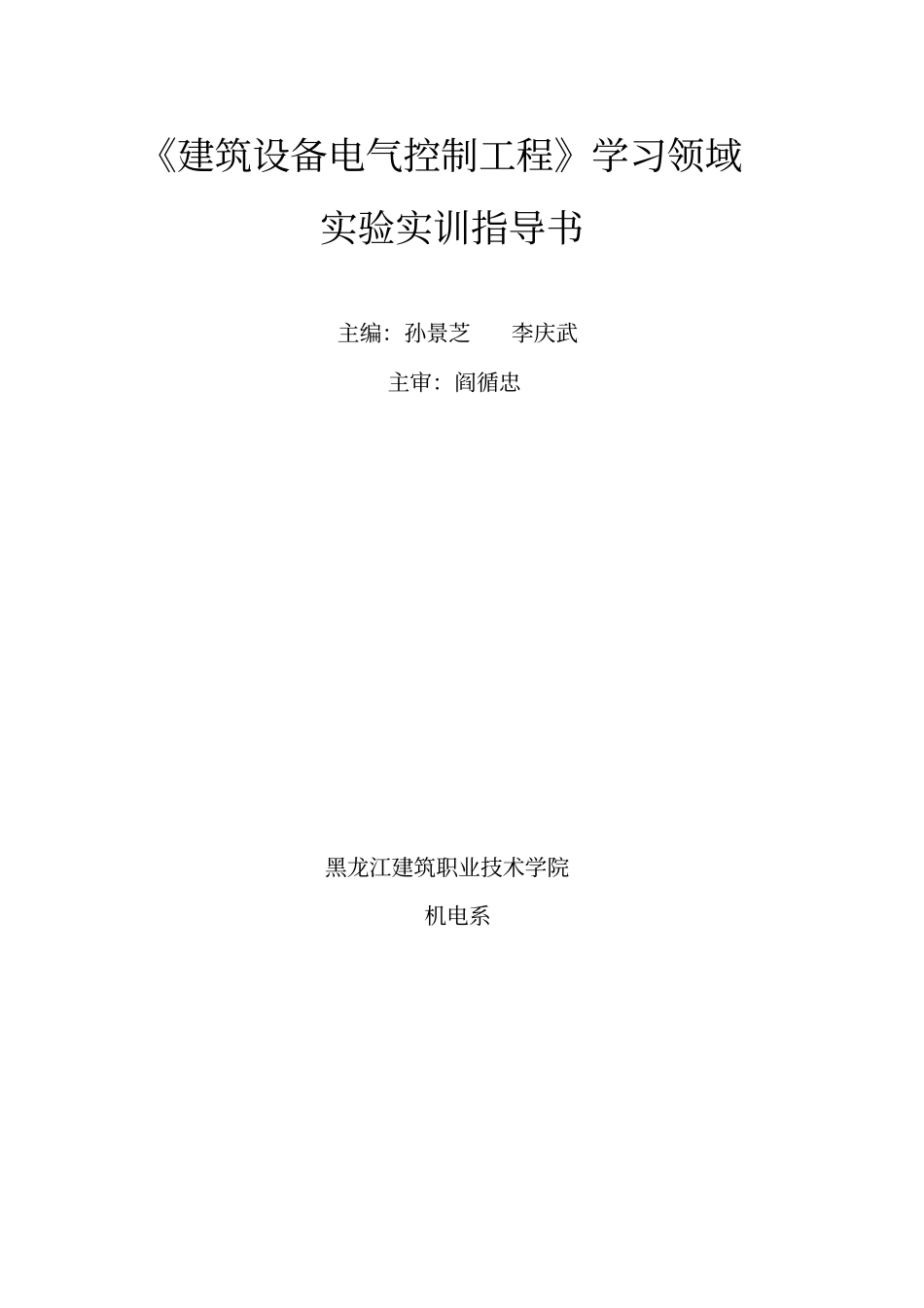

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料《建筑设备电气控制工程》学习领域实验实训指导书主编：孙景芝李庆武主审：阎循忠黑龙江建筑职业技术学院机电系目录实训一认识参观实训二变压器参数的测定训练实训三三相异步电动机参数的测定训练实训四低压电器的识别训练实训五异步电动机正反转控制训练实训六异步电动机Y--△降压启动控制训练实训七能耗制动与反接制动训练实训八异步电动机液位控制训练实训九桥式起重机或混凝土搅拌机的控制训练实训十电梯的运行操作训练实训十一锅炉房动力设备控制系统安装训练实训十二空调系统安装训练实训十三建筑设备的电气控制工程综合训练实训一认识参观（2学时）（一）实训目的1、了解建筑电气控制系统的内容；2、掌握建筑电气控制系统。3、明确建筑电气控制系统在建筑物中的重要作用。（二）认识参观步骤1、教师讲解系统的基本内容；2、提出参观要求；3、分系统参观；4、写参观记录；5、编写参观报告。（三）建筑设备电气控制系统记录与分析认识参观记录表序号系统名称系统设备系统基本原理备注（四）问题讨论1、接触器与继电器区别？2、热继电器与熔断器区别？技能考核1、参观的认真程度；2、对各系统的理解情况。优良中及格不及格实训二变压器参数的测定训练（2学时）（一）实训目的1、了解变压器的组成；2、掌握变压器空载和短路实验方法；3、测定变压器的参数。（二）实训内容及设备1、实训内容：测取变压器空载特性；测取变压器短路特性。2、实训设备单相变压器、单相调压器、交流电压表、交流电流表、万用表、低功率因数瓦特表、刀开关（三）实训步骤1、空载实验为了便于测量和安全，在低压侧施加电压，高压侧开路。中小型电力变压器空载电流I0≈(4%～16%)IN，依此选择电流表、电压表和功率表的量程。实验线路如右图所示。变压器接通电源前，将调压器调至输出电压最小位置。合闸后，电压调至(1.1～1.2)UN，然后逐次降低至0.5UN，每次测量空载电压U0、电流I0、空载功率P0，记录于下表中。变压器空载实验记录表次数U0(V)I0(A)P0(W)U12345672、短路实验为了便于测量和安全，变压器的短路实验一般在高压侧通过调压器接至电源，低压侧短路。实验线路如图所示。接通电源前，使调压器置于输出电压最低位置。合闸后，使输出电压逐渐升高至电流表所示的短路电流ISH=1.1IN，然后逐渐降压电压，分别测量短路电流Ish、短路功率Psh和短路电压Ush，记录于下表中。测量实验室环境温度作这实验时线圈的实际温度。变压器短路实验记录表次数Ish(A)Psh(W)Ush(V)1234（四）报告内容1、简述实验过程；2、绘制特性曲线；3、根据实验数据，计算变压器参数。（五）问题讨论1、在变压器空载实验和短路实验中，各种仪表如何连接才能使测量误差最小？2、为什么变压器空载实验测得的功率即为变压器的铁损耗？3、为什么变压器短路实验测得的功率即为变压器的铜损耗？技能考核1、变压器种类和使用场所；2、操作能力。优良中及格不及格实训三三相异步电动机参数的测定训练（2学时）（一）实训目的1、掌握三相异步电动机参数的测定方法；2、掌握变压器空载和短路实验方法（二）实训内容及设备1、实训内容（1）测取异步电动机短路特性；（2）测取异步电动机空载特性。2、实训设备三相笼型异步电动机、三相调压器、交流电压表、交流电流表、功率表（三）实训步骤1、短路实验（1）按图接线，通电试转，观察电动机的转向。切断电源，在电动机轴上增加制动器具（如短路棒）。（2）将调压器调至零位，然后闭合开关，缓慢调节调压器输出电压，一直调到额定电流为止。测量短路电压、短路电流和短路损耗，读取4～5组数据记录于表中。三相异步电动机空载实验数据序号电...
