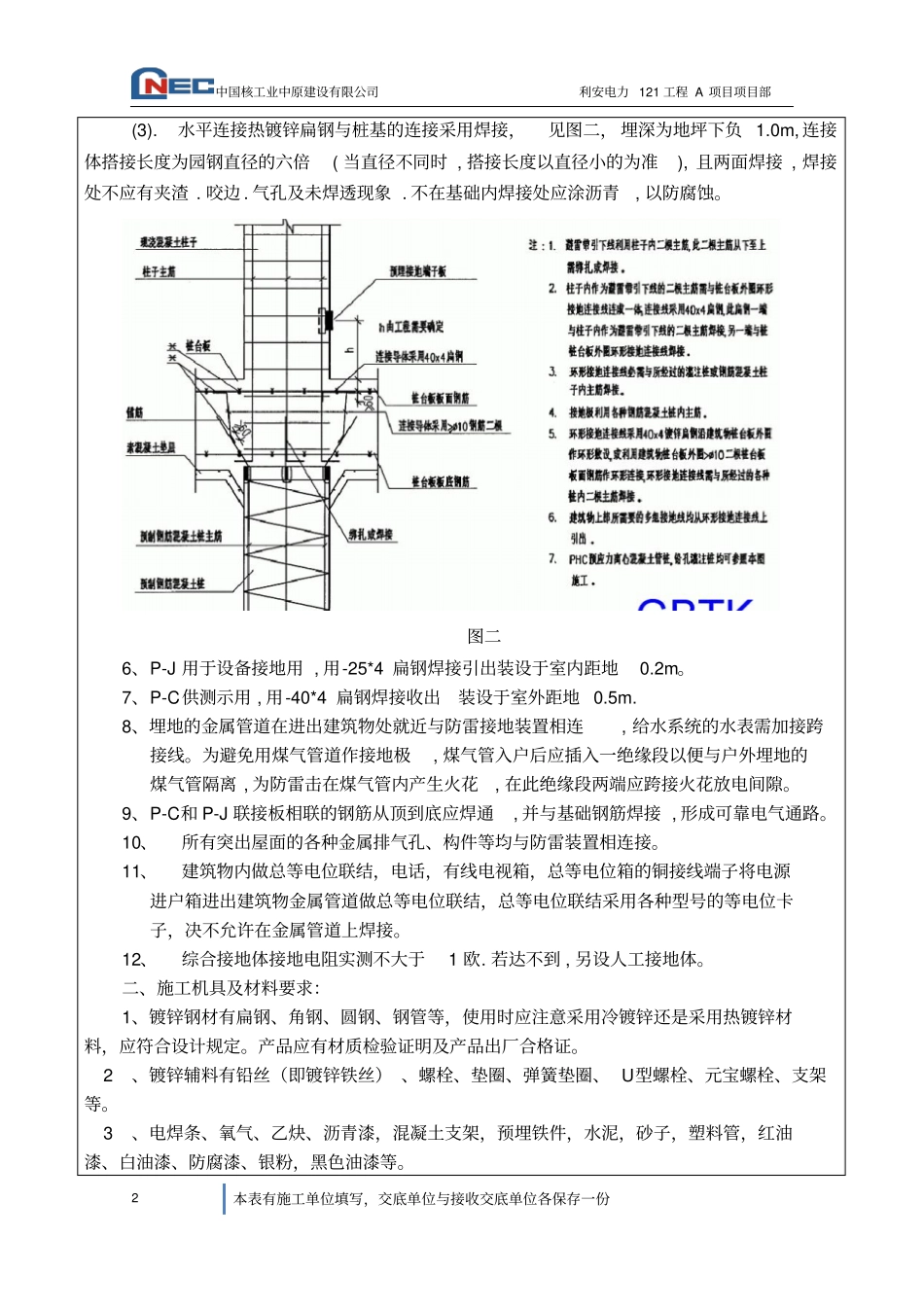

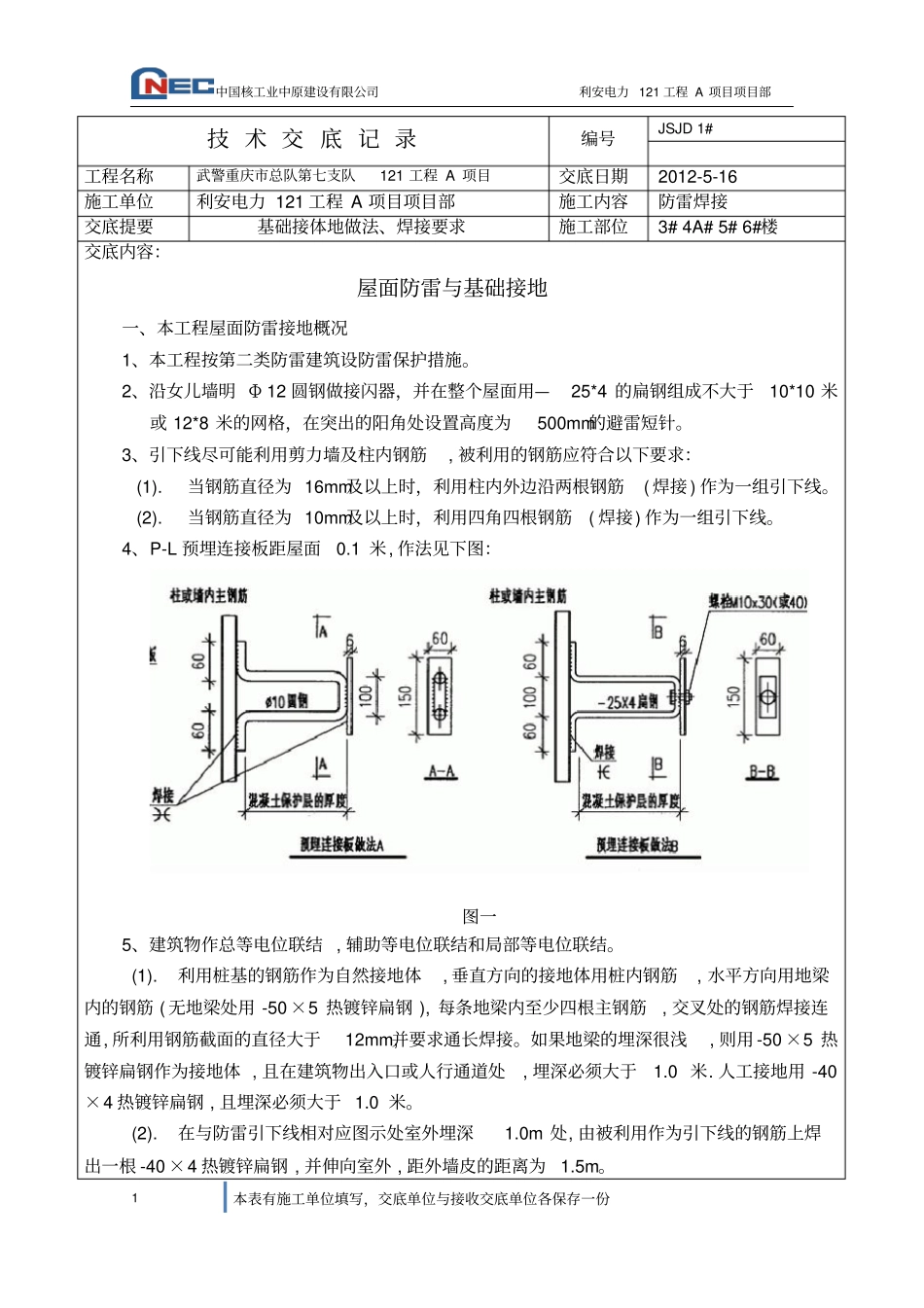

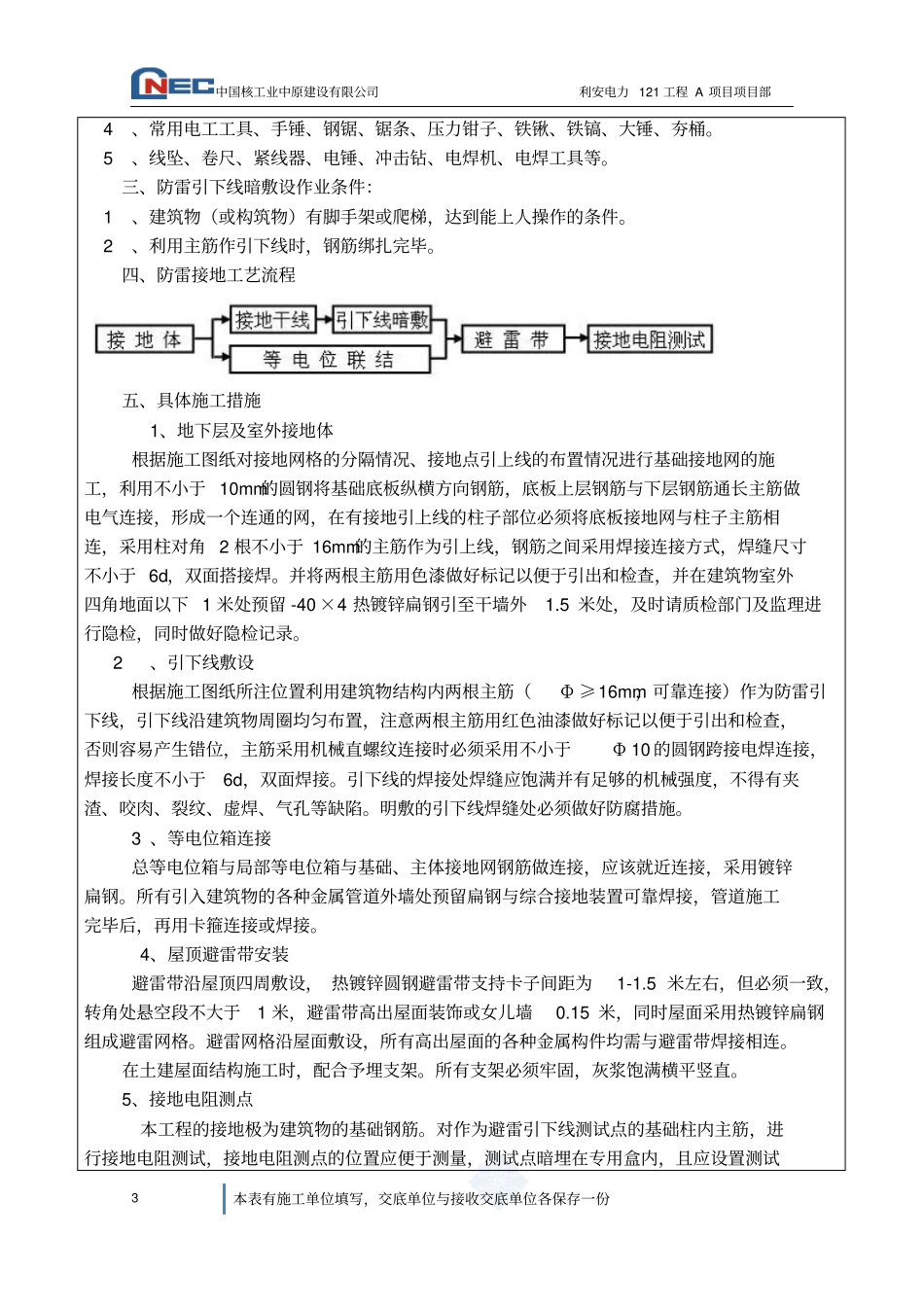

中国核工业中原建设有限公司利安电力121工程A项目项目部1本表有施工单位填写，交底单位与接收交底单位各保存一份技术交底记录编号JSJD1#工程名称武警重庆市总队第七支队121工程A项目交底日期2012-5-16施工单位利安电力121工程A项目项目部施工内容防雷焊接交底提要基础接体地做法、焊接要求施工部位3#4A#5#6#楼交底内容：屋面防雷与基础接地一、本工程屋面防雷接地概况1、本工程按第二类防雷建筑设防雷保护措施。2、沿女儿墙明Φ12圆钢做接闪器，并在整个屋面用—25*4的扁钢组成不大于10*10米或12*8米的网格，在突出的阳角处设置高度为500mm的避雷短针。3、引下线尽可能利用剪力墙及柱内钢筋,被利用的钢筋应符合以下要求：(1).当钢筋直径为16mm及以上时，利用柱内外边沿两根钢筋(焊接)作为一组引下线。(2).当钢筋直径为10mm及以上时，利用四角四根钢筋(焊接)作为一组引下线。4、P-L预埋连接板距屋面0.1米,作法见下图：图一5、建筑物作总等电位联结,辅助等电位联结和局部等电位联结。(1).利用桩基的钢筋作为自然接地体,垂直方向的接地体用桩内钢筋,水平方向用地梁内的钢筋(无地梁处用-50×5热镀锌扁钢),每条地梁内至少四根主钢筋,交叉处的钢筋焊接连通,所利用钢筋截面的直径大于12mm,并要求通长焊接。如果地梁的埋深很浅,则用-50×5热镀锌扁钢作为接地体,且在建筑物出入口或人行通道处,埋深必须大于1.0米.人工接地用-40×4热镀锌扁钢,且埋深必须大于1.0米。(2).在与防雷引下线相对应图示处室外埋深1.0m处,由被利用作为引下线的钢筋上焊出一根-40×4热镀锌扁钢,并伸向室外,距外墙皮的距离为1.5m。中国核工业中原建设有限公司利安电力121工程A项目项目部2本表有施工单位填写，交底单位与接收交底单位各保存一份(3).水平连接热镀锌扁钢与桩基的连接采用焊接，见图二，埋深为地坪下负1.0m,连接体搭接长度为园钢直径的六倍(当直径不同时,搭接长度以直径小的为准),且两面焊接,焊接处不应有夹渣.咬边.气孔及未焊透现象.不在基础内焊接处应涂沥青,以防腐蚀。图二6、P-J用于设备接地用,用-25*4扁钢焊接引出装设于室内距地0.2m。7、P-C供测示用,用-40*4扁钢焊接收出装设于室外距地0.5m.8、埋地的金属管道在进出建筑物处就近与防雷接地装置相连,给水系统的水表需加接跨接线。为避免用煤气管道作接地极,煤气管入户后应插入一绝缘段以便与户外埋地的煤气管隔离,为防雷击在煤气管内产生火花,在此绝缘段两端应跨接火花放电间隙。9、P-C和P-J联接板相联的钢筋从顶到底应焊通,并与基础钢筋焊接,形成可靠电气通路。10、所有突出屋面的各种金属排气孔、构件等均与防雷装置相连接。11、建筑物内做总等电位联结，电话，有线电视箱，总等电位箱的铜接线端子将电源进户箱进出建筑物金属管道做总等电位联结，总等电位联结采用各种型号的等电位卡子，决不允许在金属管道上焊接。12、综合接地体接地电阻实测不大于1欧.若达不到,另设人工接地体。二、施工机具及材料要求：1、镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2、镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。3、电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。中国核工业中原建设有限公司利安电力121工程A项目项目部3本表有施工单位填写，交底单位与接收交底单位各保存一份4、常用电工工具、手锤、钢锯、锯条、压力钳子、铁锹、铁镐、大锤、夯桶。5、线坠、卷尺、紧线器、电锤、冲击钻、电焊机、电焊工具等。三、防雷引下线暗敷设作业条件：1、建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2、利用主筋作引下线时，钢筋绑扎完毕。四、防雷接地工艺流程五、具体施工措施1、地下层及室外接地体根据施工图纸对接地网格的分隔情况、接地点引上线的布置情况进行基础接地网的施工，利用不小于10mm的圆钢将基础底板纵横方向钢筋，底板上层钢筋与下层钢筋通长主筋做电气连接，形成一个连通的网，在有接地引上线的柱子部位必须将底板接地网...
