锅炉总体安装规范VIP免费

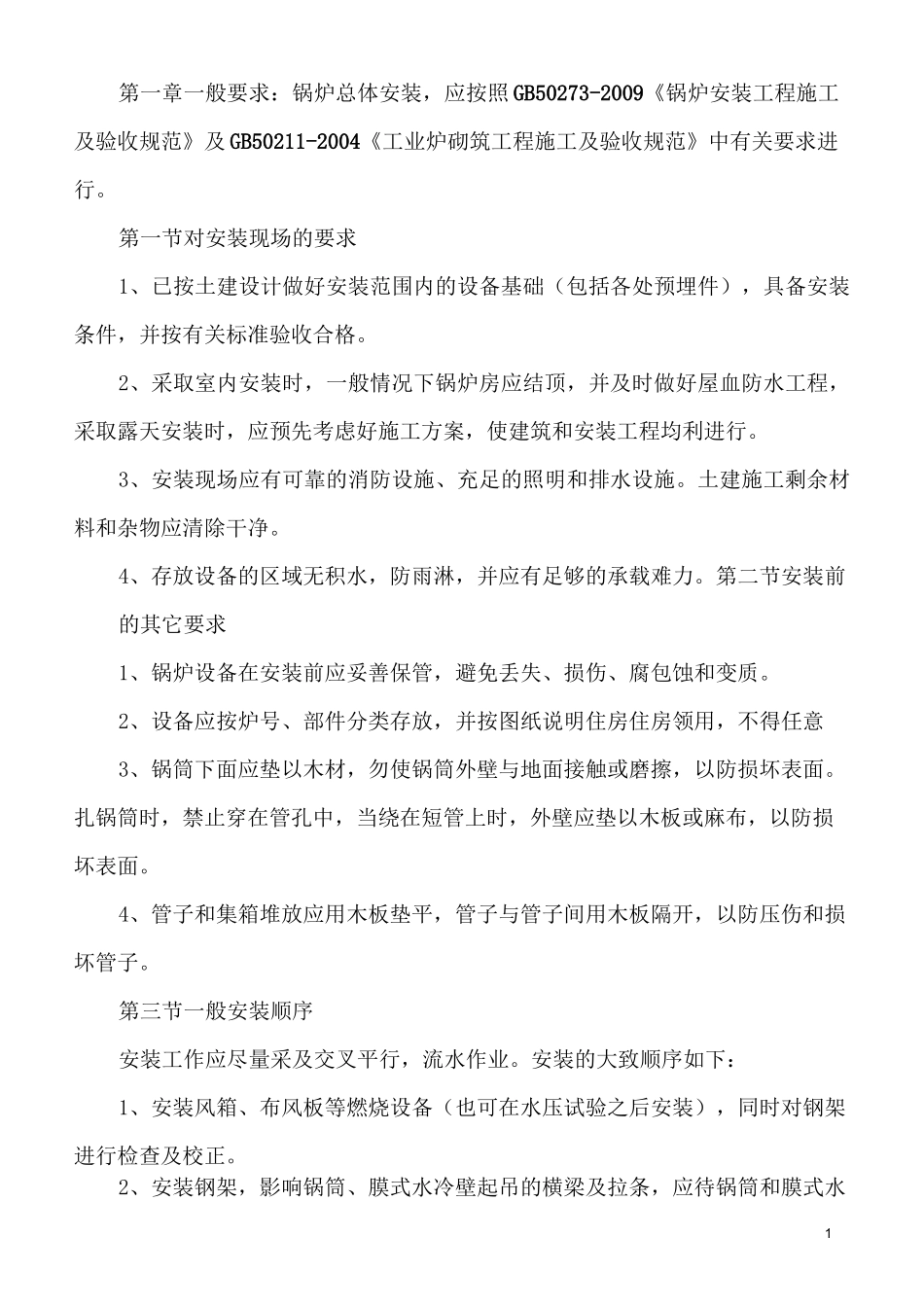

1第一章一般要求：锅炉总体安装，应按照GB50273-2009《锅炉安装工程施工及验收规范》及GB50211-2004《工业炉砌筑工程施工及验收规范》中有关要求进行。第一节对安装现场的要求1、已按土建设计做好安装范围内的设备基础（包括各处预埋件），具备安装条件，并按有关标准验收合格。2、采取室内安装时，一般情况下锅炉房应结顶，并及时做好屋血防水工程，采取露天安装时，应预先考虑好施工方案，使建筑和安装工程均利进行。3、安装现场应有可靠的消防设施、充足的照明和排水设施。土建施工剩余材料和杂物应清除干净。4、存放设备的区域无积水，防雨淋，并应有足够的承载难力。第二节安装前的其它要求1、锅炉设备在安装前应妥善保管，避免丢失、损伤、腐包蚀和变质。2、设备应按炉号、部件分类存放，并按图纸说明住房住房领用，不得任意3、锅筒下面应垫以木材，勿使锅筒外壁与地面接触或磨擦，以防损坏表面。扎锅筒时，禁止穿在管孔中，当绕在短管上时，外壁应垫以木板或麻布，以防损坏表面。4、管子和集箱堆放应用木板垫平，管子与管子间用木板隔开，以防压伤和损坏管子。第三节一般安装顺序安装工作应尽量采及交叉平行，流水作业。安装的大致顺序如下：1、安装风箱、布风板等燃烧设备（也可在水压试验之后安装），同时对钢架进行检查及校正。2、安装钢架，影响锅筒、膜式水冷壁起吊的横梁及拉条，应待锅筒和膜式水2冷壁起吊就位后再安装主。3、安装平台扶梯，妨碍锅筒、膜式水冷壁、集箱安装焊接起吊的平台暂时不装。4、起吊安装锅筒、膜式水冷壁.安装锅炉管束、导汽管，对有过热器的锅炉交替地安装过热器，在安装过热器先安装集箱。较小的过热器也可将其装好再吊装到位，然后安装下降管。6、安装省煤器。待本体安装好后，进行管道和阀门的安装。安装空气预热器。7、水压试验。水压试验前需装好水位表，压力表，放水阀和空气阀，其余仪表应陆续在试运转前装好。8、水压试验合格后，安装锅筒内部装置，然后砌炉墙，保温工作应尽量提前进行，以免影响整个安装进度。9、圊机一般都在最后安装。烟风道应在风机及有关设备装好后进行安装。第三章钢架和平台扶梯的安装第一节钢架的检查及校正1、钢架检查为保正锅炉安装质量和速度，安装前应对钢架按发货清单进行清点核对，并对立柱、横梁、护板等主要部件的质量进行下列外观检查。（1）部件外表面锈蚀情况，以及有无重皮、裂纹等缺陷。（2）外形尺雨寸、数量是否符合图纸。（3）检查焊接、螺柱连接的质量。（4）有无弯曲、凹陷和扭转等变形。其偏差应符合GB50273-1998《工业锅炉安装工程施工及验收规范》的规定。（5）对偏差超过规定的，应予矫正。对缺陷严重的应更换。2、钢架的校正3弯曲变形校正方法可采用冷校法、局部加热法及假焊校正法。（1）冷校法常用千斤顶，为防止将被校件表面顶坏，应在被校件与千斤顶间衬垫铁板，为防止滑脱，应在千斤顶前后垫以个板。（2）局部加热校正时，加热长度根据经验确定，被校件底部一定要垫实防止因自重而产生弯曲，加热时要注意控制温度，不能过烧，根据环境温度控制好降温速度，不要冷却过急而产生裂纹。（3）假焊法只用于不太重要的零件发生急弯的情况。应注意校正完毕冷却至常温后，需用砂轮把电焊层磨平，涂漆防锈。（4）钢架校正时应注意：冷态校正后不行有凹凸、裂纹等损伤。环境温度低于-20°C时，不行锤击，以防脆裂；加热校正时的加热温度，对碳钢一般不宜超过1000C。第二节基础划线及钢架的安装特别提示锅炉基础在未经正式检查验收前，禁止在基础上放置组合件或进行锅炉安装工作！1、在锅炉安装前，心须经工程验收人员检查基础，证明其浇灌质量、强度及外形尺寸等均符合设计要求和国家标准《钢筋混凝土工程施工验收规范》的规定，方能安装使用。2、安装队在安装前，应核对基础的中心线、各预留孔、预埋件是否与锅炉基础图相符。3、锅炉基础划线应符合下列规定:(1)纵向和横向中心线互相垂直。(2)相应两柱子定位中心线间距允许偏差为土2mm.4(3)各组对称四根柱子定位中心点的两对角线长度之差不应大5mm.4、采用垫铁安装时，垫铁应符合下列要求：(1)垫铁表面平整，必要时应刨平。(2)每组垫铁不...
