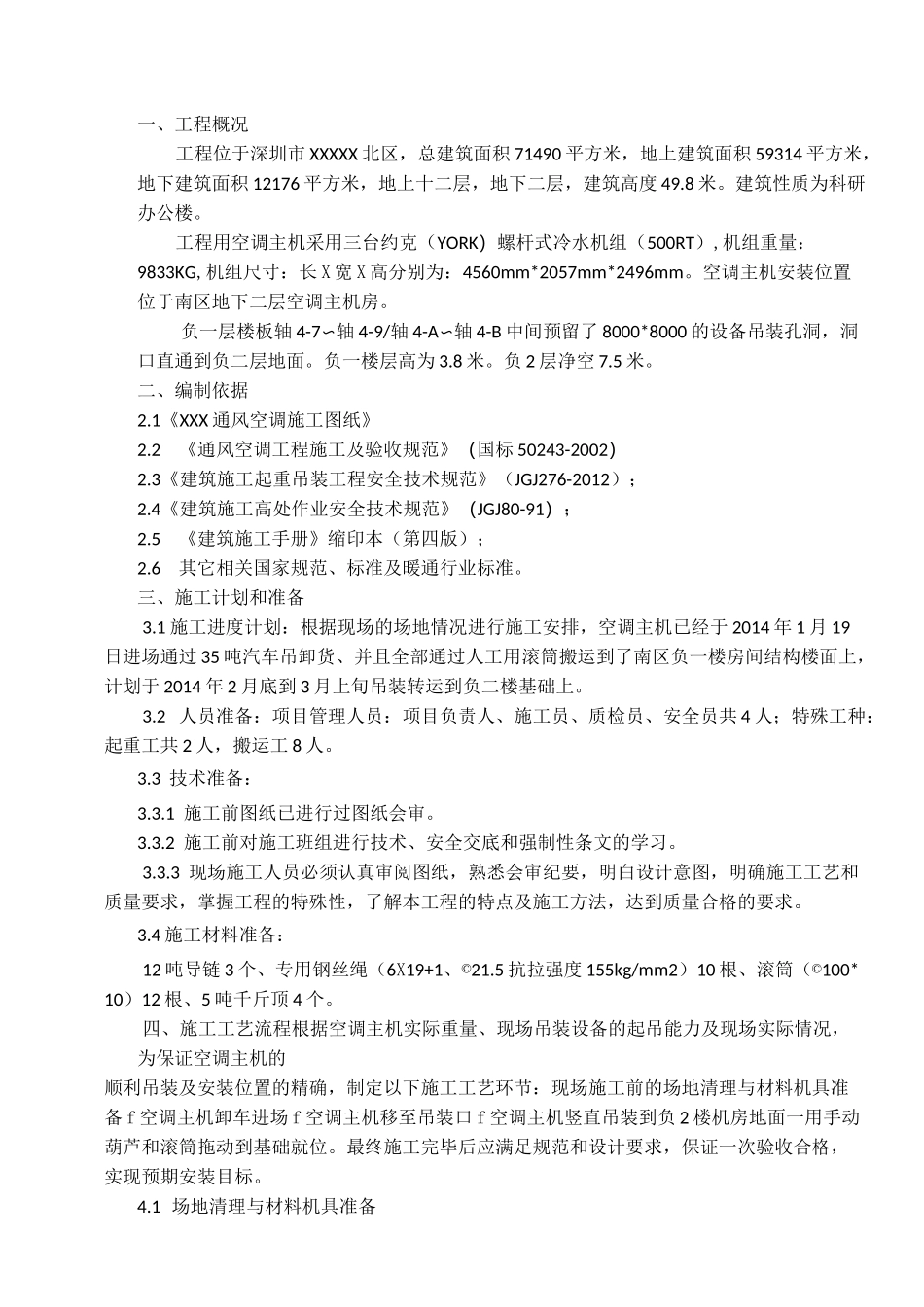

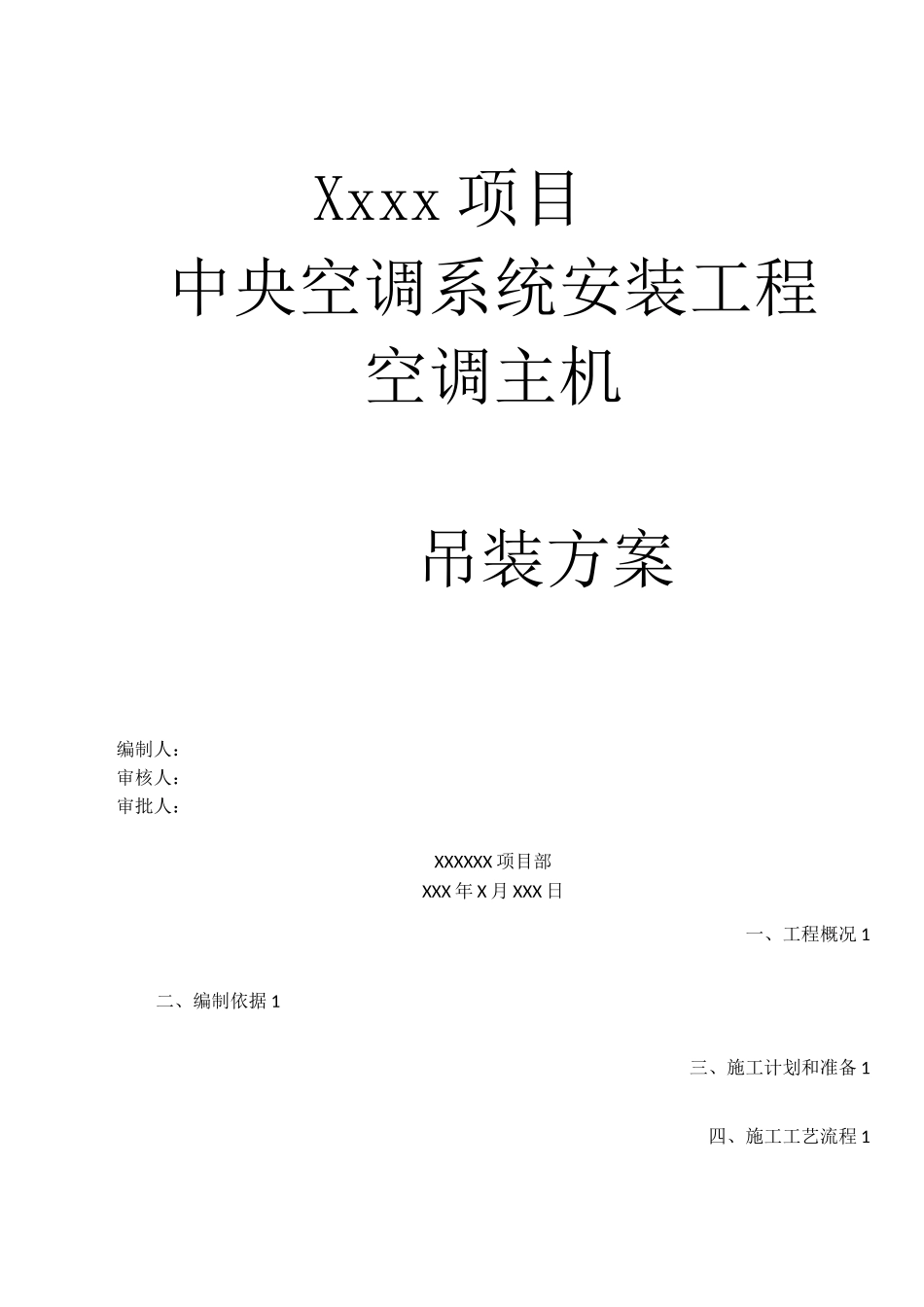

Xxxx项目中央空调系统安装工程空调主机吊装方案编制人：审核人：审批人：XXXXXX项目部XXX年X月XXX日一、工程概况1二、编制依据1三、施工计划和准备1四、施工工艺流程1五、施工安全保证措施1六、计算书及相关图纸5一、工程概况工程位于深圳市XXXXX北区，总建筑面积71490平方米，地上建筑面积59314平方米，地下建筑面积12176平方米，地上十二层，地下二层，建筑高度49.8米。建筑性质为科研办公楼。工程用空调主机采用三台约克（YORK）螺杆式冷水机组（500RT）,机组重量：9833KG,机组尺寸：长X宽X高分别为：4560mm*2057mm*2496mm。空调主机安装位置位于南区地下二层空调主机房。负一层楼板轴4-7〜轴4-9/轴4-A〜轴4-B中间预留了8000*8000的设备吊装孔洞，洞口直通到负二层地面。负一楼层高为3.8米。负2层净空7.5米。二、编制依据2.1《XXX通风空调施工图纸》2.2《通风空调工程施工及验收规范》（国标50243-2002）2.3《建筑施工起重吊装工程安全技术规范》（JGJ276-2012）；2.4《建筑施工高处作业安全技术规范》（JGJ80-91）；2.5《建筑施工手册》缩印本（第四版）；2.6其它相关国家规范、标准及暖通行业标准。三、施工计划和准备3.1施工进度计划：根据现场的场地情况进行施工安排，空调主机已经于2014年1月19日进场通过35吨汽车吊卸货、并且全部通过人工用滚筒搬运到了南区负一楼房间结构楼面上，计划于2014年2月底到3月上旬吊装转运到负二楼基础上。3.2人员准备：项目管理人员：项目负责人、施工员、质检员、安全员共4人；特殊工种：起重工共2人，搬运工8人。3.3技术准备：3.3.1施工前图纸已进行过图纸会审。3.3.2施工前对施工班组进行技术、安全交底和强制性条文的学习。3.3.3现场施工人员必须认真审阅图纸，熟悉会审纪要，明白设计意图，明确施工工艺和质量要求，掌握工程的特殊性，了解本工程的特点及施工方法，达到质量合格的要求。3.4施工材料准备：12吨导链3个、专用钢丝绳（6X19+1、©21.5抗拉强度155kg/mm2）10根、滚筒（©100*10）12根、5吨千斤顶4个。四、施工工艺流程根据空调主机实际重量、现场吊装设备的起吊能力及现场实际情况，为保证空调主机的顺利吊装及安装位置的精确，制定以下施工工艺环节：现场施工前的场地清理与材料机具准备f空调主机卸车进场f空调主机移至吊装口f空调主机竖直吊装到负2楼机房地面一用手动葫芦和滚筒拖动到基础就位。最终施工完毕后应满足规范和设计要求，保证一次验收合格，实现预期安装目标。4.1场地清理与材料机具准备4.1.1吊装作业开始前期完成情况应该为：土建队伍应该将设备基础施工完成并且拆模，混凝土基础必须硬化并且过养护期，机房地面清理完成。4.1.2对吊装所需的材料如钢丝绳、卸扣、安全绳、倒链葫芦、方木等进场验收和统一放置。4.2空调主机的卸车并且搬运到负一楼楼面。4.3空调主机的吊装安放4.3.1、在预留洞口的负2楼楼板反梁处用2条DN300的无缝钢管（东西方向）搭设吊装平台（中间立DN150的无缝钢管支撑，具体施工见附图：6.2负2楼处主机吊装平台图），中间预留洞口约7000mm*3500mm作为空调主机进入负二楼的通道，通道两边用DN50镀锌钢管焊接满铺木板固定作为施工平台。4.3.2、在一层楼板轴4-7〜轴4-9/轴4-A〜轴4-B间靠梁部位预留的洞口处设置吊钩位置，上方放置DN150的加厚钢管，使钢管两端支撑到楼板的结构梁上，将钢丝绳固定在钢管上，对称悬挂2个12吨手动葫芦，作为吊装空调主机的动力。用手动葫芦将主机缓缓拖动，移动滚筒将主机缓缓移至钢管架的预留洞口上面的5根DN300无缝钢管上搁置。再调整好2个手动葫芦的铰链方位，将主机往上吊离5根DN300无缝钢管约300mm处，将主机调整水平平衡后，缓缓将5根DN300无缝钢管移出中间预留洞口约5500mm*3000mm处，再调整每个手动葫芦的铰链将主机缓缓从洞口平稳地放至负2楼地面。4.3.3、地下2层地面与设备基础间高差用DN400无缝钢管铺平，作为空调主机进入基础的第二层平台，上面固定三根DN300无缝钢管作为设备水平拖动的轨道，钢管延伸到基础上面，间距0.7米，钢管上面设置多根DN100的加厚无缝管，作为设备水平拖动的滚杠。4.3.4、在地下二层中间过道设备基础旁的结构梁上分别固定两...
