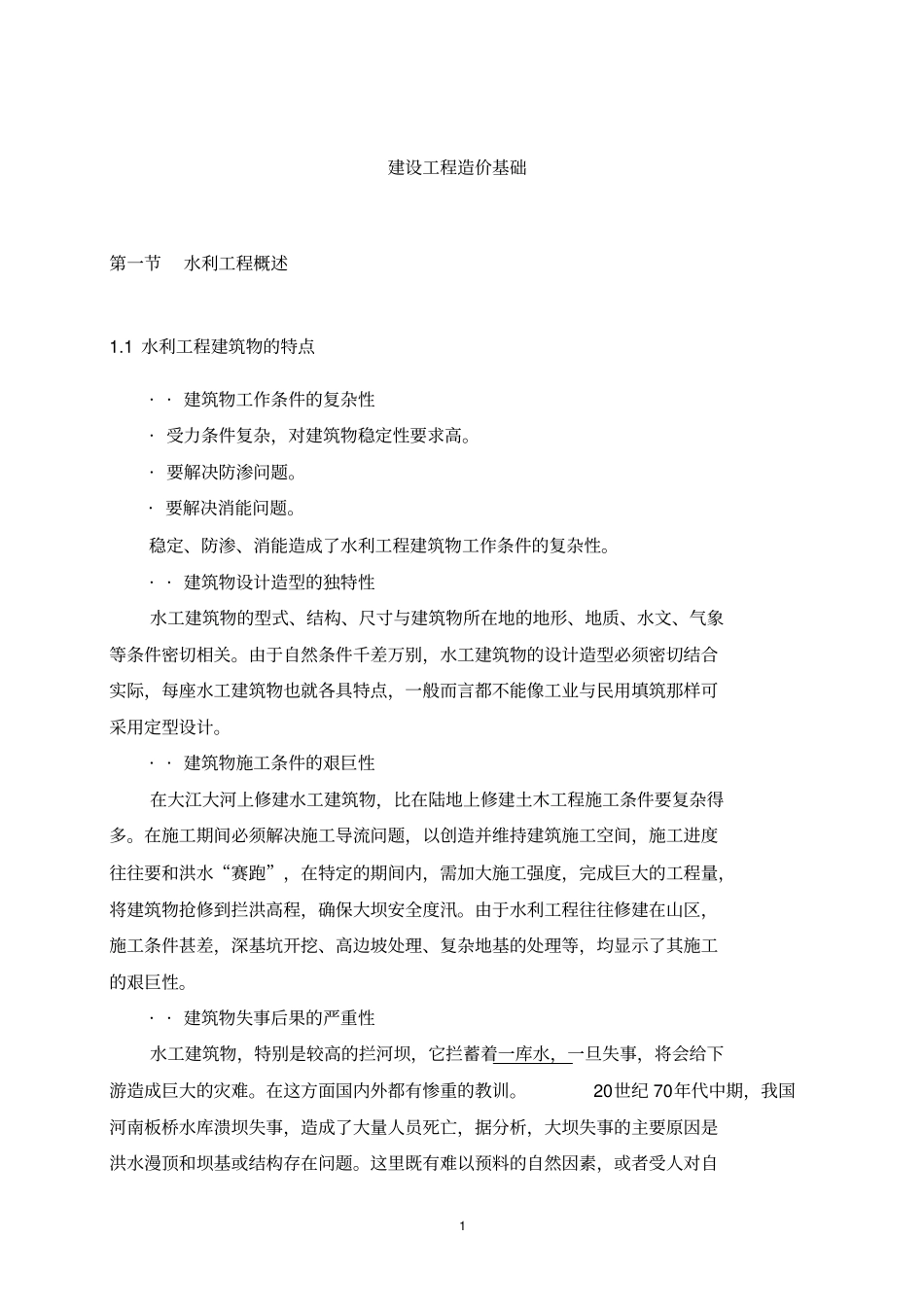

1建设工程造价基础第一节水利工程概述1.1水利工程建筑物的特点··建筑物工作条件的复杂性·受力条件复杂，对建筑物稳定性要求高。·要解决防渗问题。·要解决消能问题。稳定、防渗、消能造成了水利工程建筑物工作条件的复杂性。··建筑物设计造型的独特性水工建筑物的型式、结构、尺寸与建筑物所在地的地形、地质、水文、气象等条件密切相关。由于自然条件千差万别，水工建筑物的设计造型必须密切结合实际，每座水工建筑物也就各具特点，一般而言都不能像工业与民用填筑那样可采用定型设计。··建筑物施工条件的艰巨性在大江大河上修建水工建筑物，比在陆地上修建土木工程施工条件要复杂得多。在施工期间必须解决施工导流问题，以创造并维持建筑施工空间，施工进度往往要和洪水“赛跑”，在特定的期间内，需加大施工强度，完成巨大的工程量，将建筑物抢修到拦洪高程，确保大坝安全度汛。由于水利工程往往修建在山区，施工条件甚差，深基坑开挖、高边坡处理、复杂地基的处理等，均显示了其施工的艰巨性。··建筑物失事后果的严重性水工建筑物，特别是较高的拦河坝，它拦蓄着一库水，一旦失事，将会给下游造成巨大的灾难。在这方面国内外都有惨重的教训。20世纪70年代中期，我国河南板桥水库溃坝失事，造成了大量人员死亡，据分析，大坝失事的主要原因是洪水漫顶和坝基或结构存在问题。这里既有难以预料的自然因素，或者受人对自2然的认识能力所限，但不可否认的是，由于勘测、设计、施工中的质量意识淡薄，才产生了如此严重的后果。对此，应该引起特别的关注。1.2水工建筑物的分类1.2.1水利枢纽工程··挡水建筑物最常见的挡水建筑物是坝(又称拦河坝)。坝的形式很多，可根据不同角度划分其基本类型。·按筑坝材料划分．有土坝、堆石坝和干砌石坝、浆砌石坝、混合坝、混疑土和钢筋混凝土坝等.土坝：主要材料是粘土、砂质粘土、砂土或其他土料。堆石坝和干砌石坝：这两种坝都不用胶结材料。干砌石坝要求石料较整齐规则，费工，堆石坝对石料要求较低，便于施工。浆砌石坝：用水泥砂浆或白灰砂浆等胶结材料浆砌料石筑成的坝为浆砌石坝。混合坝：用土料和石料等筑成的多种材料坝．这些材料不是混杂在一起，而是分区填筑在坝的不同部位．以上四种坝型均系利用当地材料修筑的，故统称为当地材料坝。混凝土和钢筋混凝土坝：用混凝土或钢筋混凝土浇筑而成。其他坝型：有用橡胶做成袋形靠充水或充气来挡水的橡胶坝；用木料做成框格内填土石料筑成的木坝等。·按坝的受力情况和结构特点划分。有重力坝、拱坝和支墩坝。重力坝：重力坝是依靠自身的重量维持稳定的坝。如混凝土重力坝和重力式浆砌石重力坝。重力坝靠坝身自重产生的坝身与坝基之间的摩擦力来抵抗水压力，以维持稳定。大体积重力坝，由于坝体较重，要求基础有较高的承载力和摩擦系数，故大都建在岩基上。从坝身结构上说，重力坝又可分为实体重力坝、宽缝重力坝及空腹重力坝等。3拱坝：拱坝平面上呈曲线形，两端支承在河岸两侧的岩石上，靠拱的作用将水平推力经拱座传到两岸岩基上以维持坝的稳定。拱坝大多用混凝土建造，也有用料石浆砌而成的。拱坝是一种压力结构，所受水压等荷载主要转化为拱推力传至两岸岩石，能充分利用混凝土或浆砌石等材料的抗压性能。在河谷狭窄，地质条件较优的情况下，拱坝往往是一种经济合理的坝型。支墩坝:支墩坝水压力由挡水面板传给支墩，再由支墩传递到地基，以维持坝的稳定。支墩坝多用钢筋混凝土或混凝土浇筑成。支墩坝是由有一定间距的支增及其所支撑的挡水盖板组成。由于盖板形式不同，支墩坝又分为多种。盖板采用钢筋混凝土平板的称干板坝；盖板为拱形的称连拱坝，不另加盖板，而由支墩上游部位加大加厚成弧形或多角形头部以挡水的称大头坝。·按坝顶是否过水分为非溢流坝和溢流坝。非滥流坝只起挡水作用。溢流坝兼有挡水和泄洪的作用。这两种坝大多由混凝土或钢筋混凝土浇筑成。··泄水建筑物泄水建筑物的主要作用是宣泄洪水，又称泄洪建筑物，以防洪水漫顶，确保坝体安全，它是水利枢纽中不可缺少的主要建筑物。泄洪建筑物有溢流坝(溢洪闸)、溢洪道、泄洪隧洞和泄水底孔等多种形式。·溢流...
