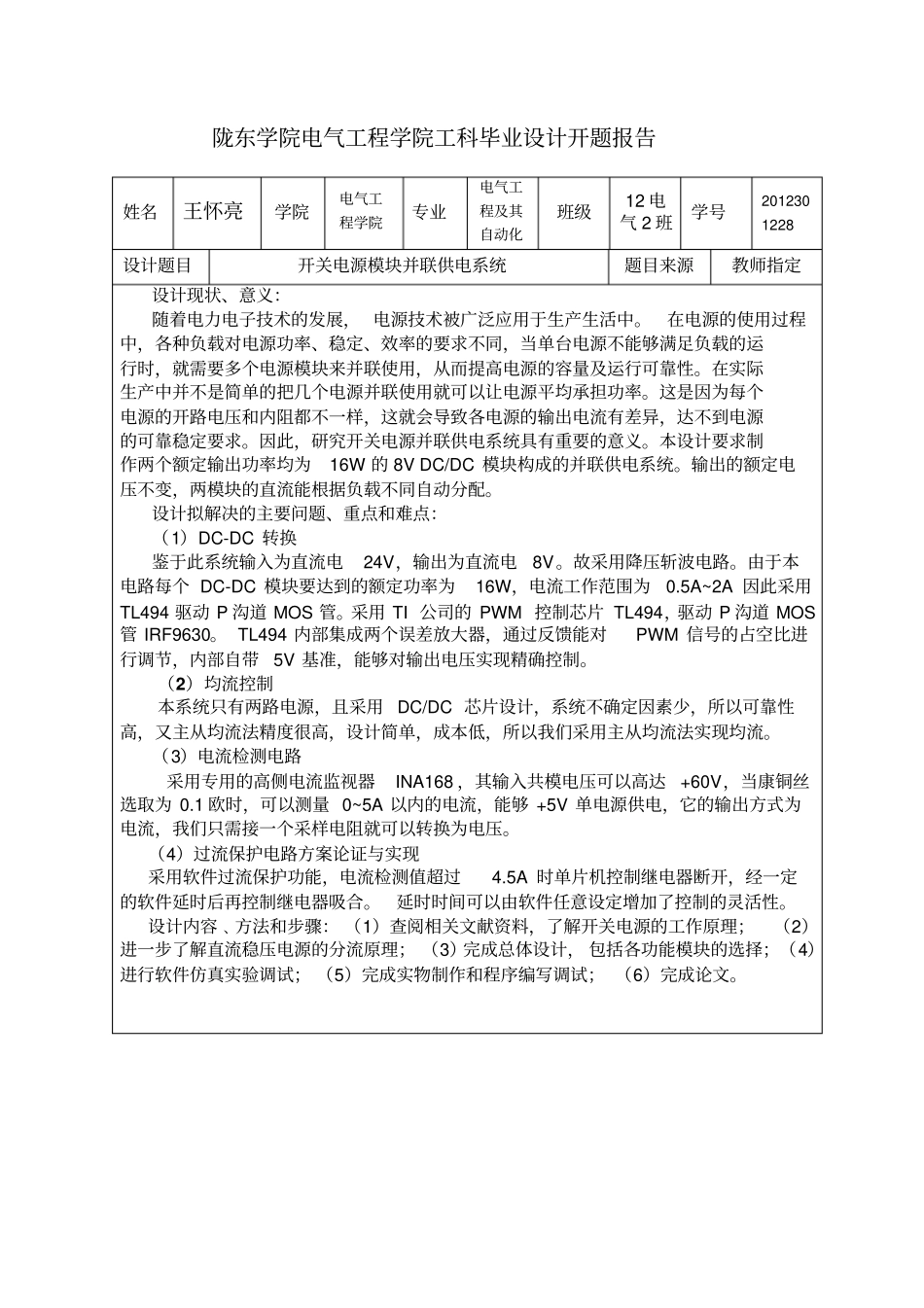

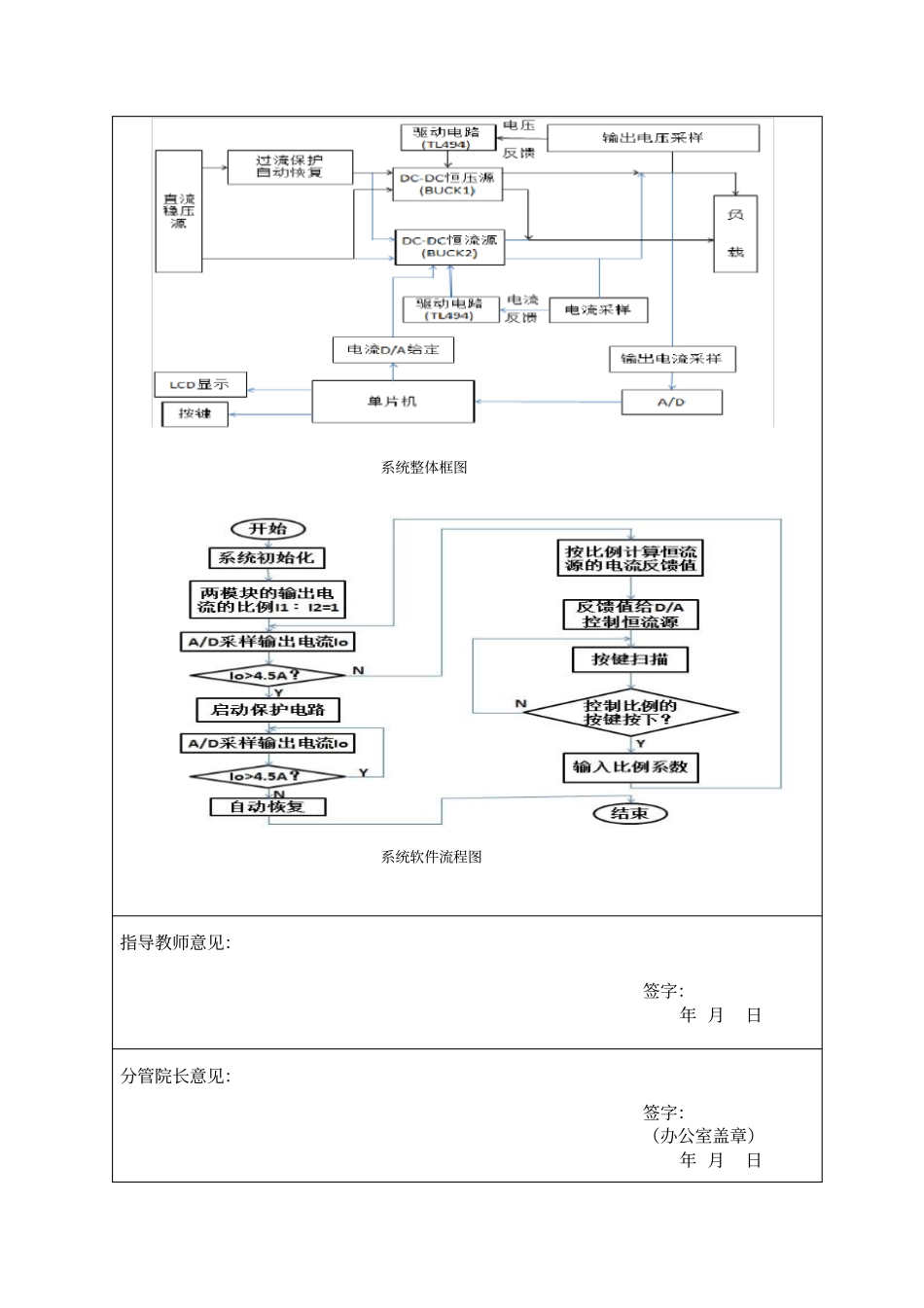

陇东学院电气工程学院工科毕业设计开题报告姓名王怀亮学院电气工程学院专业电气工程及其自动化班级12电气2班学号2012301228设计题目开关电源模块并联供电系统题目来源教师指定设计现状、意义：随着电力电子技术的发展，电源技术被广泛应用于生产生活中。在电源的使用过程中，各种负载对电源功率、稳定、效率的要求不同，当单台电源不能够满足负载的运行时，就需要多个电源模块来并联使用，从而提高电源的容量及运行可靠性。在实际生产中并不是简单的把几个电源并联使用就可以让电源平均承担功率。这是因为每个电源的开路电压和内阻都不一样，这就会导致各电源的输出电流有差异，达不到电源的可靠稳定要求。因此，研究开关电源并联供电系统具有重要的意义。本设计要求制作两个额定输出功率均为16W的8VDC/DC模块构成的并联供电系统。输出的额定电压不变，两模块的直流能根据负载不同自动分配。设计拟解决的主要问题、重点和难点：（1）DC-DC转换鉴于此系统输入为直流电24V，输出为直流电8V。故采用降压斩波电路。由于本电路每个DC-DC模块要达到的额定功率为16W，电流工作范围为0.5A~2A因此采用TL494驱动P沟道MOS管。采用TI公司的PWM控制芯片TL494，驱动P沟道MOS管IRF9630。TL494内部集成两个误差放大器，通过反馈能对PWM信号的占空比进行调节，内部自带5V基准，能够对输出电压实现精确控制。（2）均流控制本系统只有两路电源，且采用DC/DC芯片设计，系统不确定因素少，所以可靠性高，又主从均流法精度很高，设计简单，成本低，所以我们采用主从均流法实现均流。（3）电流检测电路采用专用的高侧电流监视器INA168，其输入共模电压可以高达+60V，当康铜丝选取为0.1欧时，可以测量0~5A以内的电流，能够+5V单电源供电，它的输出方式为电流，我们只需接一个采样电阻就可以转换为电压。（4）过流保护电路方案论证与实现采用软件过流保护功能，电流检测值超过4.5A时单片机控制继电器断开，经一定的软件延时后再控制继电器吸合。延时时间可以由软件任意设定增加了控制的灵活性。设计内容﹑方法和步骤：（1）查阅相关文献资料，了解开关电源的工作原理；（2）进一步了解直流稳压电源的分流原理；（3）完成总体设计，包括各功能模块的选择；（4）进行软件仿真实验调试；（5）完成实物制作和程序编写调试；（6）完成论文。系统整体框图系统软件流程图指导教师意见：签字：年月日分管院长意见：签字：（办公室盖章）年月日陇东学院电气工程学院工科毕业设计任务书姓名王怀亮学院电气工程学院专业电气工程及其自动化指导教师薛彪设计题目开关电源模块并联供电系统进度安排：1、2015年11月15日至2014年11月25日：设计选题阶段。2、2015年11月26日至2014年12月25日：设计开题阶段。3、2015年12月26日至2015年3月20日：毕业设计阶段。4、2016年3月21日至2016年5月9日：毕业设计审查与修改阶段。5、2016年5月10日至2016年5月15日：毕业设计评阅、答辩阶段。指导教师签字：年月日学院意见：分管教学院长签字：（办公室盖章）年月日电气工程学院本科生毕业论文（设计）参考文献清单（参考文献清单应包括文献名称、编著者、刊物名称、出版社、时间、卷次等详细信息，以便指导教师、学院教学督查组审查）（1）（2）（3）（4）（5）（6）（7）（8）（9）学生（签名）年月日指导教师审查意见（评语）指导教师（签名）年月日
