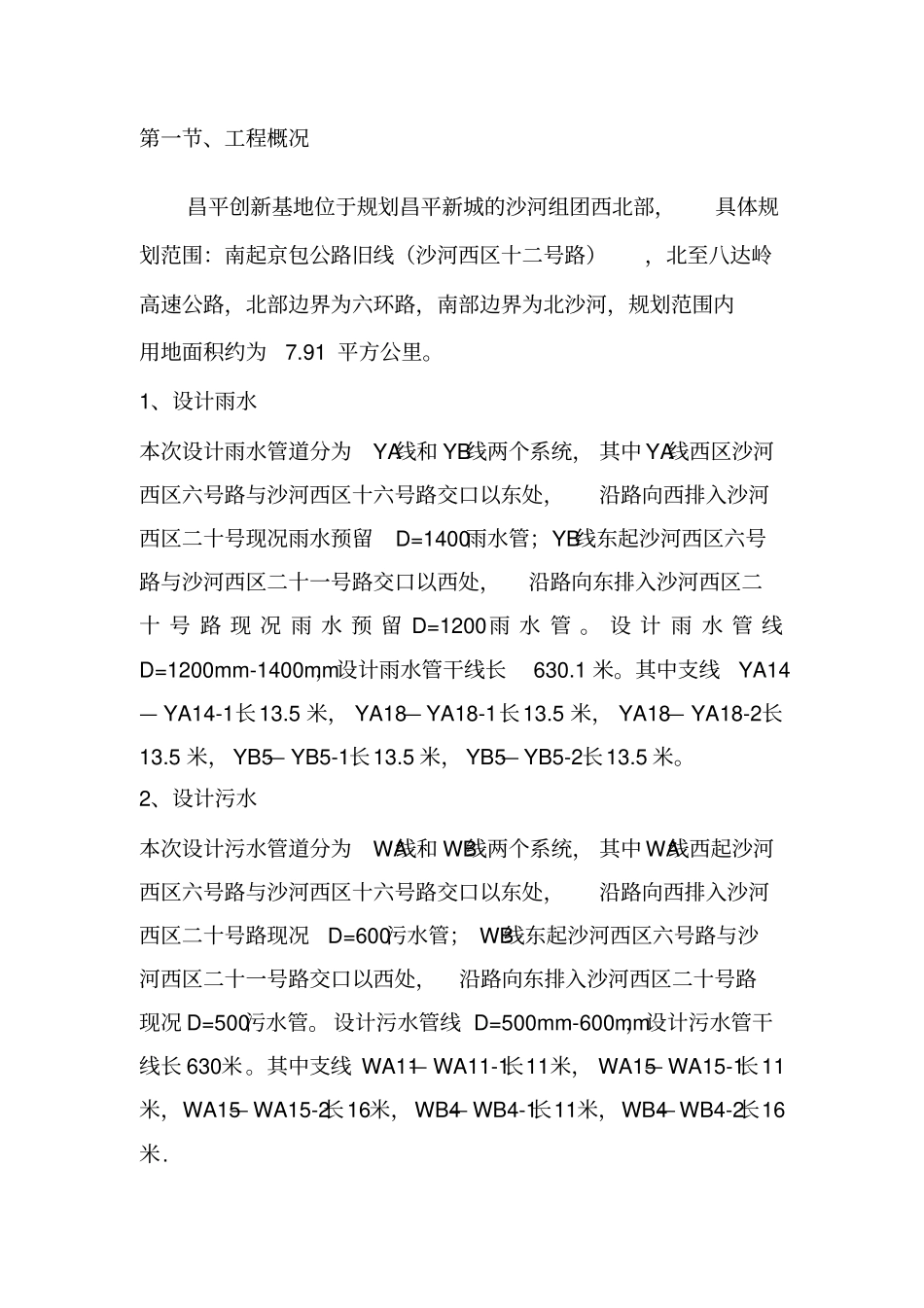

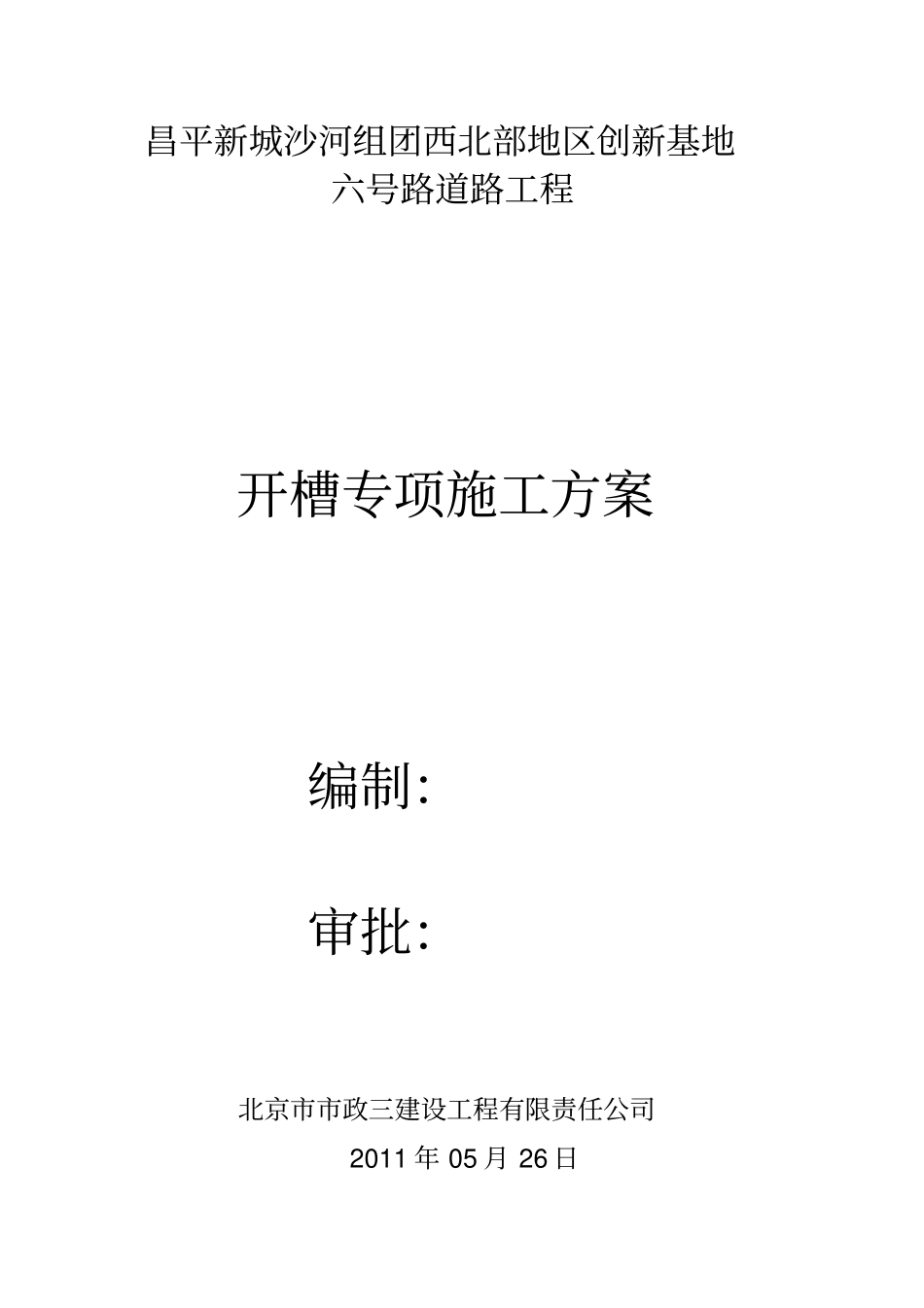

昌平新城沙河组团西北部地区创新基地六号路道路工程开槽专项施工方案编制：审批：北京市市政三建设工程有限责任公司2011年05月26日第一节、工程概况昌平创新基地位于规划昌平新城的沙河组团西北部，具体规划范围：南起京包公路旧线（沙河西区十二号路），北至八达岭高速公路，北部边界为六环路，南部边界为北沙河，规划范围内用地面积约为7.91平方公里。1、设计雨水本次设计雨水管道分为YA线和YB线两个系统，其中YA线西区沙河西区六号路与沙河西区十六号路交口以东处，沿路向西排入沙河西区二十号现况雨水预留D=1400雨水管；YB线东起沙河西区六号路与沙河西区二十一号路交口以西处，沿路向东排入沙河西区二十号路现况雨水预留D=1200雨水管。设计雨水管线D=1200mm-1400mm，设计雨水管干线长630.1米。其中支线YA14—YA14-1长13.5米，YA18—YA18-1长13.5米，YA18—YA18-2长13.5米，YB5—YB5-1长13.5米，YB5—YB5-2长13.5米。2、设计污水本次设计污水管道分为WA线和WB线两个系统，其中WA线西起沙河西区六号路与沙河西区十六号路交口以东处，沿路向西排入沙河西区二十号路现况D=600污水管；WB线东起沙河西区六号路与沙河西区二十一号路交口以西处，沿路向东排入沙河西区二十号路现况D=500污水管。设计污水管线D=500mm-600mm，设计污水管干线长630米。其中支线WA11—WA11-1长11米，WA15—WA15-1长11米，WA15—WA15-2长16米，WB4—WB4-1长11米，WB4—WB4-2长16米.3、管线位置雨水：位于道路永中；污水：位于道路永中北2.5米。第二节、施工测量1、测量控制点复核及增设1.1、在进场接桩后，立即组织测量人员对控制点进行复核，如符合要求请监理工程师复核合格后使用。1.2、在控制点经监理工程师复核合格后,根据工程现场情况，进行控制点的加密，加密的控制点要进行保护，防止碰撞或破坏。1.3、施工测量执行《工程测量规范》，在施工现场布设三级导线闭合控制网，四等水准高程控制网，导线点间距控制在200米左右，方法采用符合法。绘制测量放线成果上报监理工程师，桩点用水泥混凝土加固保护。1.4、为保证测量精度，仪器测出的数据必须加改正值，重要部位的点位、高程测量必须做平差处理，角度取到0.1″，高程取到mm位，钢尺量距必须有三差改正，控制精度由高至低传递。减少误差消灭错误，测量工作从外业到内业必须做到步步有校核。1.5、导线测量的主要技术要求：等级，二级；导线长度2400m；平均边长250m；测距中误差15mm；测角中误差8″;方位角闭合差（16·n）″（n为测站数）;导线全长相对闭合差1/10000。1.6、水准观测的主要技术指标：等级，三等；水准仪DS3；视线长度75m；前后视距较差3mm；前后视距累计差6mm。三等水准采用变动仪器高度进行观测单面水准尺时，所测两次高差较差，应与黑面、红面所测高差之差要求相同。1.7、测量执行标准：（1）《城市测量规范》（CJJ8-99）（2）《工程测量规范》（GB50026-93）（3）当设计部门对工程主要结构，关键部位有特殊要求时，以设计规定为准。第三节、沟槽开挖1、验线测量放线完毕后，自检合格后，邀请监理工程师验收，验收合格后，方可组织沟槽开挖。2、施工准备测量放线及验线完毕后，立即组织人员、机械到场，确保工程的顺利实施。3、沟槽开挖本工程开槽采取机械开槽，人工配合清理的方法进行。开槽过程中，槽底预留10cm由人工进行清槽，避免出现超挖、扰动基底等现象，影响工程的施工质量，施工过程中严格控制槽底高程、中心线每侧宽度及沟槽的放坡量，确保施工质量达到设计规范要求。3.1、超挖在开槽过程中，如出现超挖现象，根据现场实际情况，回填中砂或级配砂石，进行夯实处理，确保基底回填密实度达到设计规范要求，保证工程质量。3.2、放坡沟槽的坡度根据槽深、土质确定放坡坡度的大小，沟槽在3.0m以内、土体稳定的，坡度为1：0.33；沟槽在3.0m以上、土体稳定的，坡度为1：0.5。同时根据现场沟槽开挖土方土质情况，如土质稳定性较差，坡度将放大。3.3、槽壁支护在开槽施工中，局部沟槽较深的部位，必须进行槽壁支护处理，防止出现边坡土方坍塌现象，确保施工安全。3.4、排水设施为了保证现场排水畅通，防止沟槽长时间积水，在槽底的...
