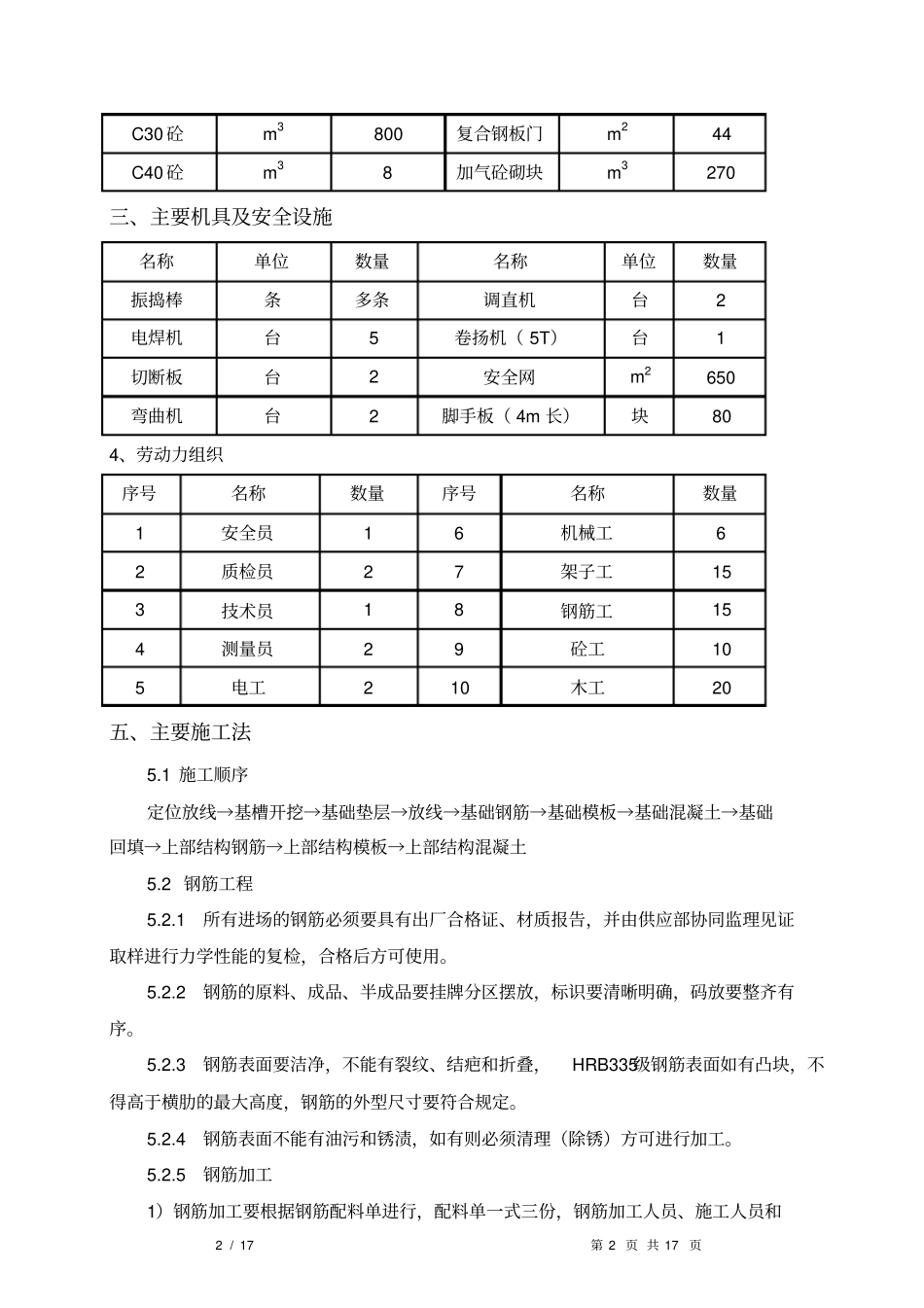

引风机房施工方案_第2页
2/17

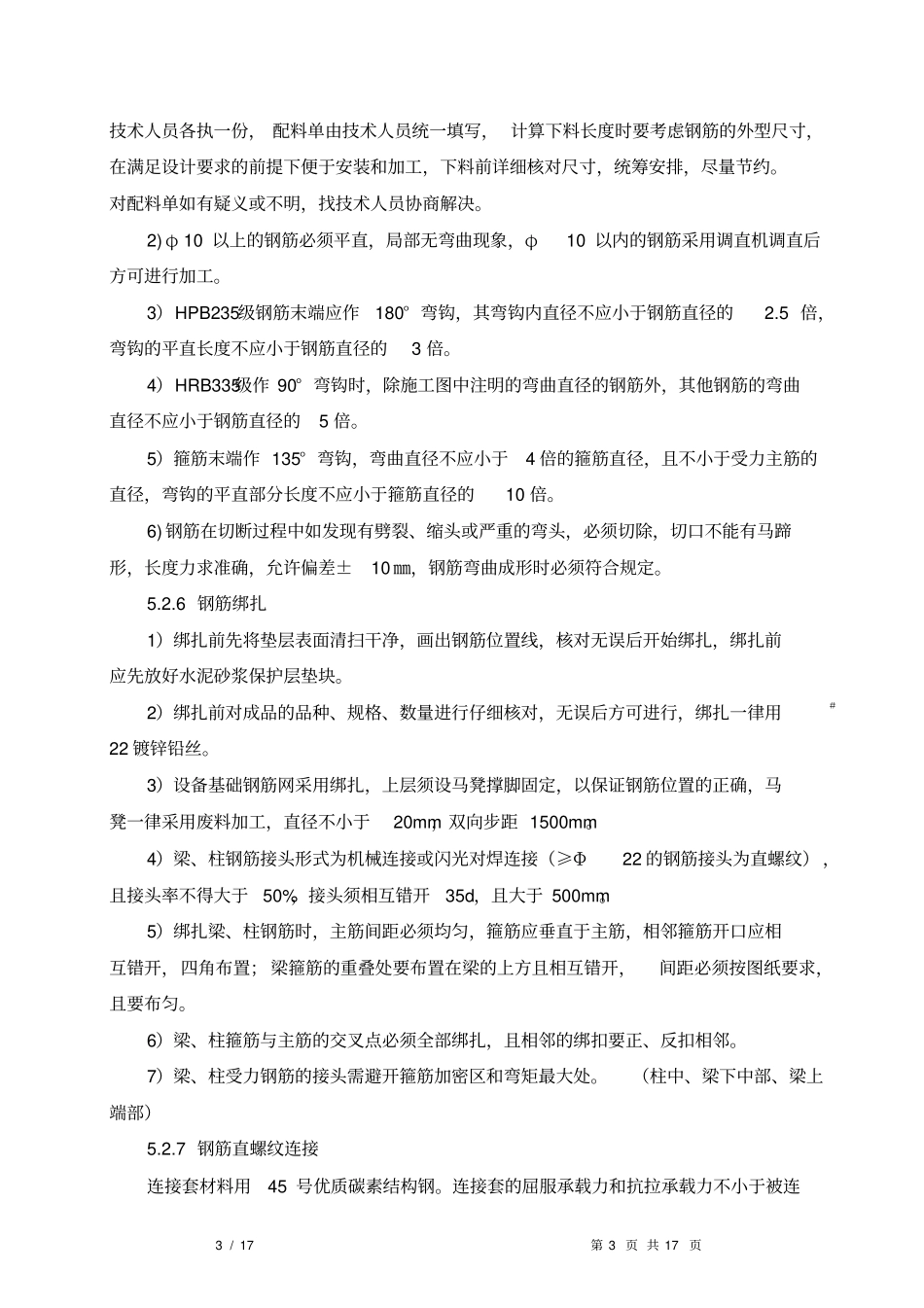

引风机房施工方案_第3页
3/17
1/17第1页共17页内蒙古XX热电2×50MW供热机组引风机室施工方案一、编制依据《电力建设施工及验收技术规范》(建筑工程篇)SDJ69-87《电力建设施工质量检验及评定标准》(第1部分:土建工程篇)《电力建设安全工作规程》DL5009.1-92《混凝土结构工程施工质量及验收规范》GB50204-2002《电力建设安全健康与环境管理工作规定》《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土强度检验评定标准》GBJ107-87《建筑施工手册》(第四版)二、工程概况及工程量本工程位于锅炉及烟囱之间,坐标为(A=410.00、B=296.34),建筑面积为713.40m2,±0.000m相当于1126.30m。2.1本工程为框架结构,基础为现浇砼独立基础,基础底标高为-3.00m,柱顶标高为+17.30m,其柱距为8m,跨距为10.00m,其垫层为C10,支墩为C25,基础、柱、梁、板混凝土强度等级为C30,钢筋为HPB235、HRB335级两种。钢筋保护层厚度:柱基础40mm,基础梁30mm,柱30mm,梁30mm,板15mm,引风机基础40mm。墙身2.3m以下采用MU10烧结多孔砖240×90×115,墙厚370;2.3m以上采用MU5.0陶粒混凝土砌块,墙厚300,砂浆为M5.0。女儿墙厚为240mm,采用Mu7.5机制红砖,M5混合砂浆砌筑。外墙采用丙烯酸外墙防水涂料,内墙为丙烯酸乳胶漆涂料;地面采用回石混凝土压光地面,顶棚板底刮腻子喷涂丙烯酸乳胶漆涂料;踢脚板为水泥砂浆压光,高150mm。在施工过程中所有铁件均应除锈,刷红丹防锈漆两度,再刷淡灰色调和漆两道。2.2工程量名称单位数量名称单位数量C10砼m333塑钢窗m292C15砼m3132红砖m32C20砼m318钢筋T852/17第2页共17页C30砼m3800复合钢板门m244C40砼m38加气砼砌块m3270三、主要机具及安全设施名称单位数量名称单位数量振捣棒条多条调直机台2电焊机台5卷扬机(5T)台1切断板台2安全网m2650弯曲机台2脚手板(4m长)块804、劳动力组织序号名称数量序号名称数量1安全员16机械工62质检员27架子工153技术员18钢筋工154测量员29砼工105电工210木工20五、主要施工法5.1施工顺序定位放线→基槽开挖→基础垫层→放线→基础钢筋→基础模板→基础混凝土→基础回填→上部结构钢筋→上部结构模板→上部结构混凝土5.2钢筋工程5.2.1所有进场的钢筋必须要具有出厂合格证、材质报告,并由供应部协同监理见证取样进行力学性能的复检,合格后方可使用。5.2.2钢筋的原料、成品、半成品要挂牌分区摆放,标识要清晰明确,码放要整齐有序。5.2.3钢筋表面要洁净,不能有裂纹、结疤和折叠,HRB335级钢筋表面如有凸块,不得高于横肋的最大高度,钢筋的外型尺寸要符合规定。5.2.4钢筋表面不能有油污和锈渍,如有则必须清理(除锈)方可进行加工。5.2.5钢筋加工1)钢筋加工要根据钢筋配料单进行,配料单一式三份,钢筋加工人员、施工人员和3/17第3页共17页技术人员各执一份,配料单由技术人员统一填写,计算下料长度时要考虑钢筋的外型尺寸,在满足设计要求的前提下便于安装和加工,下料前详细核对尺寸,统筹安排,尽量节约。对配料单如有疑义或不明,找技术人员协商解决。2)φ10以上的钢筋必须平直,局部无弯曲现象,φ10以内的钢筋采用调直机调直后方可进行加工。3)HPB235级钢筋末端应作180°弯钩,其弯钩内直径不应小于钢筋直径的2.5倍,弯钩的平直长度不应小于钢筋直径的3倍。4)HRB335级作90°弯钩时,除施工图中注明的弯曲直径的钢筋外,其他钢筋的弯曲直径不应小于钢筋直径的5倍。5)箍筋末端作135°弯钩,弯曲直径不应小于4倍的箍筋直径,且不小于受力主筋的直径,弯钩的平直部分长度不应小于箍筋直径的10倍。6)钢筋在切断过程中如发现有劈裂、缩头或严重的弯头,必须切除,切口不能有马蹄形,长度力求准确,允许偏差±10㎜,钢筋弯曲成形时必须符合规定。5.2.6钢筋绑扎1)绑扎前先将垫层表面清扫干净,画出钢筋位置线,核对无误后开始绑扎,绑扎前应先放好水泥砂浆保护层垫块。2)绑扎前对成品的品种、规格、数量进行仔细核对,无误后方可进行,绑扎一律用#22镀锌铅丝。3)设备基础钢筋网采用绑扎,上层须设马凳撑脚固定,以保证钢筋位置的正确,马凳一律采用废料加工,直径不小于20mm,双向步距1500mm。4)梁、柱钢筋接头形式为机械连接或闪...
