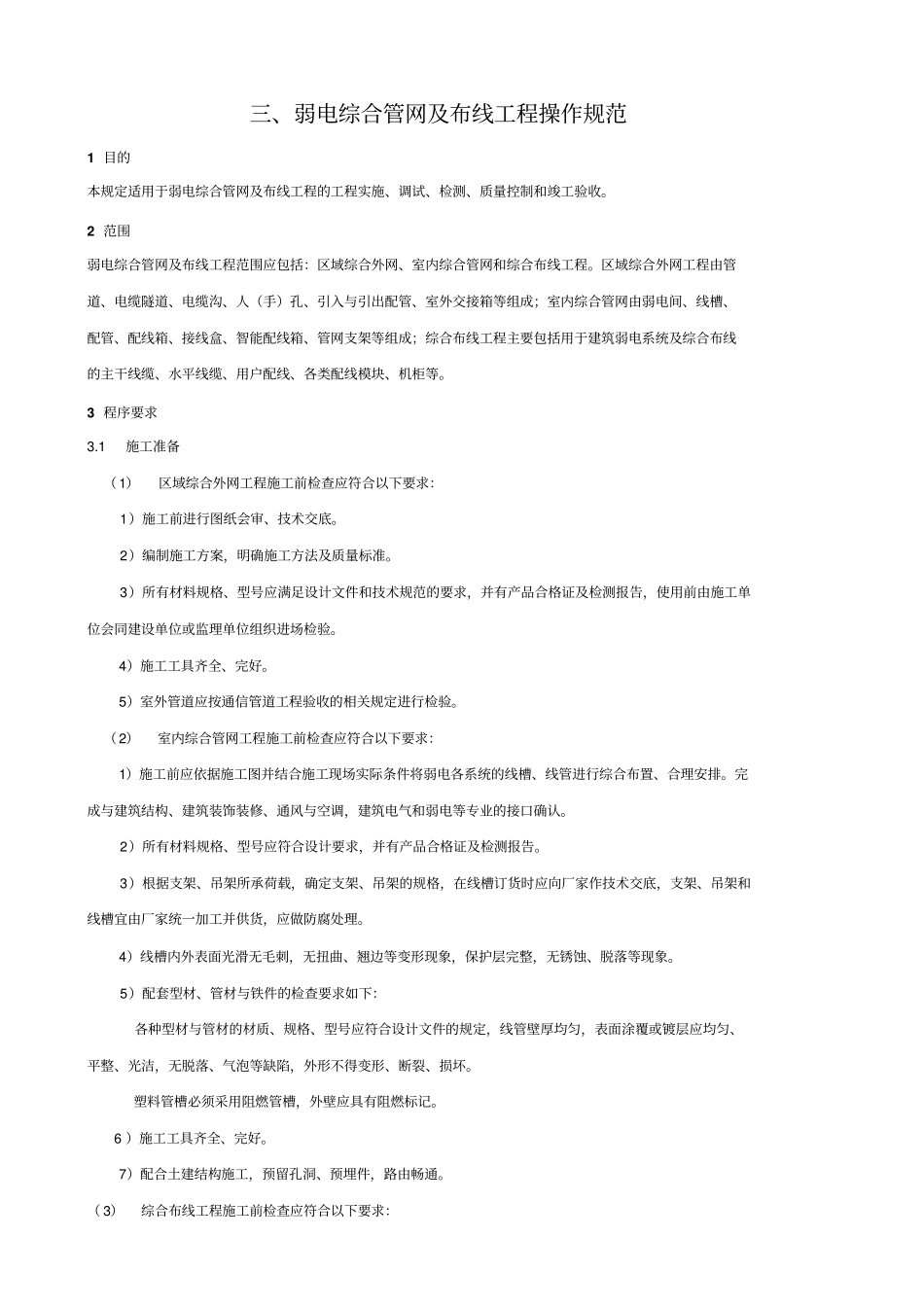

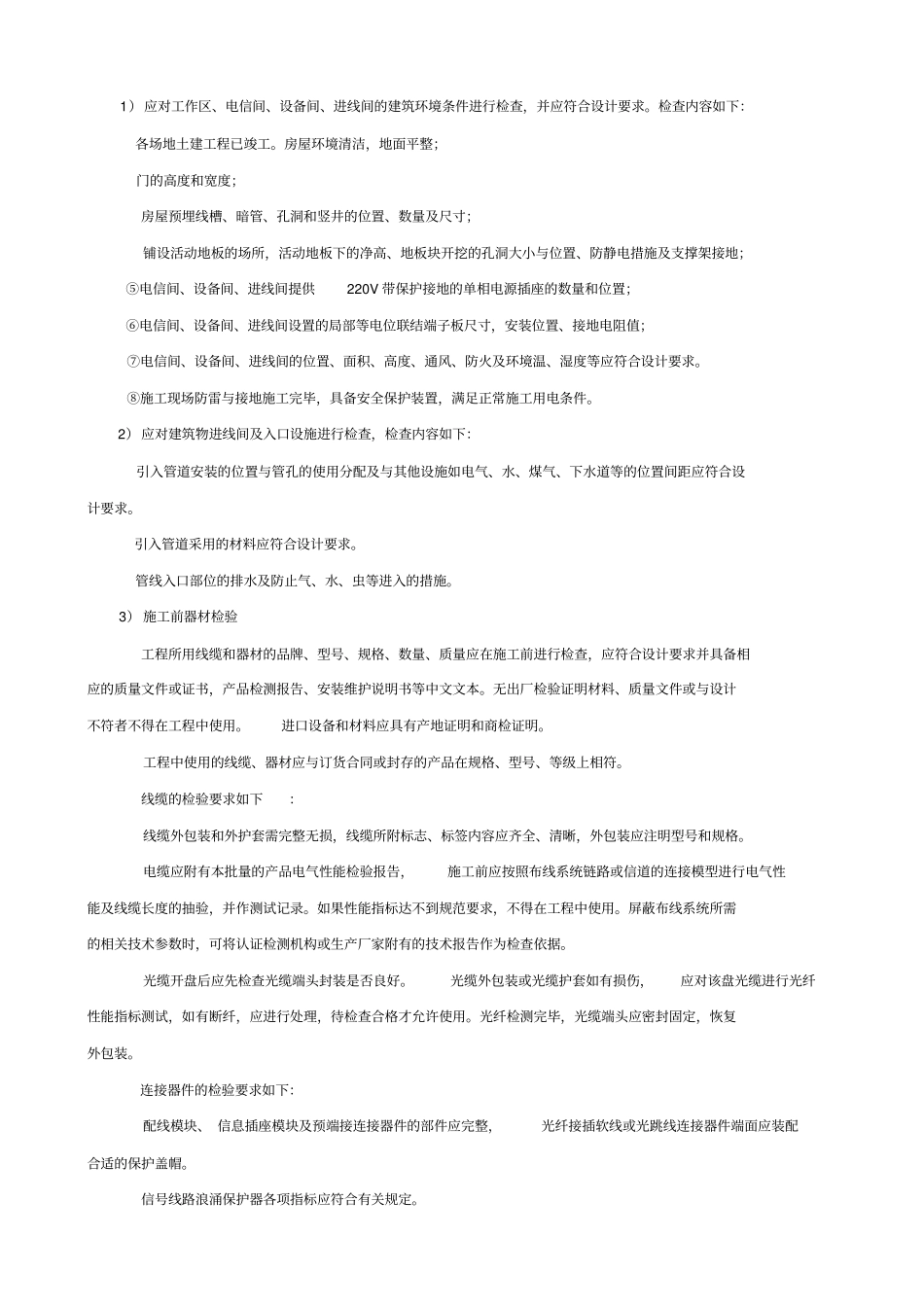

三、弱电综合管网及布线工程操作规范1目的本规定适用于弱电综合管网及布线工程的工程实施、调试、检测、质量控制和竣工验收。2范围弱电综合管网及布线工程范围应包括：区域综合外网、室内综合管网和综合布线工程。区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。3程序要求3.1施工准备（1）区域综合外网工程施工前检查应符合以下要求：1）施工前进行图纸会审、技术交底。2）编制施工方案，明确施工方法及质量标准。3）所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。4）施工工具齐全、完好。5）室外管道应按通信管道工程验收的相关规定进行检验。（2）室内综合管网工程施工前检查应符合以下要求：1）施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。完成与建筑结构、建筑装饰装修、通风与空调，建筑电气和弱电等专业的接口确认。2）所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。3）根据支架、吊架所承荷载，确定支架、吊架的规格，在线槽订货时应向厂家作技术交底，支架、吊架和线槽宜由厂家统一加工并供货，应做防腐处理。4）线槽内外表面光滑无毛刺，无扭曲、翘边等变形现象，保护层完整，无锈蚀、脱落等现象。5）配套型材、管材与铁件的检查要求如下：各种型材与管材的材质、规格、型号应符合设计文件的规定，线管壁厚均匀，表面涂覆或镀层应均匀、平整、光洁，无脱落、气泡等缺陷，外形不得变形、断裂、损坏。塑料管槽必须采用阻燃管槽，外壁应具有阻燃标记。6）施工工具齐全、完好。7）配合土建结构施工，预留孔洞、预埋件，路由畅通。（3）综合布线工程施工前检查应符合以下要求：1）应对工作区、电信间、设备间、进线间的建筑环境条件进行检查，并应符合设计要求。检查内容如下：各场地土建工程已竣工。房屋环境清洁，地面平整；门的高度和宽度；房屋预埋线槽、暗管、孔洞和竖井的位置、数量及尺寸；铺设活动地板的场所，活动地板下的净高、地板块开挖的孔洞大小与位置、防静电措施及支撑架接地；⑤电信间、设备间、进线间提供220V带保护接地的单相电源插座的数量和位置；⑥电信间、设备间、进线间设置的局部等电位联结端子板尺寸，安装位置、接地电阻值；⑦电信间、设备间、进线间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。⑧施工现场防雷与接地施工完毕，具备安全保护装置，满足正常施工用电条件。2）应对建筑物进线间及入口设施进行检查，检查内容如下：引入管道安装的位置与管孔的使用分配及与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。引入管道采用的材料应符合设计要求。管线入口部位的排水及防止气、水、虫等进入的措施。3）施工前器材检验工程所用线缆和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相应的质量文件或证书，产品检测报告、安装维护说明书等中文文本。无出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。进口设备和材料应具有产地证明和商检证明。工程中使用的线缆、器材应与订货合同或封存的产品在规格、型号、等级上相符。线缆的检验要求如下：线缆外包装和外护套需完整无损，线缆所附标志、标签内容应齐全、清晰，外包装应注明型号和规格。电缆应附有本批量的产品电气性能检验报告，施工前应按照布线系统链路或信道的连接模型进行电气性能及线缆长度的抽验，并作测试记录。如果性能指标达不到规范要求，不得在工程中使用。屏蔽布线系统所需的相关技术参数时，可将认证检测机构或生产厂家附有的技术报告作为检查依据。光缆开盘后应先检查光缆端头封装是否良好。光缆外包装或光缆护套如有损伤，应对该盘光缆进行光纤性能指标测试，如有断纤，应进行处理，待检查合格才允...
