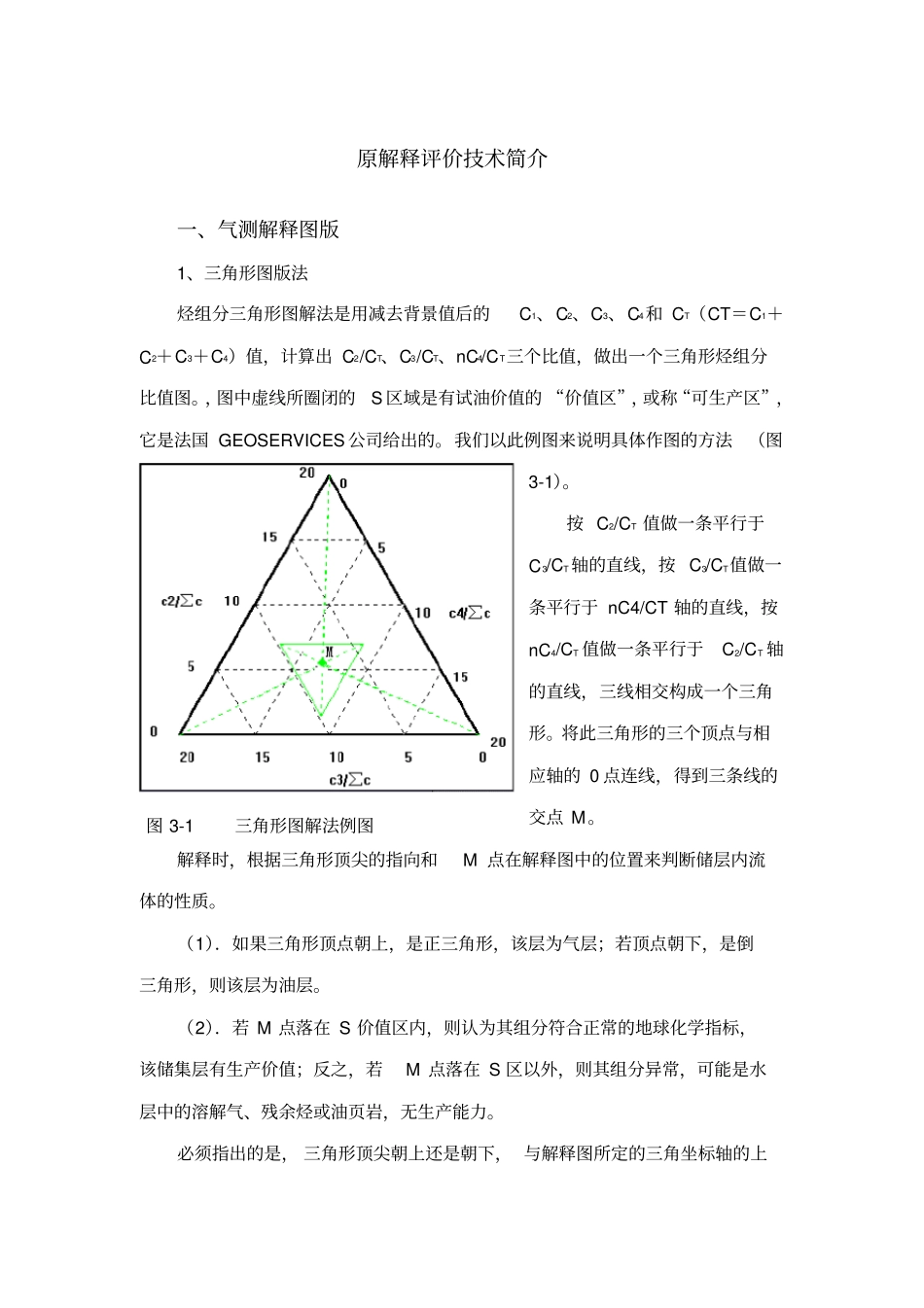

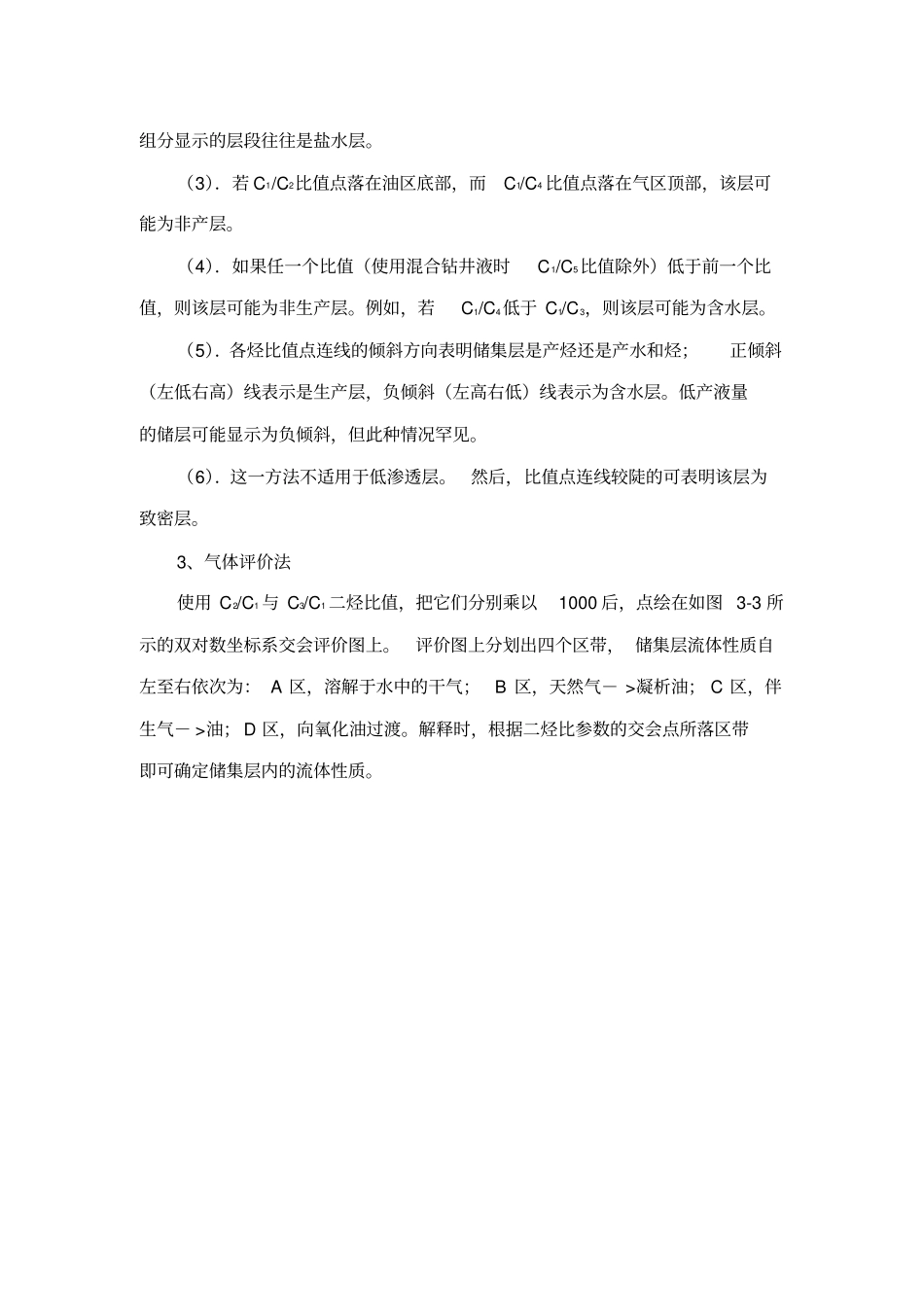

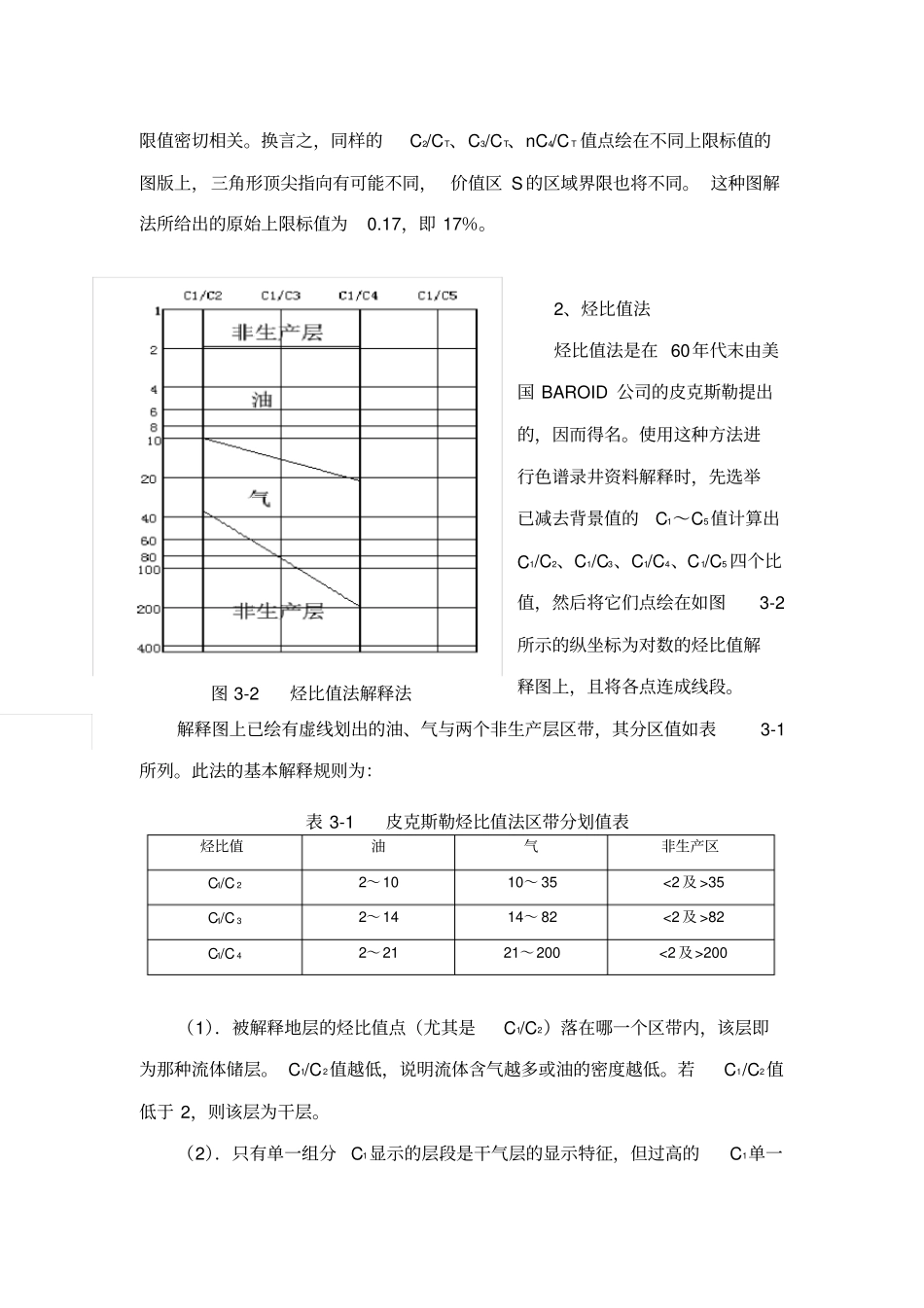

原解释评价技术简介一、气测解释图版1、三角形图版法烃组分三角形图解法是用减去背景值后的C1、C2、C3、C4和CT（CT＝C1＋C2＋C3＋C4）值，计算出C2/CT、C3/CT、nC4/CT三个比值，做出一个三角形烃组分比值图。，图中虚线所圈闭的S区域是有试油价值的“价值区”，或称“可生产区”，它是法国GEOSERVICES公司给出的。我们以此例图来说明具体作图的方法（图3-1）。按C2/CT值做一条平行于C3/CT轴的直线，按C3/CT值做一条平行于nC4/CT轴的直线，按nC4/CT值做一条平行于C2/CT轴的直线，三线相交构成一个三角形。将此三角形的三个顶点与相应轴的0点连线，得到三条线的交点M。解释时，根据三角形顶尖的指向和M点在解释图中的位置来判断储层内流体的性质。（1）．如果三角形顶点朝上，是正三角形，该层为气层；若顶点朝下，是倒三角形，则该层为油层。（2）．若M点落在S价值区内，则认为其组分符合正常的地球化学指标，该储集层有生产价值；反之，若M点落在S区以外，则其组分异常，可能是水层中的溶解气、残余烃或油页岩，无生产能力。必须指出的是，三角形顶尖朝上还是朝下，与解释图所定的三角坐标轴的上图3-1三角形图解法例图限值密切相关。换言之，同样的C2/CT、C3/CT、nC4/CT值点绘在不同上限标值的图版上，三角形顶尖指向有可能不同，价值区S的区域界限也将不同。这种图解法所给出的原始上限标值为0.17，即17％。2、烃比值法烃比值法是在60年代末由美国BAROID公司的皮克斯勒提出的，因而得名。使用这种方法进行色谱录井资料解释时，先选举已减去背景值的C1～C5值计算出C1/C2、C1/C3、C1/C4、C1/C5四个比值，然后将它们点绘在如图3-2所示的纵坐标为对数的烃比值解释图上，且将各点连成线段。解释图上已绘有虚线划出的油、气与两个非生产层区带，其分区值如表3-1所列。此法的基本解释规则为：表3-1皮克斯勒烃比值法区带分划值表烃比值油气非生产区C1/C22～1010～35<2及>35C1/C32～1414～82<2及>82C1/C42～2121～200<2及>200（1）．被解释地层的烃比值点（尤其是C1/C2）落在哪一个区带内，该层即为那种流体储层。C1/C2值越低，说明流体含气越多或油的密度越低。若C1/C2值低于2，则该层为干层。（2）．只有单一组分C1显示的层段是干气层的显示特征，但过高的C1单一图3-2烃比值法解释法组分显示的层段往往是盐水层。（3）．若C1/C2比值点落在油区底部，而C1/C4比值点落在气区顶部，该层可能为非产层。（4）．如果任一个比值（使用混合钻井液时C1/C5比值除外）低于前一个比值，则该层可能为非生产层。例如，若C1/C4低于C1/C3，则该层可能为含水层。（5）．各烃比值点连线的倾斜方向表明储集层是产烃还是产水和烃；正倾斜（左低右高）线表示是生产层，负倾斜（左高右低）线表示为含水层。低产液量的储层可能显示为负倾斜，但此种情况罕见。（6）．这一方法不适用于低渗透层。然后，比值点连线较陡的可表明该层为致密层。3、气体评价法使用C2/C1与C3/C1二烃比值，把它们分别乘以1000后，点绘在如图3-3所示的双对数坐标系交会评价图上。评价图上分划出四个区带，储集层流体性质自左至右依次为：A区，溶解于水中的干气；B区，天然气－>凝析油；C区，伴生气－>油；D区，向氧化油过渡。解释时，根据二烃比参数的交会点所落区带即可确定储集层内的流体性质。二、地化解释方法地化录井作为一种能够定量获取地层含油气特征参数的录井技术。目前已广泛应用于钻井现场，按照地质设计要求，对地层进行连续、系统的取样分析，地化录井分析参数S0、S1、S2分别代表储层岩石中气态烃、液态烃和重质烃的含量,是评价油气层的重要参数。从十余年的地化评价实践看，油气层的地化参数S0、S1、S2显示特征已经比较清楚，一般来说重质油层S1、S2值较高，而轻质油层S1、S2值较小，中质油层介于两者之间，仅仅利用S0、S1、S2三个参数评价油气层，局限性较大，符合率较低。为了寻找能够准确评价油气层的地化特征参数，我们做了大量分析研究工作，优选出二个派生参数，即B和P，建立解释方法。P=So+S1+S2，是反映储层含油气丰度的一个派生参数。B=(S0+S1)／S2，是反映原油油质轻重的一个派生参数。图3-3气体评价法例图1、B-...
