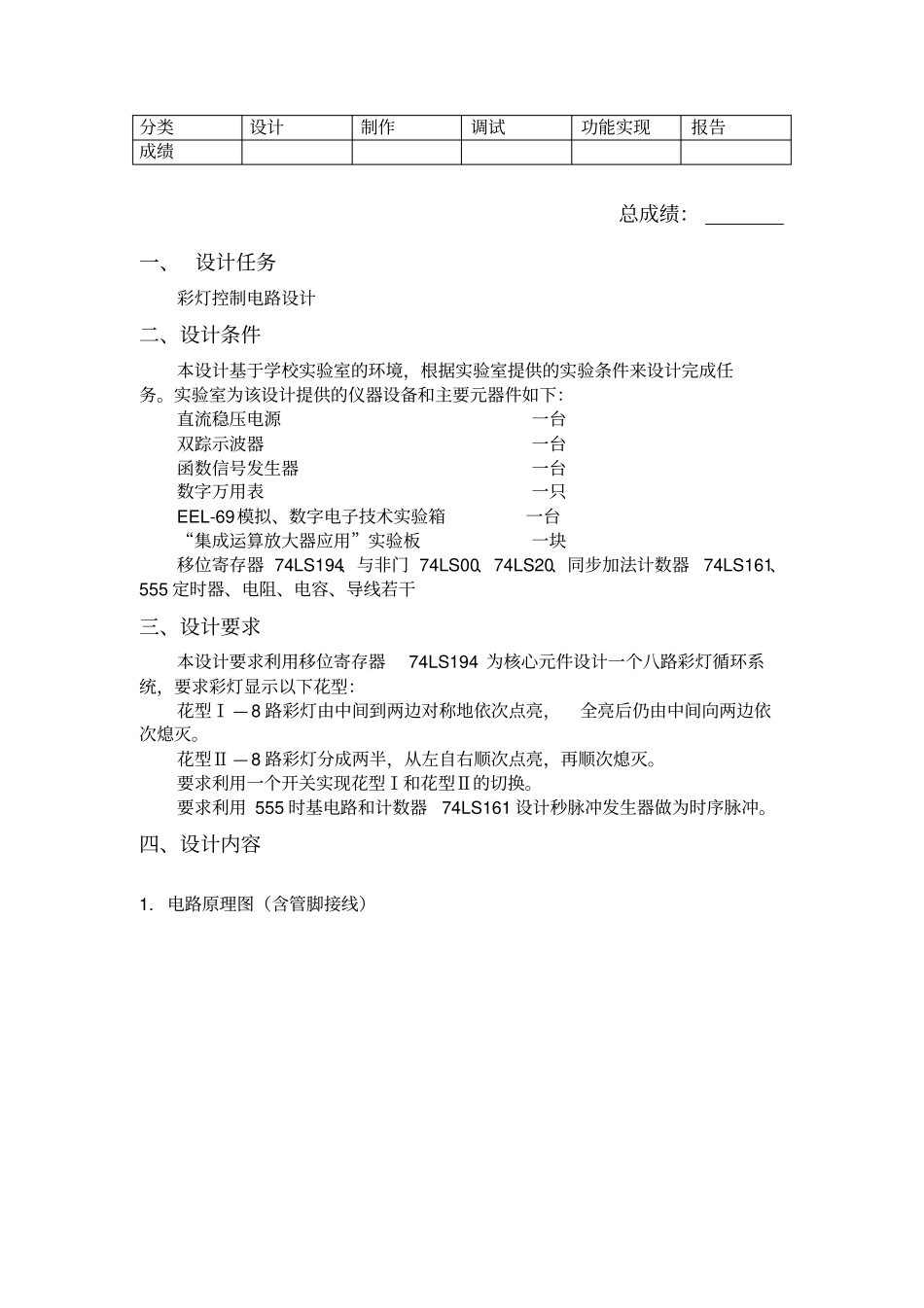

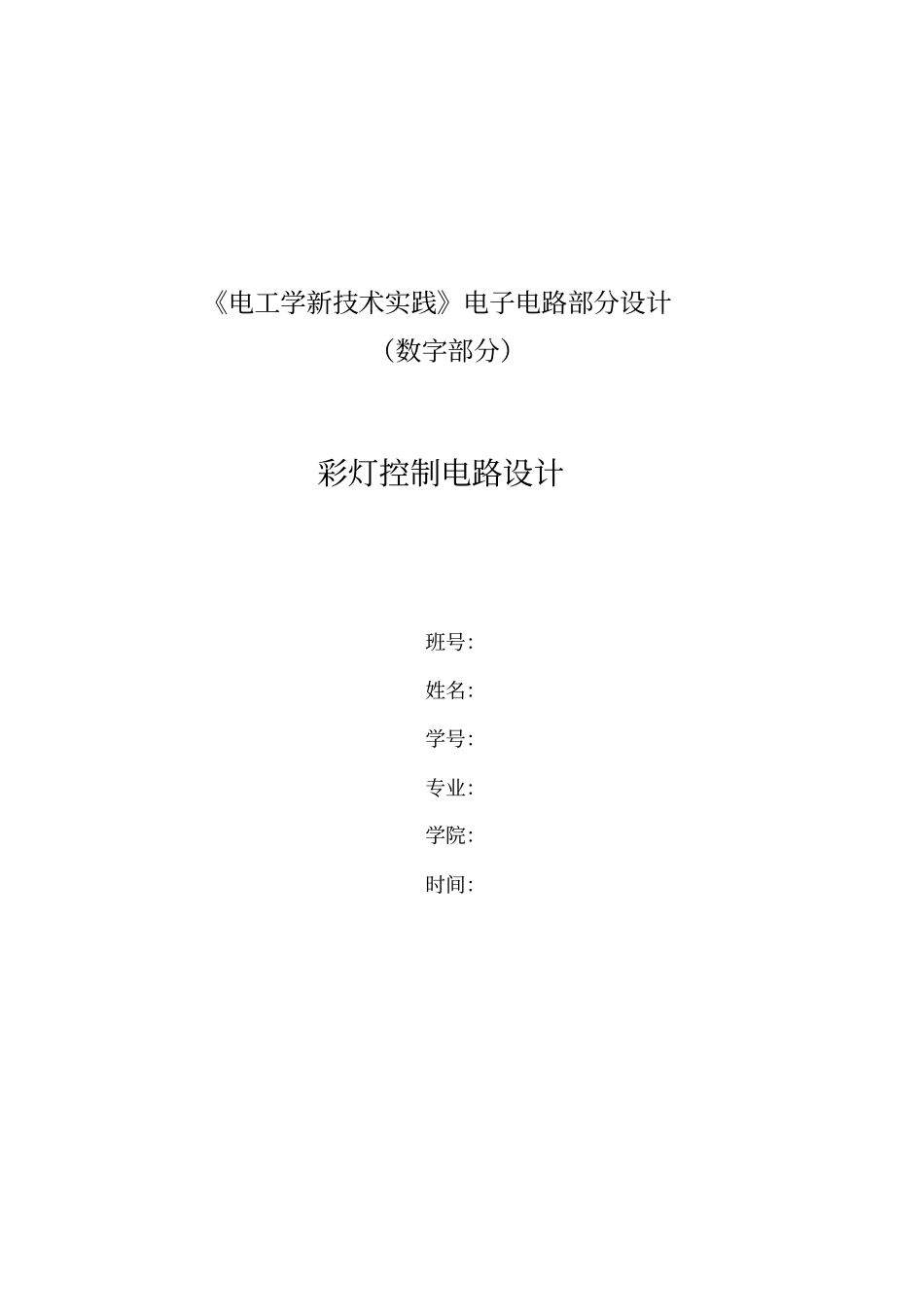

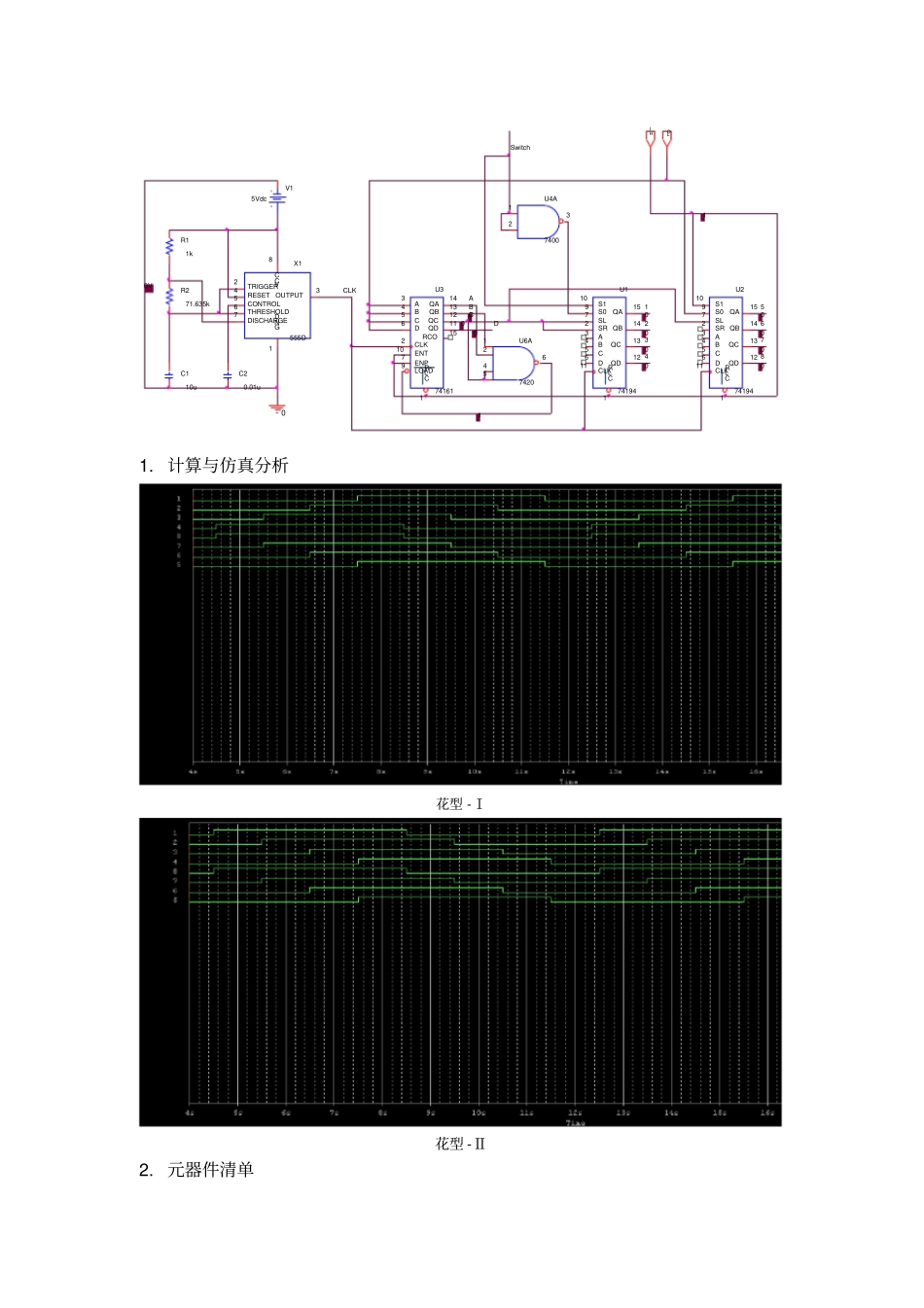

《电工学新技术实践》电子电路部分设计（数字部分）彩灯控制电路设计班号：姓名：学号：专业：学院：时间：分类设计制作调试功能实现报告成绩总成绩：一、设计任务彩灯控制电路设计二、设计条件本设计基于学校实验室的环境，根据实验室提供的实验条件来设计完成任务。实验室为该设计提供的仪器设备和主要元器件如下：直流稳压电源一台双踪示波器一台函数信号发生器一台数字万用表一只EEL-69模拟、数字电子技术实验箱一台“集成运算放大器应用”实验板一块移位寄存器74LS194、与非门74LS00、74LS20、同步加法计数器74LS161、555定时器、电阻、电容、导线若干三、设计要求本设计要求利用移位寄存器74LS194为核心元件设计一个八路彩灯循环系统，要求彩灯显示以下花型：花型Ⅰ—8路彩灯由中间到两边对称地依次点亮，全亮后仍由中间向两边依次熄灭。花型Ⅱ—8路彩灯分成两半，从左自右顺次点亮，再顺次熄灭。要求利用一个开关实现花型Ⅰ和花型Ⅱ的切换。要求利用555时基电路和计数器74LS161设计秒脉冲发生器做为时序脉冲。四、设计内容1.电路原理图（含管脚接线）607811BU37416113456210791413121115CLRABCDCLKENTENPLOADQAQBQCQDRCO0D0C110uX1555D12345678GNDTRIGGEROUTPUTRESETCONTROLTHRESHOLDDISCHARGEVCC400U6A742061245CU27419410923456151311147121S1S0SRABCDQAQCCLKQBSLQDCLR30U17419410923456151311147121S1S0SRABCDQAQCCLKQBSLQDCLR2C20.01u0V15Vdc1R11kCLK0R271.635k0HI0VLO0ASwitchU4A74001230501.计算与仿真分析花型-Ⅰ花型-Ⅱ2.元器件清单直流稳压电源一台数字万用表一只EEL-69模拟、数字电子技术实验箱一台移位寄存器74LS194、与非门74LS00、74LS20、同步加法计数器74LS161、555定时器、电阻、电容、导线若干3.调试流程先调试由555时基电路和计数器74LS161构成的秒脉冲发生器，产生1Hz的时钟信号，其中电阻R2接可变电阻，根据实际输出改变为合适值。频率可比照标准信号灯调节。连接由同步加法计数器74LS161构成的八进制计数电路，产生周期为八秒的时钟信号用作待移位信号，以输入到移位寄存器74LS194的SL或SR端。将其中一个移位寄存器74LS194接成左移，用以控制右侧四个彩灯。另一个的两个移位控制端一个直接与电平开关相连，另一个用非门取反再相连，以实现用逻辑电平开关控制左侧四个彩灯的左移或右移。4.设计和使用说明利用555时基电路和计数器74LS161设计秒脉冲发生器做为移位电路时序脉冲，按图示节点号1、2、3、4、8、7、6、5对应从左到右的八个彩灯。开关Switch高电平时显示花型-Ⅰ、低电平时显示花型-Ⅱ。五、设计总结通过自行设计实验彩灯控制电路，更加熟悉了移位寄存器74LS194、与非门74LS00、74LS20、同步加法计数器74LS161、555定时器的参数计算和管脚接线。六、设计参考资料秦曾煌《电工学》（下）电子技术高等教育出版社吴建强《电工学新技术实践》机械工业出版社
