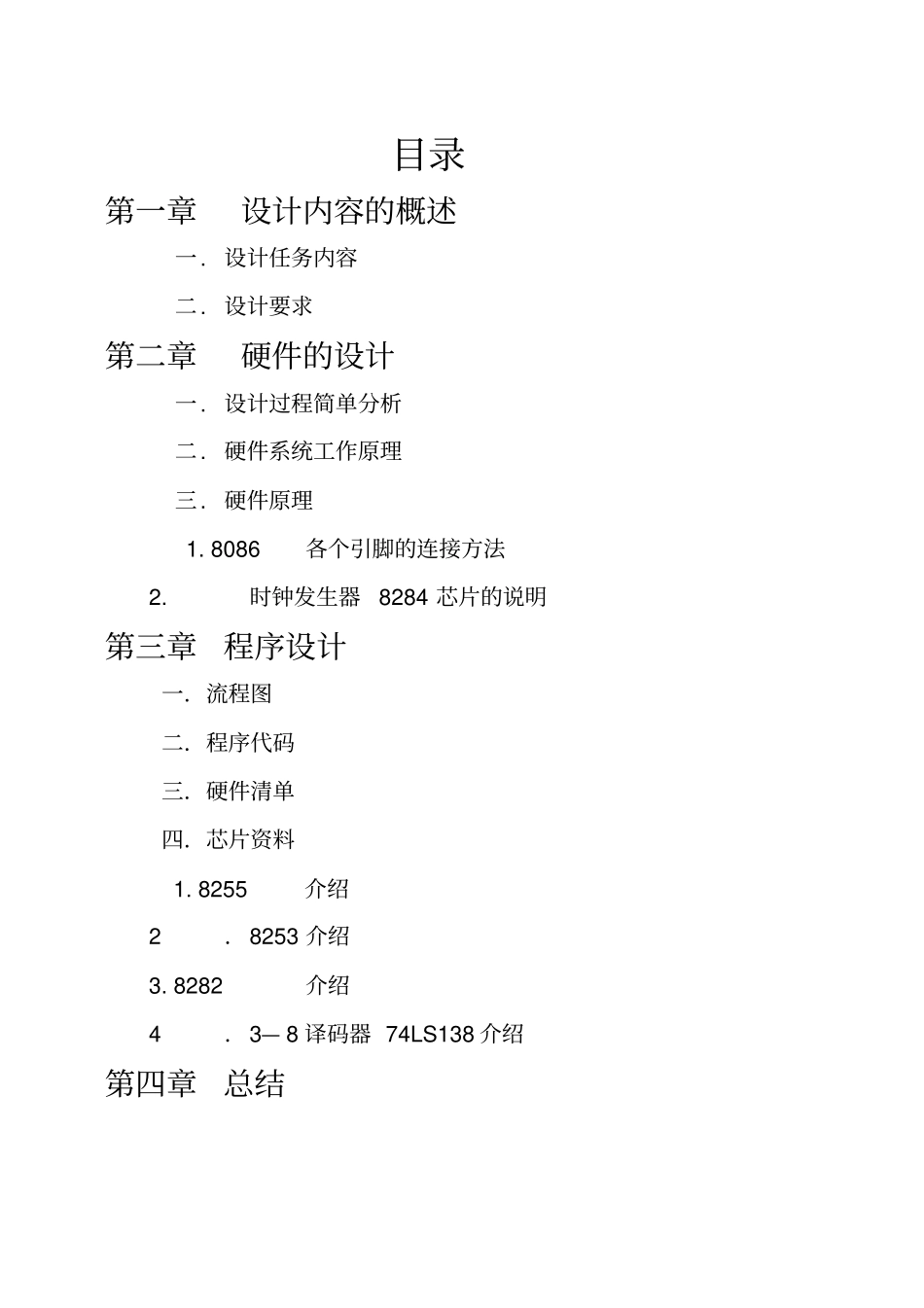

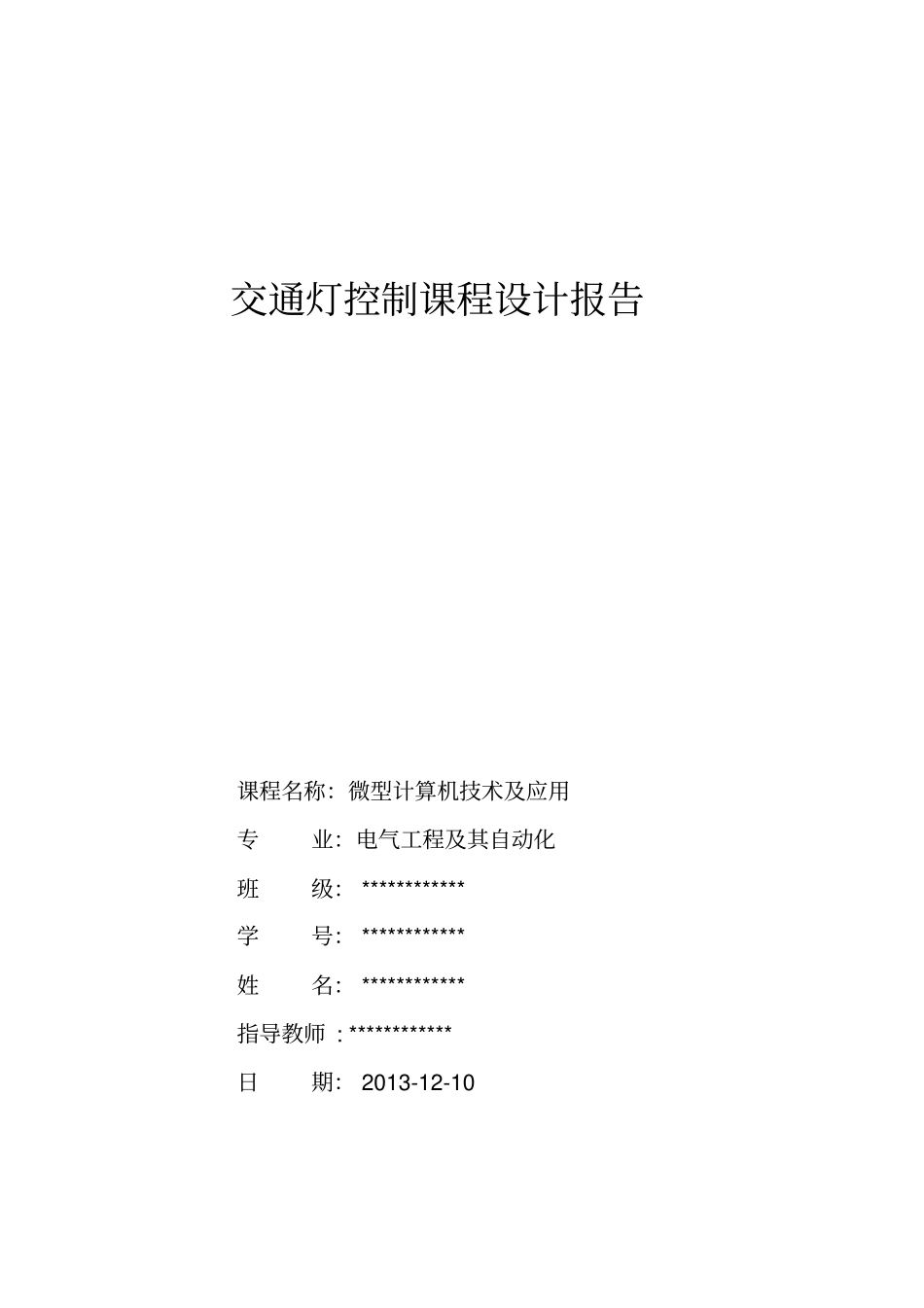

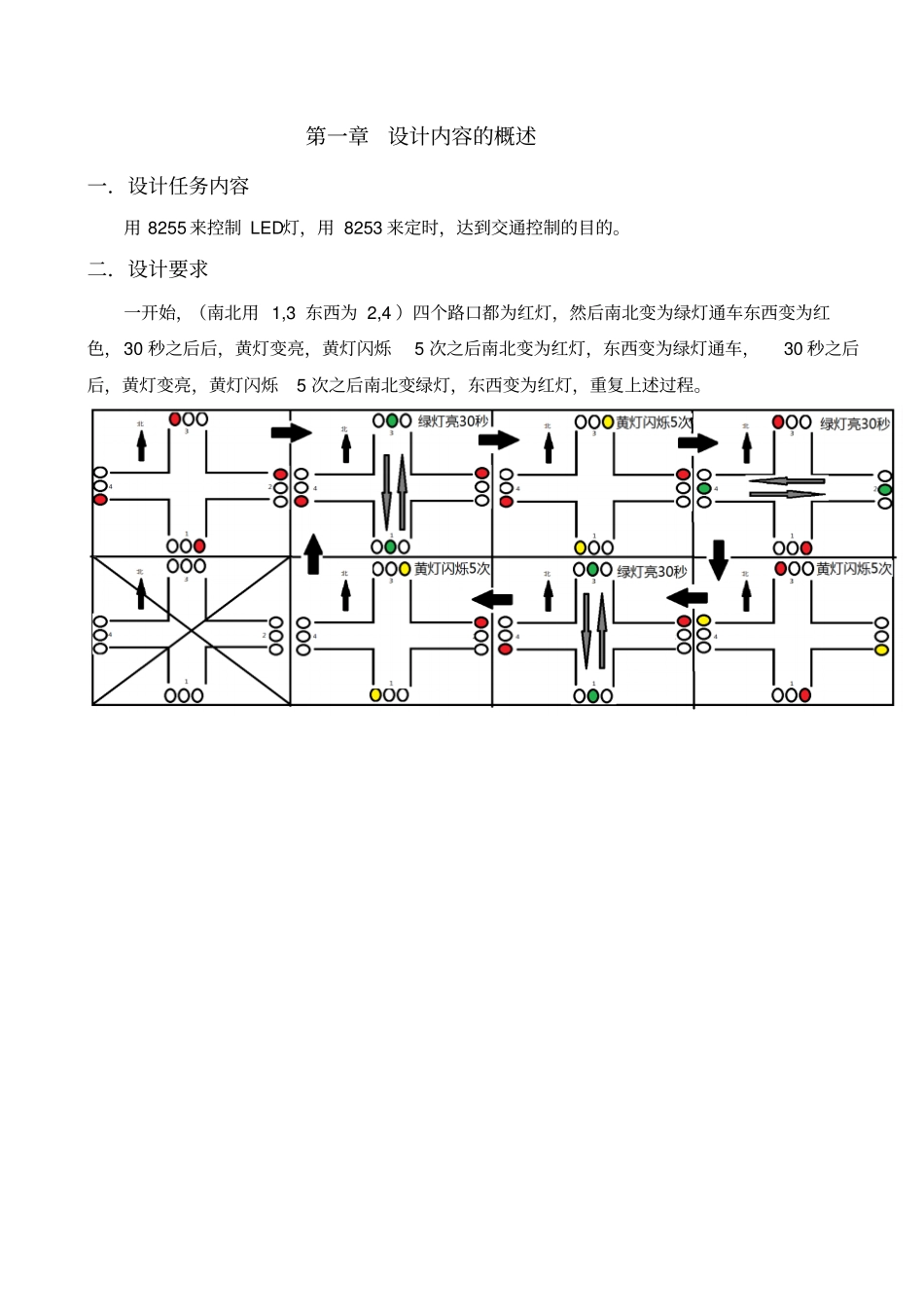

交通灯控制课程设计报告课程名称：微型计算机技术及应用专业：电气工程及其自动化班级：************学号：************姓名：************指导教师:************日期：2013-12-10目录第一章设计内容的概述一.设计任务内容二.设计要求第二章硬件的设计一.设计过程简单分析二.硬件系统工作原理三.硬件原理1.8086各个引脚的连接方法2.时钟发生器8284芯片的说明第三章程序设计一．流程图二．程序代码三．硬件清单四．芯片资料1.8255介绍2．8253介绍3.8282介绍4．3—8译码器74LS138介绍第四章总结第一章设计内容的概述一．设计任务内容用8255来控制LED灯，用8253来定时，达到交通控制的目的。二．设计要求一开始，（南北用1,3东西为2,4）四个路口都为红灯，然后南北变为绿灯通车东西变为红色，30秒之后后，黄灯变亮，黄灯闪烁5次之后南北变为红灯，东西变为绿灯通车，30秒之后后，黄灯变亮，黄灯闪烁5次之后南北变绿灯，东西变为红灯，重复上述过程。第二章硬件的设计一.设计过程简单分析分析：红，黄，绿灯可分别接在8255的A口，B口和C口上，灯的亮灭可直接由8086输出0，1控制。30秒延时及闪烁由8253控制，由闪烁的实现方法可由8253来实现。设8253各口地址分别为：设8253基地址即通道0地址为04A0H；通道1为04A2H；通道2为04A4H；命令控制口为04A6H。黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波，8255控制或门打开的时间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方式，理论设计输出周期为0.01s的方波。1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1s，因此通道0的计数初值为10000=2710H。由此方波分别作为clock1和clock2的输入时钟脉冲，所以通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H既30s，计数到则输出一个高电平到8255的PA7口，8255将A口数据输入到8086，8086检测到高电平既完成30s定时。通道2工作在方式3需输出一个1HZ的方波，通过一个或门和8086共同控制黄灯的闪烁，因此也是工作在方波发生器方式，其计数初值为100=64H，将黄灯的状态反馈到8055的端口PB7和PC7，同样输入到8086，8086通过两次检测端口状态可知黄灯的状态变化，计9次状态变化可完成5次闪烁。三个通道的门控信号都未用，均接＋5V即可。二．硬件系统工作原理工作原理说明：此系统是通过并行接口芯片8255A和8086计算机的硬件连接，以及通过8253延时的方法，来实现十字路口交通灯的模拟控制。如硬件连接图所示，红灯（RLED），黄灯（YLEDD）和绿灯（GLED）分别接在8255的A，B，C口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4路口的红灯，B，C口类推。8086工作在最小模式，低八位端口AD0~AD7接到8255和8253的D0~D7，AD8~AD15通过地址锁存器8282，接到三八译码器，译码后分别连到8255和8253的CS片选端。8253的三个门控端接+5V，CLOCK0接由分频器产生的1MHZ的时钟脉冲，OUT0接到CLOCK1和CLOCK2，OUT1接到8086的AD18，8086通过检测此端口是否有高电平来判断是否30S定时到。OUT2产生1MHZ方波通过或门和8255的B口共同控制黄灯的闪烁。8255三个口全部工作在方式0既基本输入输出方式，红绿灯的转换由软件编程实现。三．硬件原理由于8255A与8086CPU是以低八位数据线相连接的，所以应该是8255A的1A、0A线分别与8086CPU的2A、1A线相连，而将8086的0A线作为选通信号。如果是按8255A内部地址来看，则在图中它的地址是PA口地址即(CS+000H)，PB口地址为(CS+001H)，PC口地址为(CS+002H)，命令控制口地址为(CS+003H)，其中，CS为8255片选信号CS的首地址；若是按8086CPU地址来看，则8255A的地址是PA口地址即(CS+000H)，PB口地址为(CS+002H)，PC口地址为(CS+004H)，命令控制口地址为(CS+006H)。当CS＝0288H，则PA口地址为0288H，PB口地址为028AH，PC口地址为028CH，命令控制口地址为028EH。1.8086各个引脚的连接方法（1）BHE引脚：通常用此引线产生片选信号，当为BHE＝1，0A＝0编码时，在数据总线低8位和偶地...
