微机原理与接口技术课程设计-温度采集系统软硬件设计VIP免费

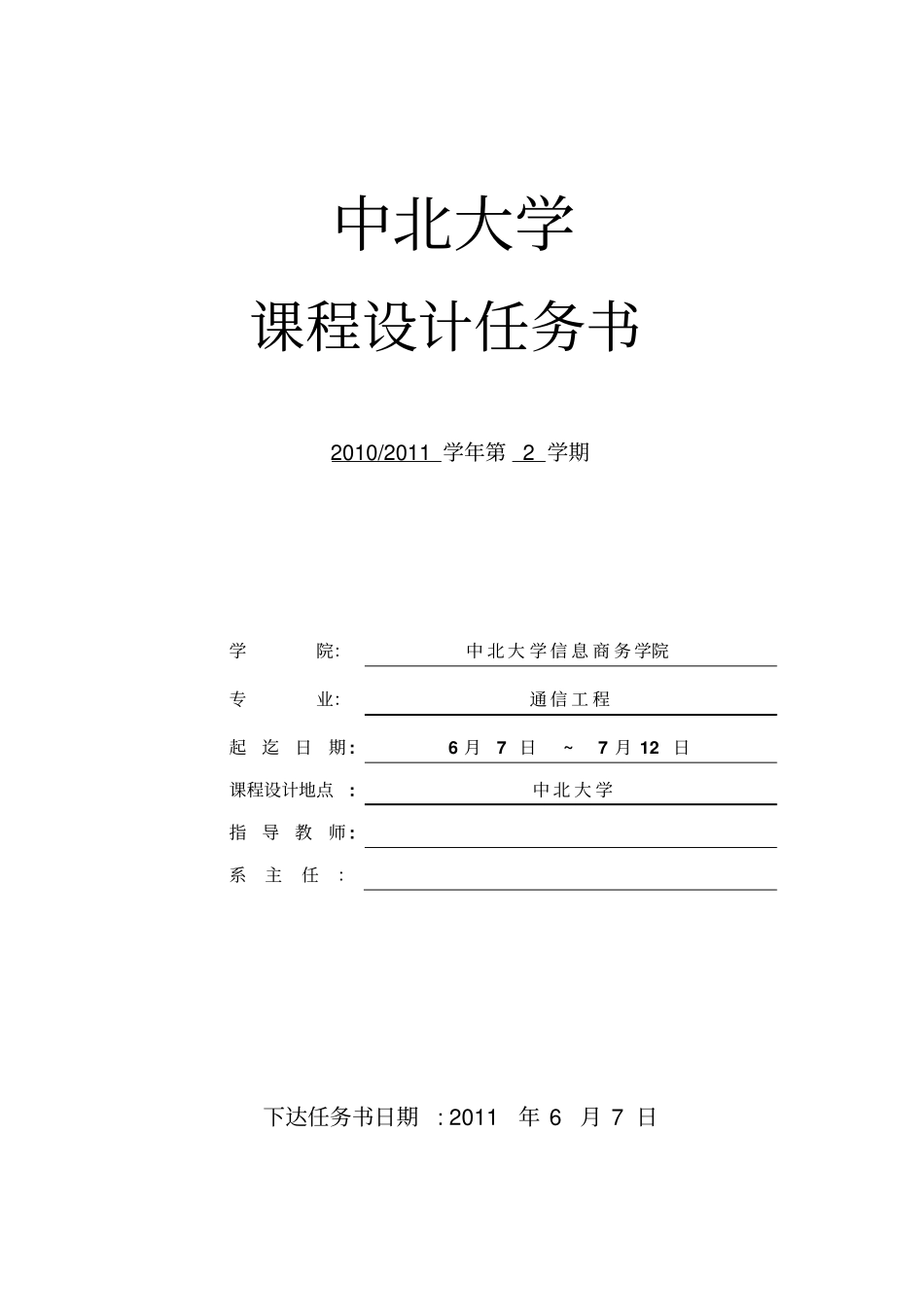

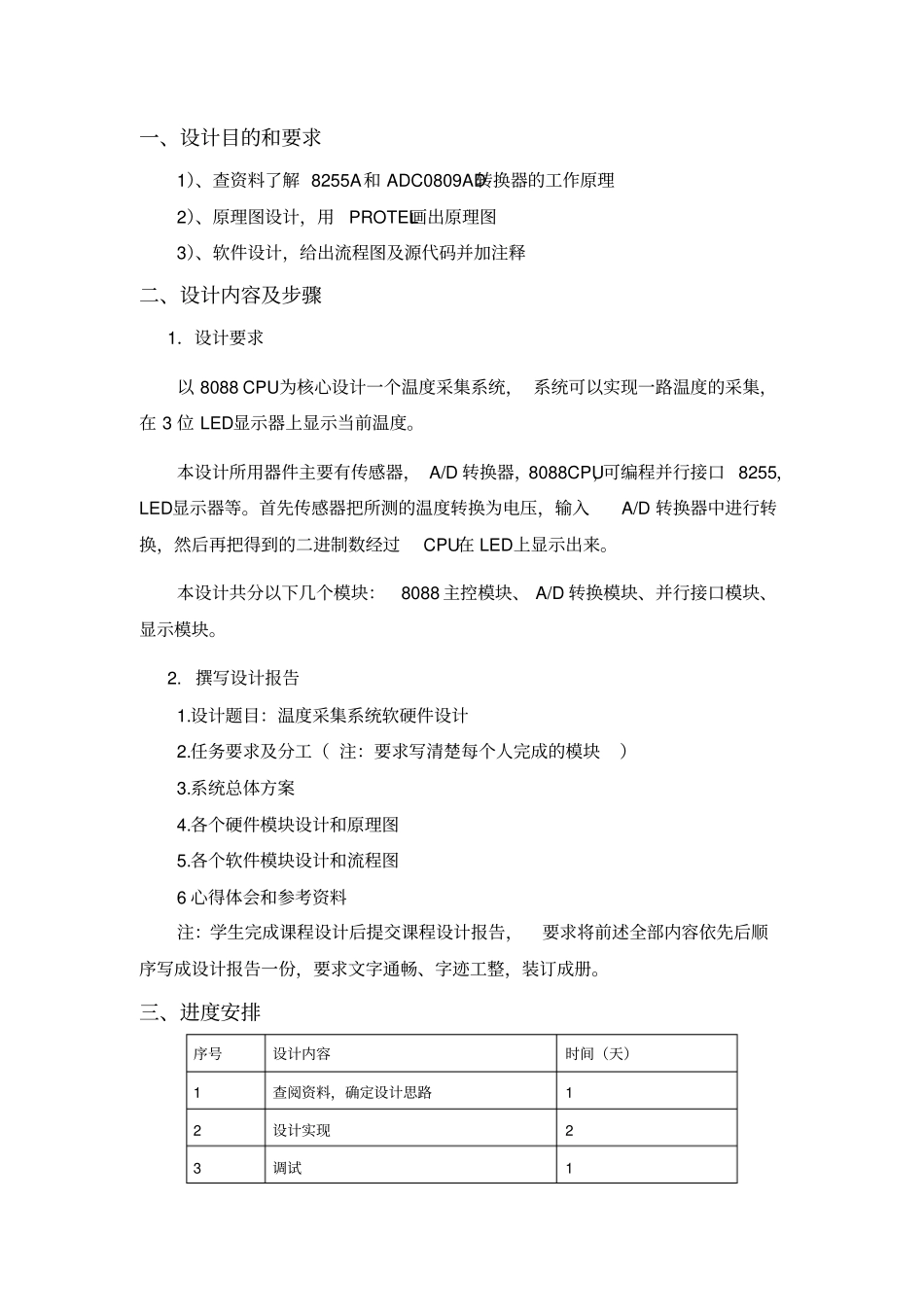

中北大学课程设计任务书2010/2011学年第2学期学院：中北大学信息商务学院专业：通信工程起迄日期:6月7日~7月12日课程设计地点:中北大学指导教师:系主任：下达任务书日期:2011年6月7日一、设计目的和要求1）、查资料了解8255A和ADC0809AD转换器的工作原理2）、原理图设计，用PROTEL画出原理图3）、软件设计，给出流程图及源代码并加注释二、设计内容及步骤1．设计要求以8088CPU为核心设计一个温度采集系统，系统可以实现一路温度的采集，在3位LED显示器上显示当前温度。本设计所用器件主要有传感器，A/D转换器，8088CPU，可编程并行接口8255，LED显示器等。首先传感器把所测的温度转换为电压，输入A/D转换器中进行转换，然后再把得到的二进制数经过CPU在LED上显示出来。本设计共分以下几个模块：8088主控模块、A/D转换模块、并行接口模块、显示模块。2.撰写设计报告1.设计题目：温度采集系统软硬件设计2.任务要求及分工（注：要求写清楚每个人完成的模块）3.系统总体方案4.各个硬件模块设计和原理图5.各个软件模块设计和流程图6心得体会和参考资料注：学生完成课程设计后提交课程设计报告，要求将前述全部内容依先后顺序写成设计报告一份，要求文字通畅、字迹工整，装订成册。三、进度安排序号设计内容时间（天）1查阅资料，确定设计思路12设计实现23调试14考核设计，写设计报告1四、答辩与成绩评定1．课程设计报告应有设计者和指导教师的签名。未经指导教师签字，不能参加答辩。2．由指导教师组成答辩小组，答辩时按设计报告编写顺序，设计者本人首先对自己的设计进行5-10分钟的讲解，讲明设计中主要解决的问题，然后回答教师提问。每位学生的答辩时间一般不超过20-25分钟。3．成绩评定包括以下部分：（1）出勤情况占20%（2）设计的完成情况占30%其中包括：数据库的创建情况；可视化的界面设计情况；对数据集的操作的完成情况；程序代码的编写情况；运行结果的正确程度。（3）课程设计报告占50%五．参考书目1.周耿烈，《微机原理与接口技术实验指导书》，兰州工专计算机工程系，2001年3月2.雷丽文，《微机原理与接口技术》，电子工业出版社，1999年第一版3.沈美明，《IBMPC机汇编语言程序设计》，清华大学出版社，1991年第一版微机原理与接口技术课程设计学校：中北大学信息商务学院专业：通信工程姓名：一、设计题目：温度采集系统软硬件设计二、任务要求及分工8088主控模块：A/D转化模块：并行接口模块：显示模块：三、系统总体方案温度计电路原理图如下页图3-1所示，控制器用8088CPU，温度传感器用LM335系列电压输出型传感器，用3位共阴LED数码管以动态扫描法实现温度显示。protel原理图（图3-1）EOCADDASTARTALEOEPC1PB0PB1PB2PB4PA0A0A1A0A1RDRDWRWRCSCSADDBADDCPB5PA7PC2PC1PC0PB0PB7IN011111&A2A15A9A10A14A13A12A11A3A4A5A6A7A8&&&A0A1IORIOW+15V+LM301A+15V-15V2K1.2K18K681M10K47236LM335LM335百十个温度采集系统设计电路原理图ADC080982558088CPU8255LEDahaahh四、各个硬件模块设计和原理图1、温度传感器的工作原理本设计所选的温度传感器为LM335系列电压输出集成温度传感器，此传感器的工作温度范围为-10~100摄氏度，作为一个电压源，当工作电流在0.4~5mA范围内变化时，并不影响传感器的性能，因为它的动态电阻小于1欧姆，如果在25摄氏度下标定，在100度宽的温度范围内误差小于1摄氏度，具有良好的输出线性。它的工作原理图如图4-1：图4-1电压型集成温度传感器原理图图4-2温度传感器电路图2、A/D转换器的工作原理图4-3ADC0809管脚图8通道（8路）输入8位字长逐位逼近型转换时间100μs内置三态输出缓冲器1）主要引脚功D7～D0：输出数据线（三态）IN0～IN7：8通道（路）模拟输入ADDA、ADDB、ADDC：通道地址ALE：通道地址锁存START：启动转换EOC：转换结束状态输出OE：输出允许（打开输出三态门）CLK：时钟输入（10KHz～1.2MHz）2）ADC0809芯片介绍ADC0809包括一个8位的逼近型的ADC部分，并提供一个8通道的模拟多路开关和联合寻址逻辑。用它可直接输入8个单端的模拟信号，分时进行A/D转换，再多点巡回监测、过程控制等领域中使用非常广泛。3）ADC0809的主要技术指标为：·...
