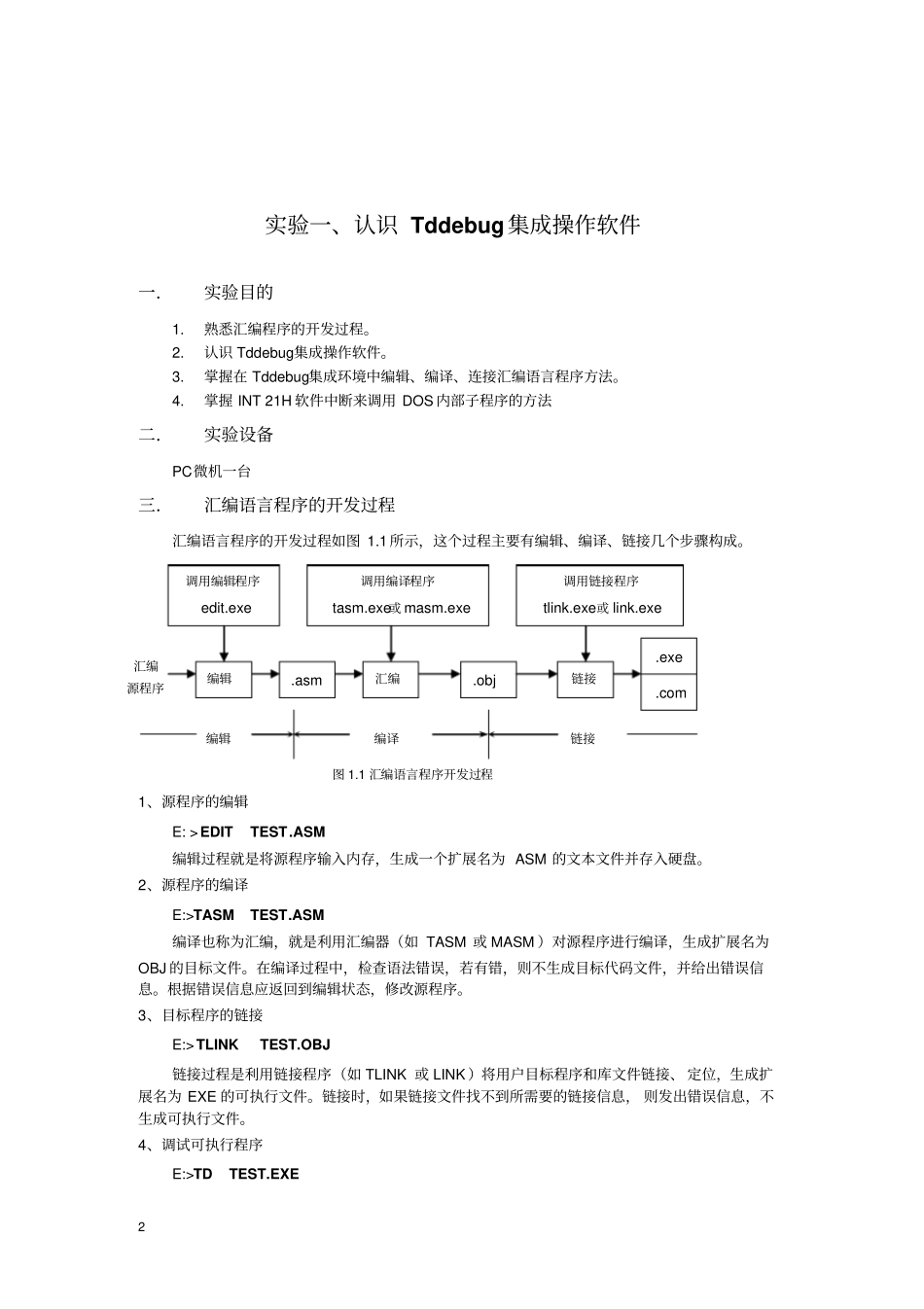

微机原理与接口技术实验报告学生姓名：刘路学生学号：2009212117学生班级：06109022实验一、认识Tddebug集成操作软件一．实验目的1.熟悉汇编程序的开发过程。2.认识Tddebug集成操作软件。3.掌握在Tddebug集成环境中编辑、编译、连接汇编语言程序方法。4.掌握INT21H软件中断来调用DOS内部子程序的方法二．实验设备PC微机一台三．汇编语言程序的开发过程汇编语言程序的开发过程如图1.1所示，这个过程主要有编辑、编译、链接几个步骤构成。1、源程序的编辑E:>EDITTEST.ASM编辑过程就是将源程序输入内存，生成一个扩展名为ASM的文本文件并存入硬盘。2、源程序的编译E:>TASMTEST.ASM编译也称为汇编，就是利用汇编器（如TASM或MASM）对源程序进行编译，生成扩展名为OBJ的目标文件。在编译过程中，检查语法错误，若有错，则不生成目标代码文件，并给出错误信息。根据错误信息应返回到编辑状态，修改源程序。3、目标程序的链接E:>TLINKTEST.OBJ链接过程是利用链接程序（如TLINK或LINK）将用户目标程序和库文件链接、定位，生成扩展名为EXE的可执行文件。链接时，如果链接文件找不到所需要的链接信息，则发出错误信息，不生成可执行文件。4、调试可执行程序E:>TDTEST.EXE汇编源程序调用编辑程序edit.exe调用编译程序tasm.exe或masm.exe调用链接程序tlink.exe或link.exe编辑.asm汇编.obj链接.exe.com编辑编译链接图1.1汇编语言程序开发过程3如果生成的EXE文件运行后，并没有按照设计意图运行，就需要对程序进行调试，找出错误。再对源程序进行修改，即重复进行编辑、编译、链接、调试，直到生成完全正确的可执行文件为止。四．Tddebug集成操作软件使用说明1.该软件是集编辑（Edit.exe）、编译（Tasm.exe）、连接（Link.exe）和调试（TD.exe）等多个功能于一体，可在DOS环境下运行，为用户提供了一个学习微机原理的实验平台。2.启动TddebugD：\wjyl>Tddebug若启动成功，进入主界面。3.Tddebug的菜单结构主菜单子菜单菜单说明Edit编辑源文件（.asm）Compile——Compile编译源文件（.asm）——Link连接目标文件（.obj）——BuildAll编译和连接Pmrun进入保护模式调试状态Rmrun——Run运行实模式程序（.exe）——Debug进入实模式调试状态（.exe）Help版本信息Quit退出Tddebug4.菜单选择（1）快捷键选择主菜单：ALT＋热键（Ｅ，Ｃ，Ｐ，Ｒ，Ｈ，Ｑ）（2）按左右键或直接使用快捷键在主菜单之间切换。使用上下键可选择子菜单中的菜单项。5.执行菜单项选中要执行的菜单项，键入Enter键，系统弹出对话框，输入需操作的文件名，以Enter键结尾，取消操作按Esc键。6.实模式调试窗口说明（1）键入Alt+R选择Rmrun主菜单的Debug子菜单弹出实模式调试窗口。此时可能会叠加一个报告无符号表的对话框，按Esc键关闭该对话框。（2）该窗口实际是TurboDebugger调试器窗口，简称TD。其窗口的划分如图1-1所示。主菜单条代码显示调试区寄存器显示调试区标志寄存器显示调试区内存数据显示调试区堆栈显示调试区快捷键操作提示区图1-1TurboDebugger调试窗口划分图（3）主菜单中包含了File、Edit、View、Run、Breakpoints、Data、Options、Windows和Help共9个菜单项。可使用热键选择相应的菜单。在调试程序或操作调试器中会使用一些快捷键来实现一些功能，下面将列出常用功能的快捷键及实现功能。快捷键：F1：显示帮助窗口F2：设置/清除断点F4：执行到光标处F5：放大/缩小窗口F7：单步执行F8：单句执行4F9：运行程序F10：激活主菜单Ctrl+Break：终止程序执行Alt+X：退出TDTab：切换焦点区域当焦点区域在寄存器显示区中时：Ctrl+R：切换16位/32位通用寄存器并显示Ctrl+I：使光条指示寄存器的内容加1Ctrl+D：使光条指示寄存器的内容减1Ctrl+Z：使光条指示寄存器的内容清零Ctrl+C：手动修改光条指示寄存器的内容当焦点区域在数据显示区中时：Ctrl+D：修改数据显示格式Ctrl+G：指定需要显示的内存区域首地址Ctrl+S：查找指定的字节值表Ctrl+C：修改光标当前指示存储单元的内容当焦点区域在代码显示区中时：Ctrl+G：指定需要显示的代码区域首地址Ctrl+S：查找指定的指令数字键/字符：修改光标当前指示指令五．实验内容及说明1....
