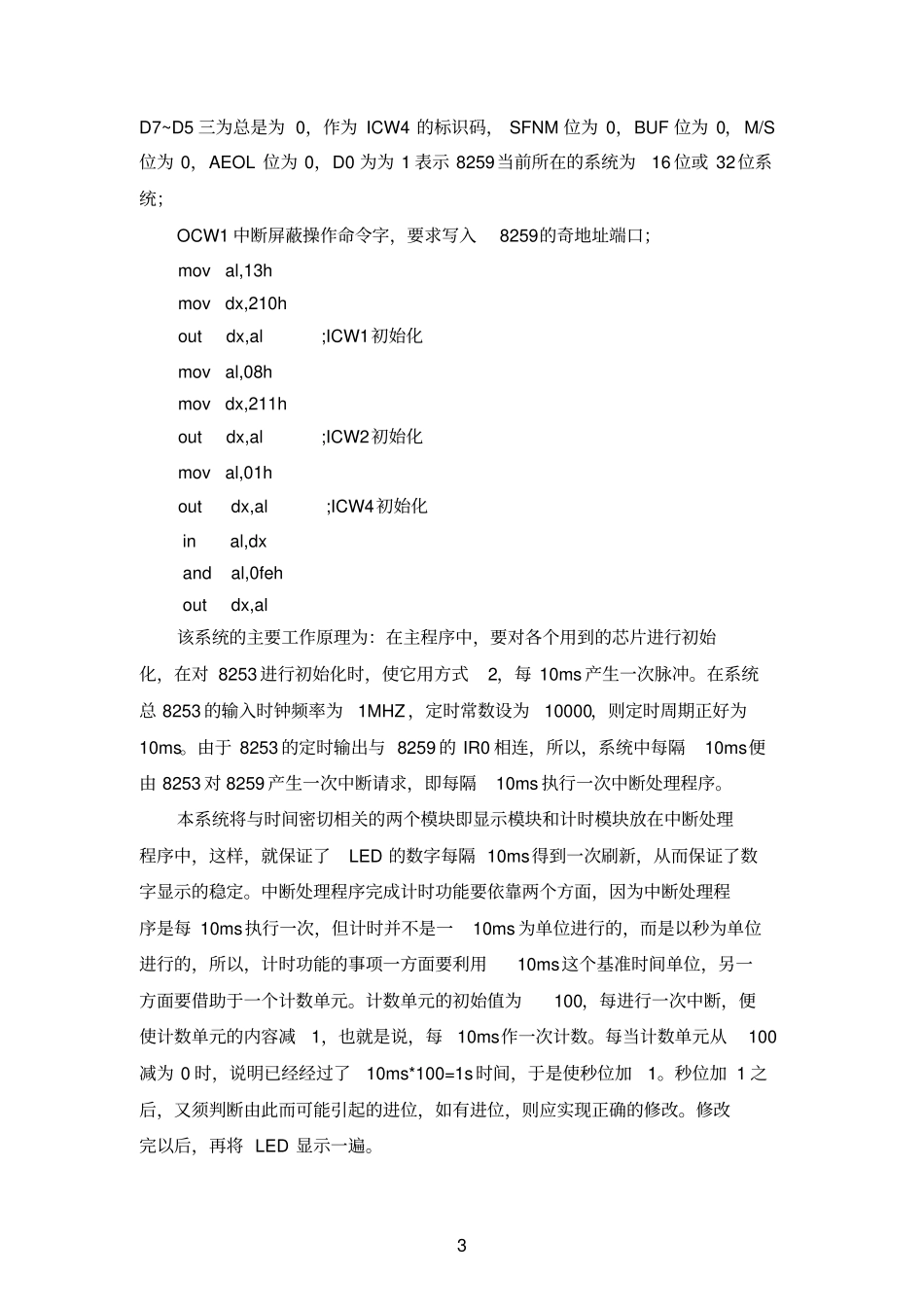

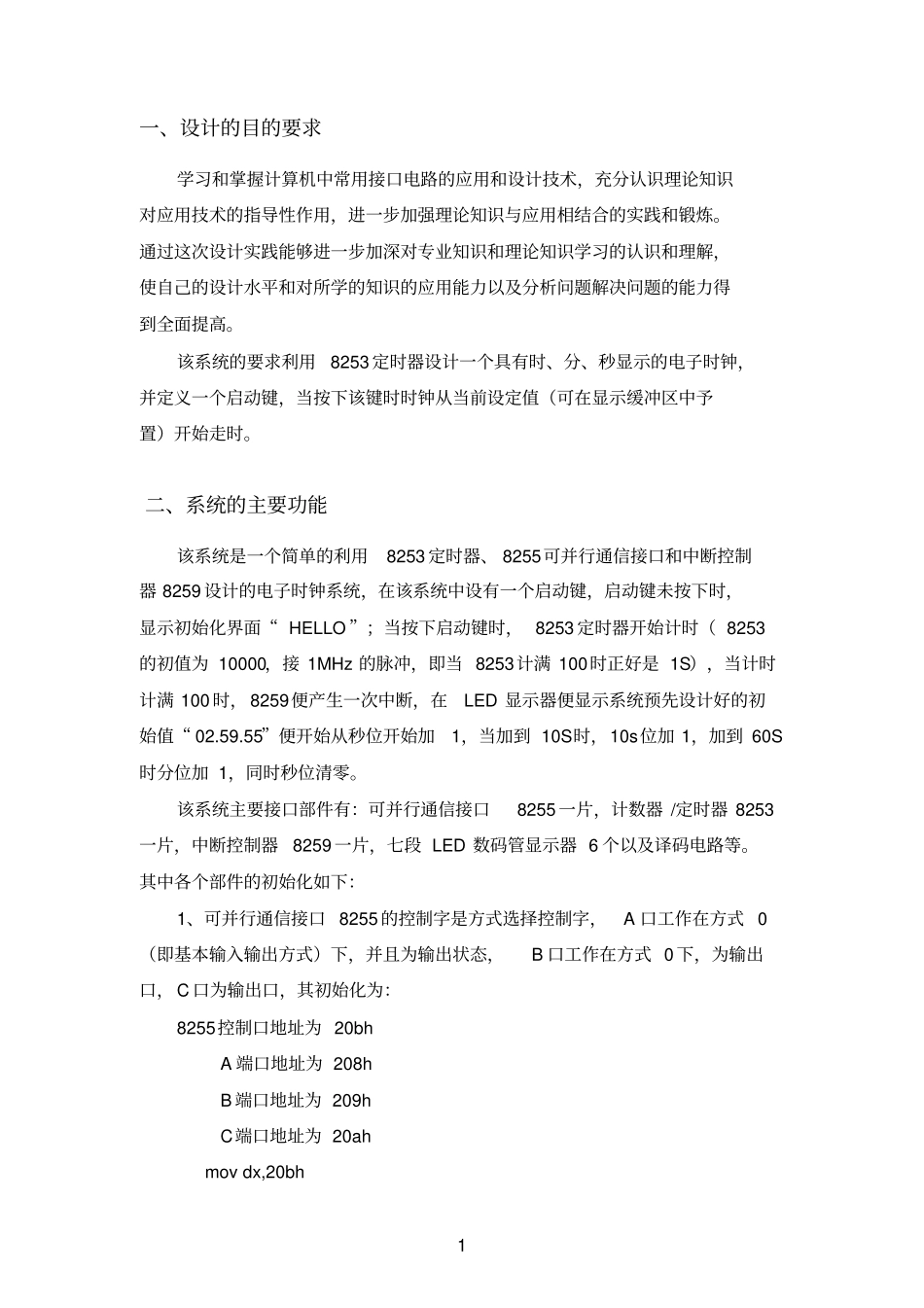

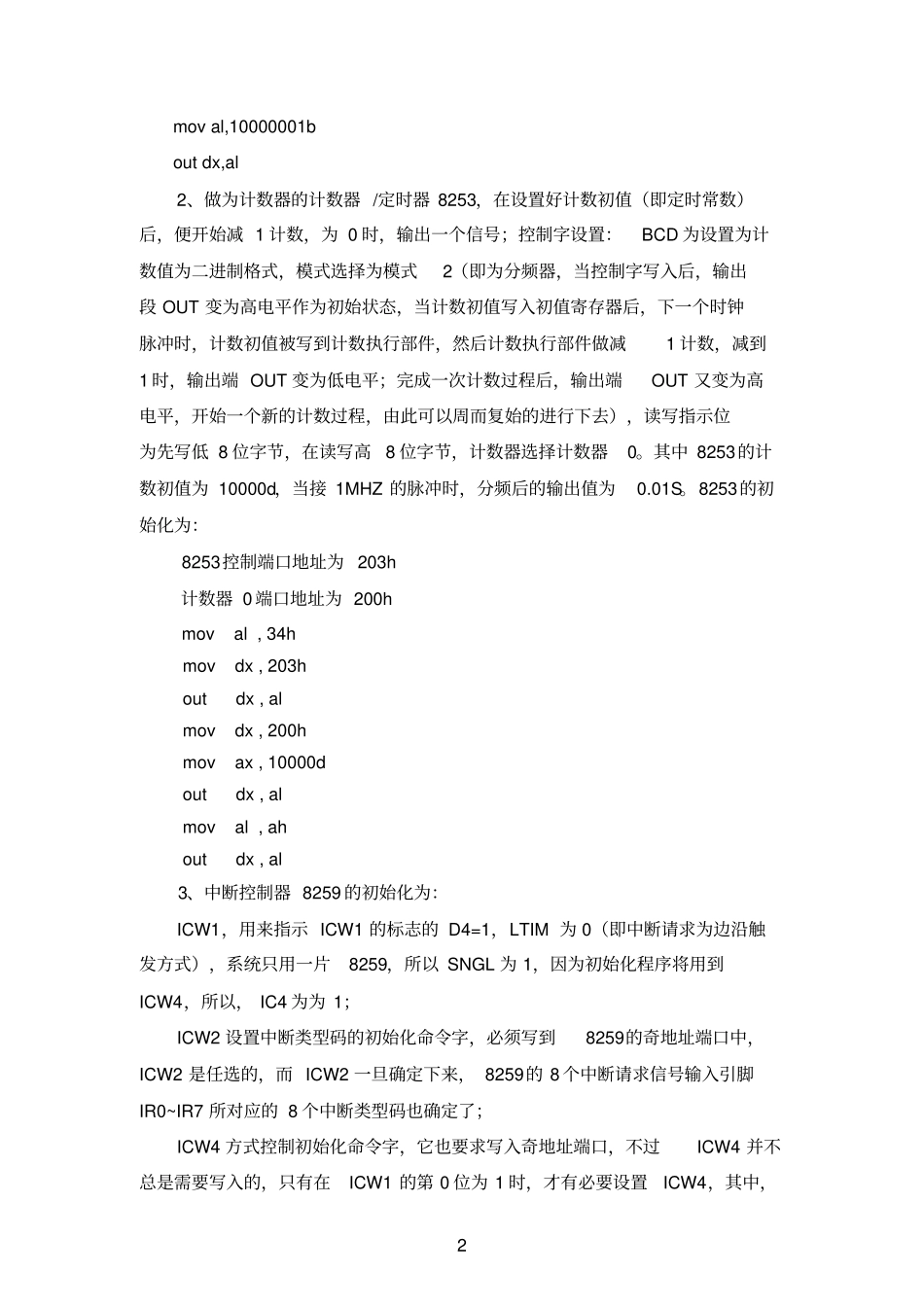

1一、设计的目的要求学习和掌握计算机中常用接口电路的应用和设计技术，充分认识理论知识对应用技术的指导性作用，进一步加强理论知识与应用相结合的实践和锻炼。通过这次设计实践能够进一步加深对专业知识和理论知识学习的认识和理解，使自己的设计水平和对所学的知识的应用能力以及分析问题解决问题的能力得到全面提高。该系统的要求利用8253定时器设计一个具有时、分、秒显示的电子时钟，并定义一个启动键，当按下该键时时钟从当前设定值（可在显示缓冲区中予置）开始走时。二、系统的主要功能该系统是一个简单的利用8253定时器、8255可并行通信接口和中断控制器8259设计的电子时钟系统，在该系统中设有一个启动键，启动键未按下时，显示初始化界面“HELLO”；当按下启动键时，8253定时器开始计时（8253的初值为10000，接1MHz的脉冲，即当8253计满100时正好是1S），当计时计满100时，8259便产生一次中断，在LED显示器便显示系统预先设计好的初始值“02.59.55”便开始从秒位开始加1，当加到10S时，10s位加1，加到60S时分位加1，同时秒位清零。该系统主要接口部件有：可并行通信接口8255一片，计数器/定时器8253一片，中断控制器8259一片，七段LED数码管显示器6个以及译码电路等。其中各个部件的初始化如下：1、可并行通信接口8255的控制字是方式选择控制字，A口工作在方式0（即基本输入输出方式）下，并且为输出状态，B口工作在方式0下，为输出口，C口为输出口，其初始化为：8255控制口地址为20bhA端口地址为208hB端口地址为209hC端口地址为20ahmovdx,20bh2moval,10000001boutdx,al2、做为计数器的计数器/定时器8253，在设置好计数初值（即定时常数）后，便开始减1计数，为0时，输出一个信号；控制字设置：BCD为设置为计数值为二进制格式，模式选择为模式2（即为分频器，当控制字写入后，输出段OUT变为高电平作为初始状态，当计数初值写入初值寄存器后，下一个时钟脉冲时，计数初值被写到计数执行部件，然后计数执行部件做减1计数，减到1时，输出端OUT变为低电平；完成一次计数过程后，输出端OUT又变为高电平，开始一个新的计数过程，由此可以周而复始的进行下去），读写指示位为先写低8位字节，在读写高8位字节，计数器选择计数器0。其中8253的计数初值为10000d，当接1MHZ的脉冲时，分频后的输出值为0.01S。8253的初始化为：8253控制端口地址为203h计数器0端口地址为200hmoval,34hmovdx,203houtdx,almovdx,200hmovax,10000doutdx,almoval,ahoutdx,al3、中断控制器8259的初始化为：ICW1，用来指示ICW1的标志的D4=1，LTIM为0（即中断请求为边沿触发方式），系统只用一片8259，所以SNGL为1，因为初始化程序将用到ICW4，所以，IC4为为1；ICW2设置中断类型码的初始化命令字，必须写到8259的奇地址端口中，ICW2是任选的，而ICW2一旦确定下来，8259的8个中断请求信号输入引脚IR0~IR7所对应的8个中断类型码也确定了；ICW4方式控制初始化命令字，它也要求写入奇地址端口，不过ICW4并不总是需要写入的，只有在ICW1的第0位为1时，才有必要设置ICW4，其中，3D7~D5三为总是为0，作为ICW4的标识码，SFNM位为0，BUF位为0，M/S位为0，AEOL位为0，D0为为1表示8259当前所在的系统为16位或32位系统；OCW1中断屏蔽操作命令字，要求写入8259的奇地址端口；moval,13hmovdx,210houtdx,al;ICW1初始化moval,08hmovdx,211houtdx,al;ICW2初始化moval,01houtdx,al;ICW4初始化inal,dxandal,0fehoutdx,al该系统的主要工作原理为：在主程序中，要对各个用到的芯片进行初始化，在对8253进行初始化时，使它用方式2，每10ms产生一次脉冲。在系统总8253的输入时钟频率为1MHZ，定时常数设为10000，则定时周期正好为10ms。由于8253的定时输出与8259的IR0相连，所以，系统中每隔10ms便由8253对8259产生一次中断请求，即每隔10ms执行一次中断处理程序。本系统将与时间密切相关的两个模块即显示模块和计时模块放在中断处理程序中，这样，就保证了LED的数字每隔10ms得到一次刷新，从而保证了数字显示的稳定。中断处理程序完成计时功能要依靠两个方面，因为中断处理程序是每10ms执行一次，但计时并不是一10ms为单位进行的，...
