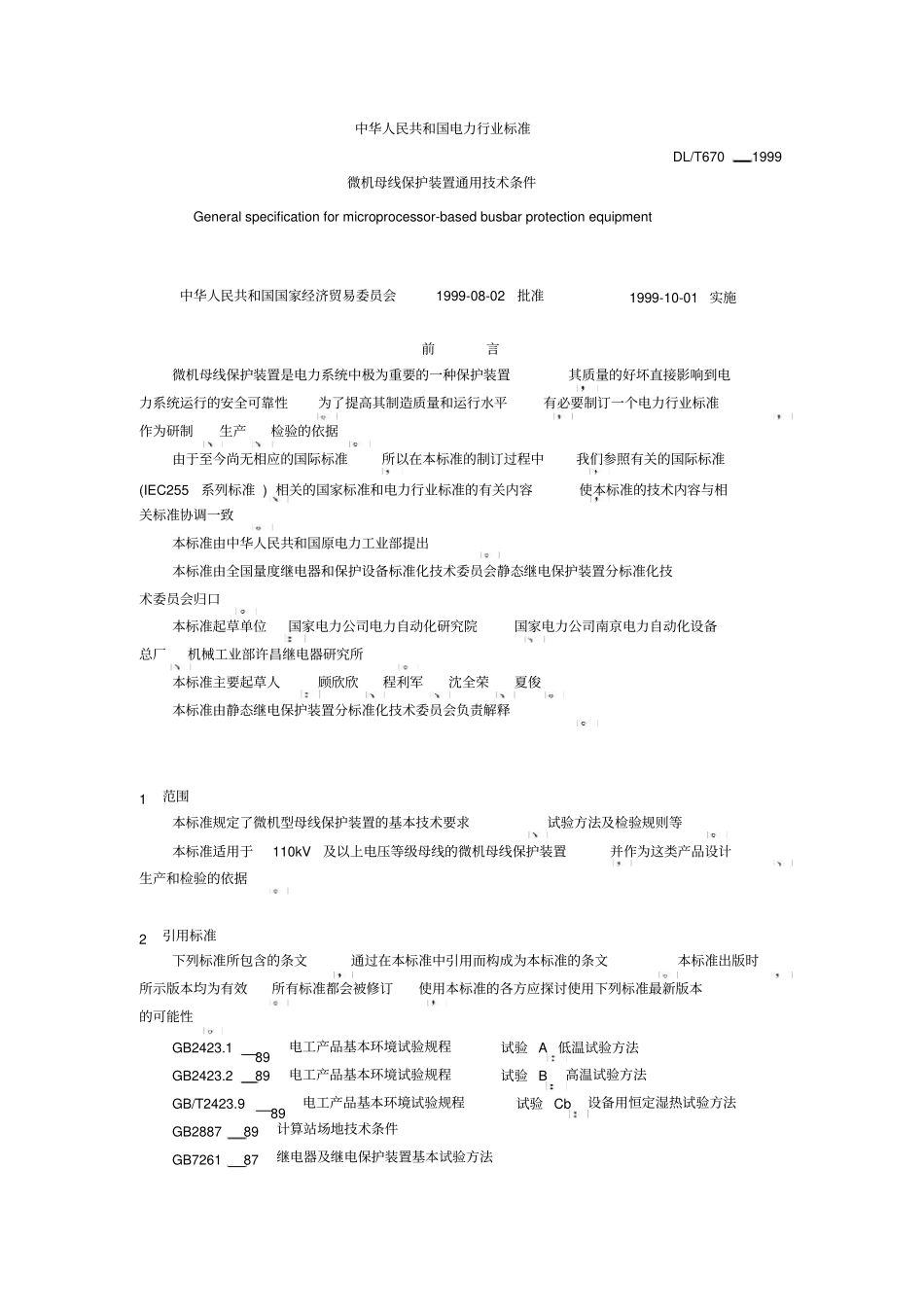

8989中华人民共和国电力行业标准DL/T670微机母线保护装置通用技术条件Generalspecificationformicroprocessor-basedbusbarprotectionequipment1999中华人民共和国国家经济贸易委员会1999-08-02批准1999-10-01实施前言微机母线保护装置是电力系统中极为重要的一种保护装置其质量的好坏直接影响到电力系统运行的安全可靠性为了提高其制造质量和运行水平有必要制订一个电力行业标准作为研制生产检验的依据由于至今尚无相应的国际标准所以在本标准的制订过程中我们参照有关的国际标准(IEC255系列标准)相关的国家标准和电力行业标准的有关内容使本标准的技术内容与相关标准协调一致本标准由中华人民共和国原电力工业部提出本标准由全国量度继电器和保护设备标准化技术委员会静态继电保护装置分标准化技术委员会归口本标准起草单位国家电力公司电力自动化研究院国家电力公司南京电力自动化设备总厂机械工业部许昌继电器研究所本标准主要起草人顾欣欣程利军沈全荣夏俊本标准由静态继电保护装置分标准化技术委员会负责解释1范围本标准规定了微机型母线保护装置的基本技术要求试验方法及检验规则等本标准适用于110kV及以上电压等级母线的微机母线保护装置并作为这类产品设计生产和检验的依据2引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性GB2423.1电工产品基本环境试验规程试验A低温试验方法GB2423.289电工产品基本环境试验规程试验B高温试验方法GB/T2423.9电工产品基本环境试验规程试验Cb设备用恒定湿热试验方法GB2887GB72618987计算站场地技术条件继电器及继电保护装置基本试验方法GB936188计算机场地安全要求GB/T1453793量度继电器和保护装置的冲击与碰撞试验(idtIEC2552121988)GB/T14598.91995电气继电器第22部分量度继电器和保护装置的电气干扰试验第3篇辐射电磁场干扰试验(idtIEC2552231989)GB/T14598.101996电气继电器第22部分量度继电器和保护装置的电气干扰试验第4篇快速瞬变干扰试验(idtIEC2552241992)GB/T14598.131998量度继电器和保护装置的电气干扰试验第1部分1MHz脉冲群干扰试验(eqvIEC2552211988)GB/T14598.141998量度继电器和保护装置的电气干扰试验第2部分静电放电试验(idtIEC2552221996)SD28688线路继电保护产品动态模拟技术条件IEC2552111988Electricalrelays-part21:Vibration,shock,bumpandseismictestonmeasuringrelaysandprotection,equipmentsectiononevibrationtest(sinusoidal)33.1技术要求正常工作大气条件a)环境温度-5+45b)相对湿度5%95%c)大气压力70kPa106kPa80kPa106kPa3.2仲裁试验的大气条件a)环境温度202b)相对湿度60%c)大气压力86kPa70%106kPa3.3试验的标准大气条件a)环境温度+15+35b)相对湿度45%c)大气压力86kPa75%106kPa3.4储存运输极限环境温度微机母线保护装置(简称装置下同)的储存运输及安装允许的环境温度为-25+70在不施加任何激励量的条件下不出现不可逆变化温度恢复后装置性能符合3.93.10的规定3.5周围环境装置的使用地点应无爆炸危险无腐蚀性气体及导电尘埃无严重霉菌无剧烈振动源不允许有超过发电厂变电所范围内可能遇到的电磁场存在有防御雨雪风沙尘埃及静电的措施场地应符合GB9361的规定接地电阻应符合GB2887的规定3.63.6.1电源交流电源a)额定电压单相220V允许偏差-15%+10%b)频率50Hz允许偏差0.5Hzc)波形正弦波形畸变不大于5%3.6.2直流电源a)额定电压220V110Vb)允许偏差-20%+10%c)纹波系数不大于5%3.73.7.1主要技术参数额定参数a)交流电流5A1Ab)交流电压100V100/3Vc)频率50Hz3.7.2功率消耗a)交流电流回路当IN=5A时每相不大于2VA当IN=1A时每相不大于0.5VAb)交流电压回路当额定电压时每相不大于1VAc)直流电源回路由企业标准规定3.7.3过载能力a)交流电流回路2倍额定电流连续工作1.2倍额定电压连续工作b)交流电压回路40倍额定电流允许1s3.7.4装置经受过载电流电压后测量元件的准确度应无绝缘损坏并符合3.10规定a)整定误差允许10%(或由企业标准规定)3.8b)温度变差在工作环境温度范围内整套装置的主要功能允许5%a)装置应...
