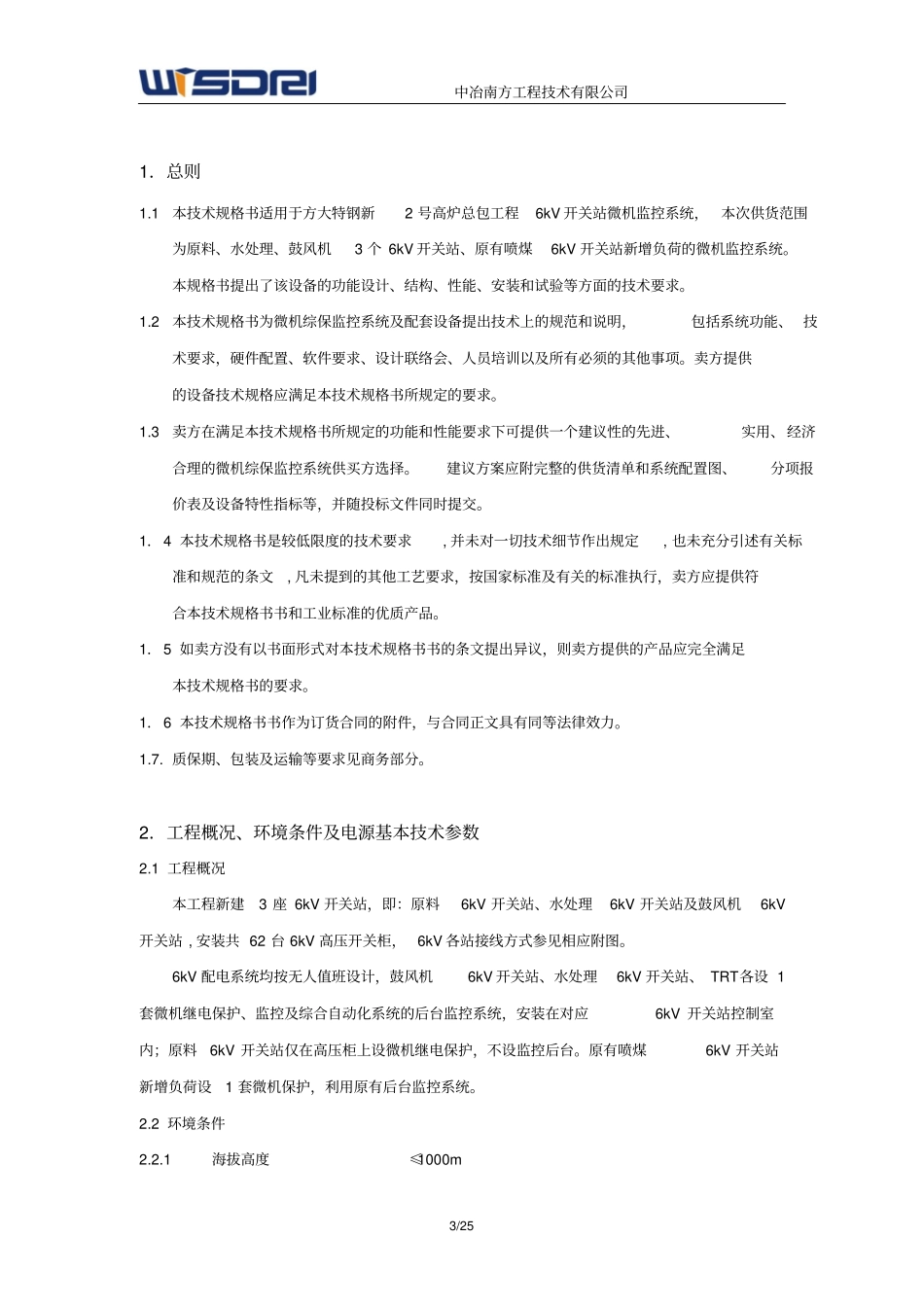

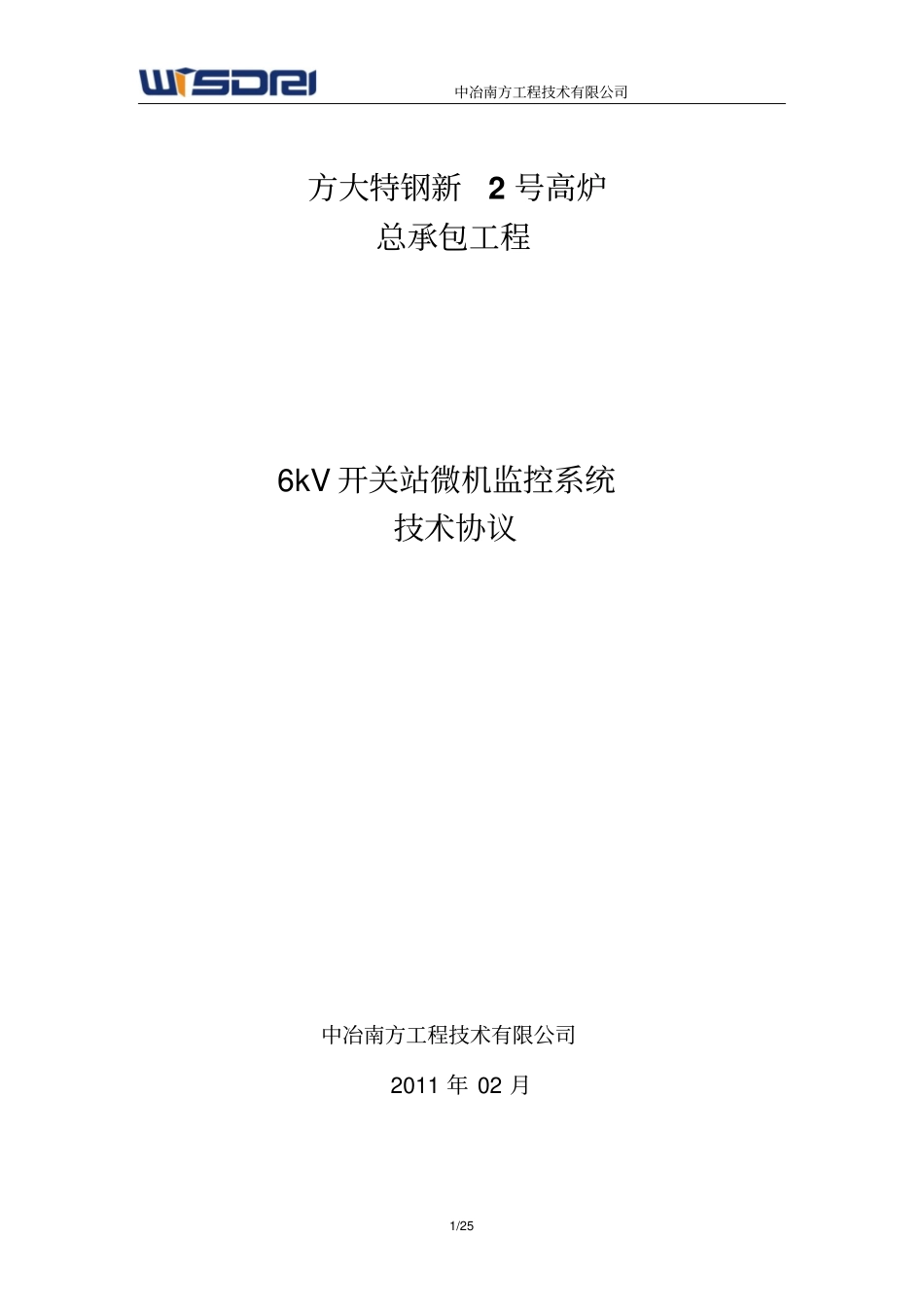

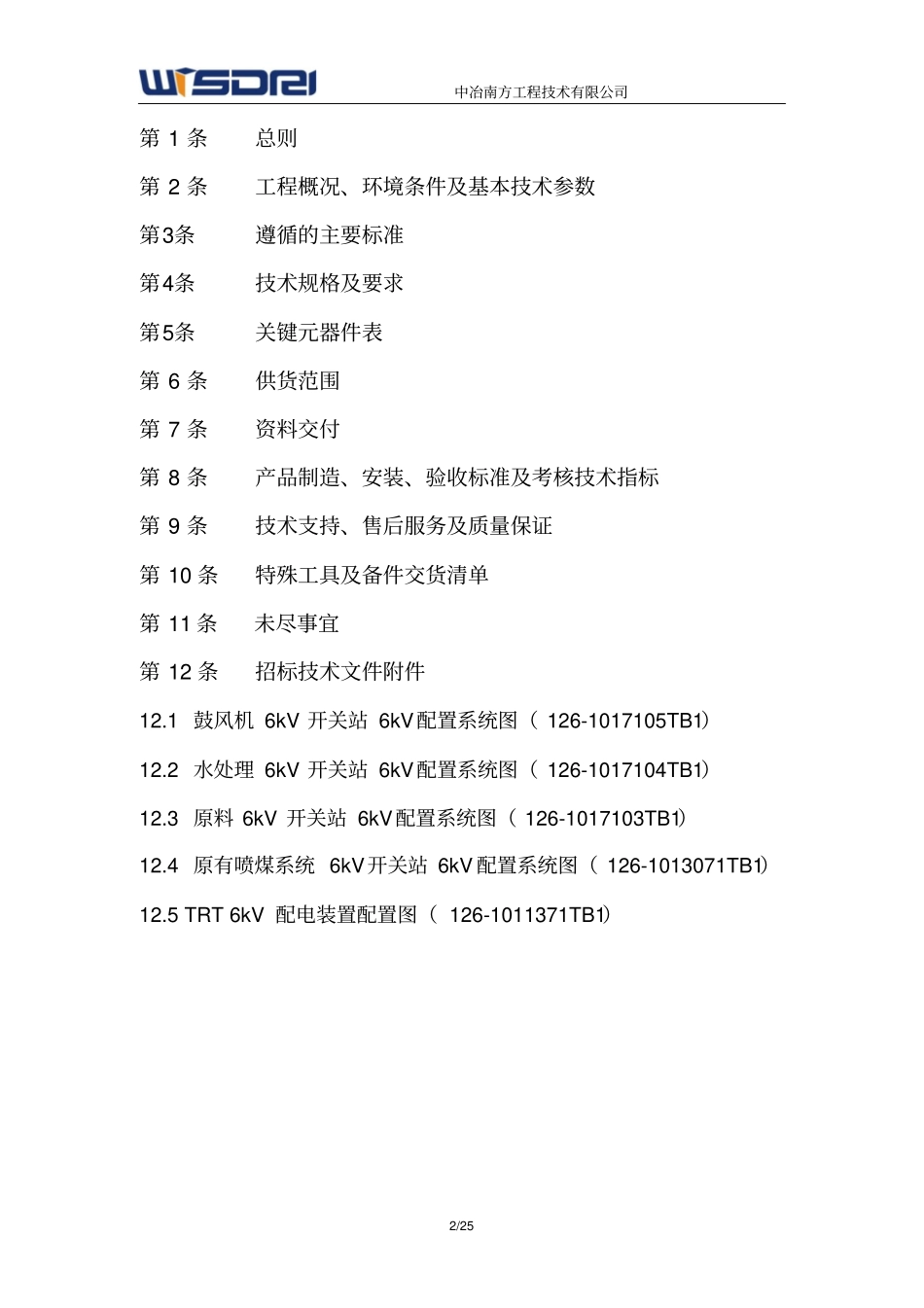

中冶南方工程技术有限公司1/25方大特钢新2号高炉总承包工程6kV开关站微机监控系统技术协议中冶南方工程技术有限公司2011年02月中冶南方工程技术有限公司2/25第1条总则第2条工程概况、环境条件及基本技术参数第3条遵循的主要标准第4条技术规格及要求第5条关键元器件表第6条供货范围第7条资料交付第8条产品制造、安装、验收标准及考核技术指标第9条技术支持、售后服务及质量保证第10条特殊工具及备件交货清单第11条未尽事宜第12条招标技术文件附件12.1鼓风机6kV开关站6kV配置系统图（126-1017105TB1）12.2水处理6kV开关站6kV配置系统图（126-1017104TB1）12.3原料6kV开关站6kV配置系统图（126-1017103TB1）12.4原有喷煤系统6kV开关站6kV配置系统图（126-1013071TB1）12.5TRT6kV配电装置配置图（126-1011371TB1）中冶南方工程技术有限公司3/251．总则1.1本技术规格书适用于方大特钢新2号高炉总包工程6kV开关站微机监控系统，本次供货范围为原料、水处理、鼓风机3个6kV开关站、原有喷煤6kV开关站新增负荷的微机监控系统。本规格书提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规格书为微机综保监控系统及配套设备提出技术上的规范和说明，包括系统功能、技术要求，硬件配置、软件要求、设计联络会、人员培训以及所有必须的其他事项。卖方提供的设备技术规格应满足本技术规格书所规定的要求。1.3卖方在满足本技术规格书所规定的功能和性能要求下可提供一个建议性的先进、实用、经济合理的微机综保监控系统供买方选择。建议方案应附完整的供货清单和系统配置图、分项报价表及设备特性指标等，并随投标文件同时提交。1．4本技术规格书是较低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,凡未提到的其他工艺要求，按国家标准及有关的标准执行，卖方应提供符合本技术规格书书和工业标准的优质产品。1．5如卖方没有以书面形式对本技术规格书书的条文提出异议，则卖方提供的产品应完全满足本技术规格书的要求。1．6本技术规格书书作为订货合同的附件，与合同正文具有同等法律效力。1.7.质保期、包装及运输等要求见商务部分。2．工程概况、环境条件及电源基本技术参数2.1工程概况本工程新建3座6kV开关站，即：原料6kV开关站、水处理6kV开关站及鼓风机6kV开关站,安装共62台6kV高压开关柜，6kV各站接线方式参见相应附图。6kV配电系统均按无人值班设计，鼓风机6kV开关站、水处理6kV开关站、TRT各设1套微机继电保护、监控及综合自动化系统的后台监控系统，安装在对应6kV开关站控制室内；原料6kV开关站仅在高压柜上设微机继电保护，不设监控后台。原有喷煤6kV开关站新增负荷设1套微机保护，利用原有后台监控系统。2.2环境条件2.2.1海拔高度≤1000m中冶南方工程技术有限公司4/252.2.2环境温度2.2.2.1最高温度：+40℃（控制室）/+45℃（开关室）2.2.2.2最低气温-5℃（控制室）/-10℃（开关室）2.2.3日平均相对湿度90%2.2.4抗震能力：地震烈度按7度设防水平加速度0.1g垂直加速度0.2g2.3电源基本技术参数2.3.1交流控制电源1)额定电压：单相220V、三相380V2)允许偏差：-15%～+10%3)额定频率：50Hz2.3.2直流控制电源1)额定电压：220V2)允许偏差：-15%～+10%(蓄电池浮充供电时，允许偏差+20%)；3)纹波系数：＜5%2.4安装地点安装地点：户内。安装方式：各间隔保护单元安装在相应开关柜内。6kV系统中性点接地方式：不接地系统，总降6kV母线上装有消弧接地装置。3．遵循的主要标准设备制造应遵守但不低于现行的、最新版本的国家标准及原机械部、电力部制定有关技术规范。国标未列部分应参照IEC标准执行。有关国标及规范简列如下：IEC255-21-1《振动试验标准》IEC255-21-2《冲击和碰撞试验标准》IEC255-21-3《地震试验标准》IEC255-22-1《高频干扰试验标准》IEC255-22-2《静电放电干扰试验标准》IEC255-22-3《辐射电磁场干扰试验标准》中冶南方工程技术有限公司5/25IEC255-22-4《快速瞬变干扰试验标准》IEC147《半导体设备的主要额定值》NDGJ8-89《火力发电厂、变电所二次接线设计技术规定》GB14285-93《电力系统继电保护及安全自动装置技术规程...
