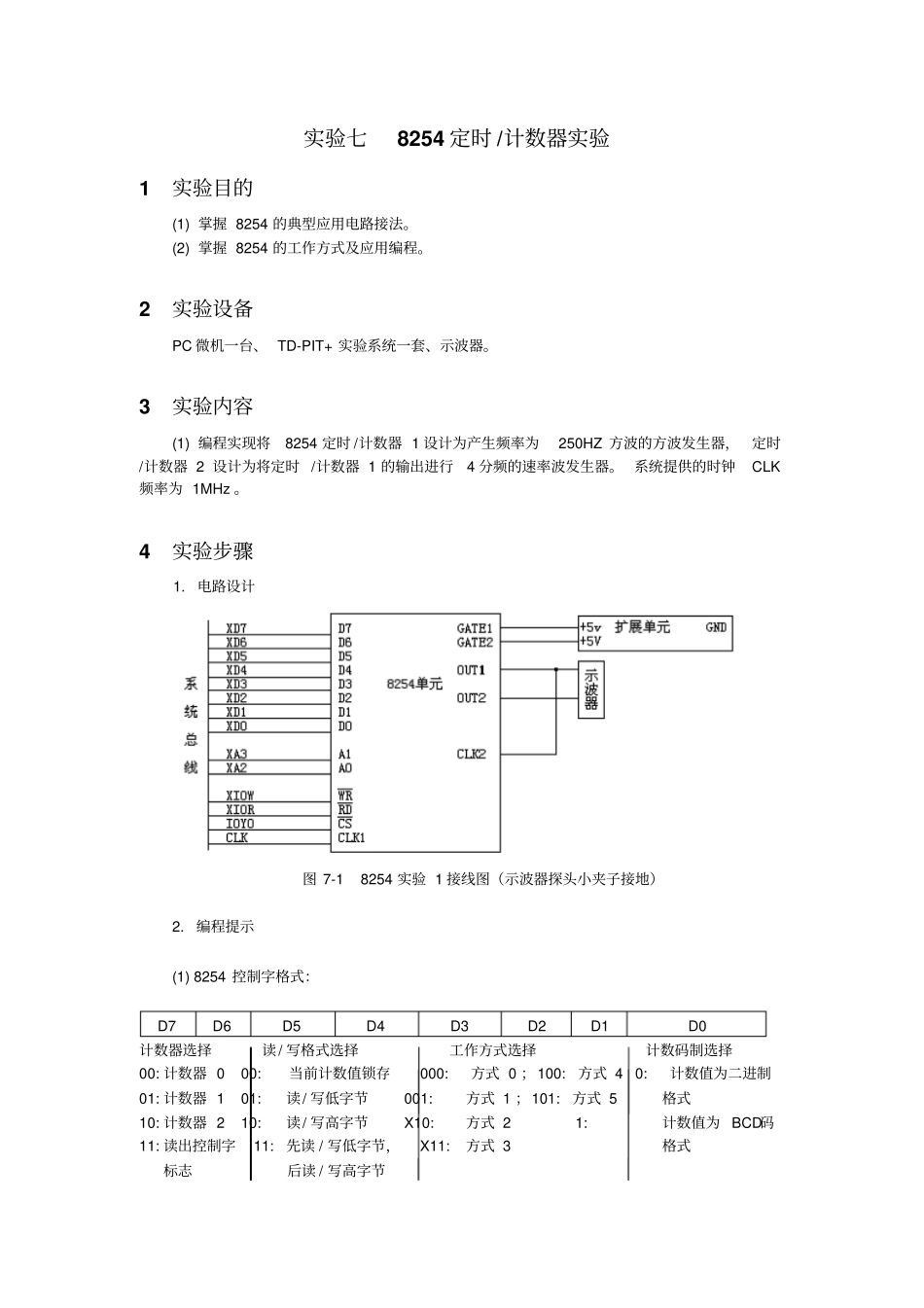

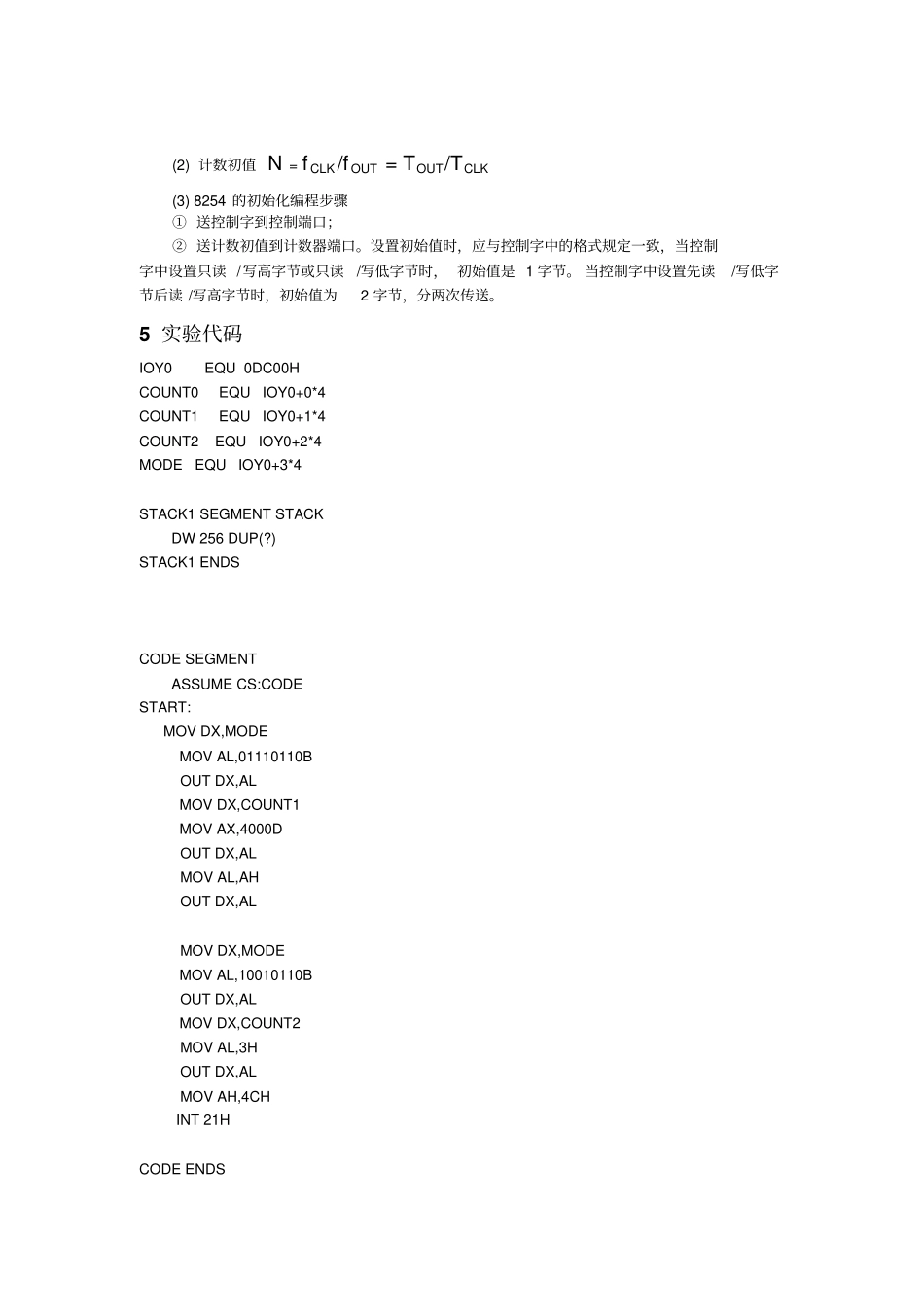

实验七8254定时/计数器实验1实验目的(1)掌握8254的典型应用电路接法。(2)掌握8254的工作方式及应用编程。2实验设备PC微机一台、TD-PIT+实验系统一套、示波器。3实验内容(1)编程实现将8254定时/计数器1设计为产生频率为250HZ方波的方波发生器，定时/计数器2设计为将定时/计数器1的输出进行4分频的速率波发生器。系统提供的时钟CLK频率为1MHz。4实验步骤1.电路设计图7-18254实验1接线图（示波器探头小夹子接地）2.编程提示(1)8254控制字格式：D7D6D5D4D3D2D1D0计数器选择读/写格式选择工作方式选择计数码制选择00:计数器000:当前计数值锁存000:方式0；100:方式40:计数值为二进制01:计数器101:读/写低字节001:方式1；101:方式5格式10:计数器210:读/写高字节X10:方式21:计数值为BCD码11:读出控制字11:先读/写低字节，X11:方式3格式标志后读/写高字节(2)计数初值N=fCLK/fOUT=TOUT/TCLK(3)8254的初始化编程步骤①送控制字到控制端口；②送计数初值到计数器端口。设置初始值时，应与控制字中的格式规定一致，当控制字中设置只读/写高字节或只读/写低字节时，初始值是1字节。当控制字中设置先读/写低字节后读/写高字节时，初始值为2字节，分两次传送。5实验代码IOY0EQU0DC00HCOUNT0EQUIOY0+0*4COUNT1EQUIOY0+1*4COUNT2EQUIOY0+2*4MODEEQUIOY0+3*4STACK1SEGMENTSTACKDW256DUP(?)STACK1ENDSCODESEGMENTASSUMECS:CODESTART:MOVDX,MODEMOVAL,01110110BOUTDX,ALMOVDX,COUNT1MOVAX,4000DOUTDX,ALMOVAL,AHOUTDX,ALMOVDX,MODEMOVAL,10010110BOUTDX,ALMOVDX,COUNT2MOVAL,3HOUTDX,ALMOVAH,4CHINT21HCODEENDSENDSTART
