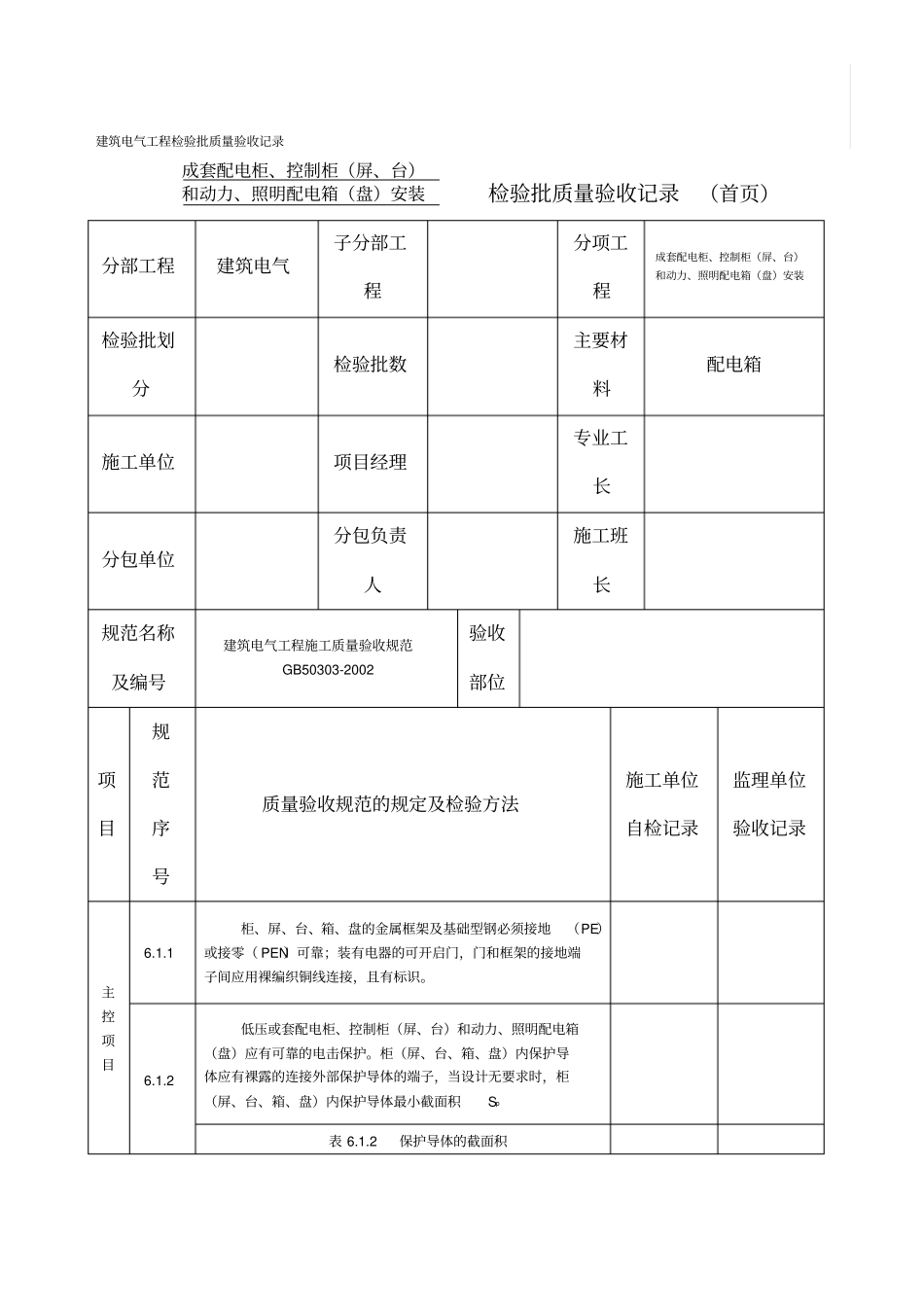

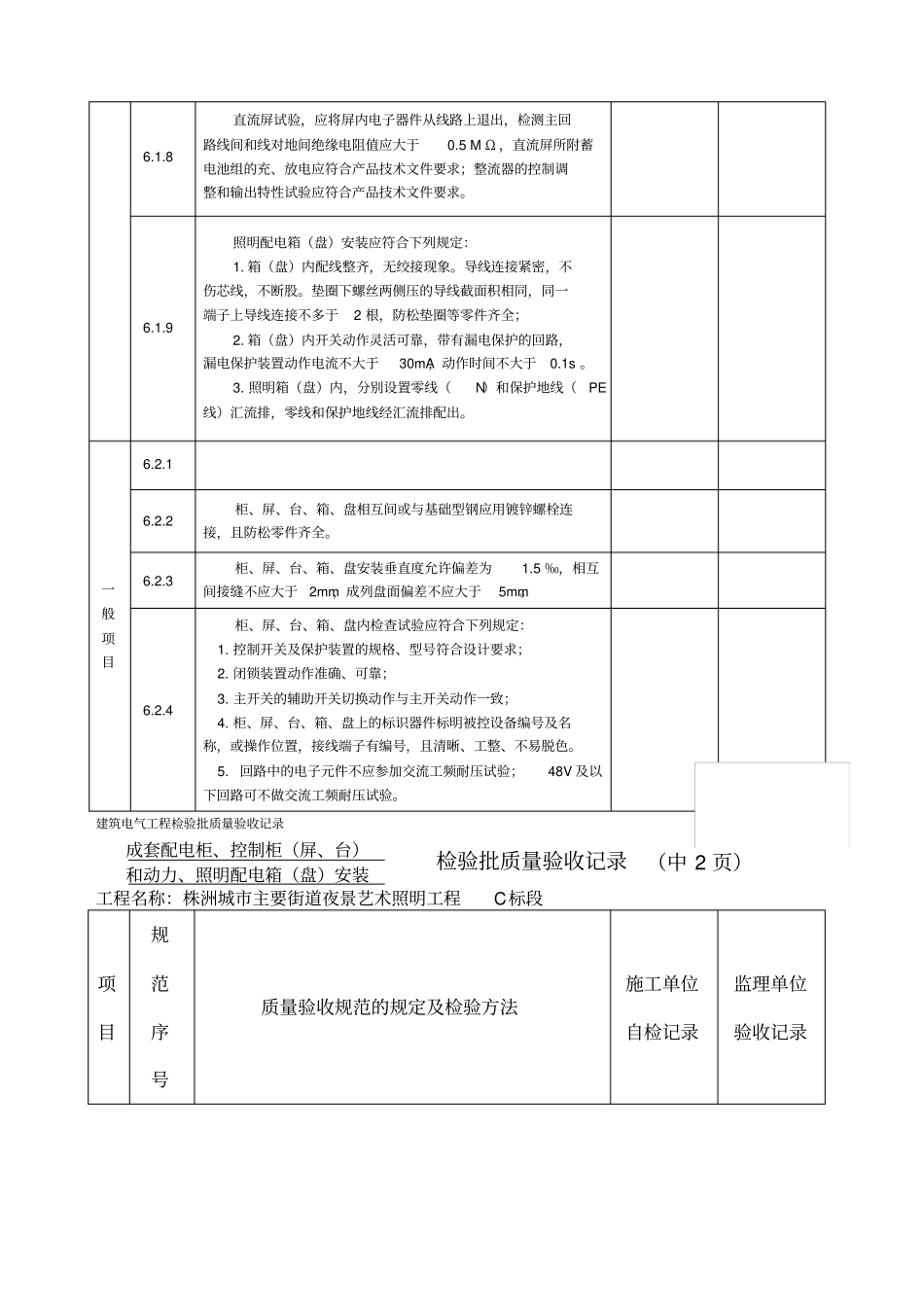

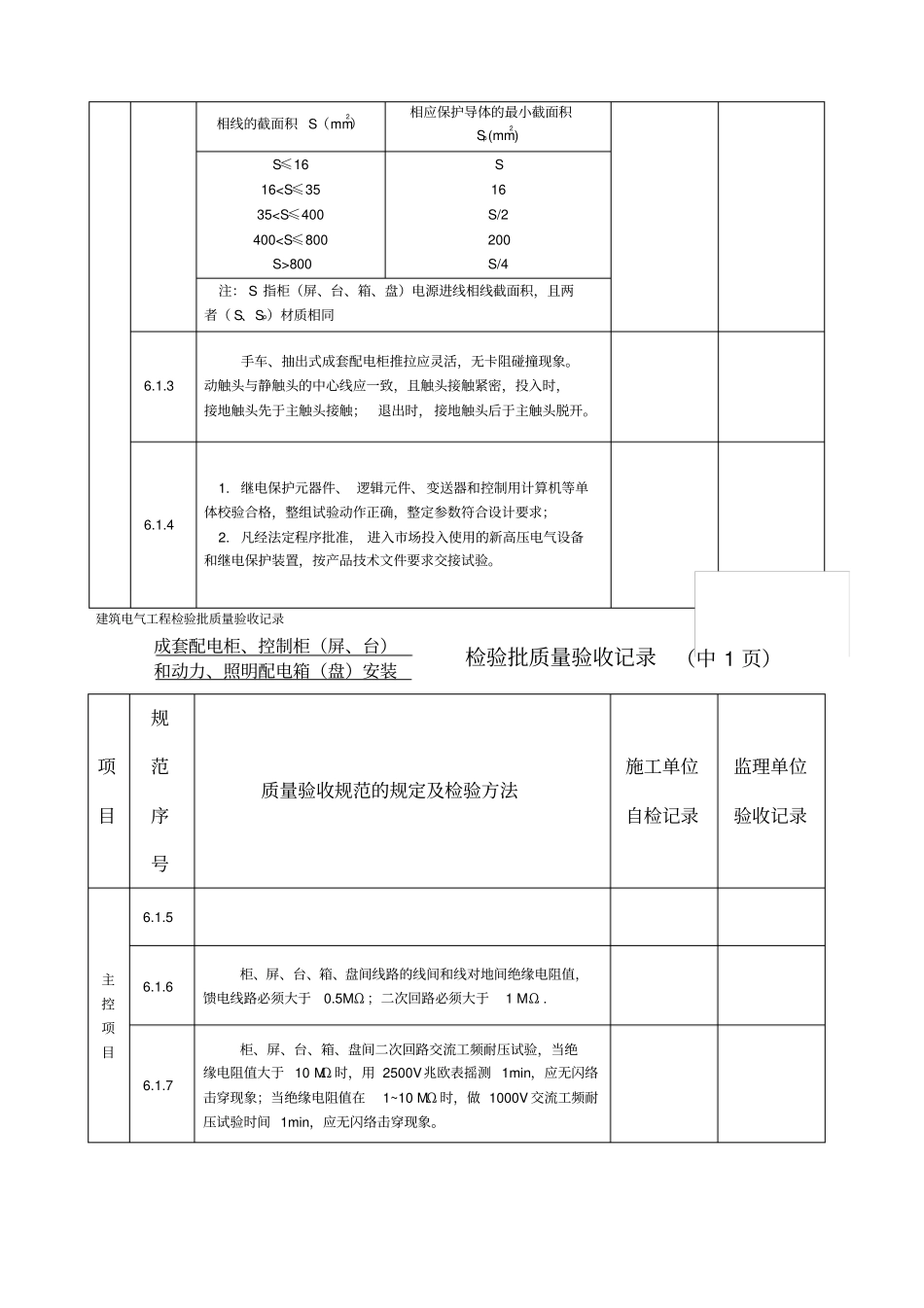

建筑电气工程检验批质量验收记录检验批质量验收记录（首页）分部工程建筑电气子分部工程分项工程成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批划分检验批数主要材料配电箱施工单位项目经理专业工长分包单位分包负责人施工班长规范名称及编号建筑电气工程施工质量验收规范GB50303-2002验收部位项目规范序号质量验收规范的规定及检验方法施工单位自检记录监理单位验收记录主控项目6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。6.1.2低压或套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp表6.1.2保护导体的截面积成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装相线的截面积S（mm2）相应保护导体的最小截面积Sp(mm2)S≤1616800S16S/2200S/4注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、Sp）材质相同6.1.3手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。6.1.41.继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2.凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。建筑电气工程检验批质量验收记录检验批质量验收记录（中1页）项目规范序号质量验收规范的规定及检验方法施工单位自检记录监理单位验收记录主控项目6.1.56.1.6柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ.6.1.7柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1~10MΩ时，做1000V交流工频耐压试验时间1min，应无闪络击穿现象。成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装6.1.8直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应大于0.5MΩ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。6.1.9照明配电箱（盘）安装应符合下列规定：1.箱（盘）内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；2.箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。3.照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。一般项目6.2.16.2.2柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。6.2.3柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。6.2.4柜、屏、台、箱、盘内检查试验应符合下列规定：1.控制开关及保护装置的规格、型号符合设计要求；2.闭锁装置动作准确、可靠；3.主开关的辅助开关切换动作与主开关动作一致；4.柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。5.回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。建筑电气工程检验批质量验收记录检验批质量验收记录（中2页）工程名称：株洲城市主要街道夜景艺术照明工程C标段项目规范序号质量验收规范的规定及检验方法施工单位自检记录监理单位验收记录成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装一般项目6.2.5低压电器组合应符合下列规定：1.发热元件安装在散热良好的位置；2.熔断器的熔体规格、自动开关的整定值符合设计要求；3.切换压板接触良好，相...
