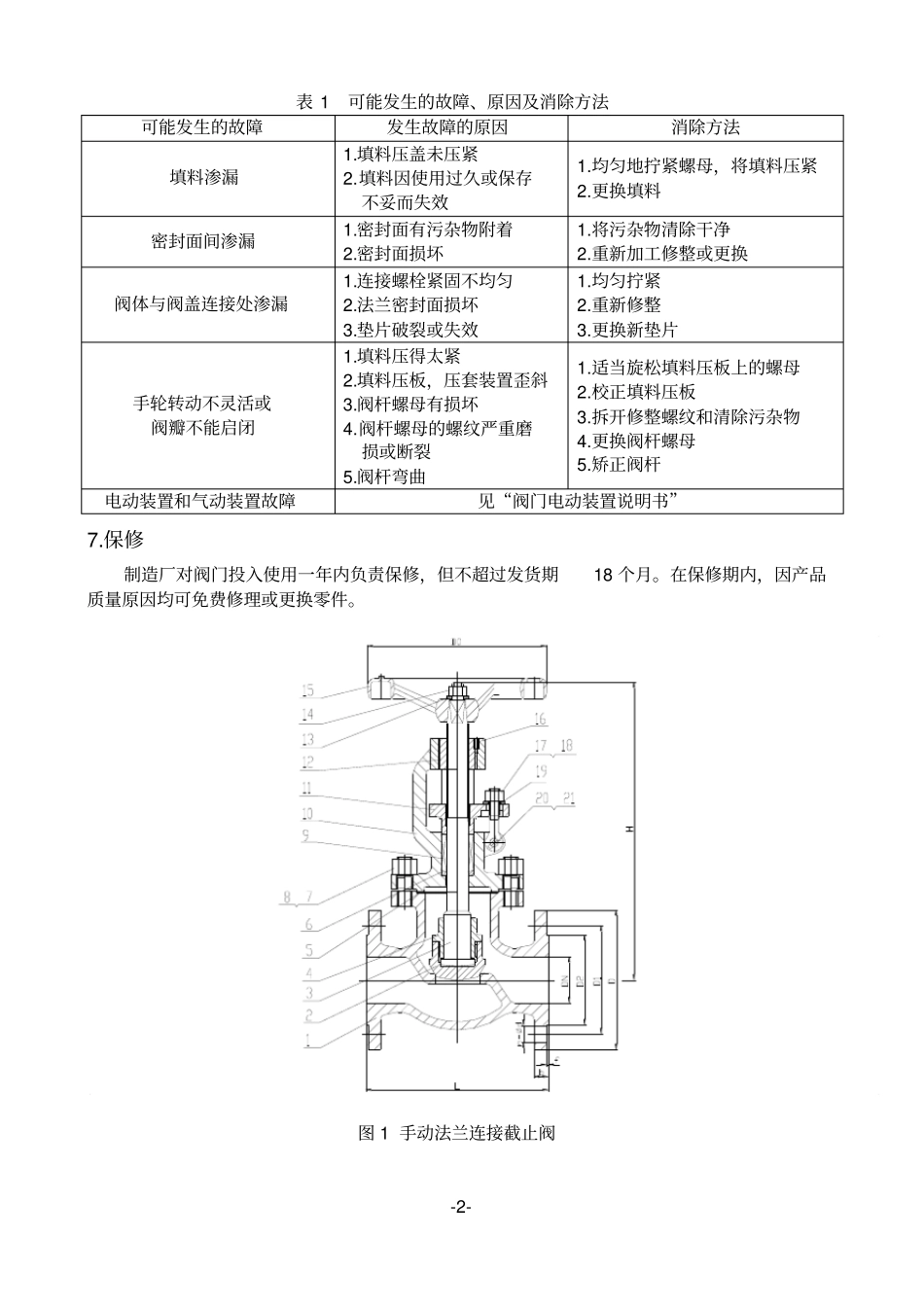

1.范围本说明书包括了公称通径DN6mm~300mm(1/4”~12”)、公称压力PN1.6MPa~16MPa(ANSICLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的手动、电动操作的截止阀。2.用途2.1本截止阀适用于管线流体的截断和开启。2.2根据介质选用阀门的材质。2.2.1碳钢阀门适用于水、蒸汽、油品等介质。2.2.2不锈钢阀门适用于腐蚀性介质。2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1截止阀基本结构见图13.2易损件垫片，填料采用聚四氟乙烯或柔性石墨，密封可靠。4.操作手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动阀瓣上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。5.3安装前应仔细核对阀门标志是否与使用要求相符。5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。5.6安装后系统或管路试压时，阀门应处于全开位置。5.7使用时，应经常给阀杆梯形螺纹注入润滑剂。5.8手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。5.9阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”。6.可能发生的故障、原因及消除方法见表1-1-表1可能发生的故障、原因及消除方法可能发生的故障发生故障的原因消除方法填料渗漏1.填料压盖未压紧2.填料因使用过久或保存不妥而失效1.均匀地拧紧螺母，将填料压紧2.更换填料密封面间渗漏1.密封面有污杂物附着2.密封面损坏1.将污杂物清除干净2.重新加工修整或更换阀体与阀盖连接处渗漏1.连接螺栓紧固不均匀2.法兰密封面损坏3.垫片破裂或失效1.均匀拧紧2.重新修整3.更换新垫片手轮转动不灵活或阀瓣不能启闭1.填料压得太紧2.填料压板，压套装置歪斜3.阀杆螺母有损坏4.阀杆螺母的螺纹严重磨损或断裂5.阀杆弯曲1.适当旋松填料压板上的螺母2.校正填料压板3.拆开修整螺纹和清除污杂物4.更换阀杆螺母5.矫正阀杆电动装置和气动装置故障见“阀门电动装置说明书”7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。在保修期内，因产品质量原因均可免费修理或更换零件。图1手动法兰连接截止阀-2-
