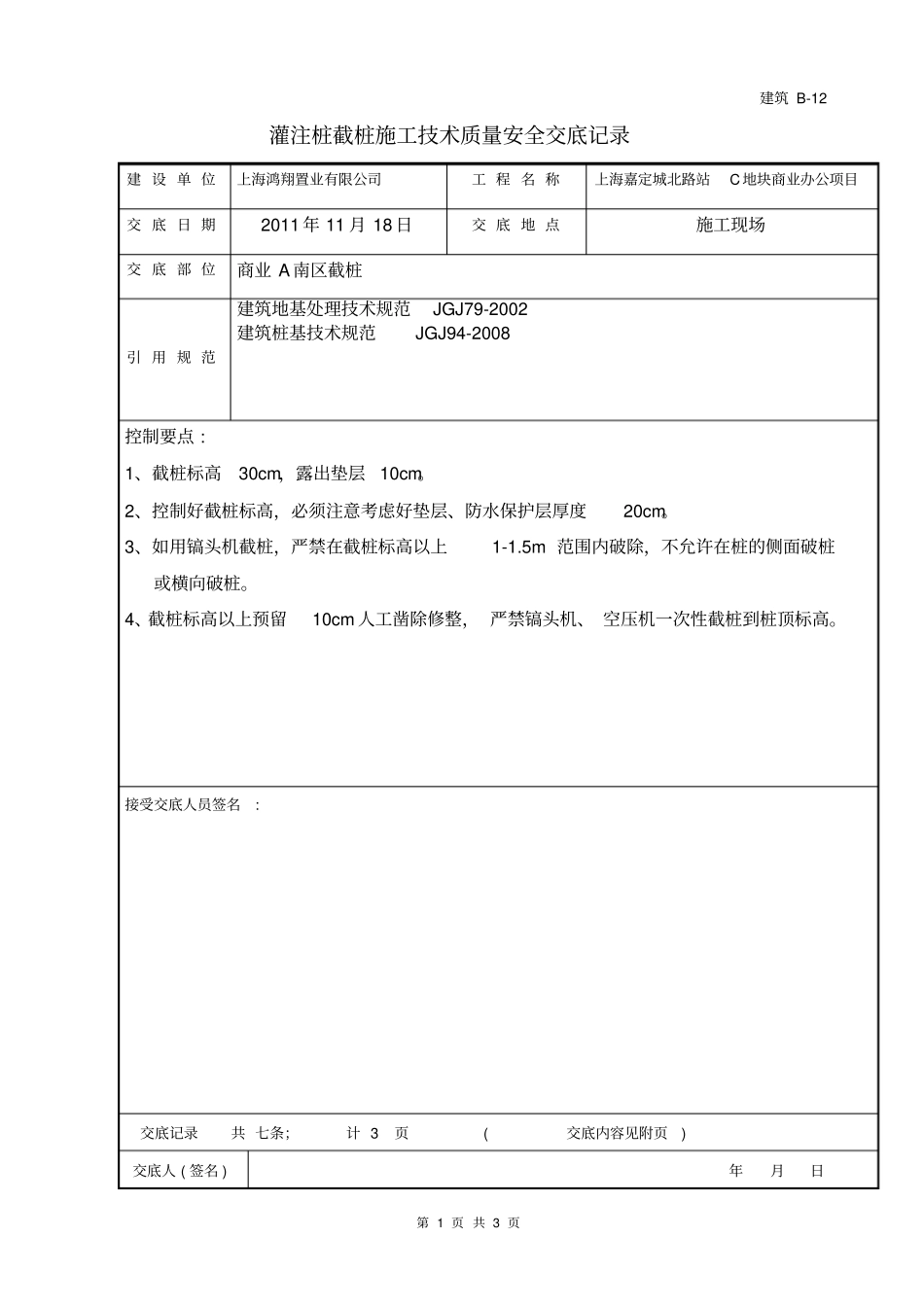

第1页共3页建筑B-12灌注桩截桩施工技术质量安全交底记录建设单位上海鸿翔置业有限公司工程名称上海嘉定城北路站C地块商业办公项目交底日期2011年11月18日交底地点施工现场交底部位商业A南区截桩引用规范建筑地基处理技术规范JGJ79-2002建筑桩基技术规范JGJ94-2008控制要点:1、截桩标高30cm，露出垫层10cm。2、控制好截桩标高，必须注意考虑好垫层、防水保护层厚度20cm。3、如用镐头机截桩，严禁在截桩标高以上1-1.5m范围内破除，不允许在桩的侧面破桩或横向破桩。4、截桩标高以上预留10cm人工凿除修整，严禁镐头机、空压机一次性截桩到桩顶标高。接受交底人员签名:交底记录共七条；计3页(交底内容见附页)交底人(签名)年月日第2页共3页截桩施工分项工程技术交底内容附页1、施工准备1.1技术准备施工前认真学习施工图纸，对桩顶设计标高做充分的了解。对参与破装、截桩施工的技术人员、现场工长、管理人员的责任进行明确分工。对破桩、截桩施工所要求的各种目标以及技术进行书面交底。1.2主要机械及工具截桩用镐头机、空压机、风镐、钻子、铁锤、钢丝刷等。对进场设备的检查情况、安全装置进行检查，确保投入使用的机械正常运转。机械人员对设备的外观、尾气排放进行统一检查，确保环保。2、施工作业2.1、清凿桩头紧跟随土方开挖进行施工，桩采用镐头机和人工、空压机进行行清凿桩头，要求不损伤设计桩顶标高以下部分的桩体，桩头表面平整，不出现凸头形状，先采用镐头机凿除，留1-1.5m高左右采用空压机人工仔细凿除平整。2.2、集水坑井随设计标高加深，采用水准仪进行抄平，在桩身处抄三个点，然后连成水平线，采用人工进行切割，然后再用空压机凿出边槽。2.3、在水平凿除桩头时，杜绝过大的水平力，防止断桩，清桩头时，桩头部分的松散砼或砼浮浆必须清除干净，清至砼密实层，首先在桩侧面用人工钻水平方向10-100mm深沟槽，然后采用镐头机自上而下进行凿除作业，保证不冲击破坏有效桩体。3、施工工艺3.1工艺流程放桩顶及截桩标高线→截桩→破桩→人工清平桩头→验收→下道工序3.2操作工艺1）放桩顶及截桩标高线：破桩、截桩施工前，把标高引入施工现场，复测满足要求后报监理和甲方验线，合格后放出桩顶标高线和截桩标高线，桩顶标高采用红油漆做上标记，截桩标高用蓝油漆做上标记。2）截桩：根据放出的截桩标高线，以上1-1.5m范围内用镐头机破除，空压机将1-1.5m范围桩头破除，截止截桩标高线20cm用人工凿除,并且凿除平整。3）待镐头机破桩到桩顶标高以上1-1.5m处以后再用空压机人工将1-1.5m范围桩头破除，截止截桩标高线20cm用人工凿除,并且凿除平整。破除桩顶标高后，将桩头上第3页共3页已松动混凝土用钢丝刷刷除。4）破桩完成后，需请甲方、监理验收，验收合格后，方可进行下一道工序的施工。4、质量要求4.1、破桩头前必须保证用切割机将桩头切缝；4.2、在破桩头过程中必须保证空压机破桩严禁破至切割缝以下；4.3、严格按标高控制线进行破除，不得用挖掘机硬性将桩头拉断防止断桩出现；4.4、不能用破碎锤锤打桩的侧面；4.5、不能用锤头撞击桩头；4.6、在接近桩顶标高位置时要特别把握好力度，最好下面10-20cm采用人工破碎。5、质量标准桩顶标高偏差：±20桩顶平整度：±5外观质量：桩顶无松动混凝土，且桩身无破损痕迹6、成品保护桩头破除完毕后禁止用重物敲打防止桩身破坏，桩钢筋严禁随意弯折。7、安全文明施工：7.1、现场作业人员必须持证上岗，严禁无证人员施工作业。7.2、在坡脚作业时必须事前有专人检验槽壁土方是否有松动现象，避免现场施工扰动造成土方坍塌，发生安全事故。7.3、施工机具接线必须电工作业，严禁私自连接。7.4、施工现场活完场地清，做到三清六好，文明施工。7.4、各种机械必须严格执行操作规程的规定。7.5在破桩5m范围内不得有人以免破桩时碎混凝土块砸伤。7.6、破桩前在基槽内设1000mm宽爬梯，爬梯用钢管搭设，横管间距300mm。施工人员上下槽坑从爬梯上下。7.7、现场电器设备要有防漏电措施，非电工不得安装、操作电器设备。7.8、现场消火栓及消防用具要有明显标志，设专人负责，消火栓周围不得堆放材料。7.9、基坑周边设围护栏杆，栏杆高度1.2m，间距...
