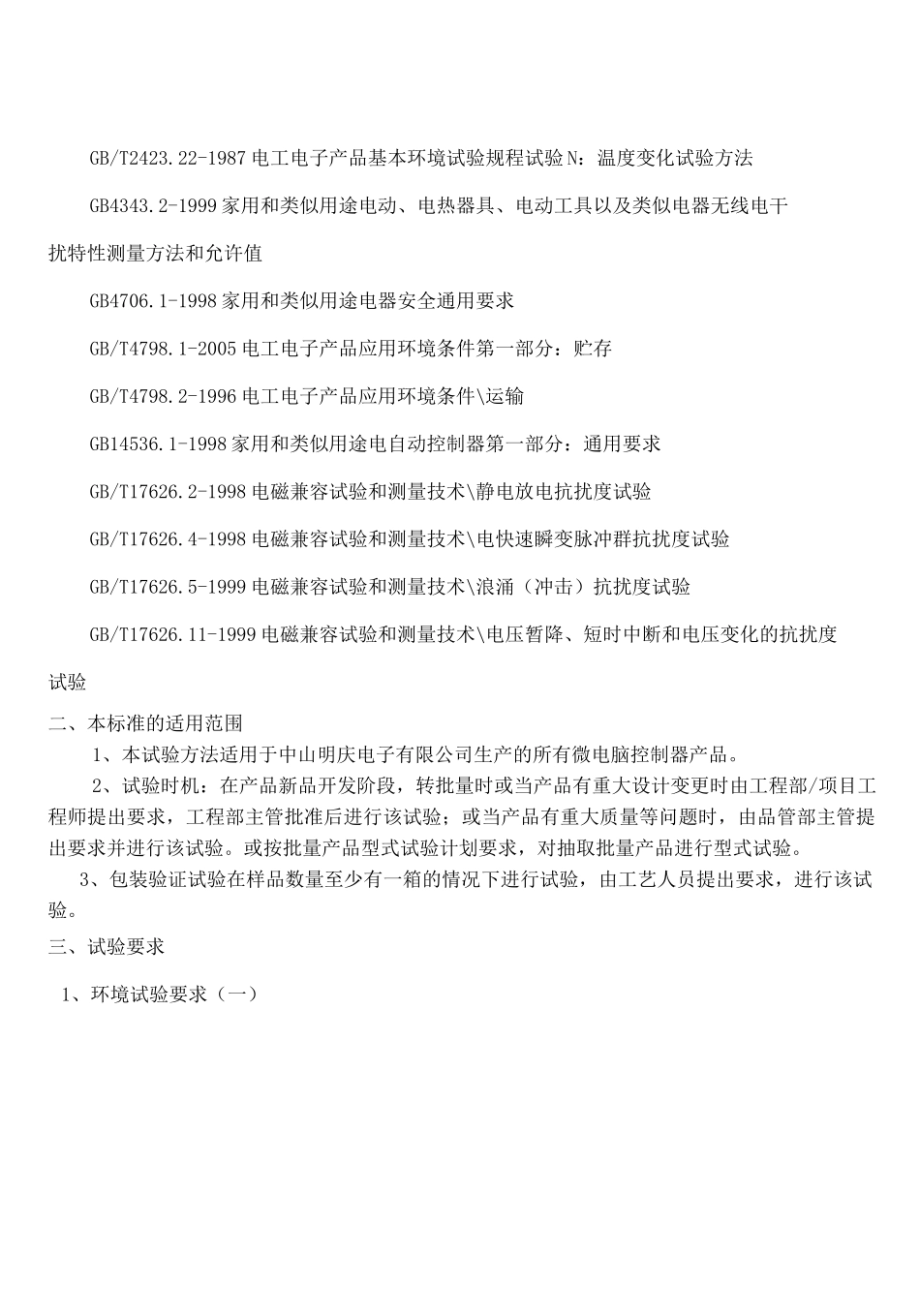

微电脑控制器形式试验标准一、本标准试验依据1、规范性引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改或修订版均不适用于本标准，须严格按修改后的新标准实行。凡是不注日期的引用文件，其最新版本适用于本标准。文件名称:形式试验标准V1T0版本：文件编号:XX-PZ-002编制日期:2016年1月1日编制人：会签人：审核人：批准人：GB/T2423.3-2006电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GB/T2423.8-1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.10-1995电工电子产品环境试验第2部分：试验方法试验Fe和导则：振动（正弦）GB/T2423.17-1993电工电子产品基本环境试验规程试验Ka:盐雾试验方法GB/T2423.22-1987电工电子产品基本环境试验规程试验N：温度变化试验方法GB4343.2-1999家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值GB4706.1-1998家用和类似用途电器安全通用要求GB/T4798.1-2005电工电子产品应用环境条件第一部分：贮存GB/T4798.2-1996电工电子产品应用环境条件\运输GB14536.1-1998家用和类似用途电自动控制器第一部分：通用要求GB/T17626.2-1998电磁兼容试验和测量技术\静电放电抗扰度试验GB/T17626.4-1998电磁兼容试验和测量技术\电快速瞬变脉冲群抗扰度试验GB/T17626.5-1999电磁兼容试验和测量技术\浪涌（冲击）抗扰度试验GB/T17626.11-1999电磁兼容试验和测量技术\电压暂降、短时中断和电压变化的抗扰度试验二、本标准的适用范围1、本试验方法适用于中山明庆电子有限公司生产的所有微电脑控制器产品。2、试验时机：在产品新品开发阶段，转批量时或当产品有重大设计变更时由工程部/项目工程师提出要求，工程部主管批准后进行该试验；或当产品有重大质量等问题时，由品管部主管提出要求并进行该试验。或按批量产品型式试验计划要求，对抽取批量产品进行型式试验。3、包装验证试验在样品数量至少有一箱的情况下进行试验，由工艺人员提出要求，进行该试验。三、试验要求1、环境试验要求（一）1.高温运行试验结束后取出样品在常温下恢复1.低温运行试验结束后取出样品在常温下恢复2、样品在高温85°C±2°C下放置常温25C±冷热冲击1.1.恒定湿热1、1、按GB2423.3-93高温试验方法进行，样品通电试验。2、温度T=70°C±2°C,时间t二72h。3、判定：样品试验时正常工作，试验后检测，样品功能、外观合格。1、按GB2423.1-89低温试验方法进行，样品通电试验。2、温度T=-25°C±2°C,时间t二72h。3、判定：样品试验时正常工作，试验后检测，样品功能、外观合格。1、按GB2423.22-87温度变化试验方法进行，样品不通电。2°C下恢复30min低温-40°C±2°C下放置30min,然后样品又放入85C的高温中，以此为1个周期，运行10个周期后取出样品在常温下恢复2h后检测;3、判定：试验后检测，样品功能、外观合格。1、按GB2423.3-93恒定湿热试验方法进行，样品通电试验。2、温度T=60°C±2°C,相对湿度RH=90%〜95%,时间t=96h。试验结束后取出样品在常温下恢复2h。3、判定：样品试验时正常工作，试验后检测，样品功能、外观合格，样品绝缘电阻(500VDC/1min,RM100MQ)、电气强度1500CAC1mA/1min应无击穿、飞弧等现象。按GB/T2423.10-1995振动(正弦)试验方法进行。2、样品不带包装，不通电，正弦扫频，X、Y、Z三个方向。试验项目试验方法/要求样品数量2、环境试验要求（二）序号试验项目试验方法/要求样品数量1.7振动试验（包装验证）按GB/T2423.10-1995振动（正弦）试验方法进行。样品按要求包装好后，1、固定在试验台上，按10Hz—55Hz--10Hz扫频，位移1.5mm，（或10Hz~30Hz、振幅：1.5mm，30Hz~55Hz扫频，加速度：5g）。方向：X、Y、Z三个方向，时间各10min；2、ARCELIK产品的试验条件为：频率：10Hz~500Hz~10Hz正弦扫频。其中10Hz~30Hz,振幅：1.5mm,30Hz~55Hz，加速度a=5g，55Hz~500Hz加速度a=3g；方向：X、Y、Z三个方向，扫频2次。时间：每个方向各40min。判定：试验后检测控制板各种运行状态不发生变化,性能参数、外观正常.包装箱及里面的包装材料无明显的破损现象。1箱1.8...
