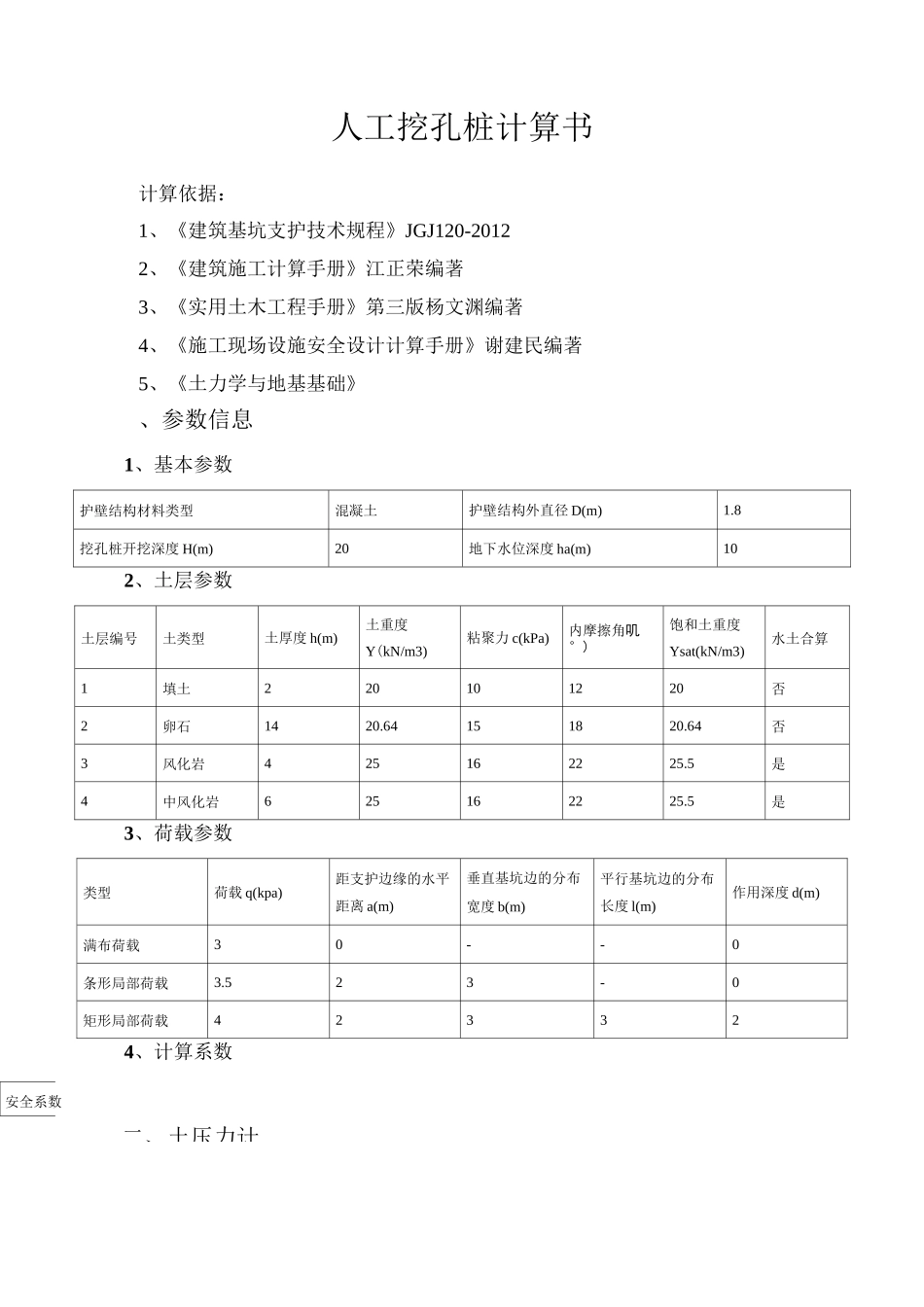

安全系数二、土压力计人工挖孔桩计算书计算依据：1、《建筑基坑支护技术规程》JGJ120-20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版杨文渊编著4、《施工现场设施安全设计计算手册》谢建民编著5、《土力学与地基基础》、参数信息1、基本参数护壁结构材料类型混凝土护壁结构外直径D(m)1.8挖孔桩开挖深度H(m)20地下水位深度ha(m)102、土层参数土层编号土类型土厚度h(m)土重度Y(kN/m3)粘聚力c(kPa)内摩擦角叽°)饱和土重度Ysat(kN/m3)水土合算1填土220101220否2卵石1420.64151820.64否3风化岩425162225.5是4中风化岩625162225.5是3、荷载参数类型荷载q(kpa)距支护边缘的水平距离a(m)垂直基坑边的分布宽度b(m)平行基坑边的分布长度l(m)作用深度d(m)满布荷载30--0条形局部荷载3.523-0矩形局部荷载423324、计算系数1、水平荷载1）主动土压力系数Kai=tan2（45。-曙/2）=tan2（45-12/2）=0.656；Ka2=tan2（45°-申2/2）=tan2（45-18/2）=0.528；Ka3=tan2（45°-申3々）=tan2（45-18/2）=0.528；Ka4=tan2（45°-申4/2）=tan2（45-18/2）=0.528；Ka5=tan2（45°-申5/2）=tan2（45-18/2）=0.528；Ka6=tan2（45°-申6/2）=tan2（45-18/2）=0.528；Ka7=tan2（45°-申7/2）=tan2（45-18/2）=0.528；Ka8=tan2（45°-申8/2）=tan2（45-22/2）=0.455；2）土压力、地下水产生的水平荷载第1层土：0~2mH1'=[ZY0h0+Zq1+Zq1b1/(b1+2a1)+Sq1b1l1/((b1+2a1)(l1+2a1))]/Y1=(O+3+3.5+4)/2O=O.525m；人工打孔桩荷载示意图Pak^=Y1H1'Ka1-2c1Ka10.5=20x0.525x0.656-2x10x0.81=-9.311kN/m2；PakiT=[Yi(hi+Hi)]Kai-2CiKai0.5=(20x(2+0.525))x0.656-2xl0x0.81=16.929kN/m2；第2层土：2~2mH2'=[EY1h1+Eq1+Eq1b1/(b1+2a1)+^q1b1l1/((b1+2a1)(l1+2a1))]/Y2=(40+3+3.5+4)/20.64=2.447m；Pak^=Y2H2'Ka2-2c2Ka20.5=20.64x2.447x0.528-2x15x0.727=4.868kN/m2；Pak22下=[Y2(h2+H2)]Ka2-2c2Ka20.5=(20.64x(0+2.447))x0.528-2x15x0.727=4.868kN/m2；第3层土：2~4mH3'=[EY2h2+Eq1+Eq1b1/(b1+2a1)+^q1b1l1/((b1+2a1)(l1+2a1))]/Y3=(40+3+3.5+4)/20.64=2.447m；Pak3±=Y3H3'Ka3-2c3Ka30.5=20.64x2.447x0.528-2x15x0.727=4.868kN/m2；Pak33下=[Y3(h3+H3)]Ka3-2c3Ka30.5=(20.64x(2+2.447))x0.528-2x15x0.727=26.664kN/m2；第4层土：4~9mH4'=[EY3h3+Eq1+Eq1b1/(b1+2a1)+^q1b1l1/((b1+2a1)(l1+2a1))]/Y4=(81.28+3+3.5+4)/20.64=4.447m；Pak^=Y4H4'Ka4-2c4Ka40.5=20.64x4.447x0.528-2x15x0.727=26.664kN/m2；Pak4下=[Y4(h4+H4)]Ka4-2c4Ka40.5=(20.64x(5+4.447))x0.528-2x15x0.727=81.154kN/m2；第5层土：9~10mH5'=[ZY4h4+Zq1+Zq1b1/(b1+2a1)+^q1b1l1/((b1+2a1)(l1+2a1))]/Y5=(184.48+3+3.5+4)/20.64=9.447m；Pak^=Y5H5'Ka5-2c5Ka5o.5=20.64x9.447x0.528-2x15x0.727=81.154kN/m2；Pak55下=[Y5(h5+H5)]Ka5-2c5Ka50.5=(20.64x(1+9.447))x0.528-2x15x0.727=92.051kN/m2；第6层土：10〜11mH6'=[EY5h5+Eq1+Eq1b1/(b1+2a1)+^q1b1l1/((b1+2a1)(l1+2a1))]/Y6=205.12+3+3.5+4/20.64=10.447m；Pak6上=[Y6H6'-Yw(^h5-ha)]Ka6-2C6Ka60-5+Yw(^h5-ha)=(20.64x10.447-10x(10-10)x0.528-2x15x0.727+10x(10-10))=92.051kN/m2；Pad6下=[Y6(H6+h6)-Yw(Ih6-ha)]Ka6-2C6Ka605+Yw(Sh6-ha)=(20.64x(10.447+1)-10x(11-10))x0.528-2x15x0.727+10x(11-10)=107.669kN/m2；第7层土：11〜16mH7'=2Y6h6+Yq1+Yq1b1/(b1+2a1)+Yq1b1l1/((b1+2a1)(l1+2a1))]/Y7=225.76+3+3.5+4/20.64=11.447m；Pak7上=[Y7H7'-Yw(Sh6-ha)]Ka7-2C7Ka70-5+Yw(^h6-ha)=(20.64x11.447-10x(11-10)x0.528-2x15x0.727+10x(11-10))=107.669kN/m2；Pad7下=[Y7(H7+h7)-Yw(Sh7-ha)]Ka7-2C7Ka70-5+Yw(^h7-ha)=(20.64x(11.447+5)-10x(16-10))x0.528-2x15x0.727+10x(16-10)=185.759kN/m2；第8层土：16〜20mH8'=[EY7h7+Eq1+Eq1b1/(b1+2a1)+^q1b1l1/((b1+2a1)(l1+2a1))]/Y8=(328.96+3+3.5+4)/25=13.578m；护壁压力计算值取最不利的情况即:p=max(Pak。、Pak。)=Pak_Pak^=Y8H8'Ka8-2c8Ka80.5=25x13.578x0.455-2x16x0.675=132.865kN/m2；Pak8=[Y8(h8+H8)]Ka8-2c8Ka80.5=(25x(4+13.578))x0.455-2x16x0.675=178.365kN/m2；=185.759kN/m2；三、护壁结构计算
